توضیحات
گیج فشار پکنز PAKKENS، یکی از تجهیزات پر کاربرد ابزار دقیق است که جهت اندازه گیری و نمایش فشار سیالات مایع و گاز در صنایع مختلف به کار می رود. انواع گیج فشار پکنز با توجه به سایز صفحه، محدوده اندازه گیری، کلاس دقت و متریال تولید می شوند.
ماکزیمم فشار قابل تحمل فرآیند از پارامترهای مهم در صنایع مختلف است که برای اندازه گیری آن از تجهیزات اندازه گیری فشار مانند گیج فشار پکنز استفاده می کنند. شرکت پکنز یک برند ترکیه ای در حوزه اتوماسیون صنعتی و ابزار دقیق می باشد.
پکنز PAKKENS یکی از تولیدکنندگان مطرح ترکیه ای است که در تولید گیج های فشار، ترمومتر، گروه های هیدرولیک و شیرها تخصص دارد. این شرکت راه حل هایی برای اندازه گیری و کنترل فشار و دما در کاربردهای مختلف ارائه می دهد.
محصولات شرکت پکنز شامل انواع گیج های فشار آنالوگ، انواع ترمومترهای بی متال (bi metal) و گازی (Gas Actuated)، انواع شیرآلات صنعتی مانند شیر های رادیاتوری معمولی و ترموستاتی، شیر گازی، شیر ایمنی و شیر سه راهه و غیره و انواع پکیج‌های هیدرولیکی می شود.
هدف PAKKENS ارائه محصولات با کیفیت بالا و مطابق با استانداردهای صنعت و نیازهای مشتری است. یکی از پر فروش ترین محصولات پکنز، گیج فشار و گیج دما پکنز است که در سایزهای گوناگون با متریال مختلفی تولید می شوند.
پکنز طیف گسترده ای از گیج های فشار را ارائه می دهد که برای اندازه گیری فشار مایع یا گاز در کاربردهای مختلف طراحی شده اند. در ادامه به معرفی انواع، مشخصات فنی، کاربرد، عوامل موثر بر قیمت و خرید گیج فشار پکنز می پردازیم.

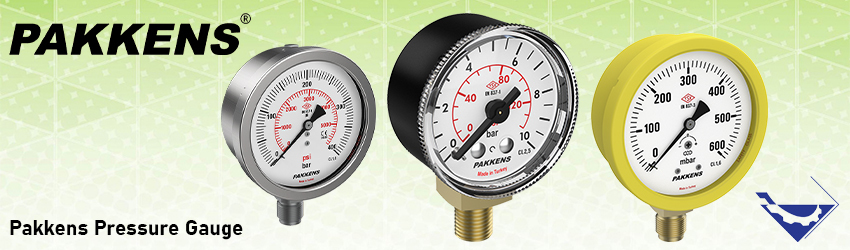

انواع گیج فشار پکنز
گیج های فشار عقربه ای پکنز در انواع مختلفی به صورت خشک و روغنی تولید می شوند. در نظر داشته باشید که گیج های فشار روغنی پکنز برای مکان هایی با لرزش و ارتعاش بالا مناسب می باشند.
مانومتر یا گیج فشار روغنی پکنز معمولا توسط یک سیال شفاف مانند گلیسیرین یا سیلیکون برای دید درست و تقریبا با چگالی کمی بالا برای گرفتن ضربات فشار و زنگ نزدن اجزا پر می شوند. استفاده از روغن در گیج های فشار پکنز موجب کاهش لرزش پوینتر در صفحه گیج، افزایش عمر مفید گیج ها و دقت اندازه گیری می شود.
به طور کلی هر جایی که نیاز به اندازه گیری فشار در صنایع مختلف باشد از گیج فشار پکنز استفاده می شود. البته به نکات ایمنی در مورد اکسیژن و سایر گاز ها نیز باید توجه کرد. در ادامه انواع گیج فشار پکنز به شرح زیر است:
- 1.گیج فشار MG
- 2.گیج فشار MH
- 3.گیج فشار MC
- 4.مانوستات MK
- 5.گیج اختلاف فشار گاز طبیعی
گیج فشار پکنز سری MG
گیج های فشار پکنز سری MG به دو صورت افقی (رزوه از Back) یا ایستاده (رزوه از Bottom) ساخته می شوند. المنت یا سنسور اندازه گیری فشار در گیج های فشار پکنز بوردن تیوب می باشد. این نوع سنسور فشار از لوله‌ای به شکل C یا هلیکس تشکیل شده است که دقت بالا، قابلیت کالیبره شدن، تعمیر و نگهداری آسانی دارند.
گیج های فشار عقربه ای پکنز سری MG جهت اندازه گیری فشار سیالات مختلف از قبیل مایعات و گازها در صنایع تصفیه آب، ماشین سازی، گرمایش، تهویه مطبوع (HVAC)، پمپ ها و کمپرسورهای هیدرولیکی و پنوماتیکی مورد استفاده قرار می گیرد.
گیج فشار پکنز سری MG در دو مدل گیج خشک و روغنی با کلاس دقت 2.5 و صفحه نمایش 40، 50، 63، 100 و 160 میلی متر ارائه می شوند. همچنین حداکثر دمای سیال فرآیندی 60+ درجه سانتیگراد و متریال قسمت های در تماس با سیال مانند المنت از آلیاژ مس و در یک مدل استنلس استیل است.
در جدول زیر مهمترین مشخصات فنی و مقایسه ای بین گیج های فشار پکنز سری MG بیان می شود.
| مدل گیج فشار پکنز | محدوده اندازه گیری فشار | سایز صفحه | سایز اتصال | جنس قاب |
|---|---|---|---|---|
| گیج فشار MG 040 | 1- تا 400 بار (15- تا 6000 psi) | 40 میلی متر | G 1/8’’ B | پلاستیک (ABS) |
| گیج فشار MG 050 | 1- تا 600 بار (15- تا 9000psi) | 50 میلی متر | G 1/8’’ B و G 1/4’’ B | پلاستیک (ABS) |
| گیج فشار MG 063 | 1- تا 600 بار (15- تا 9000psi) | 63 میلی متر | G 1/4’’ B | استیل |
| گیج فشار MG 100 | 1- تا 600 بار (15- تا 9000psi) | 100میلی متر | G 1/2’’ B | استیل |
| گیج فشار MG 160 | 1- تا 600 بار (15- تا 9000psi) | 160 میلی متر | G 1/2’’ B | استنلس استیل 304 |
گیج فشار MG 040:
گیج فشار پکنز سری MG 040 با سایز صفحه نمایش 40 میلی متر بر اساس استاندارد EN 837 – 1 طراحی می شوند. این گیج ها دارای کلاس دقت 2.5 می باشند و در کاربردهایی که نیاز به دقت بالایی ندارند به کار می روند.
محدوده عملکرد بهینه این سری از گیج های فشار با المنت اندازه گیری بوردن تیوب از 0.1 تا 0.75 PN می باشد. باید در نظر گرفته شود که حداکثر فشار فرآیندی نباید از 0.75 کل مقیاس بیشتر شود.
گیج های فشار پکنز مقدار فشار را بر حسب واحد های bar و psi اندازه گیری می کنند. محدوده اندازه گیری فشار از 1- تا 400 بار (15- تا 6000 psi) و محدوده دمای فرآیندی از 20- تا 60+ درجه سانتیگراد می باشد. همچنین جنس بدنه گیج فشار پکنز MG 040 از پلاستیک (ABS) به رنگ مشکی و جنس قسمت کانکشن آن از متریال برنجی ساخته می شود.
مدل دیگری از گیج های فشار سری MG 040 با متریال استنلس استیل 304 S.S و درجه نفوذ IP 67 تولید می شوند. این گیج ها از نوع روغنی هستند و داخل محفظه آنها از گلیسرین پر شده است.
گیج فشار MG 050:
تفاوت گیج های فشار خشک پکنز سری MG 050 با سری بالا در سایز اتصال، سایز صفحه نمایش و محدوده اندازه گیری فشار می باشد. این گیج ها با سایز صفحه نمایش 50 میلیمتر در محدوده فشار از 1- تا 600 بار با سایز اتصال G 1/8’’ B و G 1/4’’ B به کار می روند.
مدل دیگری از گیج های فشار MG 050 با متریال استنلس استیل و استاندارد نفوذ IP 65 ساخته می شود. این مدل گیج فشار به صورت روغنی می باشد و محفظه آن از گلسیرین پر می شود.
گیج فشار MG 063:
این سری از گیج های فشار با اندازه صفحه 63 میلیمتر، متریال بدنه (Case) از استیل و سایز اتصالات رزوه ای G 1/4’’ B تولید می شوند. همچنین به دو صورت خشک و روغنی قابل استفاده می باشند.
گیج فشار MG 100:
این مدل از گیج های فشار با اندازه صفحه نمایش 100 میلیمتر برای اندازه گیری فشار سیالات فرآیندی مایع در محدوده 1- تا 600 بار با سایز اتصال G 1/2’’ B مورد استفاده قرار می گیرند.
گیج فشار MG 160:
گیج های فشار روغنی سری MG 160 با متریال بدنه استنلس استیل،کلاس دقت 1.6 و استاندارد نفوذ IP 65 با سایز اتصال G 1/2’’ B توسط شرکت پکنز ترکیه ای تولید می شوند. این سری از گیج های فشار پکنز جزء گیج های روغنی می باشند که داخل محفظه آنها به وسیله گلیسیرین پر شده است.
گیج فشار Pakkens سری MH
گیج فشار سری MH با کلاس دقت CL 1.0 و حفاظت بدنه IP 65 و IP41 عرضه می شود. همچنین برای سیالات خورنده از متریال استنلس استیل فولاد ضد زنگ 316L برای ساخت انواع گیج فشار MH استفاده می شود.
گیج های فشار پکنز سری MH با دقت بالا جهت اندازه گیری فشار سیالات مختلف مایع و گاز به کار می روند. این مدل در صنایع مختلفی از قبیل کنترل فرآیند، ماشین سازی، پمپ و کمپرسور،هیدرولیکی و پنوماتیکی، تکنولوژی های کنترل آب و صنایع پتروشیمی مورد استفاده قرار می گیرند.
مشخصات فنی گیج فشار Pakkens سری MH در جدول زیر بیان می شود.
| مدل گیج فشار | محدوده اندازه گیری | سایز صفحه | سایز اتصال | جنس قاب | نصب |
|---|---|---|---|---|---|
| گیج فشار MH 100 | 1- تا 600 بار | 100 میلی متر | G 1/2’’ B | استیل / استنلس استیل 304 | زیر و پشت |
| گیج فشار MH 160 | 1- تا 1000 بار | 160 میلی متر | G 1/2’’ B | استنلس استیل 304 | زیر |
| گیج فشار MH 250 | 1- تا 600 بار | 250 میلی متر | G 1/2’’ B | استیل | زیر |
گیج فشار MH 100:
گیج فشار خشک سری MH با صفحه نمایش 100 میلیمتر بر اساس استاندارد EN 837 – 1 طراحی می شوند. المنت اندازه گیری گیج های فشار MH 100 بوردن تیوب می باشد و از فشار های (1- تا 600 بار) منفی وکیوم تا فشار های بالا را اندازه گیری می کنند.
گیج فشار سری MH 100 دارای 4 مدل به صورت خشک و روغنی با متریال بدنه و المنت مختلف و درجه حفاطت بدنه متفاوت می باشد.
یکی از تفاوت های گیج های فشار MH 160 با گیج فشار MH 100 در اندازه صفحه نمایش می باشد. در گیج های فشار MH 160 قطر صفحه نمایش 160 میلیمتر است.
همچنین گیج های فشار MH 250 جهت اندازه گیری فشار سیالات با صفحه نمایش به قطر 250 میلی متر تولید می شوند.
گیج فشار پکنز سری MC
گیج های فشار سری MC بر اساس استاندارد EN 837 – 3 با کلاس دقت CL 1.6 ساخته می شوند. این سری در دو سایز 63 و 100 میلی متر با محدوده اندازه گیری 1000- تا 1000 میلی بار و سایز اتصال مختلف عرضه می شوند.
گیج فسار MC پکنز با المنت اندازه گیری کپسولی (چند دیافراگم به صورت سری) جهت اندازه گیری مقادیر فشار پایین سیالات مختلف مایع و گاز متناسب با متریال Wetted Parts به کار می رود. این گیج ها برای سیال با ویسکوزیته بالا و متبلور مناسب نمی باشند. همچنین در محیط هایی که لرزش و ارتعاش دارند از گیج روغنی استفاده می شود.
این تجهیزات اندازه گیری فشار به صورت خسک و روغنی در صنایع مختلفی اعم از صنایع ماشین سازی، نفت و گاز و پزشکی کاربرد دارند.
گیج فشار MC 063:
گیج های فشار MC 063 با صفحه نمایش 63 میلیمتر برای اندازه گیری در رنج فشار از 1000- تا 1000 میلی بار ارائه می شوند. برای مکان هایی که لرزش و ارتعاش دارند از گیج های روغنی پر شده از گلیسرین این مدل استفاده می شود. مشخصات فنی این سری از گیج های عقربه ای پکنز به شرح زیر می باشد.
گیج های فشار MC 100 با صفحه نمایش 100 میلیمتر در رنج فشار مانند سری 063 MC و با سایز اتصال G 1/2’’ B به کار می روند. مدل دیگر MC 100 با متریال استنلس استیل و به صورت روغنی محفظه پر شده از گلیسیرین تولید می شوند.
مانوستات پکنز سری MK
مانوستات (MANOSTAT) سری MK پکنز جهت اندازه گیری فشار و ارسال سیگنال off/on به تجهیزات کنترلی مانند پمپ از یک گیج فشار و یک سوئیچ فشار تشکیل می شود. مانوستات ها وظیفه کنترل فشار و محافطت از اجزای سیستم در مقابل آسیب های ناشی از تغییرات فشار را دارند.
این سری از مانوستات ها با کلاس دقت 1 و صفحه نمایش 100 و 160 میلی متر با متریال مختلفی تولید می شوند. از کاربردهای مانوستات پکنز MK میتوان به صنایع پتروشیمی، معدنی، ماشین سازی، هیدرولیکی و پنوماتیکی اشاره نمود.
مانوستات MK 100:
مانوستات پکنز سری MK 100 برای سیال مایع و گاز متناسب با متریال استنلس استیل اجزای در تماس با سیال (Wetted Parts) به کار می رود. در این مدل از مانوستات های پکنز المنت اندازه گیری فشار از نوع بوردن تیوب می باشد و برای اندازه گیری فشار از 1- تا 1000 بار مورد استفاده قرار می گیرد.
مدل دیگری از مانوستات های پکنز MK 100 با متریال آلیاژ مس تولید می شوند که برای اندازه گیری فشار تا حداکثر دمای سال 60درجه سانتیگراد کاربرد دارند.
مانوستات MK 160:
مانوستات های MK 160 از لحاظ ساختار و عملکرد همانند سری MK 100 می باشند با این تفاوت که دارای نمایشگر بزرگتری 160 میلی متر هستند. این سری از مانوستات ها با متریال Wetted Parts از آلیاژ مس و استنلس استیل در رنج دمایی متنوعی استفاده می شوند. این مانوستات ها با متریال استنلس استیل تا دمای 200 درجه سانتی گراد قابلیت اندازه گیری فشار را دارند.
گیج اختلاف فشاری پکنز
گیج اختلاف فشار گاز طبیعی برای اندازه گیری اختلاف فشار بین دو منبع مجزا استفاده می شود. این گیج های اختلاف فشار پکنز با متریال استنلس استیل 316Lبرای اندازه گیری اختلاف فشار در سیالات مختلف گاز و مایع به کار می روند. برخی از مزایای گیج های اختلاف فشار پکنز عبارتند از:
- 1.نظارت بر گرفتگی فیلترها
- 2.کنترل سرعت جریات سیال
- 3.کنترل سطح مایعات (level)
- 4.اندازه گیری اختلاف فشار در دو نقطه مختلف
در گیج های اختلاف فشار پکنز (Natural Gas Differential Gauge) حداکثر فشار فرآیندی نباید از کل مقیاس گیج بیشتر شود. از کاربرد گیج های اختلاف فشاری میتوان به صنایع پتروشیمی، معدنی، تصفیه خانه ها و سیستم های هیدرولیکی و …. اشاره کرد. در جدول زیر مشخصات فنی گیج اختلاف فشار پکنز قابل مشاهده است.
| مدل گیج اختلاف فشار | گیج اختلاف فشار گاز طبیعی |
|---|---|
| محدوده اندازه گیری | 0 تا 2000 میلی بار |
| کلاس دقت | CL ± % 10 |
| جنس قاب | برنجی |
| جنس دیافراگم | Viton |
| نوع کنتاکت | 1NO |
| دمای محیط | 20- تا 60 درجه سانتیگراد |
| درجه حفاظت بدنه | IP 55 |
کاربردهای گیج فشار پکنز
گیج های فشار PAKKENS در کاربردهای مختلفی که نیاز به اندازه گیری دقیق و مطمئن فشار است مورد استفاده قرار می گیرند. آنها برای نظارت و کنترل فشار در فرآیندهای صنعتی مانند نفت و گاز، شیمیایی، پتروشیمی، تولید برق و تصفیه آب مناسب هستند.
از گیج های فشار پکنر برای اطمینان از عملکرد بهینه و ایمنی تجهیزات و سیستم ها استفاده می شود. همچنین گیج های فشار PAKKENS در سیستم های کنترل فرآیند و اتوماسیون کاربرد دارند. در مواقعی که اندازه گیری دقیق فشار برای حفظ پارامترهای فرآیندی و کنترل شیرها و سایر تجهیزات بسیار مهم است. برخی از کاربردهای رایج گیج فشار از برند پکنر به شرح زیر است:
- 1.رگولاتورهای هوا
- 2.خطوط تحت فشار
- 3.صنایع نفت و گاز
- 4.صنایع پزشکی
- 5.سیستم های هیدرولیکی و پنوماتیکی
- 6.سیستم گرمایش و لوله کشی
- 7.صنایع شیمایی و پتروشیمی
- 8.صنایع غذایی و دارو سازی
- 9.سیستم های تصفیه آب
- 10.پمپ و کمپرسورها
عوامل موثر بر قیمت گیج فشار پکنز
گیج های فشار پکنز دارای مدل های متنوعی در بازار می باشد که هر مدل گیج فشار معمولاً برای کاربردهای مشخصی به کار می روند و انتخاب گیج فشار باید با توجه به شرایط فرآیندی و نیاز سیستم باشد. عوامل متعددی بر قیمت گیج های فشار پکنز علاوه بر نوسانات و رقابت های بازار تاثیرگذار هستند که برخی از آنها عبارتند از:
دقت اندازه گیری:
گیج های فشار با کلاس دقت مختلفی طراحی و تولید می شوند. در نظر داشته باشید که گیج های فشار با دقت بالا از قیمت بالاتری برخوردار هستند.
نوع گیج فشار:
گیج های فشار در انواع گوناگونی به صورت خشک و روغنی تولید می شوند که هر کدام قیمت متفاوتی دارند. با توجه به شرایط پروژه مانند دما، فشار و نوع سیال میتوانید گیج موردنظر خود را انتخاب نمایید.
محدوده اندازه گیری فشار:
گیج های فشار در طیف وسیعی از محدوده فشاری کاربرد دارند. طبیعتا گیج های فشاری با محدوده اندازه گیری فشار وسیع تر قیمت بالایی دارند.
سایز صفحه نمایش:
گیج های فشار برند پکنز با اندازه صفحه نمایش مختلف 40، 50، 63،100، 160 تولید می شوند. گیج هایی با ابعاد بزرگتر دقت و خوانایی آسانی در مقایسه با گیج های کوچک دارند و قیمت آنها بیشتر است.
متریال و کیفیت مواد اولیه:
متریال و جنس گیج های فشار بر اساس دما و فشار فرآیندی انتخاب می شود و می تواند از فولاد ضد زنگ، مس و بسیاری موارد دیگر باشد. متریال استنلس استیل (فولاد ضد زنگ) برای کاربرد در دما و فشارهای بالا به خوبی عمل می کنند. گیج فشار با مواد و متریال با کیفیت با توجه به محدوده دما و فشار فرآیندی قیمت بالاتری دارند.
تاییدیه و استاندارد ها:
گیج های فشار با گواهی و استانداردهای مشخص عموماً قیمت بیشتری دارند. این گواهی و استانداردها به عنوان تضمینی برای دقت و عملکرد مطلوب گیج مورد استفاده قرار می گیرند. به عنوان مثال گیج های فشار ضد انفجار که دارای تاییدیه (EX) می باشند قیمت بالاتری دارند.
خرید گیج فشار پکنز
گیج فشار یکی از تجهیزات مهم و پرکاربرد ابزاردقیق است که برای اندازه گیری فشار در واحدهای صنعتی مورد استفاده قرار می گیرد. برند پکنز یکی از برندهای معتبر در زمینه تولید گیج فشار است که با توجه به کیفیت و دقت بالا این محصولات مورد توجه قرار گرفته است.
برای تضمین طول عمر و دقت گیج های فشار نگهداری صحیح آنها ضروری است و شامل عملیات نگهداری دوره‌ای و تعمیر و نگهداری منظم می شود. این اقدامات باعث افزایش دقت و عمر مفید گیج های فشار می شوند.
تجهیز صنعت بهترین ارائه دهنده‌ی انواع تجهیزات ابزار دقیق (گیج فشار پکنز) و شیرآلات صنعتی از برندهای مختلف در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق گیج فشار را با بهترین کیفیت و قیمت مناسب به فروش می رساند.
علاقه مندان عزیز می توانند برای مشاهده گیج فشار پکنز به فروشگاه تجهیز صنعت مراجعه کرده و برای کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان مجرب فروش ما در تماس باشند.
