ریل آهنی

تجهیز صنعت خرید و فروش انواع ریل آهنی  فروش انواع آهن آلات صنعتی و ساختمانی تیر آهن و هاش ،

ریل صنعتی ، نبشی و ناودانی ، سپری ، انواع ورق ،سپری ، میلگرد، لوله های فلزی،قوطی و پروفیل

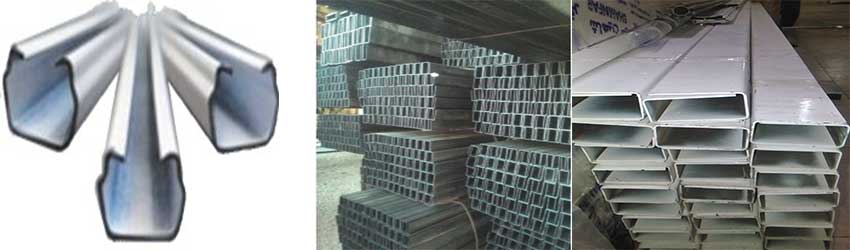

ریل آهنی1

لیست قیمت ریل آهنی  ....... تاریخ بروز رسانی 1400/9/20
به علت نوسان بازار برای اطلاع از قیمت و موجودی تماس حاصل فرمایید
ضخامت نام کالا قیمت (ریال)
ریل آهنی وارداتی  12  متری تماس بگیرید
A100ریل جرثقیلی A 100 شاخه ۱۲متریتماس بگیرید
A45ریل جرثقیلی A 45 شاخه ۱۲متریتماس بگیرید
A65ریل جرثقیلی A 65 شاخه ۱۲متریتماس بگیرید
A65ریل جرثقیلی A 65 شاخه ۱۲متریتماس بگیرید
A75ریل جرثقیلی A 75 شاخه ۱۲متریتماس بگیرید
A120ریل جرثقیلی A 120 شاخه ۱۲متریتماس بگیرید
A55ریل جرثقیلی A 55 شاخه ۱۲متریتماس بگیرید
JIC15ریل معدنی JIC 15 شاخه ۱۲متریتماس بگیرید
r18ریل معدنی R 18 شاخه ۱۲متریتماس بگیرید
r24ریل معدنی R 24 شاخه ۱۲متریتماس بگیرید
r33ریل آهنی R 33 شاخه ۱۲متریتماس بگیرید
r38ریل آهنی R 38 شاخه ۱۲متریتماس بگیرید
r43ریل آهنیA R43 شاخه ۱۲متریتماس بگیرید
s14ریل معدنی S 14 شاخه ۱۲متریتماس بگیرید
S33ریل آهنیS33 شاخه ۱۲متریتماس بگیرید
S41ریل آهنی S 41 شاخه ۱۲متریتماس بگیرید
S49ریل آهنی S 49 شاخه ۱۲متریتماس بگیرید
S54ریل آهنی S 54 شاخه ۱۲متریتماس بگیرید
S64ریل آهنی S 64 شاخه ۱۲متریتماس بگیرید
UIC60ریل آهنی UIC 60 شاخه ۱۲متریتماس بگیرید

ریل آهنی چیست؟

ریل ، فولاد نَوَردشده‌ای است که به شکل معین و به صورت دو رشتهٔ موازی روی ریل‌بندها، نصب می‌شود.

هدف از ساخت و نصب ریل ها  معمولاً گذر واگن، از روی آنهاست.

برای تثبیت و تعادل ریل‌ها ، قطعات شکسته‌شدهٔ سنگ روی بستر راه‌آهن ، ریخته می‌شود.

به این قطعه‌سنگ‌ها پارسنگ یا « بالاست » می‌گویند.

به دلیل نیاز به خاصیت ضدسایش ر یل های راه آهن ، در ساخت آن ها عموما از فولادهای CK45 یا CK55 استفاده می شود.

فولاد Ck45 با صدم درصد تقریب دارای ۰٫۴۵ درصد کربن و به ترتیب ۰٫۲۵ و ۰٫۶۵ سیلیسیم و منگنز می باشد.

از  این  مقاطع  در موارد دیگری مانند مسیر باز و بسته شدن درب های صنعتی و  گاراژی ، نگهداری و مسیر حرکت جرثقیل های معلق و در معادن به عنوان مسیر حرکت واگن های حمل بار استفاده می شود.

در  ساخت  آن ها  عموما  از  چهارپهلو و تسمه های ST52 ، ST37 یا فولادهای  CK45 و CK55 استفاده می شود.

روند ساخت ریل

در روند ساخت راه آهن های قدیمی برای اتصال ریل ها به یکدیگر از میله های مشترکی که عموما یک صفحه مستطیلی بودند ، استفاده می گشت.

اما امروزه از روش های گوناگونی برای امر بهره گرفته می شود که از جمله می توان به جوشکاری با فشار گاز ، جوش پیوستی و نمونه ای که در این مطلب برایتان انتخاب کرده ایم ، یعنی جوش احتراقی اشاره کرد.

جوشکاری احتراقی بیشتر از راه های دیگر رواج دارد زیرا برای انجام آن به هیچ گونه منبع انرژی و حتی داشتن مهارت خاصی نیازی نیست و به همین خاطر در هر کجا و هر شرایطی می توان آن را به انجام رساند.

برای این منظور، تکنسین ها باید با دقت فراوان دو سر ریل را برش داده و یک فاصله حدود ۲٫۵ سانتی متری در میان آنها ایجاد نمایند.

سپس قالب بتنی را در آن جای می دهند.

در این مرحله باید از تراز و ردیف بودن ریل ها اطمینان حاصل گردد.

تفاوت اندازه ریل آهنی ایران و دیگر کشورها

ریل آهنی نیز انواع متفاوتی دارد و طبقه‌بندی انواع ریل مطرح است.

ولی طبقه‌بندی استاندارد براساس وزن و طول ریل است.

مثلا در ریل UIC60 وزن هر متر طول آن حدود 60 کیلوگرم است. به همین دلیل انتخاب ریل برحسب بار محوری و سرعت در نظر گرفته شده برای قطار می‌تواند متفاوت باشد.

در این راستا مثلا برای بار محوری 25 تن ریل UIC60 مناسب‌تر است و در ایران هم‌اکنون باتوجه به بار محوری 25 تن از ریل UIC60 استفاده می‌شود.

اما ممکن است اولویت سایر کشورها برای استفاده از ناوگان ریلی‌شان چیز دیگری باشد، بنابراین نوع ریل آنها نیز با ایران متفاوت است.

ریل آهنی را نیز می توان بر اساس نوع کاربری شان دسته بندی نمود.

برای مثال:ریل های راه آهن ، جرثقیلی و  معدنی  ریل هایی هستند که بر اساس کاربردشان در صنایع  نام گذاری شده اند.

همینطور این مقاطع با استانداردهای زیر نیز تولید می شوند:

تیپ S ( استاندارد اروپا )

تیپ R ( استاندارد روس )

تیپ JIS ( استاندارد ژاپن )

تیپ A ( مورد استفاده در جرثقیل )

انواع ریل آهنی

ریل آهنی ، مورد استفاده در سیستم های حمل و نقل، از لحاظ شکل فیزیکی ، ابعاد ، جنس و مقاومت در برابر بارها و فشارهای وارده متفاوت می باشند.

بنابراین انواع آن را به لحاظ شکل فیزیکی می توان به شرح زیر نام برد:

ریل های راه آهن  ( Rail Road ) : در تیپ های  S ، P ، UIC ، R

ریل های جرثقیلی ( Crain Rail ) : در تیپ های KP ، A ، QU ، CR،MRS

ریل های معدنی ( Mineral Rail ) : در تیپ های R ، S ، JIS.

ساختار آلیاژ مصرفی آن ها بر حسب میزان بار محوری روزانه و سرعت حرکت وسیله نقلیه متفاوت می باشد.

به عنوان نمونه کاربرد چند ریل آهنی ، متداول به شرح زیر است:

ریل UIC60

برای مصرف در پروژه های راه آهن ، سبک بین شهری یا متروی ، سنگین درون شهری برای بارهای روزانه عبوری بیش از ۳۰۰۰۰ تن و بار محوری بیش از ۱۴ تن.

ریل S54

برای مصرف در پروژه های متروی ، سبک و بار محوری ۱۴ تن.

ریل S49

برای مصرف در پروژه های قطار ، سبک شهری با بار محوری بین ۸ تا ۱۰ تن.

استانداردهای ساخت ریل

استاندار اروپایی

ریل ها اروپایی در سایزهای مختلف و متنوعی ساخنه می شوند که استاندارد اروپایی آن از لحاظ وزنی شامل موارد زیر است:

وزن ۴۰ کیلوگرم بر متر

وزن ۵۰ کیلوگرم بر متر

وزن ۵۴ کیلوگرم بر متر

وزن ۵۶ کیلوگرم بر متر

وزن ۶۰ کیلوگرم بر متر

استاندار آمریکای شمالی

ریل های آمریکای شمالی سایزهای سبک تر را نیز شامل می شوند و کاربردهای مختلف تری دارند:

وزن ۶ کیلوگرم بر متر

وزن ۹٫۹ کیلوگرم بر متر

وزن ۱۲٫۴ کیلوگرم بر متر

وزن ۱۴٫۹ کیلوگرم بر متر

وزن ۱۹٫۸ کیلوگرم بر متر ( ریل آهنی استفاده شده در نیویورک )

وزن ۲۹٫۸ کیلوگرم بر متر

وزن ۳۹٫۷ کیلوگرم بر متر

وزن ۴۲٫۲ کیلوگرم بر متر

وزن ۵۱٫۶ کیلوگرم بر متر

وزن ۵۲٫۱ کیلوگرم بر متر

وزن ۶۷ کیلوگرم بر متر

وزن ۸۴٫۸ کیلوگرم بر متر

وزن ۸۶٫۸ کیلوگرم بر متر

استاندار استرالیا

وزن ۳۰ کیلوگرم بر متر

وزن ۳۶ کیلوگرم بر متر

وزن ۴۰ کیلوگرم بر متر

وزن ۴۷ کیلوگرم بر متر

وزن ۵۰ کیلوگرم بر متر

وزن ۵۳ کیلوگرم بر متر

وزن ۶۰ کیلوگرم بر متر

وزن ۶۸ کیلوگرم بر متر
