عدد رینولدز (Reynolds number) نسبت نیروهای اینرسی به نیروهای ویسکوزی را نشان می‌دهد. در عمل، عدد رینولدز برای پیشبینی اینکه جریان سیال آرام (Laminar) یا آشفته (Turbulence) خواهد بود مورد استفاده میباشد.
عدد رینولدز در انتخاب دستگاه‌های اندازه‌گیری جریان و عملکرد آنها انتخابی بسیار مهم میباشد. به عنوان مثال دستگاه‌های اندازه‌گیری جریان ورتکس (فلومتر گردابی) در عددهای رینولدز پایین، عملکرد مناسبی ندارند یا عملکرد ضعیفی خواهند داشت.
اگر عدد رینولدز کمتر از 5000 باشد، دستگاه ورتکس گزینه مناسبی نیست، و در بازه های بین 5000 و 10000 با استفاده از یک اصلاح جزئی میتوان نتیجه اندازه‌گیری را بهبود بخشید. برای اکثر تکنیک‌های اندازه‌گیری، نگاه کردن به شماره رینولدز مورد نیاز است.
فرمول عدد رینولدز
عدد رینولدز با استفاده از فرمول زیر محاسبه می‌شود:
Re = ρ . v. D / µ
در این فرمول:
ρ = چگالی (واحد کیلوگرم بر متر مکعب)
v = سرعت (واحد متر بر ثانیه)
D = قطر داخلی لوله (واحد متر)
µ = ویسکوزیته پویا (واحد کیلوگرم بر ثانیه بر متر)
این بدان معناست که عدد رینولدز یک عدد بدون بعد است که برای توصیف رفتار جریان سیال در یک لوله استفاده می‌شود. اگر عدد رینولدز کمتر از 2300 باشد، جریان به صورت آرام یا لامینار و اگر این عدد بزرگتر از 4000 باشد، جریان توربولانسی یا آشفته را نشان می‌دهد.

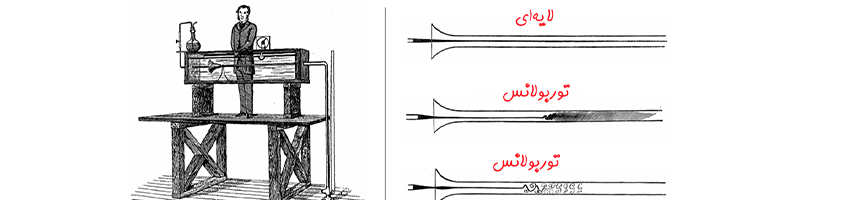

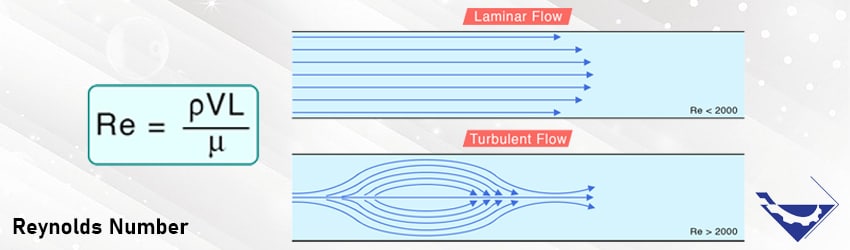

در شکل زیر پروفایل جریان در شرایط آرام یا لمینار و آشفته یا توربولانس را مشاهده میکنید..
پروفایل جریان آرام (Laminar Flow)

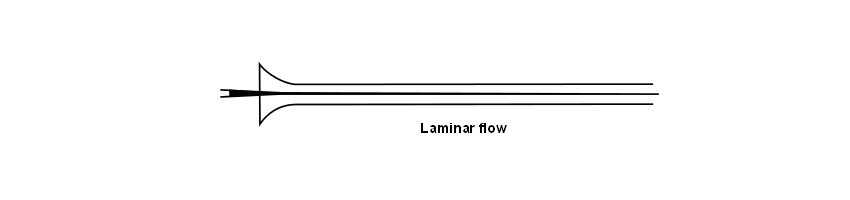

جریان لامینار یک پروفایل جریان میباشد که در آن ذرات سیال به صورت لایه‌های صاف و موازی حرکت می‌کنند. (محدوده جریان آرام بیشتر از عدد رینولدز 2300 )
این حرکت منظم به خوبی انتقال مواد درون سیال را فراهم می‌کند و اتلاف انرژی سیال را کاهش می‌دهد. در جریان لامینار، سرعت مایع نسبتاً ثابت می‌ماند.
این ویژگی توزیع جریان را به خوبی تعریف می‌کند و باعث می‌شود اندازه‌گیری جریان دقیق و پایدار باشد. جریان لامینار معمولاً در سرعت‌های پایین و در شرایطی که جریان بدون مانع باشد مشاهده می‌شود. به عبارت دیگر، وقتی در مسیر جریان تعداد زیادی مانع مانند شیرها، آداپتورها یا اتصالات وجود نداشته باشد.
وجود جریان لامینار که بر اساس عد رینولدز مشخص میشوددر برخی از کاربردها بسیار اهمیت دارد. به عنوان مثال، در دستگاه‌های اندازه‌گیری جریان، جریان لامینار تشخیص و اندازه‌گیری دقیقتر جریان را تضمین می‌کند و باعث کاهش خطای اندازه‌گیری می‌شود. همچنین، در فرآیندهای مختلفی مانند مخلوط کردن، واکنش‌های شیمیایی، انتقال حرارت و سایر فرآیندهای صنعتی، جریان لامینار برای تضمین یکنواختی و کنترل دقیق فرآیند بسیار مهم است.
پروفایل جریان آشفته (Turbulence Flow)

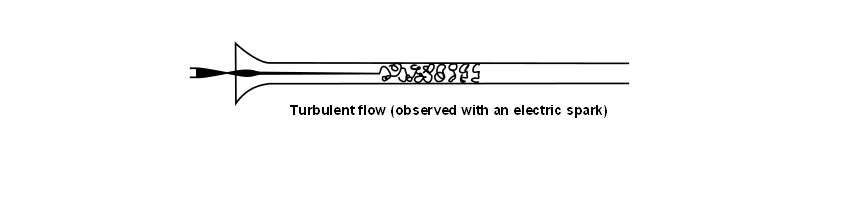

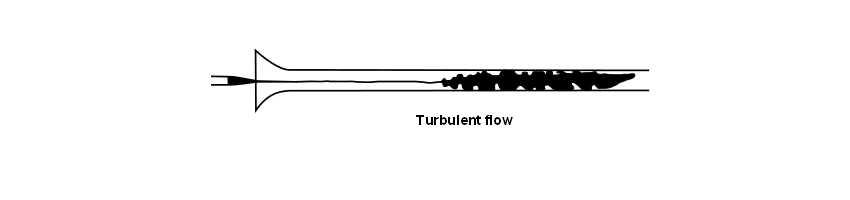

جریان آشفته در شرایطی رخ می‌دهد که نظم پروفایل جریان سیال به هم می‌خورد و این امر به طور معمول توسط موانعی مانند شیرها یا تبدیل ها در کنار سرعت بالای جریان سیال ایجاد خواهد شد. این پدیده که به عنوان “اثر توربولانس” شناخته می‌شود، منجر به ایجاد الگوهای جریان غیرخطی و آشفته می‌شود. (محدوده توربولانس بیشتر از عدد رینولدز 4000)
همانطور که بالاتر نیز اشاره کردیم، جریان توربولانسی یا آشفته می‌تواند دقت اندازه‌گیری جریان را تحت تأثیر قرار دهد. به همین دلیل باید از ورود جریان آشفته به ابزار اندازه‌گیری جریان جلوگیری کرد.
با این حال، خود ابزار استفاده شده به عنوان یک کنترل کننده جریان، با وجود یک شیر در پشت ابزار، می‌تواند باعث بروز جریان آشفته شود. البته لازم به ذکر است که همه انواع ابزارهای اندازه‌گیری جریان تحت تاثیر این امر نمیباشند. به عنوان مثال ابزارهای اندازه‌گیری جریان بر اساس اصل کوریولیس (فلومترهای جرمی کوریولیس)، یا فلومترهای اولتراسونیک یا ابزارهایی که جریان را “درون خط” اندازه‌گیری می‌کنند تحت تأثیر جریان آشفته قرار نمی‌گیرند.
پروفایل جریان گذرا (Transition Flow)
جریان گذرا در سیال ترکیبی از جریان آرام و جریان توربولانسی است، که در آن جریان توربولانس در مرکز لوله و جریان لامینار در نزدیکی لبه‌ها رخ می‌دهد. (محدوده جریان گذرا در سیال عددهای رینولدز بین 2300 تا 4000 میباشد.)
