انتخاب ترانسمیتر فشار دانفوس MBS بر پایه چهار پارامتر انجام می شود: رنج فشار (Range) متناسب با فشار کاری واقعی سیستم (نه دقیقا برابر آن)، نوع خروجی (Output) هماهنگ با ورودی PLC یا DCS، نوع اتصال فرآیندی و الکتریکی (Connection) سازگار با محل نصب، و در کاربردهای دارای ضربه فشار یا کاویتاسیون، وجود پالس اسنابر (Pulse Snubber). مدل هایی مانند MBS ۳۰۵۰ و MBS ۱۷۵۰ برای همین شرایط اخیر طراحی شده اند.
خانواده محصولات MBS دانفوس در یک نگاه
خانواده MBS چند سری با کاربردهای متفاوت دارد. MBS ۱۷۰۰ گزینهای فشرده برای مصارف عمومی و فشارهای پایین تر است؛ MBS ۳۰۰۰ دامنه وسیع تری از رنج و خروجی را برای کاربردهای صنعتی و هیدرولیکی پوشش می دهد؛ و نسخه های دارای پالس اسنابر مثل MBS ۱۷۵۰ و MBS ۳۰۵۰ برای سیستم هایی طراحی شده اند که با ضربه فشار یا کاویتاسیون سروکار دارند. به همین دلیل، اولین قدم در انتخاب MBS، تعیین سری مناسب است، نه انتخاب مستقیم یک عدد Range.
مبانی فنی: ۴ پارامتر کلیدی انتخاب
قبل از رفتن سراغ کد فنی محصول، باید به چهار سوال پاسخ داد: سیستم چه فشاری دارد، کنترلر چه سیگنالی می خواهد، ترانسمیتر با چه اتصالی نصب می شود و آیا فشار سیستم نوسان یا ضربه دارد؟
رنج فشار (Pressure Range)
انتخاب Range دقیقا برابر فشار کاری، اشتباه رایجی است. اگر فشار کاری خط حدود ۱۵۰ بار باشد و ترانسمیتر ۰ تا ۱۵۰ بار انتخاب شود، سنسور در حالت عادی هم نزدیک به انتهای محدوده خود کار می کند و هر پیک فشار (مثلا هنگام استارت پمپ) آن را بیشتر تحت فشار می گذارد. یک قاعده عملی، انتخاب رنجی حدود ۱.۵ تا ۲ برابر فشار کاری عادی است؛ عدد نهایی باید با توجه به فشار گذرا و مشخصات Overload همان مدل تنظیم شود.
رنج در مدل های مختلف MBS یکسان نیست: MBS ۳۰۰۰ و MBS ۳۰۵۰ بازه ای از حدود ۰ تا ۱ تا ۰ تا ۶۰۰ بار دارند، درحالی که MBS ۱۷۰۰/۱۷۵۰ تا حدود ۲۵ بار را پوشش می دهد. علاوه بر عدد رنج، باید نوع مرجع فشار هم مشخص شود:
- Gauge (نسبی): فشار نسبت به اتمسفر سنجیده می شود؛ رایج ترین انتخاب در سیستم های صنعتی و هیدرولیکی.
- Absolute (مطلق): مرجع اندازه گیری خلأ مطلق است؛ در کاربردهایی که فشار اتمسفر باید از محاسبه حذف شود کاربرد دارد.
پس صرفِ گفتن «۰ تا ۱۰۰ بار» کافی نیست؛ باید Gauge یا Absolute بودن آن هم مشخص شود.
نوع خروجی (Output Signal)

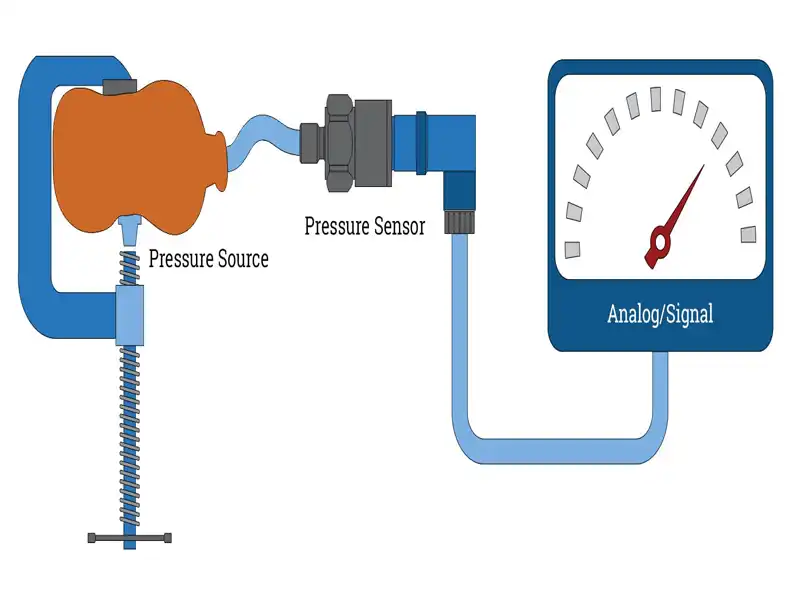

خروجی، سیگنالی است که ترانسمیتر برای انتقال مقدار فشار به PLC یا DCS تولید می کند. خروجی ۴ تا ۲۰ میلی آمپر به دلیل مقاومت خوب در برابر نویز و افت سیگنال روی کابل های بلند، انتخاب رایج در محیط های صنعتی است. در کنار آن، سریهای MBS ۳۰۰۰/۳۰۵۰ خروجی های ولتاژی مانند ۰ تا ۵، ۱ تا ۵ و ۰ تا ۱۰ ولت را هم ارائه می کنند که برای فاصله کوتاه تر بین سنسور و تابلو کنترل مناسب ترند.
| شرایط سیستم | خروجی مناسبتر |
| کابلکشی طولانی / محیط پرنویز | ۴ تا ۲۰ mA |
| ورودی جریانی PLC | ۴ تا ۲۰ mA |
| تابلو کنترل نزدیک به سنسور | خروجی ولتاژی |
| ورودی ولتاژی PLC/کنترلر | ۰–۵، ۱–۵ یا ۰–۱۰ V |
نکته کلیدی این است که خروجی باید با کارت ورودی کنترلر مطابقت داشته باشد، نه صرفاً با رایج بودن آن در بازار؛ خروجی ۰ تا ۱۰ ولت روی کارت ورودی ۴ تا ۲۰ میلی آمپری، حتی با رنج و اتصال درست، قابل استفاده نیست.
نوع اتصال فرآیندی و الکتریکی (Connection)
Connection دو بخش دارد: اتصال فرآیندی (محل پیچ شدن روی لوله یا منیفولد، مانند G1/۴ یا G1/۲) و اتصال الکتریکی (نوع کانکتور، مانند EN ۱۷۵۳۰۱-۸۰۳ یا M12x1). هنگام تعویض یک ترانسمیتر قدیمی، هر دو باید با تجهیز موجود مطابقت داشته باشند؛ در غیر این صورت حتی با Range و Output درست، نصب مستقیم ممکن نیست و به آداپتور نیاز خواهد بود.
پالس اسنابر (Pulse Snubber)
Pulse Snubber یک محدود کننده مکانیکی در مسیر ورودی فشار است که از رسیدن مستقیم ضربه های فشار به بخش اندازه گیری سنسور جلوگیری می کند. در سیستم های هیدرولیکی، پمپ ها و کاربردهایی که با کاویتاسیون یا ضربه قوچ (Liquid Hammer) مواجهاند، مدل هایی مثل MBS ۳۰۵۰ و MBS ۱۷۵۰ برای همین منظور طراحی شده اند. در مقابل، در خطوطی با فشار نسبتا پایدار، این ویژگی الزامی نیست؛ سوال اصلی «چه سریای پالس اسنابر دارد» نیست، بلکه «آیا رفتار فشار سیستم من به آن نیاز دارد» است.
جدول مقایسه سری های پرکاربرد MBS
| سری MBS | کاربرد اصلی | رنج فشار | خروجی رایج | اتصال فرآیندی | پالس اسنابر |
|---|---|---|---|---|---|
| MBS 1700 | کاربردهای عمومی | تا حدود ۲۵ بار | ولتاژی / mA | G1/۴، G1/۲ | ندارد |
| MBS 1750 | کاربردهای دارای نوسان فشار | تا حدود ۲۵ بار | ولتاژی / mA | بسته به مدل | دارد |
| MBS 3000 | صنعتی و هیدرولیک عمومی | ۰ تا ۱ الی ۰ تا ۶۰۰ بار | ۴–۲۰ mA و ولتاژی | G1/۴ و گزینههای دیگر | ندارد |
| MBS 3050 | هیدرولیک پرنوسان، کاویتاسیون | تا حدود ۶۰۰ بار | ۴–۲۰ mA و ولتاژی | بسته به مدل | دارد |
| MBS 4010 | کاربردهای تخصصی با دیافراگم تراز | بسته به نسخه | بسته به مدل | اتصال دیافراگمی | بسته به مدل |
نکته این جدول ساده است: انتخاب از روی عدد Range شروع نمی شود. برای فشار ۲۵۰ بار همراه با ضربه های فشار، MBS ۳۰۵۰ معمولاً منطقی تر از یک مدل استاندارد با همان رنج است؛ اما در سیستمی با فشار پایدار، پالس اسنابر مزیت عملی چندانی ندارد. ترتیب درست کار این است: اول نوع کاربرد و رفتار فشار سیستم، بعد سری مناسب، و در نهایت جزئیات Range، Output و Connection.
مثال کاربردی: انتخاب ترانسمیتر برای یک پرس هیدرولیک
فشار کاری خط هیدرولیک یک پرس صنعتی حدود ۱۵۰ بار است، اما استارت پمپ و تغییر سریع شیرها احتمال پیک فشار ایجاد می کند. فاصله ترانسمیتر تا تابلو PLC نیز زیاد است.
رنج و خروجی
به جای رنج دقیق ۰ تا ۱۵۰ بار، مدلی با رنج ۰ تا ۲۵۰ بار حاشیه امنی برای فشارهای گذرا ایجاد می کند (با بررسی مشخصات Overload همان مدل). برای فاصله زیاد تا تابلو و ریسک نویز صنعتی، خروجی ۴ تا ۲۰ میلیآمپر انتخاب مناسب تری از خروجی ولتاژی است.
اتصال و پالس اسنابر
اگر محل نصب روی منیفولد رزوه G1/۴ داشته باشد، باید نسخه ای با همین اتصال فرآیندی انتخاب شود تا نیاز به تبدیل نباشد. از آنجا که پمپ و شیرها می توانند ضربه فشار ایجاد کنند، مدلی از خانواده MBS ۳۰۵۰ (دارای پالس اسنابر) با همین رنج و خروجی، گزینه نهایی منطقی خواهد بود.
همان طور که دیده می شود، انتخاب نهایی صرفا بر پایه یک عدد فشار نبوده؛ رفتار فشار سیستم، فاصله کابل کشی، نوع ورودی PLC و محل نصب هرکدام در تصمیم نقش داشته اند.
خطاهای رایج در انتخاب ترانسمیتر فشار
انتخاب اشتباه ترانسمیتر همیشه به معنی کار نکردن تجهیز نیست. در بسیاری از موارد، دستگاه نصب می شود و حتی برای مدتی نیز عملکرد قابل قبولی دارد، اما انتخاب نامناسب می تواند باعث کاهش عمر سنسور، خطای اندازه گیری یا ایجاد هزینه های اضافی در آینده شود.
انتخاب رنج فشار خیلی نزدیک به فشار کاری
یکی از اشتباهات رایج، انتخاب رنجی است که دقیقا با فشار کاری سیستم برابر است. برای مثال، استفاده از ترانسمیتر ۰ تا ۱۰۰ بار در سیستمی که به طور معمول نزدیک ۹۵ بار کار می کند، حاشیه بسیار کمی برای نوسانات فشار باقی می گذارد. در چنین شرایطی، پیک های لحظه ای می توانند سنسور را دائما تحت فشار قرار دهند.
در مقابل، نباید بدون دلیل نیز رنج بیش از حد بزرگی انتخاب کرد؛ زیرا ممکن است رزولوشن و دقت عملی اندازه گیری در محدوده کاری مورد نیاز کاهش پیدا کند. هدف، پیدا کردن رنج متناسب با فشار واقعی و پیک های احتمالی سیستم است.
انتخاب خروجی بدون بررسی ورودی PLC یا کنترلر
گاهی کاربر ابتدا ترانسمیتر را انتخاب می کند و بعد به سراغ بررسی سیستم کنترل می رود. نتیجه این کار می تواند خرید مدلی با خروجی ۰ تا ۱۰ ولت برای سیستمی باشد که فقط ورودی ۴ تا ۲۰ میلی آمپر دارد.
قبل از انتخاب Output، باید مشخص شود کارت ورودی PLC یا DCS چه سیگنالی دریافت می کند. همچنین فاصله کابل کشی و میزان نویز محیط نیز در این تصمیم موثر است.
نادیده گرفتن نوع اتصال فرآیندی
ممکن است تمام مشخصات الکتریکی ترانسمیتر مناسب باشند، اما رزوه یا نوع اتصال آن با محل نصب سازگاری نداشته باشد. استفاده از تبدیل های متعدد می تواند نصب را پیچیده تر کند و در برخی کاربردها احتمال نشتی یا مشکلات مکانیکی را افزایش دهد.
به ویژه هنگام تعویض یک سنسور قدیمی، بهتر است نوع رزوه، استاندارد اتصال و فضای نصب پیش از سفارش بررسی شود.
بی توجهی به نوع کانکتور الکتریکی
گاهی اتصال فرآیندی به درستی انتخاب می شود، اما کانکتور الکتریکی با کابل کشی موجود هماهنگ نیست. نتیجه می تواند نیاز به تغییر کابل، خرید کانکتور جدید یا استفاده از آداپتور باشد.
بررسی نوع اتصال الکتریکی، مانند DIN یا M12x1، پیش از خرید می تواند از این دردسر جلوگیری کند.

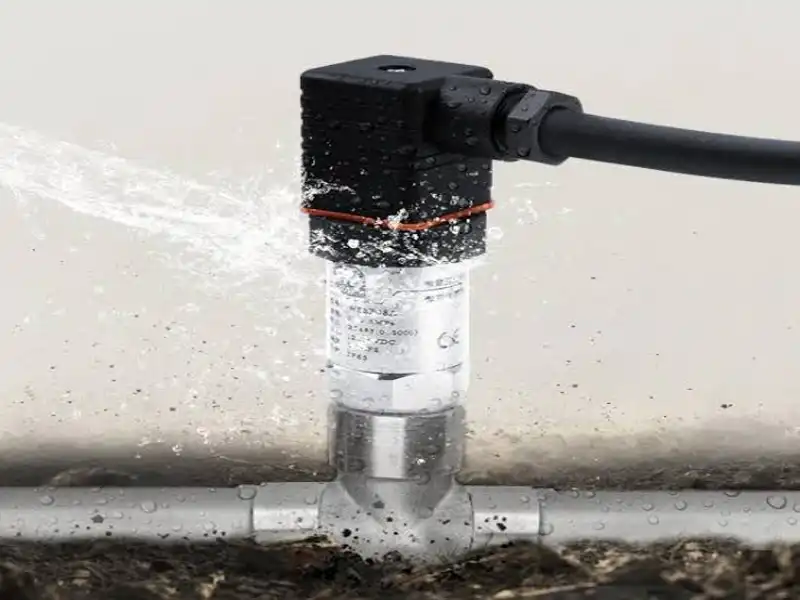

نادیده گرفتن شرایط محیطی
فشار تنها عامل موثر در انتخاب ترانسمیتر نیست. نوع سیال، دمای محیط، رطوبت، احتمال خوردگی و شرایط نصب نیز اهمیت دارند. تجهیزی که در یک محیط خشک و کنترل شده عملکرد مناسبی دارد، ممکن است برای محیطی مرطوب یا در تماس با سیال خورنده مناسب نباشد.
به همین دلیل، مشخصاتی مانند جنس قطعات در تماس با سیال، درجه حفاظت IP و محدوده دمای کاری باید همراه با Range بررسی شوند.
استفاده نکردن از Pulse Snubber در سیستم های پرنوسان
در سیستم های هیدرولیکی، پمپ ها یا تجهیزاتی که فشار به صورت ناگهانی تغییر می کند، انتخاب یک ترانسمیتر معمولی بدون بررسی شدت پالس های فشار می تواند اشتباه باشد. پیک های مکرر فشار ممکن است روی عملکرد و عمر تجهیز تاثیر بگذارند.
در چنین کاربردهایی باید بررسی کرد که آیا انتخاب مدلی مانند MBS ۳۰۵۰ با پالس اسنابر داخلی برای شرایط سیستم مناسب تر است یا خیر.
جمع بندی
انتخاب درست ترانسمیتر فشار دانفوس MBS یعنی بررسی هم زمان چهار عامل: رنج فشار، نوع خروجی، نوع اتصال و نیاز به پالس اسنابر و تعیین سری مناسب پیش از ورود به این جزئیات. اگر برای انتخاب مدل مناسب راهنمایی لازم دارید، فشار کاری و حداکثر فشار سیستم، نوع سیال، دمای محیط، نوع خروجی مورد نیاز و شرایط نصب را برای ما ارسال کنید؛ در صورت داشتن کد فنی (Type Code) محصول فعلی یا مورد نظر، ارسال آن هم به تعیین دقیق تر گزینه مناسب و استعلام قیمت کمک می کند.
سوالات متداول ترانسمیتر فشار Danfoss MBS
تفاوت ترانسمیتر فشار مطلق و نسبی چیست؟
نسبی (Gauge) فشار را نسبت به اتمسفر می سنجد؛ مطلق (Absolute) مرجعش خلأ مطلق است. انتخاب بین این دو به نوع فرآیند بستگی دارد.
برای کاربردهای هیدرولیک کدام سری MBS مناسب تر است؟
MBS ۳۰۰۰ برای بسیاری از کاربردهای هیدرولیکی عمومی مناسب است؛ اما در شرایط ضربه فشار یا کاویتاسیون، MBS ۳۰۵۰ گزینه منطقی تری است.
آیا می توان خروجی ترانسمیتر را بعدا از ولتاژی به جریانی تغییر داد؟
معمولا نه؛ نوع خروجی بخشی از مشخصات مدل انتخابشده است و تغییر آن به نسخه دیگری از محصول یا تجهیزات تبدیل سیگنال نیاز دارد.
پالس اسنابر چه زمانی الزامی است؟
زمانی که سیستم با پیک فشار، ضربه قوچ، کاویتاسیون یا نوسان سریع مواجه است. در فشار نسبتا پایدار، ضرورتی ندارد.
دقت (Accuracy) استاندارد ترانسمیترهای MBS چقدر است؟
به مدل و کد فنی محصول بستگی دارد و برای همه سری ها و رنج ها یکسان نیست؛ باید از دیتاشیت همان مدل استخراج شود.
