ویکا

ویکا (WIKA) یکی از برندهای شناخته شده در حوزه تجهیزات اندازه گیری و ابزار دقیق صنعتی است و محصولات متنوعی برای اندازه گیری فشار، دما، سطح و جریان و همچنین کاربردهای کالیبراسیون تولید می کند.

تنوع بالای تجهیزات WIKA باعث شده محصولات این برند در صنایع مختلف از تأسیسات و سیستم های عمومی تا صنایع نفت، گاز، پتروشیمی، نیروگاهی، شیمیایی، ماشین سازی و خطوط فرآیندی مورد استفاده قرار گیرند.

در این صفحه می توانید انواع محصولات ویکا موجود یا قابل تأمین از طریق تجهیز صنعت را بررسی کنید و بر اساس نوع تجهیز، مدل و مشخصات فنی موردنیاز به صفحه محصول موردنظر دسترسی داشته باشید.

برای انتخاب دقیق محصول WIKA بهتر است علاوه بر مدل، مشخصاتی مانند رنج اندازه گیری، فشار و دمای فرآیند، نوع سیال، جنس قسمت های در تماس، نوع اتصال، دقت موردنیاز، سیگنال خروجی و شرایط نصب نیز بررسی شوند.

انواع محصولات ویکا

سبد محصولات WIKA تنها به گیج فشار محدود نمی شود و گروه های متنوعی از تجهیزات اندازه گیری و ابزار دقیق را شامل می شود.

مهم ترین گروه های محصولات ویکا عبارت اند از:

  • گیج فشار و مانومتر
  • گیج فشار دیجیتال
  • ترانسمیتر و سنسور فشار
  • ترانسمیتر اختلاف فشار
  • پرشر سوئیچ

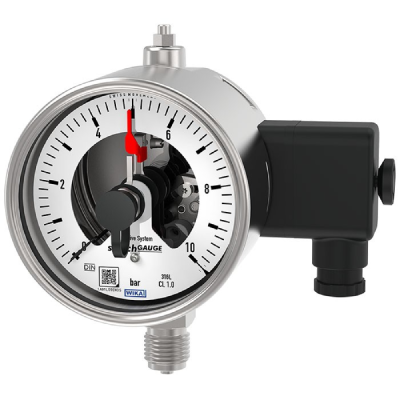

  • گیج فشار کنتاکت دار
  • ترمومتر و گیج دما
  • ترانسمیتر دما
  • RTD و سنسور دما
  • ترموکوپل
  • ترموول
  • دیافراگم سیل
  • تجهیزات حفاظتی گیج فشار
  • تجهیزات اندازه گیری سطح
  • تجهیزات اولیه اندازه گیری جریان
  • تجهیزات کالیبراسیون فشار و دما

انتخاب میان این تجهیزات باید بر اساس Variable مورد اندازه گیری و شرایط واقعی فرآیند انجام شود.

گیج فشار ویکا

یکی از شناخته شده ترین گروه های محصولات این برند، گیج فشار ویکا یا مانومتر WIKA است.

گیج های فشار ویکا در طراحی ها و مدل های مختلف برای اندازه گیری فشار در سیستم های صنعتی تولید می شوند و بسته به کاربرد می توان از مدل های استاندارد، استنلس استیل، روغنی، ایمنی، دیافراگمی یا اختلاف فشار استفاده کرد.

هنگام انتخاب گیج فشار WIKA باید موارد زیر بررسی شوند:

  • محدوده فشار
  • فشار کاری نرمال
  • فشارهای لحظه ای و Overpressure
  • قطر صفحه
  • نوع و سایز اتصال
  • جنس بدنه
  • جنس قسمت های در تماس با سیال
  • دمای سیال و محیط
  • وجود لرزش یا Pulsation
  • نیاز به Liquid Filling
  • کلاس دقت
  • نوع نصب

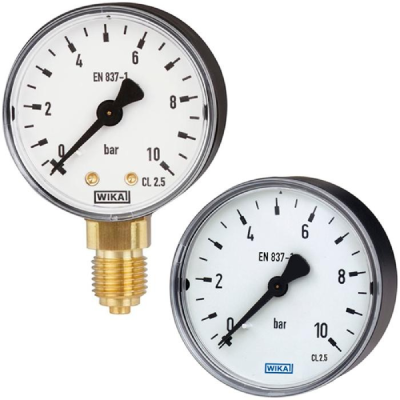

از مدل های شناخته شده این گروه می توان به خانواده های 232.50، 233.50، 232.30، 233.30، 213.53 و 111.10 اشاره کرد.

گیج خشک یا روغنی ویکا؟

وجود مایع پرکننده در گیج فشار لزوماً به معنی دقیق تر بودن گیج نیست. Liquid Filling بیشتر برای کاهش اثر لرزش و نوسان عقربه و محافظت از مکانیزم داخلی در شرایط کاری خاص استفاده می شود.

بنابراین انتخاب بین گیج خشک و روغنی باید بر اساس شرایط واقعی نصب انجام شود.

ترانسمیتر فشار ویکا

برای کاربردهایی که علاوه بر اندازه گیری فشار به ارسال مقدار اندازه گیری شده به PLC، DCS، کنترلر یا سیستم مانیتورینگ نیاز است، می توان از ترانسمیترهای فشار WIKA استفاده کرد.

WIKA مدل های متنوعی از سنسورها و ترانسمیترهای فشار برای کاربردهای عمومی و فرآیندی ارائه می کند.

از مدل های شناخته شده این گروه می توان به موارد زیر اشاره کرد:

WIKA A-10

مدل A-10 یکی از ترانسمیترهای فشار مورد استفاده در کاربردهای عمومی صنعتی و ماشین سازی است.

WIKA S-11

مدل S-11 برای کاربردهایی طراحی شده که استفاده از اتصال Flush Diaphragm می تواند اهمیت داشته باشد؛ برای مثال در بعضی سیالات ویسکوز، آلوده یا شرایطی که فضای مرده اتصال باید محدود شود.

WIKA S-20

S-20 یکی دیگر از خانواده های ترانسمیتر فشار صنعتی WIKA است که برای طیف متنوعی از کاربردهای صنعتی قابل بررسی است.

همچنین مدل ها و خانواده های دیگری مانند IS-20-S، UPT و IPT برای شرایط و کاربردهای متفاوت در سبد محصولات WIKA وجود دارند.

در انتخاب ترانسمیتر فشار ویکا باید صرفاً به Range توجه نکرد. مواردی مانند دقت، Turndown، خروجی، Process Connection، Electrical Connection، متریال Wetted Parts، دمای فرآیند و نیاز به تأییدیه های خاص نیز اهمیت دارند.

ترانسمیتر اختلاف فشار ویکا

برای اندازه گیری Differential Pressure می توان از ترانسمیترهای اختلاف فشار WIKA استفاده کرد.

اندازه گیری اختلاف فشار در کاربردهایی مانند:

  • پایش فیلتر
  • اندازه گیری اختلاف فشار دو نقطه
  • برخی سیستم های اندازه گیری دبی مبتنی بر DP
  • اندازه گیری سطح به روش هیدرواستاتیک
  • پایش تجهیزات فرآیندی

کاربرد دارد.

مدل WIKA DPT-10 یکی از مدل هایی است که در گروه ترانسمیترهای اختلاف فشار این برند مورد توجه قرار می گیرد.

انتخاب DP Transmitter باید بر اساس Differential Pressure Range، Static Pressure، نوع اتصال، شرایط سیال و نوع کاربرد انجام شود.

پرشر سوئیچ ویکا

پرشر سوئیچ WIKA زمانی استفاده می شود که هدف تنها نمایش یا ارسال پیوسته مقدار فشار نیست و سیستم باید در یک فشار تعیین شده یک فرمان سوئیچینگ ایجاد کند.

این فرمان می تواند برای:

  • Alarm
  • روشن یا خاموش کردن تجهیز
  • حفاظت از سیستم
  • Interlock
  • کنترل پمپ یا کمپرسور

استفاده شود.

در انتخاب پرشر سوئیچ ویکا باید به مواردی مانند:

  • Set Point
  • محدوده تنظیم
  • Switching Differential
  • نوع Contact
  • فشار کاری
  • Overpressure
  • نوع سیال
  • شرایط محیطی

توجه شود.

مدل WIKA MW یکی از پرشر سوئیچ هایی است که در سبد فعلی تجهیز صنعت نیز قابل بررسی است.

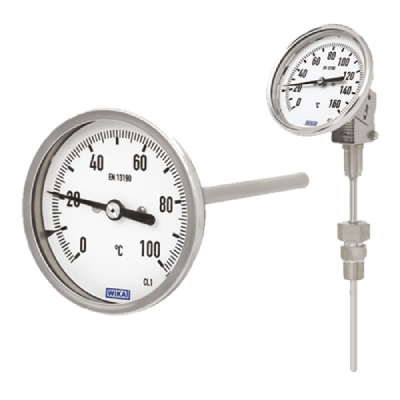

ترمومتر و گیج دما ویکا

گروه مهم دیگر محصولات WIKA مربوط به اندازه گیری مکانیکی دما است.

ترمومترهای عقربه ای ویکا در مدل های مختلف بر اساس اصول اندازه گیری متفاوتی طراحی می شوند که از مهم ترین آن ها می توان به:

  • Bimetal Thermometer
  • Gas-Actuated Thermometer

اشاره کرد.

از مدل های مورد استفاده در این گروه می توان مدل هایی مانند:

  • WIKA A51
  • WIKA A52
  • WIKA A53
  • WIKA R52
  • WIKA 55
  • WIKA F73 / Series 73

را بررسی کرد.

انتخاب ترمومتر مناسب به عواملی مانند رنج دما، قطر صفحه، طول Stem، محل اتصال، جهت نصب، سرعت پاسخ و شرایط محیطی بستگی دارد.

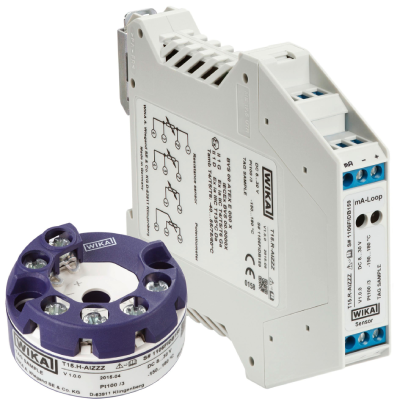

ترانسمیتر دما ویکا

در سیستم های کنترل صنعتی معمولاً اندازه گیری دما باید به سیگنال استاندارد قابل استفاده برای PLC یا DCS تبدیل شود.

در چنین کاربردهایی از ترانسمیتر دما WIKA استفاده می شود.

بسته به مدل، ترانسمیتر دما می تواند برای ورودی هایی مانند RTD یا Thermocouple مورد استفاده قرار گیرد و سیگنال اندازه گیری را برای سیستم کنترل آماده کند.

خانواده WIKA T32 از محصولات شناخته شده این گروه است.

هنگام انتخاب ترانسمیتر دما باید موارد زیر مشخص باشند:

  • نوع سنسور ورودی
  • محدوده اندازه گیری
  • سیگنال خروجی
  • دقت موردنیاز
  • نوع نصب
  • شرایط محیط
  • نیاز به Communication Protocol
  • الزامات منطقه خطرناک

RTD، ترموکوپل و ترموول ویکا

WIKA علاوه بر تجهیزات نمایش و انتقال دما، انواع سنسورهای اندازه گیری دما و تجهیزات حفاظتی آن ها را نیز ارائه می کند.

در این گروه می توان تجهیزاتی مانند:

RTD / Resistance Thermometer

برای اندازه گیری دقیق دما با سنسورهای مقاومتی مانند Pt100،

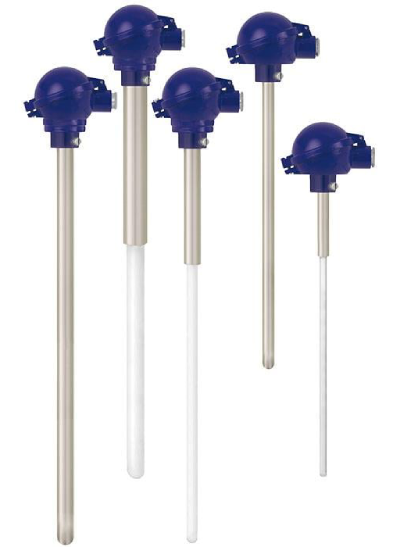

Thermocouple

برای اندازه گیری دما در بازه ها و شرایط فرآیندی مختلف،

و:

Thermowell

برای محافظت مکانیکی سنسور دما در برابر فشار، جریان و شرایط فرآیند

را بررسی کرد.

انتخاب صحیح مجموعه Sensor + Thermowell + Transmitter اهمیت زیادی دارد و این سه بخش نباید مستقل از یکدیگر انتخاب شوند.

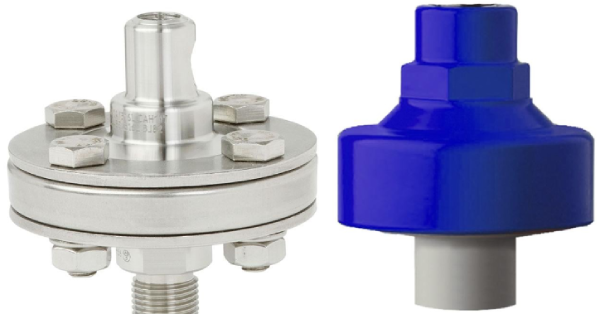

دیافراگم سیل ویکا

در بسیاری از کاربردها اتصال مستقیم گیج یا ترانسمیتر فشار به سیال فرآیندی انتخاب مناسبی نیست.

در این شرایط می توان از دیافراگم سیل WIKA استفاده کرد.

Diaphragm Seal می تواند در کاربردهایی که با شرایطی مانند:

  • سیال خورنده
  • سیال ویسکوز
  • سیال دارای ذرات
  • دمای بالا یا پایین
  • نیاز به اتصال خاص
  • الزامات بهداشتی
  • جلوگیری از تماس مستقیم تجهیز با فرآیند

مواجه هستیم، مورد بررسی قرار گیرد.

نوع دیافراگم، متریال، Filling Fluid، اتصال فرآیندی و نحوه اتصال آن به گیج یا ترانسمیتر باید به صورت یک سیستم کامل انتخاب شوند.

تجهیزات حفاظتی گیج فشار ویکا

برای افزایش دوام یا امکان استفاده صحیح از تجهیزات اندازه گیری فشار می توان از Accessories مناسب استفاده کرد.

از جمله:

اسنابر ویکا

برای کاهش اثر Pulsation و تغییرات سریع فشار بر گیج قابل استفاده است.

Overpressure Protector

برای محافظت از تجهیز اندازه گیری در برابر فشارهایی که از محدوده تعیین شده بالاتر می روند استفاده می شود.

Syphon

در بعضی کاربردهای دمای بالا مانند خطوط بخار می تواند برای کاهش انتقال مستقیم دمای فرآیند به گیج مورد استفاده قرار گیرد.

انتخاب این تجهیزات باید براساس علت واقعی مشکل انجام شود؛ استفاده از Accessory نامناسب می تواند پاسخ اندازه گیری را نیز تحت تأثیر قرار دهد.

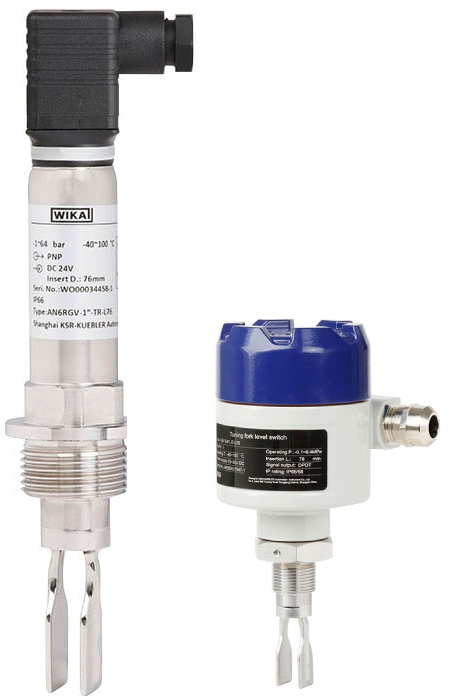

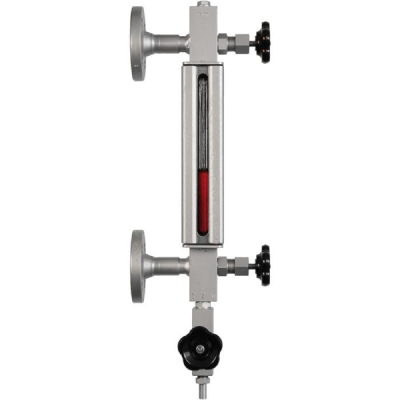

تجهیزات اندازه گیری سطح WIKA

سبد WIKA شامل تجهیزات اندازه گیری و پایش سطح نیز می شود.

بسته به کاربرد می توان تجهیزاتی مانند:

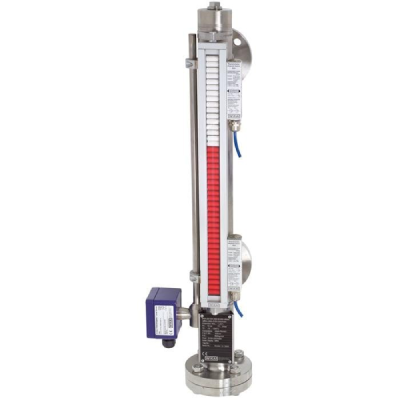

  • Magnetic Level Indicator
  • Float Level Switch
  • Level Transmitter

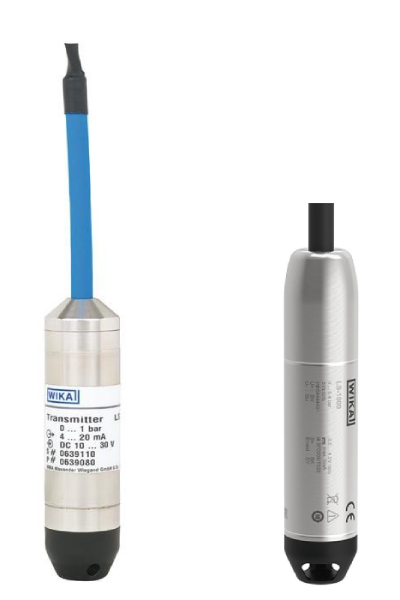

  • Submersible Pressure Sensor
  • Optoelectronic Level Switch

را مورد بررسی قرار داد.

برای انتخاب روش مناسب اندازه گیری سطح باید مواردی مانند نوع مخزن، فشار و دما، چگالی سیال، وجود فوم یا بخار، ارتفاع اندازه گیری و نیاز به خروجی پیوسته یا سوئیچینگ مشخص باشند.

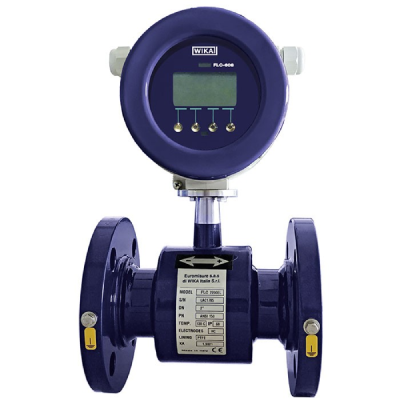

تجهیزات اندازه گیری جریان WIKA

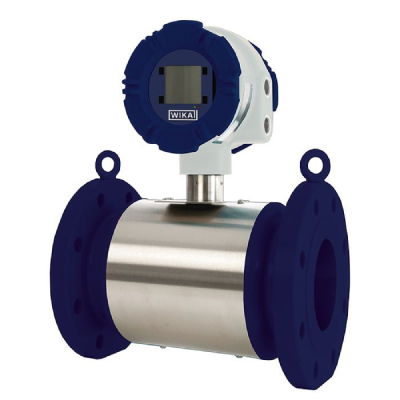

WIKA در حوزه Flow Measurement نیز تجهیزاتی برای اندازه گیری جریان ارائه می کند.

بخش مهمی از این سبد شامل Primary Flow Elements است؛ تجهیزاتی مانند:

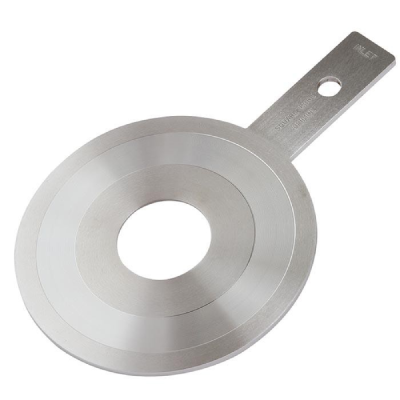

  • Orifice Plate
  • Meter Run
  • Flow Nozzle
  • Venturi Tube
  • Pitot Tube
  • Restriction Orifice

که می توانند در سیستم های اندازه گیری و کنترل جریان مورد استفاده قرار گیرند.

هنگام انتخاب این تجهیزات، Flow Rate، سایز خط، سیال، فشار، دما، افت فشار قابل قبول و استاندارد طراحی باید به طور همزمان بررسی شوند.

تجهیزات کالیبراسیون ویکا

WIKA در حوزه Calibration نیز سبد گسترده ای از تجهیزات فشار، دما و کمیت های الکتریکی ارائه می کند.

این محصولات شامل گروه هایی مانند:

  • Digital Pressure Gauge
  • Handheld Pressure Calibrator
  • Process Calibrator
  • Pressure Controller
  • Pressure Balance / Dead Weight Tester
  • Hand Pump
  • Temperature Calibrator

می شوند.

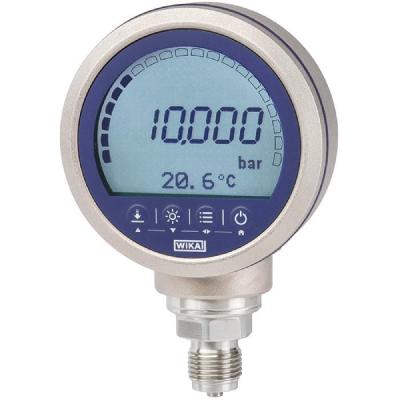

مدل هایی مانند CPG1500، CPH6200، CPH7000، CPC4000 و CPB3800 در بخش تجهیزات کالیبراسیون WIKA قابل بررسی هستند.

در انتخاب تجهیزات کالیبراسیون، تنها Range مهم نیست و باید مواردی مانند Accuracy، Reference Accuracy، Stability، Resolution و نسبت دقت تجهیز مرجع به تجهیز تحت آزمون نیز بررسی شوند.

راهنمای انتخاب محصولات ویکا

تنوع بالای محصولات WIKA باعث می شود انتخاب صرفاً بر اساس نام برند یا حتی شماره مدل کافی نباشد.

پیش از خرید بهتر است این اطلاعات مشخص شوند:

  1. چه پارامتری قرار است اندازه گیری شود؟

فشار، اختلاف فشار، دما، سطح یا جریان؟

  1. اندازه گیری محلی است یا سیگنال لازم است؟

اگر فقط مشاهده محلی نیاز باشد ممکن است گیج مکانیکی کافی باشد.

اگر مقدار باید به PLC یا DCS ارسال شود، معمولاً سنسور یا ترانسمیتر موردنیاز است.

  1. Range واقعی فرآیند چقدر است؟

تجهیز نباید فقط بر اساس Maximum Pressure یا Temperature انتخاب شود. محدوده عادی کارکرد نیز باید مشخص باشد.

  1. سیال چیست؟

آب، هوا، بخار، گاز، روغن یا سیال خورنده؟

نوع سیال مستقیماً روی متریال Wetted Parts و انتخاب Diaphragm Seal اثر می گذارد.

  1. اتصال فرآیندی چیست؟

نوع Thread، Flange، سایز اتصال و محل نصب باید با سیستم موجود سازگار باشند.

  1. چه خروجی یا پروتکلی لازم است؟

در تجهیزات الکترونیکی باید Signal و Communication موردنیاز سیستم کنترل مشخص شود.

  1. شرایط محیطی چگونه است؟

دمای محیط، رطوبت، لرزش، محیط خورنده و Hazardous Area ممکن است روی انتخاب مدل اثر بگذارند.

قیمت محصولات ویکا

قیمت محصولات ویکا ثابت نیست و با توجه به نوع تجهیز و Configuration انتخاب شده متفاوت است.

مهم ترین عوامل موثر بر قیمت محصولات WIKA عبارت اند از:

  • مدل و سری محصول
  • محدوده اندازه گیری
  • کلاس دقت
  • جنس بدنه و قسمت های در تماس با سیال
  • نوع اتصال فرآیندی
  • سایز اتصال
  • نوع خروجی
  • Communication Protocol
  • نوع Enclosure
  • درجه حفاظت
  • تأییدیه های موردنیاز
  • وجود Diaphragm Seal یا Accessories
  • شرایط کالیبراسیون
  • موجودی و شرایط تأمین
  • نرخ ارز

به همین دلیل برای استعلام دقیق قیمت بهتر است مدل کامل یا مشخصات فنی فرآیند ارائه شود.

خرید محصولات ویکا از تجهیز صنعت

برای خرید محصولات ویکا WIKA می توانید مدل موردنظر یا مشخصات فنی کاربرد خود را برای کارشناسان تجهیز صنعت ارسال کنید.

در صورتی که شماره مدل کامل در اختیار ندارید، اطلاعاتی مانند:

  • نوع تجهیز
  • رنج اندازه گیری
  • سیال
  • فشار و دما
  • نوع اتصال
  • متریال
  • نوع خروجی
  • شرایط نصب
  • تأییدیه موردنیاز

می تواند برای بررسی و انتخاب مدل مناسب مورد استفاده قرار گیرد.

برای استعلام قیمت محصولات ویکا، بررسی موجودی یا انتخاب مدل مناسب، با کارشناسان فروش تجهیز صنعت در ارتباط باشید.

سوالات متداول درباره محصولات ویکا

تصویر بارگذار

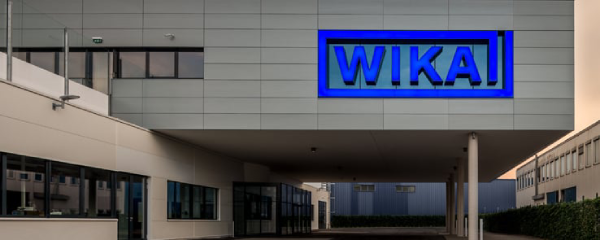

WIKA یک برند آلمانی در حوزه تجهیزات اندازه گیری و ابزار دقیق است و محصولات متنوعی برای اندازه گیری فشار، دما، سطح، جریان و کالیبراسیون ارائه می کند.

گیج های فشار، ترانسمیترهای فشار، ترمومترها، سنسورها و ترانسمیترهای دما، دیافراگم سیل، پرشر سوئیچ و تجهیزات کالیبراسیون از مهم ترین گروه های محصولات WIKA هستند.

حداقل باید رنج فشار، قطر صفحه، نوع و سایز اتصال، جنس قسمت های در تماس، شرایط دما و وجود لرزش یا Pulsation مشخص باشد.

گیج فشار معمولاً برای نمایش محلی مقدار فشار استفاده می شود؛ در حالی که ترانسمیتر فشار مقدار اندازه گیری شده را به سیگنال قابل استفاده برای سیستم کنترل تبدیل می کند.

پاسخ به این سؤال به Range، دقت، نوع سیال، اتصال، خروجی، شرایط محیطی و کاربرد بستگی دارد. مدل هایی مانند A-10، S-11 و S-20 برای کاربردهای متفاوت طراحی شده اند و نباید فقط براساس قیمت انتخاب شوند.

بسته به نوع سیال می توان از متریال مناسب یا سیستم های Diaphragm Seal استفاده کرد. سازگاری متریال با سیال باید برای Configuration موردنظر بررسی شود.

مدل، Range، متریال، نوع اتصال، دقت، خروجی، تأییدیه ها، Accessories و شرایط تأمین از عوامل اصلی تعیین قیمت هستند.

اگر مدل کامل محصول را دارید، ارسال Model / Part Number بهترین روش است. در غیر این صورت می توانید مشخصات فرآیند و نیاز فنی خود را برای بررسی مدل مناسب ارسال کنید.
