معرفی محصول

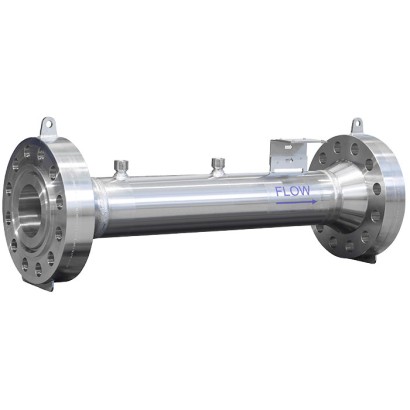

ونتوری تیوب ویکا یک المان اندازه‌گیری دبی است که برای مایع، گاز و بخار مناسب است. این خانواده به‌ویژه برای اندازه‌گیری سیالات و گازهای تمیز توصیه شده است؛ بنابراین دامنه کاربرد کلی آن شامل سه حالت سیال است، در حالی که تأکید ویژه بر تمیز بودن مایع یا گاز است.
از ویژگی‌های اعلام‌شده برای این خانواده، بازیابی فشار بالا و نیاز کم به لوله‌کشی بالادستی و پایین‌دستی است. این دو ویژگی، مزیت‌های عملکردی و الزامات لوله‌کشی ذکرشده برای ونتوری تیوب هستند.
نحوه عملکرد
برای خانواده ونتوری تیوب، دقت اندازه‌گیری تا ±۰٫۵٪ دبی واقعی با کالیبراسیون اعلام شده است؛ قید کالیبراسیون بخشی از همین مشخصه است. همچنین تکرارپذیری اندازه‌گیری ۰٫۱٪ گزارش شده است. دقت و تکرارپذیری دو مشخصه جداگانه‌اند و هرکدام بیانگر جنبه متفاوتی از عملکرد اندازه‌گیری هستند.
متریال و ساخت
در مدل FLC-VT-BAR، ساخت از قطعه‌کار یا بار استاک انجام می‌شود. این توصیف روش ساخت همین مدل است و به مدل دیگر خانواده تعمیم داده نمی‌شود.
مدل FLC-VT-WS به‌عنوان ونتوری تیوب کلاسیک معرفی شده و ساخت آن از ورق‌های جوش‌خورده است. تفاوت این دو شرح ساخت، به دو مدل نام‌برده مربوط است؛ برای FLC-VT-BAR ساخت از بار استاک و برای FLC-VT-WS ساخت از ورق‌های جوش‌خورده بیان شده است.
سایز و نوع اتصال
محدوده سایز نامی FLC-VT-BAR از ۵۰ تا ۸۰۰ میلی‌متر، معادل ۲ تا ۳۱٫۵ اینچ، است. نسبت بتای این مدل ۰٫۳ تا ۰٫۷۵ و محدوده عدد رینولدز آن ۲×۱۰⁴ تا ۳٫۲×۱۰⁶ است. دقت اعلام‌شده برای آن ۰٫۷ تا ۳٪ ضریب تخلیه ارائه‌شده است.
برای FLC-VT-WS، سایز نامی ۲۰۰ تا ۱۲۰۰ میلی‌متر، معادل ۷٫۹ تا ۴۷٫۲ اینچ، گزارش شده است. نسبت بتا در این مدل ۰٫۴ تا ۰٫۷ و محدوده عدد رینولدز ۴×۱۰⁴ تا ۱×۱۰⁶ است؛ دقت آن نیز ۱٫۵ تا ۳٪ ضریب تخلیه ارائه‌شده اعلام شده است. هر محدوده و مقدار در این بخش مختص همان مدل نام‌برده است.
مشخصات فنی ونتوری تیوب ویکا؛ مشخصات و انتخاب
| کاربرد و معرفی | دیس‌های ونتوری به‌ویژه برای اندازه‌گیری سیالات و گازهای تمیز مناسب هستند. |
|---|---|
| پرنسپ / عملکرد | بازیابی فشار بالا و نیاز کم به لوله‌کشی بالادستی و پایین‌دستی |
| کاربرد | مناسب برای اندازه‌گیری دبی مایع، گاز و بخار |
| دقت | دقت تا ±۰٫۵٪ دبی واقعی با کالیبراسیون |
| تکرارپذیری | تکرارپذیری اندازه‌گیری ۰٫۱٪ |
| روش ساخت FLC-VT-BAR | مدل FLC-VT-BAR از قطعه‌کار (بار استاک) ساخته می‌شود. |
| روش ساخت FLC-VT-WS | مدل FLC-VT-WS یک دیس ونتوری کلاسیک است که از ورق‌های جوش‌خورده ساخته می‌شود. |
| محدوده سایز نامی FLC-VT-BAR | سایز نامی ۵۰ تا ۸۰۰ میلی‌متر (۲ تا ۳۱٫۵ اینچ) |
| نسبت بتا FLC-VT-BAR | نسبت بتا ۰٫۳ تا ۰٫۷۵ |
| عدد رینولدز FLC-VT-BAR | عدد رینولدز ۲×۱۰۴ تا ۳٫۲×۱۰۶ |
| دقت FLC-VT-BAR | دقت ۰٫۷ تا ۳٪ ضریب تخلیه ارائه‌شده |
| محدوده سایز نامی FLC-VT-WS | سایز نامی ۲۰۰ تا ۱۲۰۰ میلی‌متر (۷٫۹ تا ۴۷٫۲ اینچ) |
| نسبت بتا FLC-VT-WS | نسبت بتا ۰٫۴ تا ۰٫۷ |
| عدد رینولدز FLC-VT-WS | عدد رینولدز ۴×۱۰۴ تا ۱×۱۰۶ |
| دقت FLC-VT-WS | دقت ۱٫۵ تا ۳٪ ضریب تخلیه ارائه‌شده |
سوالات متداول
ونتوری تیوب ویکا برای اندازه‌گیری دبی چه سیالاتی مناسب است؟
برای اندازه‌گیری دبی مایع، گاز و بخار مناسب است و به‌ویژه برای مایعات و گازهای تمیز معرفی شده است.
روش ساخت مدل‌های FLC-VT-BAR و FLC-VT-WS چه تفاوتی دارد؟
FLC-VT-BAR از قطعه‌کار یا بار استاک ساخته می‌شود؛ FLC-VT-WS یک ونتوری تیوب کلاسیک است که از ورق‌های جوش‌خورده ساخته می‌شود.
محدوده سایز نامی مدل FLC-VT-BAR چقدر است؟
سایز نامی FLC-VT-BAR از ۵۰ تا ۸۰۰ میلی‌متر، معادل ۲ تا ۳۱٫۵ اینچ، است.
دقت اعلام‌شده برای FLC-VT-WS چقدر است؟
دقت FLC-VT-WS برابر ۱٫۵ تا ۳٪ ضریب تخلیه ارائه‌شده اعلام شده است.
