فلومتر ویکا و تجهیزات اندازه‌گیری فلو

فلومتر و تجهیزات اندازه گیری فلو ویکا

تجهیزات اندازه گیری فلو ویکا (Wika) شامل المان های اولیه جریان مانند اوریفیس پلیت، ونتوری تیوب، فلو نازل و پیتوت تیوب است. این تجهیزات براساس اختلاف فشار کار می کنند و معمولاً همراه با ترانسمیتر فشار تفاضلی استفاده می شوند. سوییچ جریان و سنسورهای جریان هوا نیز تجهیزات مکمل این مجموعه را تشکیل می دهند.

ویکا (Wika) برند صاحب سبک آلمانی است که در تجهیزات اندازه گیری فلو بیشتر روی بخش های مکانیکی و صنعتی تمرکز دارد. از محصولات ویکا برای تکمیل و مونتاژ فلومتر های الکترونیکی استفاده می شود. مهمترین نکته هنگام خرید فلومتر و تجهیزات فلو ویکا هماهنگی المان اندازه گیری با نوع سیال، سرعت و قطر خط است که در این مطلب همراه با معرفی کامل تجهیزات Flbw switch wika بررسی خواهیم کرد.

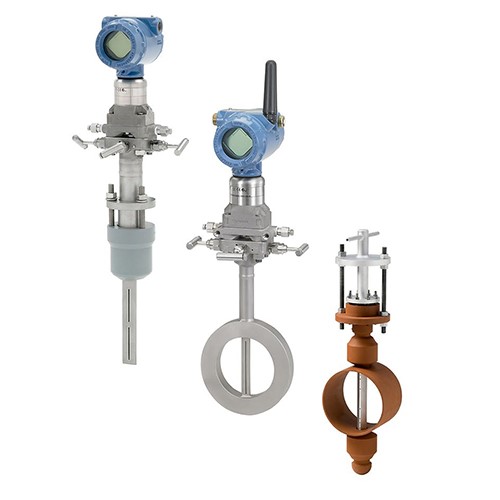

المان های اولیه اندازه گیری جریان ویکا

Primary Flow Elements (المان های اولیه اندازه گیری) بخشی از سیستم اندازه گیری جریان هستند که مستقیم در مسیر سیال قرار می گیرند. این المان ها با ایجاد تغییر در سطح مقطع یا مسیر جریان، قادر به تولید اختلاف فشار هستند که مبنای محاسبه دبی است. تمرکز برند Wika برای طراحی و تولید این المان های اولیه است.

Wika المان هایی مانند اوریفیس پلیت، ونتوری تیوب، فلو نازل و پیتوت تیوب را برای ایجاد اختلاف فشار در مسیر عبور سیال تولید می کند. ویکا سازنده نهایی فلومترهای تمام الکترونیکی با ترانسمیتر برای انتقال سیگنال نیست، بلکه این المان ها را به  عنوان سنسورهای مکانیکی ایجاد اختلاف فشار تولید می کند. این اختلاف فشار توسط ترانسمیتر فشار تفاضلی اندازه گیری خواهد شد تا در نهایت دبی خط براساس فرمول های استاندارد محاسبه گردد و توسط ترانسمیتر ها تبدیل به یک سیگنال استاندارد برای انتقال داده به PLC یا کنترلر شود. اما وظیفه فلومتر و تجهیزات فلو ویکا در همان مرحله مکانیکی ایجاد اختلاف فشار در مسیر عبور سیال است.

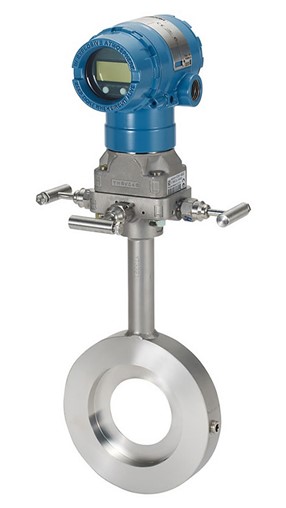

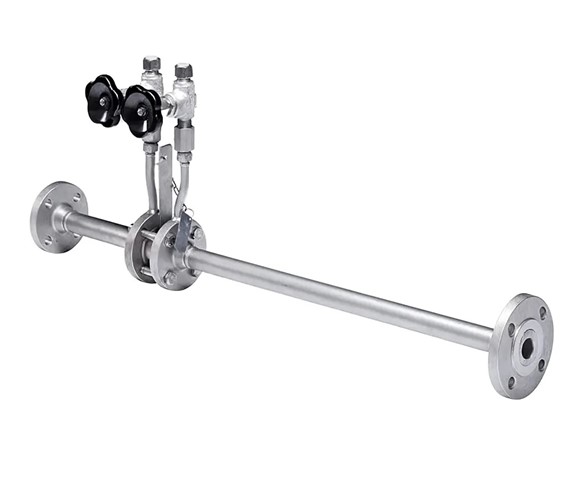

اوریفیس پلیت (Orifice) ویکا

اوریفیس پلیت المان اولیه Flbw switch wika است که مطابق با استاندارد ISO 5167 طراحی می شود. این المان در واقع یک صفحه نازک با سوراخ مرکزی است که در مسیر جریان قرار می گیرد. قطر سوراخ اوریفیس پلیت های ویکا طوری طراحی  شده که در دبی کامل قادر به ایجاد اختلاف فشار مشخصی باشند. این اختلاف فشار توسط ترانسمیتر اندازه گیری و به دبی تبدیل می شود.

اوریفیس پلیت های ویکا برای اندازه گیری دبی مایعات، گازها و بخار کارایی دارند و دقت آنها 0.5± درصد از دبی واقعی با قابلیت تکرارپذیری 0.1 درصد است. از اوریفیس ویکا در نیروگاه ها، صنایع تولید و پالایش نفت، تصفیه آب، گاز و پتروشیمی برای اندازه گیری جریان سیالات تمیز و تکفاز استفاده می کنند. اگر به  دنبال یک روش ساده، اقتصادی و قابل  اعتماد برای اندازه گیری دبی هستید، اوریفیس پلیت ویکا گزینه مناسبی است.

اوریفیس پلیت ویکا مدل FLC-O

مدل FLC-OP اوریفیس پلیت استاندارد ویکا و ساده ترین نوع المان اولیه اندازه گیری دبی این برند است. در این مدل، قطر سوراخ اوریفیس به  صورت دقیق محاسبه می شود تا در دبی کامل اختلاف فشار مشخصی ایجاد گردد. FLC-OP برای اندازه گیری جریان مایعات، گاز و بخار مناسب است. نصب این اوریفیس بین دو فلنج انجام می گردد و سطح آب بندی آن بسته به شرایط می تواند از نوع FF، RF یا RTJ باشد. این مدل از پرکاربردترین المان های اندازه گیری دبی ویکا است.

اوریفیس ویکا مدل FLC-AC

مدل FLC-AC یک محفظه حلقوی است که برای شرایط سخت فرایندی طراحی شده  است. این مدل بین فلنج های موجود در خط نصب می شود و نقش تثبیت کننده فشار را بر عهده دارد. درون محفظه این مدل، شکافی بین جداره داخلی لوله و بدنه قرار دارد که فشار غیریکنواخت را جبران می کند و در جریان های ناپایدار قادر است تا اندازه گیری را پایدارتر کند. اوریفیس مدل FLC-AC را زمانی انتخاب کنید که شرایط فرآیند پیچیده است و به سیگنال قابل  اعتماد نیاز دارید.

اوریفیس ویکا مدل FLC-FL

مدل FLC-FL نوعی فلنج اوریفیس تخصصی ساخت برند ویکا است که برای نصب روی فلو نازل ها طراحی شده  است. در این مدل، جفت فشار گیری ها مستقیماً روی بدنه فلنج ماشین کاری شده  است. در نتیجه تمیزتر نصب  شده و دقت بهتری در دریافت فشار و کاهش نقاط احتمالی خطا دارد. این مدل به جک اسکرو مجهز است که امکان باز کردن و تعویض اوریفیس پلیت را ساده تر می کند.

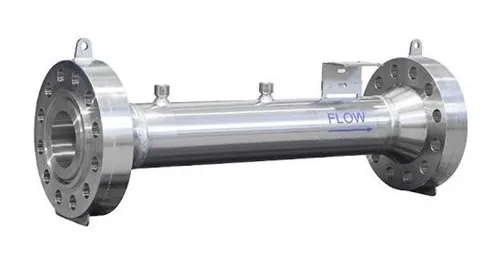

لوله ونتوری (Venturi) ویکا

لوله ونتوری ویکا یک المان اولیه Flbw switch wika است که مطابق با اصول استاندارد اندازه گیری اختلاف فشار طراحی می شود. این تجهیز کمترین افت فشار را در بین المان های فلو ویکا دارد و برای اندازه گیری مایعات، گاز و بخار مناسب است.

ونتوری تیوپ ویکا از یک بخش ورودی مخروطی و یک بخش خروجی پخش کننده تشکیل شده  است. سیال در بخش ورودی شتاب می گیرد و اختلاف فشار ایجاد می شود. بخش خروجی نیز فشار را تا حد زیادی بازیابی می کند. دقت اندازه گیری ونتوری ویکا 0.5± درصد با قابلیت تکرارپذیری 0.1 درصد است. بنابراین کمترین افت فشار را ایجاد کرده و نیاز کمتری به مسیر مستقیم قبل و بعد از محل نصب دارد. انواع ونتوری ویکا در دو مدل FLC-VT-BAR و FLC-VT-WS عرضه می شوند.

لوله ونتوری ویکا مدل FLC-VT-BAR

یک لوله ونتوری است که از میله توپر ماشین کاری ساخته شده  است. در این روش کل بدنه لوله و ونتوری را از یک قطعه فلزی یکپارچه می تراشند و هیچ جوشی در مسیر جریان وجود ندارد. همین موضوع باعث شده تا این مدل دقت هندسی بالا، مقاومت مکانیکی قابل  توجه و رفتار پایدار در برابر تغییرات دما و فشار داشته باشد. اگر کیفیت اندازه گیری در اولویت است و یا فرآیند از نظر فشار و دما شرایط حساسی دارد از این مدل ونتوری استفاده می کنند.

لوله ونتوری ویکا مدل FLC-VT-WS

یک نوع لوله ونتوری است که از ورق فلزی جوشکاری شده ساخته می شود. در این مدل، بخش های مختلف ونتوری از ورق برش خورده و سپس با جوش به یکدیگر متصل می شوند. این روش ساخت برای طراحی لوله ونتوری در سایزهای بزرگ اقتصادی است. اما دقت این مدل به کیفیت جوش بستگی دارد و شرکت Wika برای ساخت قطعات جوشکاری شده حساسیت بالایی را اعمال می کند. از لوله ونتوری ویکا مدل FLC-VT-WS برای خطوط عمودی و قطرهای بزرگ استفاده می کنند.

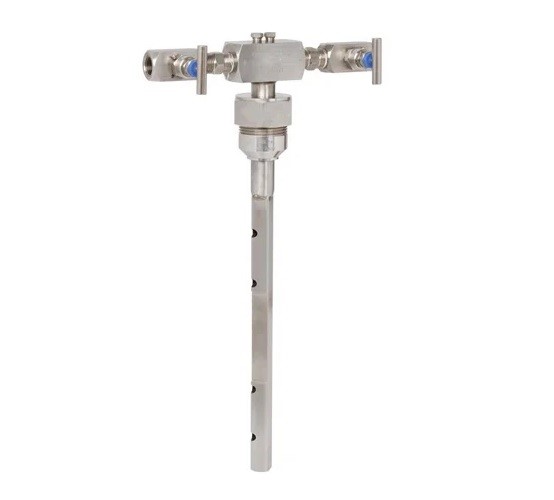

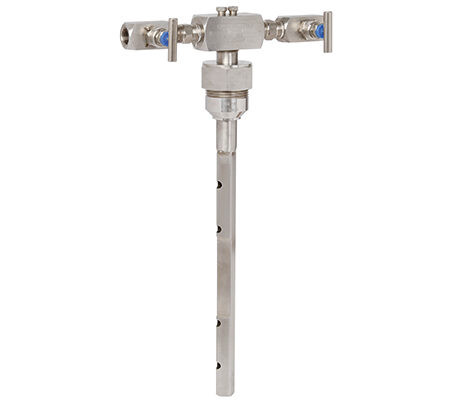

پیتوت تیوب ویکا (Pitot Tube)

پیتوت تیوب ویکا یکی دیگر از المان های اولیه اندازه گیری جریان است که براساس اصل فشار تفاضلی کار می کند. این تجهیز در دسته بندی فلومتر و تجهیزات فلو ویکا برای اندازه گیری جریان مایعات، گازها و بخار در خطوط با قطر بزرگ کارایی دارد.

پیتوت تیوب اختلاف بین فشار استاتیک و فشار دینامیکی را اندازه گیری می کند. در این المان دبی حجمی با استفاده از اصل برنولی و قطر داخلی لوله محاسبه می شود. دقت اندازه گیری پیتوت تیوب های ویکا 2± درصد از دبی واقعی با قابلیت تکرارپذیری 0.1 درصد است. Wika این تیوب ها را از جنس استنلس استیل AISI 316 می سازد. همچنین در دو نسخه مدل های FLC-APT-E و FLC-APT-F عرضه می کند. نسخه E قابل بیرون کشیدن است و برای سرویس و تمیزکاری مناسب است. اما نسخه F ثابت است و برای نصب ساده تر و قیمت اقتصادی تر انتخاب می شود. اگر خط فرآیندی با قطر بزرگی دارید که افت فشار نباید زیاد شود، نصب پیتوت تیوب ویکا به  عنوان المان اندازه گیری دبی، انتخاب اقتصادی و هوشمندانه است.

پیتوت تیوب ویکا مدل FLC-APT-E

مدل FLC-APT-E نسخه قابل بیرون کشیدن پیتوت تیوب ویکا است. این طراحی به اپراتور اجازه می دهد بدون تخلیه کامل خط یا توقف طولانی پیتوت را برای بازرسی، تمیزکاری یا تعویض کند. این قابلیت در فرآیندهایی که رسوب، آلودگی یا نیاز به نگهداری دوره ای وجود دارد ارزش عملیاتی بالایی ایجاد می کند. مدل FLC-APT-E برای خطوطی انتخاب می شود که قابلیت سرویس پذیری در کنار دقت اندازه گیری اهمیت دارد.

پیتوت تیوب ویکا مدل FLC-APT-F

مدل FLC-APT-F نسخه ثابت پیتوت تیوپ ویکا است که به  صورت دائمی در خط نصب می شود. این مدل ساختار ساده تری دارد و هزینه نصب آن به  مراتب کمتر از نسخه قابل بیرون کشیدنی است. مدل FLC-APT-F برای کاربردهایی مناسب است که سیال تمیز است و نیازی به باز کردن یا تمیزکاری مداوم پیتوت وجود ندارد. از مدل FLC-APT-F برند ویکا برای اندازه گیری جریان در خطوط عمومی، آب و گاز تمیز استفاده می کنند. خصوصاً که می تواند انتخابی اقتصادی تر و ساده تر باشد.

سوییچ جریان ویکا (Flow Switch)

سوئیچ جریان ویکا برای تشخیص وجود یا قطع جریان در خطوط مایعات طراحی شده  است. این تجهیز در دو گروه الکترونیکی و الکترومکانیکی عرضه می شود و نقش محافظتی در سیستم های صنعتی دارد.

سوییچ جریان قطعه ای است که وضعیت جریان را پایش می کند و در صورت قطع یا کاهش آن، سیگنال سوئیچینگ را ارسال خواهد کرد. این سیگنال نیز برای کنترل و جلوگیری از خرابی سیستم استفاده می شود. Wika مدل های مختلف FSD-3، FSD-4 با طراحی الکترونیکی و FSM-6100 را از نوع الکترومکانیکی برای تشخیص قطع جریان عرضه می کند. مدل های الکترونیکی قابلیت تنظیم دقیق، نمایشگر دیجیتالی و خروجی آنالوگی دارند. اما مدل الکترومکانیکی ساده تر و اقتصادی تر است. در سیستم های خنک کاری، روانکاری، پمپ ها و تصفیه آب می توانید از این فلوسوییچ های ویکا برای جلوگیری از خشک کاری پمپ ها استفاده کنید.

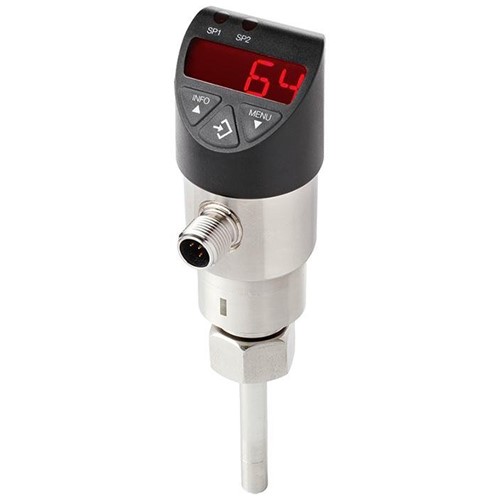

سوییچ جریان ویکا مدل FSD-4

مدل FSD-4 یک سوئیچ جریان الکترونیکی ویکا است که برای نظارت بر جریان مایعات براساس اصل حرارتی ​طراحی شده است. این روش اندازه گیری بدون قطعه متحرک است و همین موضوع باعث حذف سایش مکانیکی و افزایش طول عمر تجهیز می شود. این مدل می تواند مقادیر مطلق جریان در واحدهای مختلف و مقادیر نسبی را نمایش دهد. خروجی آنالوگی برای جریان و دمای سیال نیز دارد و سیگنال کنترلی برای PLC ارسال می کند.

سوئیچ جریان ویکا مدل FSD-3

مدل FSD-3 از نوع سوئیچ جریان الکترونیکی بدون نمایشگر است. این مدل برای کاربردهایی مناسب است که نیاز به نمایشگر محلی ندارند و صرفاً سیگنال سوئیچینگ کافی است. تنظیم نقطه سوئیچ در این مدل ساده تر است و برای نصب روی سیستم های روانکاری، مدارهای خنک کننده و حفاظت از پمپ ها استفاده می شود.

سوئیچ جریان ویکا مدل FSM-6100

مدل FSM-6100 یک سوئیچ جریان الکترومکانیکی ویکا است که برای تشخیص قطع جریان آب و مایعات غیر خورنده طراحی شده است. تکرار پذیری نقطه تغییر این فلوسوئیچ 0.5 درصد است و طول عمر مکانیکی آن برای بیش از ۵۰۰ هزار سیکل کاری عنوان شده است. از مدل FSM-6100 بیشتر در کولرهای صنعتی، بخاری های صنعتی و در کل خطوطی که نبود آب می تواند باعث یخ زدگی یا خرابی سیستم شود، استفاده می کنند.

راهنمای انتخاب فلومتر و تجهیزات فلو ویکا

انتخاب تجهیزات اندازه گیری wika flbw measurement باید براساس مشخصات دقیق فرایند انجام شود. پارامترهایی مثل نوع سیال، عدد رینولدز، دبی، فشار، دما و قطر خط مستقیماً روی نوع المان و دقت اندازه گیری نقش دارند. بررسی پارامترهای زیر هنگام خرید فلومتر و تجهیزات فلو ویکا الزامی است:

ارزیابی نوع سیال و فاز جریان

ابتدا مشخص کنید که سیال مایع، گاز یا بخار است. تجهیزات Flow Switch Wika برای سیالات تکفاز که کل مقطع لوله را پر می کنند، طراحی شده اند. وجود ذرات، رطوبت یا جریان دو فازی ممکن است دقت اندازه گیری را به شدت کاهش دهد.

بررسی عدد رینولدز و ضریب جریان

المان های اولیه فلو در محدوده مشخصی از عدد رینولدز رفتار پایداری دارند. خارج شدن از این محدوده، ضریب جریان را غیر خطی می کند. لذا برای انتخاب فلومترهای ویکا در دبی های خیلی پایین یا سیالات خیلی ویسکوز دقت بیشتری داشته باشید.

مشخص کردن محدوده دبی و افت فشار

حتماً دبی حداقل، نرمال و حداکثر فرایند را مشخص کنید. اوریفیس ویکا افت فشار بیشتری ایجاد می کند، اما قیمت آن اقتصادی تر است. در مقابل المان ونتوری ویکا افت فشار کمتری دارد و برای سیستم ها با فشار تفاضلی کم مناسب تر است.

مشخصات خط لوله را استخراج کنید

حتماً نکته هایی مانند قطر داخلی، ضخامت جداره و مسیر مستقیم قبل و بعد از المان را بررسی کنید. اوریفیس ویکا به مسیر مستقیم بیشتری در مقایسه با ونتوری ها نیاز دارد. و یا پیتوت تیوب ویکا برای نصب روی خطوط بزرگ و مسیرهایی با محدودیت مکانیکی انعطاف پذیرتر است.

ارزیابی فشار و دمای کاری

فشار و دمای فرایند تعیین کننده متریال و کلاس اتصال است. برای دماها و فشارهای بالا، متریال و طراحی باید مطابق استاندارد انتخاب شود. لذا باید محدوده کاری هر مدل را با شرایط خط تطبیق دهید.

انتخاب نوع خروجی و تجهیزات جانبی

در پایان باید مشخص کنید که فقط به سوئیچینگ نیاز دارید یا باید اندازه گیری پیوسته دبی را طراحی کنید. برای اندازه گیری پیوسته، المان اولیه باید با ترانسمیتر فشار تفاضلی ترکیب شود. اما در صورت نیاز به تشخیص قطع جریان، نصب یک مدل سوئیچ جریان ویکا کافی است.

قیمت فلومتر و تجهیزات فلو ویکا

قیمت تجهیزات اندازه گیری فلو برند ویکا به عوامل مختلفی مانند نوع المان، متریال، سایز و دقت بستگی دارد. برای استعلام دقیق wika flbw measurement، اول باید بررسی کنید که دقیقاً به چه نوع المان با چه مشخصاتی نیاز دارید. عوامل اصلی تاثیرگذار بر قیمت فلومتر و تجهیزات فلو ویکا به قرار زیر هستند:

• معمولا اوریفیس پلیت ویکا از مدل های ونتوری و پیتوت ارزان تر است. مگر آنکه در ساخت آن از متریال خاصی استفاده کرده باشند.
• قیمت المان های اندازه گیری با متریال استنلس استیل پایه است. آلیاژ های خاص هزینه را بالاتر می برند.
• المان ها با دقت بالاتر و خروجی آنالوگی گران تر هستند.
• نسخه قابل بیرون کشیدنی فلومترهای ویکا از نسخه های ثابت گران تر است.
• گواهی ها مانند XE و IP نیز در تعیین نهایی قیمت نقش دارند.

انتخاب فلومتر و تجهیزات فلو ویکا روی دقت اندازه گیری، کنترل فرایند و حتی هزینه های بلند مدت خط اثر می گذارند. خیلی از مشتریان ابتدا فقط قیمت محصولات را می پرسند. اما بعد از چند سوال ساده متوجه می شوند که نوع سیال، دبی و شرایط خط تعیین می کند که کدام تجهیز واقعاً به کارشان می آید. برای مشاوره فنی و ارزیابی شرایط پروژه می توانید از تیم کارشناسی پیکاتک استفاده کنید. کارشناسان ما در پیکاتک به شما کمک می کنند که از میان انواع المان فلومتر ویکا بهترین مدل را متناسب با شرایط تخصصی پروژه تهیه کنید.

سوالات متداول

چطور بفهمیم که اوریفیس پلیت برای خط مناسب تر است یا ونتوری؟

اگر هزینه و سادگی اولویت دارد، اوریفیس را بخرید. اما اگر افت فشار کم و دقت بالا را بخواهید، تهیه ونتوری را توصیه می کنیم.

پیتوت تیوب برای چه قطر لوله ای مناسب تر است؟

از پیتوت تیوب ویکا برای خطوط بزرگ ۵۰ الی ۱۸۰۰ میلیمتر استفاده کنید.

آیا می توان از اوریفیس پلیت ویکا برای اندازه گیری دبی بخار نیز استفاده کرد؟

بله، اوریفیس پلیت ویکا برای بخار نیز مناسب است.
