معرفی محصول

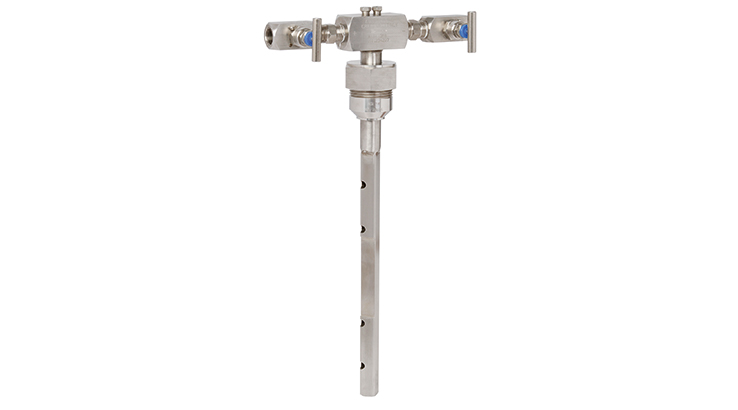

فلوتک، دبی‌سنج چندپورتی خودمیانگین‌گیر ویکا است که طراحی آن بر مفهوم کلاسیک پیتوت تیوب تکیه دارد. کاربردهای ذکرشده برای این خانواده شامل تولید و پالایش نفت، تصفیه و توزیع آب، پردازش و انتقال گاز و صنایع شیمیایی و پتروشیمی است. در دسته‌بندی تجهیزات اندازه‌گیری، این دستگاه در گروه فلومترهای پیتوت تیوب قرار می‌گیرد.
این پیتوت تیوب برای اندازه‌گیری دبی مایع، گاز و بخار مناسب است. شرط کاربرد بیان‌شده آن، تک‌فازی بودن سیال و پر بودن کامل سطح مقطع لوله است؛ بنابراین این ویژگی، دامنه استفاده توصیف‌شده را به سیالی محدود می‌کند که در لوله سطح مقطع را به‌طور کامل اشغال می‌کند.
نحوه عملکرد
فلوتک اختلاف فشاری میانگین‌گیر تولید می‌کند که با مربع نرخ جریان متناسب است. این رابطه، مبنای اندازه‌گیری دبی در این پیتوت تیوب است. چهار پورت داینامیک به دستگاه امکان می‌دهند پروفایل سرعت درون لوله را بهتر ارزیابی کند؛ در نتیجه، سازوکار اندازه‌گیری صرفاً به یک نقطه در مقطع لوله محدود نیست و از داده‌های چهار پورت برای ارزیابی پروفایل سرعت استفاده می‌شود.
سطح بالادست برای ایجاد یک نقطه شکست طراحی شده است و سیال، بدون ایجاد آشفتگی، از اطراف پیتوت تیوب عبور می‌کند. در عین حال، تشکیل گردابه پیرامون تیوب به قطر داخلی لوله، ویژگی‌های سیال و عدد رینولدز وابسته است؛ این پدیده به همین عوامل مشروط است و نباید آن را نتیجه‌ای یکسان برای همه شرایط جریان دانست.
دقت اندازه‌گیری اعلام‌شده ±۲٪ از دبی واقعی و تکرارپذیری اندازه‌گیری ۰٫۱٪ است. افت فشار نیز حدود ۱٪ ذکر شده و در خانواده اجزای اولیه اندازه‌گیری دبی، کمترین مقدار توصیف شده است.
متریال و ساخت
ساخت استانداردِ توصیف‌شده برای این خانواده به‌طور کامل از استنلس‌استیل AISI ۳۱۶ است. مواد دیگری نیز بنا بر درخواست در دسترس هستند. بنابراین، نام AISI ۳۱۶ به جنس ساخت اشاره دارد و گزینه مواد دیگر، به‌صورت مشروط به درخواست مطرح شده است.
سایز و نوع اتصال
محدوده سایز نامی فلوتک از ۵۰ تا ۱۸۰۰ میلی‌متر، معادل ۲ تا ۷۲ اینچ است. در کنار سایز نامی، سکول لوله باید از سوی مشتری مشخص شود؛ این داده به پیکربندی لوله مربوط است و در محدوده سایزهای نامی به‌تنهایی بیان نمی‌شود. فلنج، بسته به نوع مونتاژ انتخاب‌شده، با نرخ فشار نامی خط لوله مطابقت دارد. این ویژگی به نوع مونتاژ وابسته است و نباید مستقل از آن به همه پیکربندی‌ها تعمیم داده شود.
مشخصات فنی پیتوت تیوب ویکا؛ مشخصات و انتخاب
| نوع و مفهوم طراحی | فلوتک یک دبی‌سنج چندپورت و خودمیانگین‌گیر با طراحی مبتنی بر مفهوم کلاسیک پیتوت تیوب است. |
|---|---|
| اصل عملکرد | این پیتوت تیوب یک افت فشار میانگین‌گیر متناسب با مربع نرخ جریان تولید می‌کند. |
| پورت‌های داینامیک | با استفاده از چهار پورت داینامیک، این دستگاه قادر است پروفایل بهتری برای سرعت داخل لوله را ارزیابی کند. |
| روان‌کار مناسب | پیتوت تیوب مناسب برای اندازه‌گیری روان‌کارهای تک‌فازی است که سطح مقطع لوله را کاملاً پر می‌کنند. |
| نوع‌های مEDIUM قابل اندازه‌گیری | مناسب برای اندازه‌گیری دبی مایع، گاز و بخار. |
| دقت اندازه‌گیری | دقت ±۲٪ از دبی واقعی. |
| تکرارپذیری | تکرارپذیری اندازه‌گیری ۰٫۱٪. |
| افت فشار | کمترین افت فشار در خانواده اجزای اولیه اندازه‌گیری دبی (تقریباً ۱٪). |
| محدوده سایز نامی | سایزهای نامی از ۵۰ تا ۱٬۸۰۰ میلی‌متر (۲ تا ۷۲ اینچ). |
| سکول لوله | سکول لوله باید توسط مشتری مشخص شود. |
| جنس بدنه | کاملاً از استنلس‌استیل AISI ۳۱۶ ساخته شده؛ سایر مواد بر درخواست در دسترس است. |
| طراحی بالادست | سطح بالادست طوری طراحی شده که یک نقطه شکست تولید کند؛ مEDIUM بدون ایجاد آشفتگی از دور پیتوت تیوب عبور می‌کند. |
| نسخه‌های موجود | در نسخه ثابت (FLC-APT-F) و قابل‌برداشت (FLC-APT-E) موجود است. |
| تولید دودمان (وورتکس) | بسته به قطر داخلی، خواص مEDIUM و عدد رینولدز، یک دودمان اطراف پیتوت تیوب تولید خواهد شد. |
| کاربردها | تولید و پالایش نفت، تصفیه و توزیع آب، پردازش و انتقال گاز، صنایع شیمیایی و پتروشیمی. |
