انگل ولو OMAL یا شیر زاویه ای پنوماتیک اومال، نوعی Angle Seat Valve صنعتی است که برای قطع و وصل سریع جریان سیالات در خطوط آب، بخار، هوا، گاز، آب داغ، سیالات صنعتی و فرآیندهایی با دبی بالا استفاده می شود. طراحی زاویه ای مسیر عبور سیال باعث کاهش افت فشار و افزایش ظرفیت عبور نسبت به بسیاری از شیرهای خطی معمول می شود و به همین دلیل در سیستم های بخار، هوای فشرده، ماشین آلات صنعتی، خطوط شست وشو، صنایع غذایی، دارویی، بسته بندی، آب و فاضلاب و کاربردهای فرآیندی استفاده می شود.
در تجهیز صنعت امکان تأمین انواع انگل ولو اومال شامل سری های OMAL ARES، OMAL ATENA، OMAL ZEUS، مدل های پنوماتیک، دستی، اتصال رزوه ای، فلنجی، جوشی، کلمپی، بدنه برنجی، برنز و استنلس استیل وجود دارد. برای انتخاب مدل مناسب باید نوع سیال، فشار کاری، دمای سیال، سایز اتصال، مقدار دبی یا Kv، فشار هوای فرمان، وضعیت نرمال بسته یا نرمال باز، متریال بدنه، جنس آب بند، جهت جریان و شرایط نصب بررسی شود.
برای استعلام قیمت انگل ولو OMAL، بهترین روش ارسال پارت نامبر کامل، تصویر پلاک، سایز، نوع اتصال، سیال، فشار، دما و حالت عملکرد موردنیاز است؛ زیرا تفاوت در سری، متریال، اتصال یا نوع اکچویتور می تواند مدل و قیمت نهایی را تغییر دهد.
جدول مشخصات فنی انگل ولو اومال
| مشخصه | توضیح پیشنهادی |
|---|---|
| برند | OMAL |
| نوع تجهیز | Angle Seat Valve / شیر زاویهای پنوماتیک |
| سریهای رایج | ARES، ATENA، ZEUS |
| نوع عملکرد | پنوماتیکی، Spring Return یا Double Acting، وابسته به مدل |
| وضعیت عملکرد | Normally Closed، Normally Open یا Double Acting، وابسته به پارتنامبر |
| سیالات رایج | آب، هوا، بخار، آب داغ، گازهای بیاثر و سیالات صنعتی، مطابق دیتاشیت مدل |
| متریال بدنه | برنج، برنز، استنلس استیل یا متریال اختصاصی مدل |
| نوع اتصال | رزوهای، فلنجی، جوشی، کلمپی یا اتصال خاص، وابسته به سری |
| متریال آببند | وابسته به سیال، دما و مدل؛ باید از دیتاشیت همان پارتنامبر بررسی شود |
| کاربرد | قطع و وصل سریع جریان با ظرفیت عبور بالا |
| اطلاعات لازم برای خرید | سری، پارتنامبر، سایز، اتصال، سیال، فشار، دما، فشار هوای فرمان، NC/NO |
تعریف شیر زاویه ای (Angle Valve)
شیرهای زاویه ای، شیرهای پیستونی ۲/۲ هستند که با هوای فشرده فعال می شوند. محرک پیستون یک حرکت خطی برای بلند کردن مجرابند از روی سیت خود ایجاد می کند.
از آنجایی که سیت تحت یک زاویه قرار می گیرد، موانع جریان در حالت باز به حداقل می رسد و متعاقبا سرعت جریان عالی و افت فشار کم ایجاد می شود. این ولوها برای تنظیم جریان مایعات، گازها، بخار، خلاء و حتی سیالات Aggressive بکار میروند.
همچنین می توانند در محیط های با دمای بالا و سیالات ویسکوزیته بالا کار کنند. طراحی مستحکم، انگل سیت ولوها را به گزینه ای محبوب برای کاربردهای سخت تبدیل می کند و تضمینگر عمر بسیار بالای آنها است. بنابراین، با عمر طولانی خود جایگزین بسیار خوبی برای شیرهای توپی هستند.
انگل ولوها ممکن است با دارای یک پیکربندی سینگل اکتینگ یا دابل اکتینگ باشند که بر میزان فشار آن تأثیر دارد. این تجهیزات همچنین می توانند با عملگر دستی یا الکتریکی طراحی شوند. اما در این مطالب تمرکز ما بر انگل ولو پنوماتیک است.
نحوه عملکرد انگل ولو OMAL
انگل ولو OMAL با کمک اکچویتور پنوماتیکی باز و بسته می شود. با ورود هوای فرمان به عملگر، پیستون داخلی حرکت کرده و استم شیر را جابه جا می کند؛ در نتیجه دیسک از روی سیت بلند می شود یا روی آن می نشیند و مسیر عبور سیال باز یا بسته می شود. طراحی زاویه ای بدنه باعث می شود مسیر جریان روان تر باشد و شیر برای کاربردهایی با دبی بالا، بخار، آب داغ، هوای فشرده و سیالات صنعتی انتخاب مناسبی باشد.
در مدل های Spring Return، وضعیت نرمال شیر می تواند بسته یا باز باشد و با قطع هوای فرمان، فنر شیر را به حالت ایمن برمی گرداند. در مدل های Double Acting، باز و بسته شدن با فرمان هوای دوطرفه انجام می شود و منطق کنترلی باید با سیستم پنوماتیک پروژه هماهنگ باشد.
انواع انگل ولو اومال
شیرهای زاویه ای اومال OMAL دارای ۷ مدل هستند که به ترتیب زیر هستند:
- ARES-ATENA pneumatic valve
- ARES flanged pneumatic valve
- ARES weld ends pneumatic valve
- ARES clamp 3A pneumatic valve
- ARES manual drive pneumatic valve
- ARES manual drive pneumatic valve with blocking device
- ZEUS pneumatic valve
جدول مقایسه سریع مدلهای ARES، ATENA و ZEUS
| سری OMAL | کاربرد پیشنهادی | نکته انتخاب |
|---|---|---|
| OMAL ARES | کاربردهای عمومی صنعتی و فرآیندی | بررسی سایز، اتصال، آببند و فشار هوای فرمان ضروری است |
| OMAL ATENA | کاربردهای صنعتی با نیاز به طراحی متفاوت در خانواده ARES-ATENA | باید دقیقاً با دیتاشیت سری و پارتنامبر انتخاب شود |
| OMAL ZEUS | کاربردهای پنوماتیکی زاویهای در خطوط آب، هوا، بخار یا سیالات مجاز | متریال بدنه، دمای کاری و اتصال بر اساس مدل بررسی شود |
| ARES با اتصال خاص | اتصال جوشی، فلنجی، کلمپی یا نیازهای پروژهای | برای صنایع خاص، بهداشتی یا نصب غیرمعمول مناسبتر است |
| ARES دستی | کاربردهایی که فرمان پنوماتیک لازم نیست | برای قطع/وصل دستی، نه اتوماسیون پنوماتیکی |
اجزاء و ویژگی های انگل ولو اومال مدل ARES

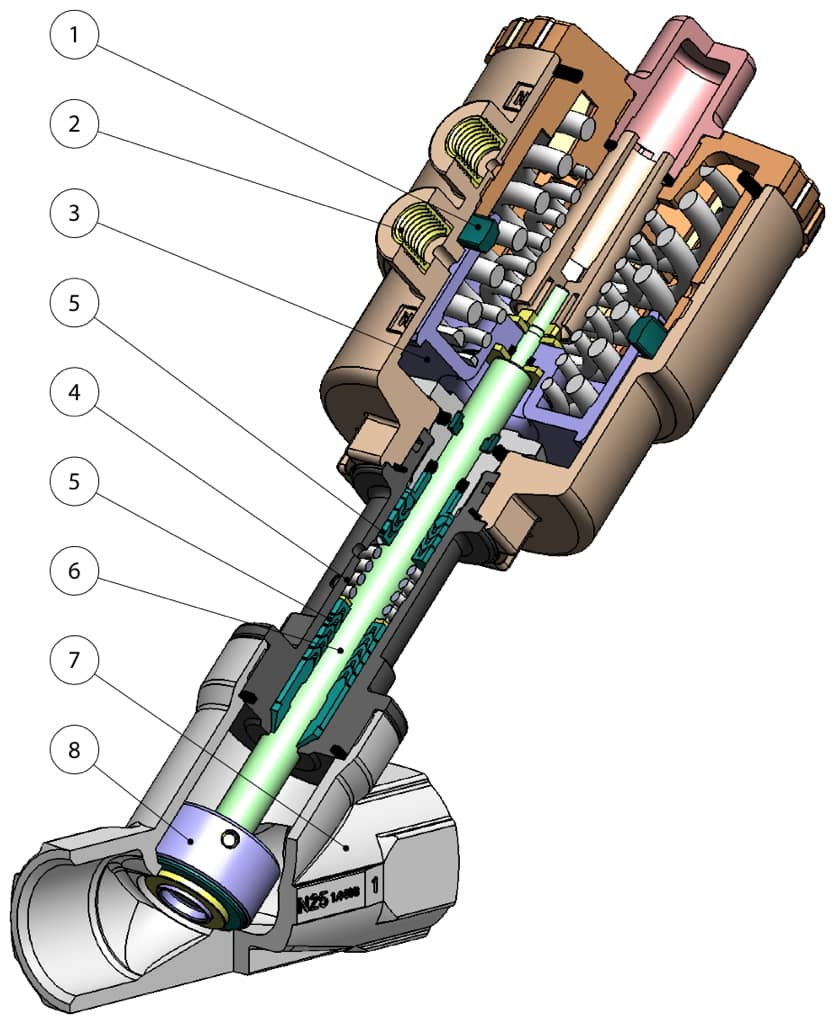

شکل زیر اجزاء و قسمت های مختلف این تجهیز را نشان میدهد. ویژگی های هرکدام در ادامه تشریح میشود:
ساختار ARES شامل مجموعهای از ویژگیها و قطعات است که در کل باعث بهبود عملکرد و عمر مفید سیستم میشود. این اجزا و ویژگیها عبارتند از:
- قرار دادن سیل در سیلندر به جای روی پیستون. این باعث میشود که حرکت بلندتر از اکچویتور و شاتر به دست آید که منجر به جریان بیشتر (کاهش کاهش جریان) میشود. همچنین سایش کمتری روی سیل ایجاد میشود.
- استفاده از سر پیلوت در ۳۰۳ استیل ضد زنگ. این باعث افزایش قابل توجه مقاومت در برابر خوردگی ناشی از عوامل خارجی میشود.
- شروع از پیستون فلزی DN63 با پوشش نیکل شیمیایی (۱۰-۱۵ میکرون). این باعث کاهش سایش پیستون میشود به دلیل دستیابی به سختی سطح بیشتر (۷۰۰-۷۵۰ HV).
- سیلهای پیشبارگذاری شده توسط یک فنر. این باعث تضمین بازیابی فاصله ناشی از سایش ناشی از لغزش شافت و جلوگیری از نشت به سمت بیرون میشود. این امکان را به شما میدهد که سیلهای “chevron” (شکل V) را حتی در صورت وجود تغییرات ابعادی ناشی از تغییرات دمای بزرگ حفظ کنید.
- سیلهای “CHEVRON” (شکل V) با ۵ سیل در قسمت پایینی فنر و ۳ سیل در قسمت بالایی. این اطمینان را میدهد که حتی پس از تعداد زیادی چرخه، درهمسازی کاملی ارائه میدهد.
- شافت گردشی. سایش کمتر سیلها به دلیل زبری کمتر (۰.۱ میکرون Ra) که لغزش شافت را تسهیل میکند.
- پورت خروجی طولانی تر: جریان بهتر سیال با کاهش تلاطم.
- شاتر نوسانی / خود تراز. آن را به طور کامل با بدنه شیر مطابقت داده و حداکثر درهمسازی را تضمین میکند.
مدل ATENA نیز دارای چنین مشخصاتی می باشد.
جدول راهنمای انتخاب انگل ولو OMAL
| عامل مؤثر بر قیمت | توضیح |
|---|---|
| سری محصول | ARES، ATENA، ZEUS، ARES با اتصال خاص یا مدل دستی قیمت متفاوتی دارند |
| سایز اتصال | افزایش سایز باعث افزایش بدنه، عملگر و قیمت میشود |
| جنس بدنه | برنج، برنز یا استنلس استیل قیمت متفاوتی دارند |
| نوع اتصال | رزوهای، فلنجی، جوشی، کلمپی یا اتصال خاص روی قیمت اثر دارد |
| دمای سیال | بخار و آب داغ نیازمند آببند و متریال مناسبتر است |
| فشار کاری | فشارهای بالاتر نیازمند طراحی و تست قویتر هستند |
| نوع عملکرد | NC، NO، Double Acting یا نسخههای خاص باید دقیق مشخص شود |
| آببند و سیت | متریال آببند باید با سیال و دما سازگار باشد |
| وضعیت کالا | نو، استوک، ریفربیشد، موجودی بازار و اصالت کالا روی قیمت اثر دارد |
قیمت انگل ولو OMAL به سری، پارت نامبر، سایز، متریال بدنه، نوع اتصال، فشار کاری، دمای سیال، جنس آب بند، حالت عملکرد، فشار هوای فرمان، اصالت کالا و موجودی بازار بستگی دارد. مدل های استنلس استیل، سایزهای بزرگ تر، نسخه های دمای بالا، اتصال خاص، کلمپی، فلنجی یا مدل های مناسب شرایط کاری سخت معمولاً قیمت بالاتری دارند.
سوالات متداول انگل ولو OMAL
انگل ولو OMAL چیست؟
انگل ولو OMAL یا شیر زاویه ای اومال نوعی Angle Seat Valve است که معمولاً با اکچویتور پنوماتیکی کار می کند و برای قطع و وصل سریع جریان آب، هوا، بخار، آب داغ، گازهای بی اثر و سیالات صنعتی استفاده می شود. طراحی زاویه ای این شیر ظرفیت عبور بالاتری نسبت به بسیاری از شیرهای خطی معمول ایجاد می کند.
تفاوت OMAL ARES، ATENA و ZEUS چیست؟
ARES، ATENA و ZEUS از خانواده شیرهای زاویه ای OMAL هستند، اما از نظر طراحی، اتصال، متریال، شرایط کاری و کاربرد می توانند متفاوت باشند. برای انتخاب دقیق باید دیتاشیت و پارت نامبر کامل بررسی شود، چون سری، سایز، نوع اتصال، آب بند و عملکرد با تغییر کد محصول تغییر می کند.
آیا انگل ولو OMAL برای بخار مناسب است؟
برخی مدل های انگل ولو OMAL می توانند برای بخار یا آب داغ استفاده شوند، اما این موضوع به سری، متریال بدنه، جنس آب بند، فشار و دمای کاری بستگی دارد. قبل از خرید باید دمای مجاز، فشار کاری و دیتاشیت همان مدل بررسی شود.
تفاوت انگل ولو با شیر برقی معمولی چیست؟
شیر برقی معمولی معمولاً با بوبین الکتریکی مسیر را باز یا بسته می کند، اما انگل ولو OMAL معمولاً دارای عملگر پنوماتیکی و بدنه زاویه ای است. این طراحی برای دبی بالاتر، بخار، آب داغ و کاربردهای صنعتی سنگین تر مناسب تر است.
هنگام خرید انگل ولو OMAL چه اطلاعاتی باید اعلام شود؟
برای خرید یا استعلام قیمت باید سری یا پارت نامبر، سایز، نوع اتصال، سیال، فشار کاری، دمای سیال، فشار هوای فرمان، وضعیت NC یا NO، متریال بدنه، جنس آب بند و شرایط نصب مشخص شود.
چرا انگل ولو OMAL باز یا بسته نمی شود؟
دلایل رایج شامل فشار هوای فرمان نامناسب، گرفتگی مسیر فرمان، خرابی آب بند، نصب اشتباه جهت جریان، آلودگی سیال، گیرکردن استم یا پیستون، فشار کاری خارج از محدوده مجاز یا انتخاب اشتباه مدل برای سیال و دما است.
تجهیز صنعت یکی از برترین وارد کنندگان و تامین کنندگان انواع شیرالات صنعتی، انگل ولوها و تجهیزات پاپینگ از تمامی برندهای معتبر میباشد. برای کسب اطلاعات بیشتر در خصوص محصولات و شرایط فروش انگل ولو با کارشناسان ما تماس حاصل فرمایید.
