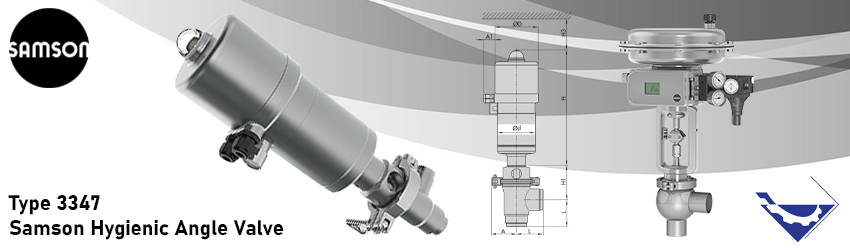

انگل ولو هایژنیک سامسون مدل 3347

توضیحات

انگل ولو هایژنیک سامسون مدل 3347 یک شیر است که برای کاربردهای بهداشتی طراحی شده است. این شیر به طور معمول در صنایع مانند صنعت غذا و نوشیدنی، داروسازی و بیوتکنولوژی استفاده می‌شود. این شیر دارای طراحی کوچک و جمع و جور است که مناسب برای نصب در فضاهای محدود است.



انگل ولو هایژنیک سامسون مدل 3347

انگل ولو هایژنیک سامسون مدل 3347 از جنس استیل ضد زنگ با کیفیت بالا ساخته شده است که دوام و مقاومت در برابر خوردگی را تضمین می‌کند. این شیر در اندازه‌ها و انواع اتصالات مختلف در دسترس است، که امکان ادغام آسان در سیستم‌های لوله‌کشی مختلف را فراهم می‌کند.

در کل، ولو هیدرولیک زاویه‌ای بهداشتی نوع 3347 یک راه حل قابل اعتماد و کارآمد برای کاربردهای بهداشتی است که عملکرد عالی و آسانی در نگهداری را ارائه می‌دهد.

قبل از اینکه وارد جزئیات انگل ولو مدل 3347 بشویم ابتدا لازم است در مورد کنترل ولوها، متلقات مربوط به کنترل ولو ( شامل عملگر و پوزیشنر) و اینکه انگل ولو ها در کدام دسته از کنترل ولو ها قرار دارند مطالبی را ارائه دهیم. سپس به کمک توضیحات ارائه به بررسی مشخصات انگل ولو هایژنیک مدل 3347 می پردازیم.

کنترل ولو (شیر کنترلی)

ولوها عموماً برای کنترل جریان سیال به کار می‌روند و با استفاده از مکانیسم‌های مختلف مانند عملگرها (مانند عملگرهای پنوماتیک، الکتریکی یا هیدرولیکی) یا سیستم‌های دیگر، جریان سیال را تنظیم و کنترل می‌کنند. کنترل ولوها می‌تواند به صورت دستی یا خودکار انجام شود.

در کنترل دستی، عملکرد ولو توسط اپراتور با استفاده از دسته تنظیم می‌شود. در کنترل خودکار، ولو با استفاده از سیگنال‌های الکتریکی، پنوماتیکی یا هیدرولیکی از سیستم کنترل خودکار مانند PLC یا DCS کنترل می‌شود. با استفاده از کنترل ولو، می‌توان جریان سیال را به طور دقیق تنظیم کرده، فشار را کنترل کرده و عملکرد سیستم را بهینه کرد.

کنترل ولوها از لحاظ عملکردی به دو دسته ی گلاب و دیافراگمی دسته بندی میشوند، انگل گلاب ها یا ولو های زاویه ای هم جزوه دسته ی ولو های کنترل گلاب می باشند.

کنترل ولوهای گلوب زاویه ای (Angle Globe Valve):

ولوهای گلاب زاویه ای (Angle Gate Valves)، نوعی از ولوهای گلاب هستند که دارای بدنه‌ای به شکل زاویه هستند. این نوع ولوها برای کنترل جریان سیال در جهت‌ها و زوایای مختلف مناسب هستند. ویژگی‌ها و کاربردهای ولوهای گلابی زاویه‌دار ممکن است به شکل زیر باشد.

جهت کنترل جریان: ولوهای گلابی زاویه‌دار برای کنترل جریان سیال در جهت‌ها و زوایای مختلف به کار می‌روند. این ولوها قابلیت تغییر جهت جریان را فراهم می‌کنند.

مقاومت در برابر فشار: ولوهای گلابی زاویه‌دار معمولاً قابلیت مقاومت در برابر فشار را دارند. این ولوها می‌توانند در فشارهای بالا و کاربردهای صنعتی سنگین استفاده شوند.

استفاده در سیستم‌های خوراکی: به دلیل طراحی خاص و قابلیت کنترل جریان در زوایا، ولوهای گلابی زاویه‌دار معمولاً در سیستم‌های خوراکی مانند خطوط آب و سیالات غذایی استفاده می‌شوند.

عملگر(Actuator) :

عملگر در ولوها برای ایجاد حرکت و باز و بسته کردن ولو استفاده می‌شود. در ولوهای گلابی زاویه‌دار، عملگرهای مختلفی مانند برقی (الکتریکی)، هیدرولیکی و پنوماتیکی قابل استفاده هستند.

این عملگرها با اتصال به ولو، قادر به کنترل حرکت ولو در زمان مورد نیاز هستند. عملگرهای پنوماتیکی می‌توانند به دو صورت دیافراگمی یا پیستونی باشند:

عملگر دیافراگمی (Diaphragm Actuator) :

در عملگر دیافراگمی، حرکت و باز و بسته کردن ولو توسط یک دیافراگم انجام می‌شود. عملگر دیافراگم توسط هوا فشرده به حرکت درمی‌آید و باعث باز و بسته شدن ولو می‌شود. این نوع عملگر به دلیل ساختار ساده و کمترین تعداد قطعه، مناسب برای استفاده در برخی ولوهای گلابی زاویه‌دار است.

عملگر پیستونی (Piston Actuator) :

عملگر پیستونی در ولوهای گلابی زاویه‌دار با استفاده از یک پیستون و سیلندر کنترل حرکت باز و بسته شدن ولو را انجام می‌دهد. هنگامی که هوا فشرده به سیلندر وارد می‌شود، پیستون حرکت می‌کند و باز و بسته شدن ولو را کنترل می‌کند. این نوع عملگر به دلیل دقت بالا و قابلیت کنترل دقیق تر، برای برخی ولوهای گلابی زاویه‌دار با نیازهای دقیق تر مورد استفاده قرار می‌گیرد.

پوزیشنر(Positioner):

پوزیشنرها در ولوهای گلابی زاویه‌دار برای کنترل دقیق و تنظیم موقعیت ولو استفاده می‌شوند. این دستگاه‌ها به عملگر و ولو متصل می‌شوند و با تنظیم و کنترل سیگنال‌ها، موقعیت ولو را به صورت دقیق تنظیم می‌کنند.

پوزیشنرها معمولاً با استفاده از سنسورها و کنترلرها عمل می‌کنند. استفاده از عملگر و پوزیشنر در ولوهای گلابی زاویه‌دار به شما امکان می‌دهد تا جریان سیال را با دقت و کنترل بیشتری مدیریت کنید.

اجزاء مختلف یک کنترل ولو گلوب زاویه ای

گلاب ولوها متشکل از اجزاء زیر میباشند

  • سیت یا نشیمنگاه و پلاگ یا دیسک
  • بدنه
  • بونت
  • پکینگ
  • استم
  • پورت های ورودی و خروجی



اجزاء انگل ولو هایژنیک سامسون مدل 3347

لازم به ذکر است که این شیر با عملگر دستی (فلکه) می باشد در حالی که عملگر شیر سامسون مدل 3347 از نوع پنوماتیک است.

انواع عمگرهای مورد استفاده در انگل ولو مدل 3347:

انگل ولو هایژنیک سامسون 3347 با انواع اکچویتورهای پنوماتیک مختلف قابل استفاده است، که شامل موارد زیر می‌شود:

عملگر پنوماتیک نوع 3271:

یک عمگر پنوماتیک است که برای کنترل شیر زاویه‌ای نوع 3347 با استفاده از قدرت هوا استفاده می‌شود.

عملگر پنوماتیک نوع 3277 برای اتصال پوزیشنر یکپارچه

یک عمگر پنوماتیک است که قابلیت اتصال به یک پوزیشنر یکپارچه را دارد. این عملگر برای کنترل دقیق تر و موقعیت‌دهی صحیح شیر زاویه‌ای نوع 3347 استفاده می‌شود.

عملگر پنوماتیک نوع 3277

عملگر پنوماتیک پیستونی نوع 3379

یک عملگر پنوماتیک با طراحی پیستونی است. این عملگر برای کنترل قدرتی قوی‌تر و عملکرد سریع‌تر شیر زاویه‌ای نوع 3347 مناسب است.

عملگر پنوماتیک پیستونی نوع 3379



عملگر پنوماتیک نوع 3372

یک عملگر پنوماتیک است که برای کنترل شیر زاویه‌ای نوع 3347 با استفاده از قدرت هوا استفاده می‌شود. با استفاده از این عملگرها ، شیر زاویه‌ای نوع 3347 می‌تواند به طور دقیق و موثر کنترل شود و میزان جریان و موقعیت آن را تنظیم کند.

مشخصات فنی انگل ولو هایژنیک سامسون مدل 3347

در این قسمت مشخصات و ویژگی های فنی انگل ولو هایژنیک سامسون مدل 3347 که از نوع کنترل ولو گلوب می باشد، میپردازیم.

  • نوع کاربرد: به منظور قطع و وصل و سرویس های کم فشار و سرویس های بهداشتی
  • نوع عملگر: پنوماتیک
  • نوع شیر: گلاب
  • استاندارد طراحی: DIN، ANSI
  • متوسط دمای سیال: 0 to 150 °C / 32 to 302 °F
  • سایزهای موجود: DN 6 to DN 125، NPS ⅜ to NPS 5
  • ریتینگ فشار: PN 16 ، Class 150
  • اکسسوری ها: Type 2 N Strainer، Type 2 NI Strainer
  • ماکزیمم فشار: 16 bar (230 psi)
  • نوع سیت: متال سیت و سافت سیت
  • کانکشن بدنه و بونت: بونت پیچ شده (Bolted bonnet) و کلمپی
  • متریال بدنه: فولاد ضد زنگ 1.4409/CF3M 1.4404/316L • 1.4435/316L
  • پکینگ (Packing) : V-ring، PTFE
  • متریال سیت: 1.4006، 1.4404 مطابق با استاندارد DIN و A182 F6a Cl.2 و 316Ti/316L مطابق با استاندارد ANSI
  • متریال پلاگ: PTFE، PEEK و سیستم آب بندی ضد بلور
  • کلاس نشتی: اگر آب بندی (Seal) از نوع متال باشد دارای کلاس نشتی IV و اگر آببندی سیت از نوع سافت باشد کلاس نشتی VI است.
  • تاییدیه ها: FDA، 3A



تجهیزصنعت یکی از بزرگ ترین تامین کنندگان و وارد کنندگان تجهیزات ابزار دقیق و شیرآلات صنعتی و کنترلی میباشد. برای دریافت اطلاعات بیشتر در مورد انگل ولو سامسون مدل 3347 با کارشناسان شرکت تجهیز صنعت در تماس باشید. مشاوره فروش انگل ولو را از کارشناسان فروش دریافت نمائید.
