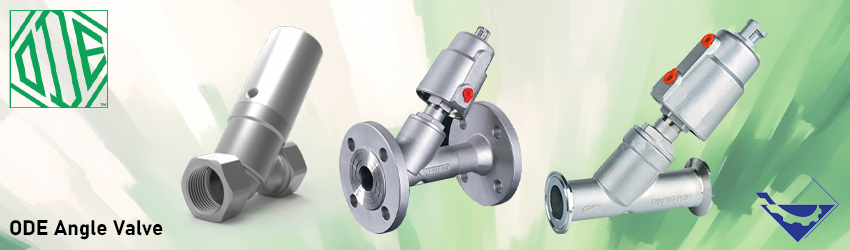

انگل ولو ODE ایتالیا

انگل ولو یا شیر زاویه ای برند ODE ایتالیا نوعی شیر کنترلی با سیت و پلاگ زاویه دار میباشد که برای تنظیم جریان سیال در یک خط لوله با زاویه 90 درجه یا 45 درجه استفاده می‌شود.

ویژگی ها:

  • مناسب برای کاربردهای مختلف شامل هوا، مواد شیمیایی، صنایع غذا و نوشیدنی، گازهای سوختی و …
  • انواع اتصالات فلنجی، رزوه ای و کلمپی (مناسب صنایع غدایی) در دسترس میباشند.

توضیحات

انگل ولو ODE ایتالیا

انگل ولو ODE ایتالیا یا شیر زاویه ای یک نوع شیر است که برای تنظیم جریان سیال در یک خط لوله با زاویه 90 درجه استفاده می‌شود. برند ODE یکی از تولیدکنندگان معروف در زمینه سیستم‌های کنترل جریان سیال است. شیرهای زاویه ای برند ODE با استفاده از فناوری و مهندسی برتر، انعطاف پذیری و کارایی بالا را به کاربران ارائه می‌دهند.

انگل ولو ODE ایتالیامشخصات فنی و ویژگی‌های شیر زاویه ای برند ODE ممکن است بسته به مدل و نوع شیر متفاوت باشد. این شیرها معمولا از جنس فلزی مانند استنلس استیل ساخته می‌شوند و قابلیت تحمل فشار و دمای بالا را دارند. همچنین، برخی از شیرهای زاویه ای ODE مجهز به سیستم‌های قفل کننده یا مانع برگشت (check valve) نیز هستند که برای جلوگیری از برگشت جریان سیال به سمت معکوس استفاده می‌شوند.

انگل ولو:

انگل ولو یا شیر زاویه ای (Angle Valve) یک نوع شیر است که برای کنترل جریان سیال در یک خط لوله با زاویه 90 درجه استفاده می‌شود. شکل انگل ولوها به صورت y است و دارای دو ورودی و یک خروجی هستند و زاویه 90 درجه بین ورودی و خروجی آنها قرار دارد.

شیر زاویه ای معمولا برای کاربردهایی استفاده می‌شود که نیاز به تغییر جهت جریان سیال دارند، مانند توصیل یا عبور سیال به دستگاه‌ها یا تجهیزاتی که در زوایای مختلف قرار دارند. این شیرها با دو صفحه درونی قابل تنظیم که به وسیله یک سیستم رانش مکانیکی متصل شده اند، کنترل جریان سیال را انجام می‌دهند. با چرخاندن صفحه‌ها، میزان جریان سیال را می‌توان تنظیم کرد.

در خرید انگل ولو ها دقت داشته باشید که چه جنسی هستند. انگل ولوها معمولا از جنس فلزی مانند استنلس استیل ساخته می‌شوند که قابلیت تحمل فشار و دمای بالا را دارند. همچنین، برخی از انگل ولوها مجهز به سیستم‌های قفل کننده یا مانع برگشت (check valve) نیز هستند که برای جلوگیری از برگشت جریان سیال به سمت معکوس استفاده می‌شوند.

انگل ولوها یا شیرهای زاویه ای در صنایع مختلفی از جمله صنایع نفت و گاز، صنایع شیمیایی، صنایع آب و فاضلاب و سیستم‌های گرمایش و سرمایش استفاده می‌شوند.

ویژگی‌های انگل ولوها (شیرهای زاویه ای):

زاویه 90 درجه:

انگل ولوها با زاویه 90 درجه بین ورودی و خروجی طراحی شده‌اند، که امکان تغییر جهت جریان سیال را فراهم می‌کند.

کنترل جریان:

انگل ولوها برای کنترل جریان سیال در خطوط لوله استفاده می‌شوند و با چرخاندن صفحه‌های درونی، میزان جریان سیال را می‌توان تنظیم کرد.

کمترین افت فشار:

انگل ولوها افت فشار کمتری نسبت به سایر شیرها ایجاد می‌کنند، به این معنی که در طول مسیر جریان سیال، افت فشار کمتری رخ می‌دهد.

بیشترین ضریب جریان:

انگل ولوها دارای بیشترین ضریب جریان هستند که به معنی استفاده بهینه از جریان سیال و عبور بدون محدودیت از آن است.

دو ورودی و یک خروجی:

انگل ولوها دارای دو ورودی و یک خروجی هستند که امکان اتصال به دو خط لوله و تنظیم جریان بین آنها را فراهم می‌کند.

مقاومت در برابر فشار و دما:

انگل ولوها معمولا از جنس فلزی مانند استنلس استیل ساخته می‌شوند و قابلیت تحمل فشار و دمای بالا را دارند.

مجهز به سیستم‌های قفل کننده و مانع برگشت:

برخی از انگل ولوها مجهز به سیستم‌های قفل کننده یا مانع برگشت (check valve) هستند که جلوگیری از برگشت جریان سیال به سمت معکوس را فراهم می‌کنند.

کاربردهای گسترده:

انگل ولوها در صنایع مختلفی از جمله صنایع نفت و گاز، صنایع شیمیایی، صنایع آب و فاضلاب و سیستم‌های گرمایش و سرمایش استفاده می‌شوند.

این ویژگی‌ها باعث می‌شود انگل ولوها مناسب برای کنترل جریان در صنایع و سیستم‌هایی باشند که نیاز به کنترل دقیق جریان سیال و کاهش افت فشار دارند.

مشخصات فنی انگل ولو:

  • نوع عملگر: انگل ولوها معمولاً دارای پیستون برای جابجایی استم و پلاگ می‌باشند.
  • عملکرد نیوماتیکی: انگل ولوها با استفاده از عملگر نیوماتیکی و تامین هوا از طریق ابزلر، قابلیت کنترل دقیق را دارند.
  • افت فشار: انگل ولوها افت فشار کمتری نسبت به شیرهای دیگر دارند که باعث می‌شود در برخورد با جریان سیال، افت فشار کمتری ایجاد شود.
  • قیمت مقرون به صرفه: به دلیل افت فشار کمتر و قیمت مناسب‌تر، انگل ولوها جایگزین مناسبی برای شیرهای توپی هستند.
  • مقاومت در برابر ویسکوزیته بالا و ذرات جامد: انگل ولوها برای کاربردهایی که سیال دارای ویسکوزیته بالا یا ذرات جامد و کثیف است، مناسب هستند.
  • عملگر فنر برگشتی: برخی از انگل ولوها دارای عملگر فنر برگشتی هستند که در صورت قطع شدن فشار هوا، فنر به حالت آزاد خود برمی‌گردد و ولو را از حالت باز به کلوز یا بالعکس تبدیل می‌کند.
  • عملگر بدون فنر (Double Acting): برخی از انگل ولوها از عملگرهای بدون فنر استفاده می‌کنند که باز و بسته شدن ولو و حرکت پلاگ ولو روی نشیمنگاه تنها توسط فشار هوا انجام می‌شود. و از فنر برای تغییر وضعیت ولو استفاده نمی‌کنند.

مشخصات انگل ولو ODE:

انگل ولو ODE ایتالیا از جنس استینلس استیل ساخته شده است و برای سیالاتی مانند آب، آب داغ، بخار تا دمای 180 درجه سانتی گراد، سیالات خوراکی و مناسب برای صنایع غذایی مناسب است. این شیر در انواع مختلف سایز ها موجود است که هر کدام برای کاربرد های خاصی بکار می رود.

مدل های انگل ولو ODEعبارتند از:

21EZ1 Series – BSP Threaded Connection
21EZ1 Series – BSPT Threaded Connection
21EZ1 Series – NPT Threaded Connection
21IZ1 Series – Flanged Connections ANSI 150
21IZ1 Series – Flanged Connections DIN 2576
21IZ1 Series – Threaded connections
21IZ1 Series – Tri-Clamp
21IZ1 Series – Welding Ends DIN 11850-2
21IZ1 Series – Welding Ends DIN 11850-3
21IA-5 series
21IA series – Double effect Pneumatically operated
21IA-HIP1 series – High pressure – Pneumatically operated – with electrical position indicator
21IA-IP1 series with Position indicator
21IA-H series – for High Pressure
21IA series

هر کدام از این سری ها دارای مشخصات فنی جداگانه ای است که در سایت ODE به هر کدام از آنها بیان میشود. ولی ما در اینجا تنها به بررسی مشخصات دو سری از این مدل هامی پردازیم.

از انواع انگل ولو می توان به انگل ولو اومال OMAL،  انگل ولو اسکو ASCO، انگل ولو پروال و… اشاره کرد.

مشخصات انگل ولو ODE سری 21EZ1 Series – NPT Threaded Connection :

  • نوع: انگل ولو زاویه‌ای
  • عملکرد: 2/2 راهه با عملکرد پنوماتیک، دو جهته
  • جنس بدنه: استینلس استیل AISI 304
  • اتصال پورت: اتصال نخی NPT با سایزهای مختلف شامل 3/8 NPT، 1/2 NPT، 3/4 NPT، 1 NPT، 1 1/4 NPT، 1 1/2 NPT، 2 NPT
  • جریان Kv (لیتر در دقیقه): ضریب جریان بستگی به اندازه پورت دارد و مقادیر آن بین 48 لیتر در دقیقه تا 660 لیتر در دقیقه متغیر است.
  • کاربردها: مناسب برای کاربردهای مختلف شامل هوا، مواد شیمیایی، دستگاه‌های پر کننده، صنایع غذا و نوشیدنی، اتوماسیون صنعتی، ماشین‌های شستشوی صنعتی، بخار، آب، تصفیه آب، شیمی/پتروشیمی، نفت و گاز، صنعت پلاستیک/لاستیک
  • گواهی‌نامه‌ها: دارای گواهی CE که به معنای رعایت استانداردهای اروپا می‌باشد.

جهت مشاهده کاتالوگ انگل ولو به لینک زیر مراجعه نمایید:

انگل ولو ODE ایتالیا



مشخصات انگل ولو ODE سری 21IZ1 Series – Flanged Connections DIN 2576:

نوع: انگل ولو زاویه‌ای

عملکرد: 2/2 راهه با عملکرد پنوماتیک، دو جهته، Normally closed, Normally open

جنس بدنه: استینلس استیل سری AISI 316

اتصال پورت: اتصال فلنجی طبق استاندارد DIN 2576 با سایزهای مختلف شامل DN15، DN20، DN25، DN32، DN40، DN50، DN65 SQC، DN80 SQC، DN100 SQC

جریان Kv (لیتر در دقیقه): ضریب جریان بستگی به اندازه پورت دارد و مقادیر آن بین 59 لیتر در دقیقه تا 1788 لیتر در دقیقه متغیر است.

کاربردها: مناسب برای کاربردهای مختلف شامل هوا، مواد شیمیایی، فشار محیط، دستگاه‌های پر کننده، صنایع غذا و نوشیدنی، گازهای سوختی، اتوماسیون صنعتی، اجاق‌های صنعتی، ماشین‌های شستشوی صنعتی، بسته‌بندی، بخار، تنظیم دما، آب، تصفیه آب، شیمی/پتروشیمی.

گواهی‌نامه‌ها: دارای گواهی CE که به معنای رعایت استانداردهای اروپا می‌باشد.



تجهیز صنعت یکی از برترین وارد کنندگان و تامین کنندگان شیرالات صنعتی و تجهیزات پایپینگی از تمامی برندهای معتبر میباشد. لطفا برای کسب اطلاعات بیشتر در خصوص محصولات با کارشناسان ما تماس حاصل فرمایید.
