توضیحات

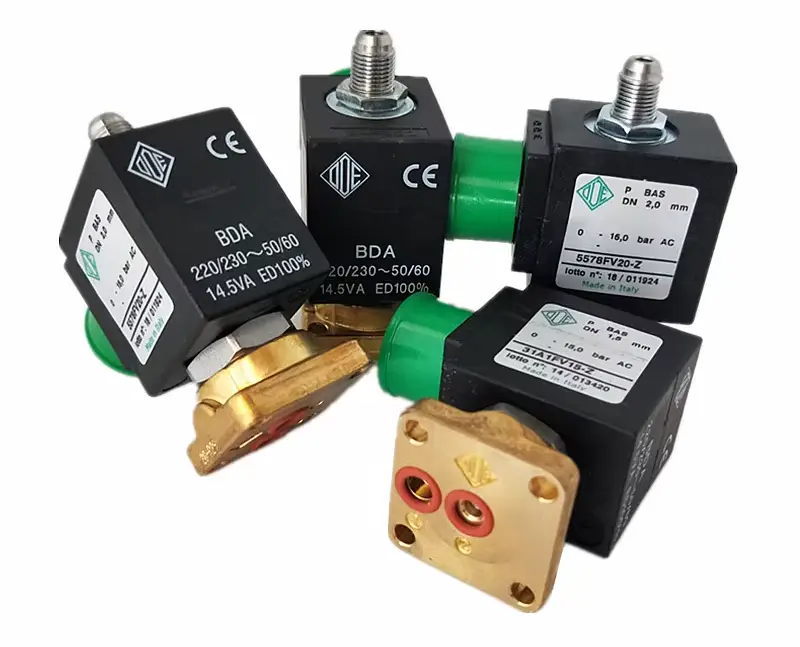

شیر برقی ODE ایتالیا یکی از انواع شیر های الکترومکانیکی میباشد که برای قطع و وصل مسیر جریان سیالات مایع یا گاز در صنایع از آن استفاده میشود. این نوع شیر جزء شیرهای اتوماتیک میباشد و با تبدیل انرژی الکتریکی به انرژی مکانیکی باعث عملکرد شیر یا باز و بست شدن شیر میگردد.
از آنجایی که از شیر برقی به منظور قطع و وصل نمودن جریانات آب و سایر مایعات در طول مسیر اتصالات خطوط لوله های اصلی و فرعی استفاده می شود لذا لازم است این قطعه توسط کنترلرهای مستحکم و مرغوب مانند کنترلر هانتر یا تایمرهای دیجیتال و مکانیکی، کنترل و محافظت شود.
شکل ظاهری این نوع شیر برقی به گونه ای است که بر روی کلاهک در دار این شیر یک پیچ ساخته شده است که به واسطه آن می توان تمامی جریانات مایعات را به صورت دستی نیز قطع نمود.
به طور کلی به موجب بالا بودن سیستم ایمنی این نوع شیر برقی، از آن در پروژه های بسیاری استفاده می شود. زیرا این شیر به بهترین شکل ممکن می تواند نقش کنترلی خود را در جریانات مختلف ایفا نماید.
عملکرد شیر برقی ODE
همانطور که بالاتر نیز توضیح دادیم شیر برقی نوعی شیر محسوب میشود که دارای یک بوبین یا سیم پیچ مغناطیسی میباشد. با برقراری جریان برق در بوبین شیر برقی، یک میدان مغناطیسی در سیم پیچ شیر ایجاد خواهد شد که این میدان مغناطیسی مانند یک آهنربا عمل کرده و باعث حرکت شفت شیر خواهد شد.
به عبارتی دیگر وقتی جریان الکتریسیته در سلونوئید ولو برقرار میگردد، بواسطه ایجاد یک میدان مغناطیسی شافت شیر حرکت میکند و باعث حرکت دیافراگم شیر میشود. این دیافراگم در مسیر عبوری سیال قرار گرفته و مسیر جریان را قطع یا وصل خواهد کرد.
شیر برقی به دو دسته 1- اوپن NO 2- کلوز NC تقسیم می شود .
از نظر راه یا پورت ورود و خروج یا دریچه ورود و خروج به دو دسته 2/2 و 3/2 تقسیم می شوند.
شیر برقی نرمال باز N/O:
به شیری گفته می شود که شیر در حالت عادی باز می باشد و جریال در آن برقرار است و وقتی برق به بوبین یا مگنت شیر برقی بدهیم جریان بسته می شود.
شیر برقی نرمال بسته N/C:
به شیری گفته می شود که شیر در حالت عادی بسته است و جریان در آن برقرار نیست و وقتی برق به بوبین یا مگنت شیر برقی بدهیم جریان باز می شود.

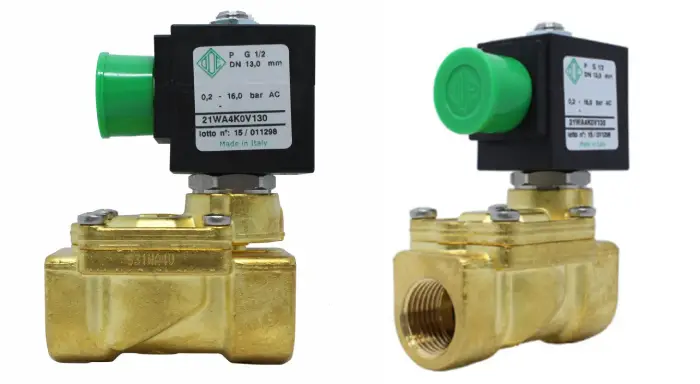

شیر برقی 2/2:
منظور از 2/2 تعداد راه های ورود و خروج است که در این نوع یک خروج و یک ورود داریم. این نوع شیر ها در بازار به دو صورت اوپن یا باز و کلوز یا بسته هستند.
شیر برقی 3/2:
منظور از 3/2 تعداد راه های ورود و خروج است که در این نوع یک ورود و دو خروج داریم , خروجی دوم برای وقتی است که جریان قطع است و ما می خواهیم جریال باد یا سیال در شیلنگ نماند و به بیرون هدایت شود.
مدل های شیر برقی ODE ایتالیا
تعدادی پارامتر کلیدی در انتخاب شیر برقی ها موثر می باشد. در ابتدا از لحاظ کلی شیر های برقی را به طور تقسیم بندی معرفی می نماییم.
متریال
شیر برقی ODE در متریال های برنجی، پلی اتیلن و استیل تولید میشود. هریک از این متریال ها با توجه به نوع سیال و شرایط فرآیندی طراحی و انتخاب میشوند. لازم به توضیح است انواع آب بندی های فلزی (metal seat) و غیر فلزی (soft seat) برای این شیر برقی در دسترس میباشد.
ولتاژ کاری (بوبین)
شیر برقی ODE در انواع ولتاژ های زیر در دسترس میباشد.
- 220VAC
- 24VAC
- 24VDC
- 12VDC
بنابر تقسیم بندی های بالا می توان شیر برقی مورد نظر خود را انتخاب کنید.
البته قابل ذکر می باشد که شیر برقی های پلاستیکی (پلی اتیلنی) همگی با برق ۲۴VAC کار می کننده و سلونوئید های دیگر با ولتاژ مختلف به آن ها سازگار نیست.
همچنین شیر برقی های چدنی فلنج دار می باشند و برای شیر های ۲ اینچ به بالا معمولا ساخته می شوند.
کاربرد های شیر برقی ODE
شیر برقی های ODE در بسیاری از صنایع مورد استفاده میباشند. این سلونوئید ولو ها مناسب انواع سیالات مایع، گاز و بخار میباشند. در ادامه به برخی از صنایع که بیشترین استفاده از شیر برقی را دارند اشاره میکنیم:
- استفاده از آن در پروژه های آبیاری فضای سبز
- سیستم های آبیاری قطره ای هوشمند
- آبیاری گلخانه ها
- خطوط انتقال آب
آبیاری زمین های چمن و زمین های فوتبال
خرید شیر برقی ODE ایتالیا
خرید یک شیر برقی ODE مناسب مستلزم رعایت موارد فنی و شرایط فرآیندی میباشد که در ادامه به برخی از آنها اشاره میکنیم:
متریال بدنه و سیت شیر برقی یکی از اصلی ترین مواردی است که در هنگام خرید شیر برقی باید به آنها توجه کنیم. متریال بدنه با توجه به نوع سیال و شرایط فرآیندی انتخاب میشوند. همچنین مواردی نظیر نوع متریال سیت و آب بندی با توجه به دمای سیال و قابلیت تحمل دمایی انتخاب میشود.
نوع بوبین و ولتاژ کاری از دیگر مواردی است که در هنگام خرید شیر برقی باید به آن توجه داشته باشم.
سایز شیر و نوع اتصال آن باید مطابق سایز خط لوله و شرایط محیطی طراحی و انتخاب شود.
شرکت ODE ایتالیا
یکی از قدیمی ترین و بزرگترین سازندگان شیر برقی در جهان شرکت ODE ایتالیا می باشد.
ODE ازسال 1960 شروع به تولید و ساخت شیرهای برقی با طرح های بسیار خاص برای تولید کنندگان و فروشندگان سیستم های تکمیلی صنعتی نموده و به لحاظ دارا بودن ویژگی های اساسی ، کیفیت برتر و قابلیت اطمینان از پیشگامان این صنعت می باشد.
ODE با بیش از 54 سال سابقه در طراحی و تولید شیرهای برقی توسعه و گسترش چشمگیری در ارائه طرح های جدید و بسیار ویژه جهت جلب رضایت سازندگان و تولید کنندگان ماشین های قهوه ، کارواش ، اتوماسیون ، صنایع دارویی و پزشکی ؛ صنایع غذایی ، نوشابه ، آب و مواد شیمیایی دارد.
ODE در تمامی کشورهای بزرگ و اقصاء نقاط جهان توزیع کننده دارد، توزیع کنندگان منتخبی که دانش تولیدات ODE را مانند خود پرسنل ODE دارند. شیرهای ODE کلاً در ایتالیا ساخته و تولید می شوند.
تولیدات ODE دارای ISO 14000:2004 و OHSAS-18000:2007 می باشد.
