اکچویتور پنوماتیک Flowserve

محرک‌های بادی رک و پینیون نوعی از محرک‌های پنوماتیکی هستند که معمولاً برای کنترل حرکت خطی در کاربردهای صنعتی بکار میروند. این محرک ها مکانیزم رک و پینیون را برای تبدیل حرکت خطی تولیدی توسط هوای متراکم به حرکت چرخشی بکار میگیرند.

توضیحات

اکچویتور پنوماتیک Flowserve، از محصولات پرفروش فلو سرو است که با استفاده از هوای فشرده شیرآلات صنعتی را باز یا بسته می کند. شرکت فلو سرو طیف گسترده ای از  اکچویتورهای پنوماتیکی را ارائه می دهد که برای کاربردهای مختلف صنعتی طراحی شده اند.

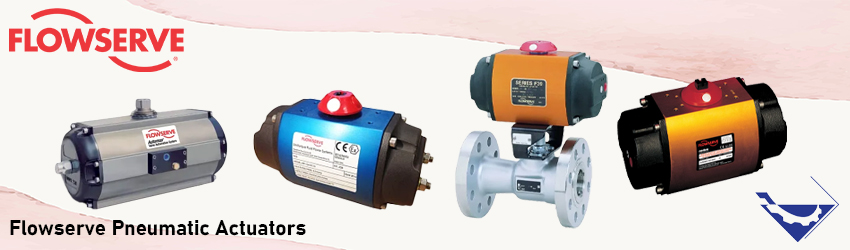

انواع اکچویتور پنوماتیک Flowserve

برند Flowserve مجموعه ای از برندهای مختلفی نظیر Automa ، Accord، valtek است. در این مطلب قصد داریم به بررسی اکچویتور پنوماتیکی Flowserve که یکی برندهای معتبر در این تجهیزات میباشد، بپردازیم. قبل از ورود به این بحث بهتر است که ابتدا نگاهی به اکچویتورهای رک و پینیون (rack & pinion)، بیاندازیم.

اکچویتور پنوماتیکی رک و پینیون چیست؟

محرک‌های بادی رک و پینیون نوعی از محرک‌های پنوماتیکی هستند که معمولاً برای کنترل حرکت خطی در کاربردهای صنعتی بکار میروند. این محرک ها مکانیزم رک و پینیون را برای تبدیل حرکت خطی تولیدی توسط هوای متراکم به حرکت چرخشی بکار میگیرند.

تجهیز صنعت Flowserve اکچویتور پنوماتیکی

طرز عملکرد اکچویتور پنوماتیکی رک و پینیون

در اینجا طرز عملکرد محرک پنوماتیک رک و پینیون آمده است:

قفسه: قفسه یا رک یک میله دندانه دار است که به صورت خطی حرکت می کند. به بدنه محرک متصل می شود و بر چرخ دنده پینیون منطبق می شود.

چرخدنده پینیون: پینیون یک چرخ دنده کوچک با دندانه هایی است که با رک درگیر می شوند و به شفت محرک متصل است و در نهایت با فشار هوای اعمال شده می چرخد.

– فشار هوا: هوای فشرده به محرک وارد می شود و فشاری را ایجاد می کند که روی پیستون محرک عمل می کند.

عملکرد ولو: حرکت چرخشی تولیدی توسط مکانیزم رک و پینیون برای فعال کردن ولو ها بکار میروند. با اتصال محرک به میل شیر یا سایر عناصر کنترل خطی، محرک می تواند موقعیت ولو را بر اساس فشار هوای ورودی باز، بسته یا تعدیل کند.

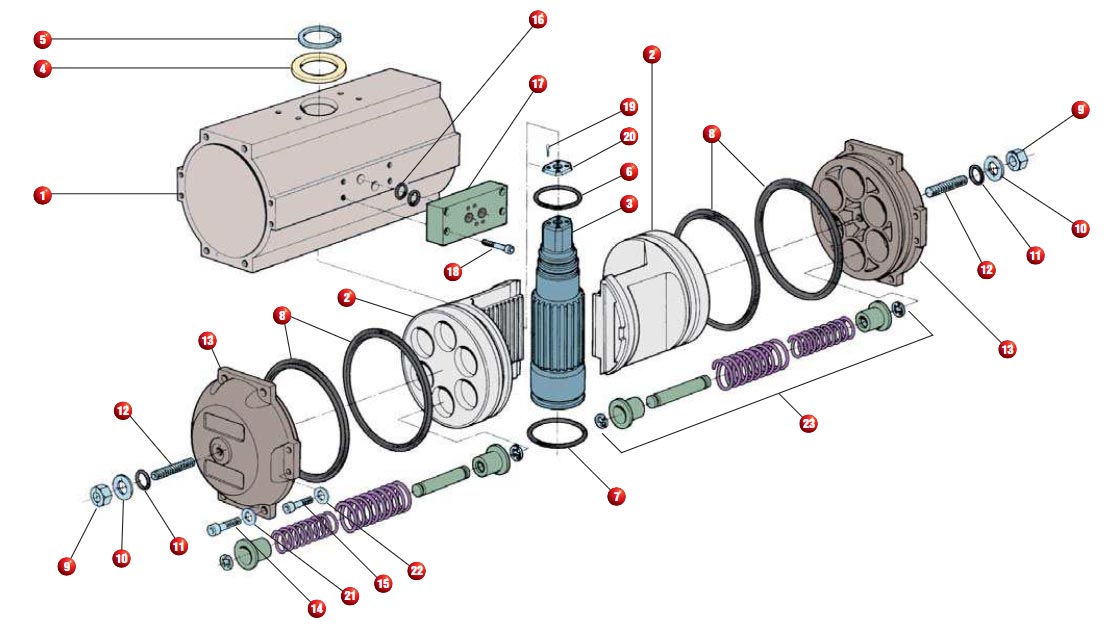

عملکرد و اجزای اکچویتور پنوماتیکی Flowserve

مزایای محرک های رک و پینیون

محرک‌های پنوماتیکی رک و پینیون چندین مزیت دارند:



  1. طراحی کم حجم: طراحی کم حجم و سبکی دارند و برای کاربردهایی که فضا محدود است مناسب هستند.



  1. عملکرد سریع و دقیق: محرک های رک و پینیون حرکت چرخشی سریع و دقیقی را تولید میکنند که امکان پاسخ سریع و کنترل دقیق ولوها را فراهم می کند.



  1. حرکت دو جهتی: آنها می توانند در هر دو جهت حرکت کنند و امکان کنترل دو جهتی ولوها و سایر وسایل خطی را فراهم کنند.



  1. گشتاور خروجی بالا: محرک‌های رک و پینیون می‌توانند گشتاور قابل توجهی تولید کنند و این امر آنها را برای کاربردهایی که نیاز به نیرو یا گشتاور خروجی بالاتری دارند مناسب می‌سازد.



  1. دوام: این محرک ها اغلب از مواد مستحکمی هستند و دوام و مقاومت در برابر شرایط سخت عملیاتی را تضمین می کنند.



محرک های پنوماتیکی رک و پینیون در صنایع مختلفی مانند نفت و گاز، فرآوری شیمیایی، تصفیه آب و اتوماسیون کاربرد دارند. آنها کنترل قابل اعتماد و کارآمد حرکت خطی را فراهم می کنند و به اتوماسیون و عملکرد فرآیندهای صنعتی کمک می کنند.



اکچویتور پنوماتیک پروال از دیگر مدل های  اکچویتور پنوماتیک  می باشد.

مدل های اکچویتور پنوماتیکی Flowserve

در این قسمت برخی از محصولات اکچویتور پنوماتیکی رک و پینیون شرکت Flowserve معرفی میشود. این مدل ها عبارتند از:

  • S050
  • S063
  • S085
  • S100
  • S115
  • S125
  • S150
  • S175
  • S200

 اکچویتور پنوماتیکی  Flowserve

ویژگی ها و مشخصات اکچویتور پنوماتیکی Flowserve

برخی از ویژگی های اصلی این تجهیزات عبارتند از:

  • بدنه آلیاژ آلومینیوم، آنودایز سخت داخلی و خارجی.
  • درپوش های انتهایی، فرآوری با روکش اپوکسی فوق ضخیم.
  • دارای یاتاقان های راهنمای پیستون با سطوح تماس وسیع، افزایش کارایی و عمربالا.
  • در این محرک ها (استاندارد در S050 S200) در مواردی که نیاز به تنظیم محدود یا چرخش محدود است، تنظیم مستقل باز و بسته ضروری است.
  • پوشش دمای کار از -50 درجه سانتیگراد تا 150 درجه سانتیگراد. در حالت استاندارد -20 درجه سانتیگراد تا +80 درجه سانتیگراد.
  • همچنین طراحی منحصر به فرد آن امکان کارکرد با هوای بدون روغن کاری را فراهم می کند.
  • قابل نگهداری در محل بدون نیاز به ابزار خاصی.
  • پینیون از جنس فولاد زد زنگ
  • امکان چرخش 180˚ و بصورت آپشنال میتواند تا 250˚ نیز بچرخد
  • MaxGuard™ – پوشش ویژه برای کاربردهای خورنده و خشن در نوع دابل اکت
