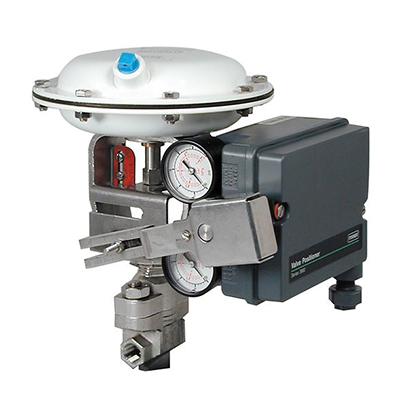

ای توپی پوزیشنر فیشر مدل 3661

توضیحات

ای توپی پوزیشنر فیشر مدل DVC 3661



ای توپی پوزیشنر فیشر مدل 3661، یکی از محصولات شرکت فیشر است که جهت تنظیم موقعیت شیرآلات کنترلی در صنایع مختلف مورد استفاده قرار می گیرد.

آی توپی پوزیشنر الکتروپنوماتیکی فیشر مدل DVC 3661 تک عملکرد (single-act) همراه با طیف گسترده ای از اکچویتورها جهت کنترل شیرهای صنعتی به کار می رود. این تجهیزات کنترلی موقعیت شیر را متناسب با سیگنال ورودی پنوماتیکی یا جریانی DC میلی آمپری که از سرویس کنترل دریافت می کند، تغییر می دهد.

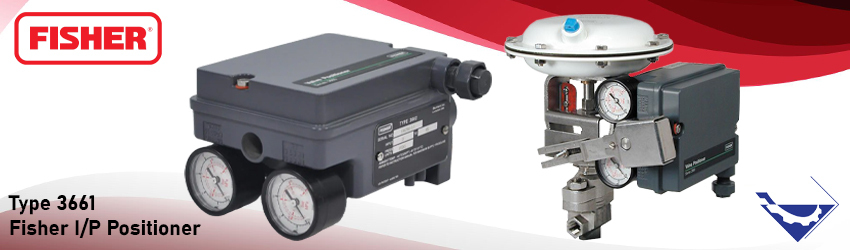

آی توپی پوزیشنر فیشر مدل DV-3661

به طور کلی آی توپی پوزیشنرها برای افزایش یا کاهش فشار هوای ابزار دقیق جهت عملکرد مناسب اکچویتور شیر کنترلی به کار می روند. آی توپی پوزیشنر الکتروپنوماتیکی سیگنال جریانی 4 تا 20 میلی‌ آمپر را به عنوان ورودی از کنترلر یا سیستم کنترلی دریافت و آن را به سیگنال های نیوماتیکی برای ارسال به اکچویتور یا عملگرهای پنوماتیکی تبدیل می کنند.

شرکت فیشر  FISHER یکی از تولید کنندگان پیشرو در شیرهای کنترلی، رگلاتورها و ابزار دقیق برای اتوماسیون و کنترل فرآیندهای صنعتی است. این شرکت در سال 1880 تاسیس شده است و دفتر مرکزی آن در  ایالات متحده آمریکا قرار دارد.

در ادامه به معرفی و بررسی ویژگی ها، مشخصات فنی، عملکرد و مزایای ای توپی پوزیشنر فیشر مدل 3661 می پردازیم.

ویژگی های آی توپی پوزیشنر فیشر مدل DVC 3661

آی توپی پوزیشنر فیشر مدل DVC 3661 از پر کاربردترین تجهیزات ابزار دقیق مورد استفاده در صنایع فرآیندی جهت کنترل موقعیت شیرآلات صنعتی می باشد. برخی از ویژگی های مهم این مدل پوزیشنر فیشر به شرح زیر می باشد:

1. عملکرد دقیق، کارآمد و مقاوم در برابر لرزش

طراحی پوزیشنر سری 3661 فیشر دقت بالا، مقاومت در برابر ارتعاشات و زمان پاسخ سریع را ارائه می دهد. همچنین مصرف هوای حالت پایدار پایین به عملکرد کارآمد کمک می کند.

2. تطبیق پذیری

پوزیشنر یک سیگنال ورودی پنوماتیک استاندارد (3660) یا یک سیگنال ورودی DC میلی آمپر استاندارد (3661) را از یک دستگاه کنترلر می پذیرد. این پوزیشنر قابلیت های تقسیم برد و  zero و span قابل تنظیم را ارائه می دهد.

ای توپی پوزیشنر فیشر مدل 3661

3. قطعات یدکی کمتر

بیشتر قطعات پوزیشنرهای 3660 و 3661 قابل تعویض هستند و برای پشتیبانی از این پوزیشنرها به قطعات یدکی کمتری نیاز دارند.

4. ساختار مقاوم

بدنه و روکش به گونه ای طراحی شده اند که در برابر لرزش مکانیکی و حمل سخت مقاومت کنند.

5. تنظیمات آسان موقعیت یابی

تنظیم صفر zero و span را می توان با درپوش در جای خود انجام داد.

6. قابلیت تست تشخیصی شیر کنترل

آی توپی پوزیشنرهای سری DVC 3661 فاقد امکان عیب یابی سیستم می باشد. برای پشتیبانی از تست تشخیص در شیرهای کنترلی پکیج پوزیشنرها همراه با سیستم تشخیص عیب Flow Scanner  در اتصالات، پایپینگ و غیره ما بین پوزیشنر و اکچویتور نصب می شود.

مشخصات فنی ای توپی پوزیشنر فیشر مدل 3661

هر سری از آی توپی پوزیشنرهای برند فیشر ساخت کشور آلمان مشخصات و ویژگی های متفاوتی دارند. در جدول زیر برخی از مشخصات فنی آی توپی پوزیشنر DVC 3661 بیان شده است.



مدل ای توپی پوزیشنرفیشر مدل DVC 3661
نوع پوزیشنرای توپی پوزیشنر الکتروپنوماتیکی
مناسب اکچویتورخطی
سینگل/دابلسینگل اکت
سیگنال ورودیجریان 4 تا 20 میلی آمپر (DC)
مصرف هوا 0.24 normal m3/hour (8.8 scfh) at 1.4 bar
سیگنال خروجیپنوماتیکی
نوع و سایز اتصالرزوه ای یا پیچی "1/4 NPT
بدنهآلومینیوم
محدوده دمای فرآیندیاز 40- تا 82 درجه سانتیگراد (40- تا 180 فارنهایت)
سیگنال فیدبک دارد
هیسترزیس0.5% output span
ددباند 0.1% input span
درجه حفاظت بدنهIP54
استاندارد ضد انفجارCSA & FM، ATEX & IECEx

جهت نصب پوزیشنر روی اکچویتور هوای محیط باید تمیز، خشک و فیلتر شده باشد. اگر منبع تغذیه قادر به تجاوز از حداکثر فشار عملیاتی اکچویتور یا فشار منبع تغذیه پوزیشنر باشد، باید در حین نصب اقدامات مناسب برای محافظت از پوزیشنر و تمام تجهیزات متصل در برابر فشار بیش از حد انجام شود.

عملکرد ای توپی پوزیشنر فیشر مدل 3661

پوزیشنرهای الکتروپنوماتیکی متناسب با سیگنال جریانی که دریافت می کنند، فشار هوای متناسب برای عملکرد صحیح اکچویتور را تنظیم می کنند و آن را به عملگر پنوماتیکی ارسال خواهند کرد.

این نوع از پوزیشنرها عملکرد مشابهی با پوزیشنرهای پنوماتیکی دارند. اما با این تفاوت که به جای ورودی پنوماتیکی به پوزیشنر از سیگنال جریانی به‌ عنوان سیگنال ورودی استفاده می‌کنند.

ای توپی پوزیشنرهای فیشر مدل DVC 3661 موقعیت شیر را متناسب با یک ورودی پنوماتیکی یا یک سیگنال ورودی DC استاندارد میلی آمپری دریافت شده از کنترلر فراهم می کنند. در واقع آنها سیگنال جریانی از 4 تا 20 میلی آمپر را به سیگنال پنوماتیکی از 3 تا 15 psi قابل فهم برای ارسال به اکچویتور های پنوماتیکی تبدیل می کنند.

اکچویتورهای تک‌ عملکرد یا سینگل اکت که معمولاً به عنوان اکچویتورهای برگشت فنری یا Spring Return شناخته می‌ شوند که از فشار هوا برای باز کردن شیرهای کنترلی استفاده می کنند.

عمل برگشت با حذف فشار هوا و با استفاده از فنر مکانیکی انجام می شود و با حذف فشار هوا شیر مذکور با نیرو فنر بسته خواهد شد.

مزایای ای توپی پوزیشنر فیشر مدل 3661

ای توپی پوزیشنر برند فیشر سری 3661 دارای مزایای متعددی نسبت به سایر محصولات مشابه به شرح زیر است:

  • 1.مصرف هوای حالت پایدار پایین به عملکرد کارآمد
  • 2.مناسب اکچویتور سینگل اکت
  • 3.طراحی مقاوم به ضربه، ارتعاش و لرزش در فرآیندهای صنعتی
  • 4.قابلیت تنظیم و دقت بالا
  • 5.قطعات یدکی کم و تعویض آسان
  • 6.زمان پاسخ گویی سریع
  • 7.نصب و نگهداری آسان
  • 8.قابلیت کاربرد با طیف وسیعی از شیرها

به طور کلی پوزیشنر الکتروپنوماتیکی 3661 ترکیبی از کنترل دقیق، پاسخ سریع، دوام بالا و تطبیق پذیری را ارائه می دهد. به همین دلیل آن را به انتخابی مطمئن برای کاربردهای موقعیت یابی شیر در فرآیندهای صنعتی تبدیل می کند.

پارامترهای خرید ای توپی پوزیشنر فیشر مدل 3661

ای توپی پوزیشنر فیشر سری 3661، با توجه به ویژگی هایی نظیر دقت بالا، راه اندازی آسان و مصرف انرژی کم در صنایع مختلفی مورد استفاده قرار می گیرد. به همین دلیل با توجه به اهمیت استفاده از این تجهیزات در صنایع فرآیندی باید به فاکتورهایی که بر قیمت و خرید آنها تاثیر گذار هستند دقت شود.

متریال اجزای تشکیل دهنده آی توپی پوزیشنر، محدوده دمای کاری، پروتکل های ارتباطی شبکه و ضد انفجار بودن (EX) از فاکتورهای مهم و تاثیرگذار بر قیمت آی توپی پوزیشنر مدل DVC 3661 است.

تجهیز صنعت یکی از برترین تامین کنندگان و وارد کنندگان تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع انواع آی تو پی پوزیشنر فیشر را با بهترین قیمت و کیفیت ارائه می دهد.

برای کسب اطلاعات بیشتر در مورد خرید، مشاوره رایگان و استعلام قیمت آی توپی پوزیشنر فشیر مدل 3661 با کارشناسان فنی و فروش ما در ارتباط باشید.
