ای توپی پوزیشنر زیمنس مدل ۶DR۵۲۱۰

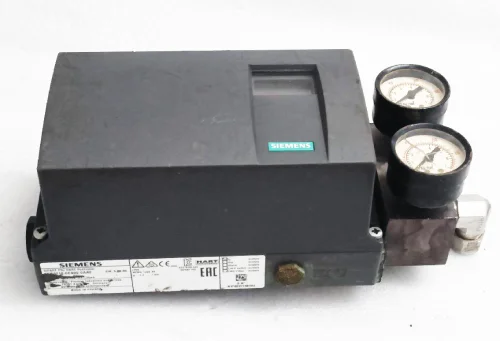

پوزیشنر زیمنس مدل 6DR5210 یک پوزیشنر هوشمند الکتروپنوماتیکی از خانواده SIPART PS2 است که برای کنترل موقعیت شیرهای صنعتی دارای اکچویتور پنوماتیکی تک عملگر استفاده می شود. این مدل سیگنال کنترلی ۴ تا ۲۰ میلی آمپر را دریافت کرده و از پروتکل HART برای ارتباط، تنظیم پارامترها و انتقال اطلاعات تشخیصی پشتیبانی می کند.

Siemens 6DR5210 قابلیت نصب روی اکچویتورهای خطی و دورانی را دارد و بدنه آن از پلی کربنات ساخته شده است. نسخه های مختلف این مدل با اتصالات الکتریکی و پنوماتیکی، ماژول های جانبی و تأییدیه های متفاوت عرضه شده اند؛ بنابراین برای انتخاب یا جایگزینی محصول، بررسی شماره فنی کامل ضروری است.

نکته مهم: مدل 6DR5210 در وضعیت توقف تدریجی تولید یا Phase-out قرار گرفته است. زیمنس خانواده 6DR51 را به عنوان جایگزین این سری معرفی می کند. انتخاب کد جایگزین باید براساس شماره سفارش کامل، نوع حفاظت انفجاری، نوع سیم بندی و آپشن های محصول قبلی انجام شود.

مشخصات اصلی پوزیشنر Siemens 6DR5210

این جدول مشخصات عمومی خانواده 6DR5210 را نشان می دهد. رزوه اتصالات، تأییدیه ضدانفجار، تجهیزات جانبی و نوع دقیق مدار فقط از روی کد کامل سفارش قابل تأیید هستند.

نحوه عملکرد پوزیشنر 6DR5210

پوزیشنر فرمان موقعیت را از سیستم کنترل دریافت می کند و آن را با موقعیت واقعی شیر مقایسه می کند. اگر میان فرمان و موقعیت واقعی اختلاف وجود داشته باشد، دستگاه فشار هوای ارسال شده به اکچویتور را تغییر می دهد تا ساقه یا محور شیر در موقعیت موردنظر قرار گیرد. این فرایند در یک حلقه کنترلی بسته انجام می شود و شامل مراحل زیر است:

1. دریافت فرمان ۴ تا ۲۰ میلی آمپر از PLC یا DCS
2. اندازه گیری موقعیت واقعی شیر
3. مقایسه موقعیت واقعی با مقدار درخواستی
4. افزایش یا تخلیه هوای اکچویتور
5. توقف تنظیم فشار پس از رسیدن شیر به موقعیت موردنظر

به همین دلیل 6DR5210 را نباید یک مبدل I/P ساده دانست. در یک مبدل I/P، جریان به فشار متناسب تبدیل می شود؛ اما پوزیشنر فشار خروجی را متناسب با اختلاف موقعیت، بار اکچویتور، اصطکاک شیر و شرایط فرایندی تنظیم می کند.

ارتباط HART در مدل 6DR5210

قابلیت HART یکی از تفاوت های مهم 6DR5210 با مدل هایی مانند 6DR5010 است. ارتباط HART اجازه می دهد سیگنال دیجیتال ارتباطی روی حلقه آنالوگ ۴ تا ۲۰ میلی آمپر منتقل شود. با استفاده از HART می توان، متناسب با امکانات نسخه و ابزار مهندسی مورد استفاده، فعالیت هایی مانند موارد زیر را انجام داد:

• خواندن و تنظیم پارامترهای پوزیشنر
• مشاهده وضعیت عملکرد دستگاه
• دریافت اطلاعات تشخیصی
• بررسی خطاها و هشدارها
• پیکربندی مشخصات کنترلی
• مدیریت تجهیز از طریق سیستم کنترل یا ابزار ارتباطی سازگار

وجود HART به معنی وجود فیدبک آنالوگ مستقل ۴ تا ۲۰ میلی آمپر نیست. خروجی آنالوگ موقعیت یک آپشن سخت افزاری جداگانه است و باید در کد سفارش بررسی شود.

تفاوت 6DR5210 با پوزیشنر دو سیمه HART

مدل 6DR5210 در نسل قدیمی SIPART PS2 به خانواده موسوم به 4L با HART تعلق دارد. در کدهای مختلف، زیمنس این محصول را با ساختار سیم بندی سه یا چهار سیمه معرفی کرده است.

این موضوع با پوزیشنرهای دو سیمه Loop-Powered متفاوت است. هنگام جایگزینی 6DR5210 با یک مدل جدید نباید فقط وجود ورودی ۴ تا ۲۰ میلی آمپر و HART ملاک قرار گیرد. مدار تغذیه، نوع سیگنال و نقشه ترمینال های محصول قدیمی و جدید باید با یکدیگر تطبیق داده شوند.

مناسب برای اکچویتور تک عملگر

Siemens 6DR5210 برای اکچویتور پنوماتیکی تک عملگر طراحی شده است. در اکچویتور Single-Acting، فشار هوا حرکت را در یک جهت ایجاد می کند و فنر داخلی اکچویتور، شیر را در جهت مخالف حرکت می دهد.

این ساختار معمولاً برای مجموعه های Fail-Close یا Fail-Open استفاده می شود؛ اما وضعیت نهایی شیر فقط از روی مدل پوزیشنر مشخص نمی شود. جهت عملکرد فنر، نحوه مونتاژ اکچویتور و ساختار شیر تعیین می کنند که در زمان قطع هوا یا توان، شیر باز یا بسته شود.

برای اکچویتور دوطرفه باید مدلی متناسب با عملکرد Double-Acting مانند نسخه صحیح از خانواده 6DR5220 یا جایگزین جدید آن بررسی شود.

نصب روی اکچویتور خطی و دورانی

پوزیشنر 6DR5210 را می توان با کیت مناسب روی دو گروه اصلی اکچویتورها نصب کرد.

اکچویتور خطی

این نوع اکچویتور معمولاً روی گلوب ولو، شیر دیافراگمی و کنترل ولوهای دارای حرکت رفت وبرگشتی نصب می شود. در زمان انتخاب کیت باید کورس حرکتی، نوع براکت، موقعیت پین و جهت حرکت ساقه بررسی شود.

اکچویتور دورانی

اکچویتورهای دورانی در شیرهای پروانه ای، توپی و پلاگ ولو کاربرد دارند. برای این کاربرد باید کوپلینگ و براکت مناسب زاویه حرکت اکچویتور انتخاب شود.

قابلیت استفاده روی هر دو نوع اکچویتور به معنی یکسان بودن کیت نصب نیست. براکت، بازوی انتقال موقعیت و کوپلینگ باید متناسب با اکچویتور سفارش داده شوند.

حفاظت انفجاری 6DR5210

مدل های خانواده 6DR5210 عمدتاً در ساختار نسخه های Ex عرضه شده اند و برخی کدهای کامل دارای حفاظت ذاتی یا Intrinsic Safety – Ex i هستند. بااین حال، عبارت 6DR5210 به تنهایی برای تأیید گواهی ضدانفجار کافی نیست. برای نصب در منطقه خطرناک باید موارد زیر از روی پلاک و گواهی دستگاه بررسی شوند:

• نوع دقیق حفاظت انفجاری
• ATEX، IECEx، FM یا گواهی موردنیاز پروژه
• Zone یا Class محل نصب
• گروه گازی یا گردوغبار
• کلاس دمایی
• دمای محیط مجاز
• پارامترهای الکتریکی مدار ذاتاً ایمن
• نیاز به بریر یا ایزولاتور مناسب
• سازگاری ماژول های جانبی با تأییدیه Ex

استفاده از ماژولی که تأییدیه متناسب ندارد می تواند اعتبار حفاظت انفجاری مجموعه را از بین ببرد.

بدنه و درجه حفاظت

بدنه 6DR5210 از پلی کربنات ساخته شده است. درجه حفاظت بدنه خانواده SIPART PS2 برابر IP66 و NEMA 4X اعلام شده و برای نصب در بسیاری از محیط های صنعتی مناسب است. در برخی کدهای سفارش، بلوک مانومتر با مانومتر پلاستیکی IP31 یا مانومتر فلزی IP44 ارائه شده است. این اعداد فقط به مانومتر مربوط هستند و نباید به عنوان درجه حفاظت پوزیشنر درج شوند.

برای نصب در فضای باز باید علاوه بر درجه حفاظت، جهت قرارگیری دستگاه رعایت شود. مسیر خروج هوا و اتصالات پنوماتیکی نباید به گونه ای نصب شوند که آب یا رطوبت در آن ها جمع شود.

هوای ابزار دقیق موردنیاز

فشار هوای تغذیه خانواده SIPART PS2 در نسخه های معمول بین ۱.۴ تا ۷ بار است. فشار تنظیم شده باید با نیاز اکچویتور و محدودیت های مجموعه شیر سازگار باشد. هوای ورودی باید تمیز، خشک و فاقد روغن یا ذرات آسیب زا باشد. برای محافظت از پوزیشنر و اکچویتور، استفاده از فیلتر رگلاتور مناسب توصیه می شود.

افزایش فشار تا حداکثر قابل تحمل پوزیشنر لزوماً انتخاب صحیحی نیست. فشار باید براساس نیروی موردنیاز اکچویتور، فشار فرایند و مشخصات سازنده اکچویتور تعیین شود.

فیدبک، لیمیت سوئیچ و ماژول های سفارشی

تمام مدل های 6DR5210 به صورت استاندارد دارای فیدبک مستقل ۴ تا ۲۰ میلی آمپر یا لیمیت سوئیچ نیستند. امکانات زیر به کد سفارش و ماژول های نصب شده بستگی دارند:

• ماژول خروجی آنالوگ موقعیت
• خروجی فیدبک ۴ تا ۲۰ میلی آمپر
• ورودی و خروجی دیجیتال
• لیمیت سوئیچ مکانیکی
• اعلام کننده حد موقعیت
• بلوک مانومتر
• کانکتورهای الکتریکی مختلف
• رزوه G ۱/۴ یا NPT برای اتصالات پنوماتیکی
• ورودی کابل M20 یا NPT
• تجهیزات جانبی مربوط به مدار Ex

هنگام خرید نمونه جایگزین، بازدید ظاهری محصول کافی نیست؛ زیرا دو پوزیشنر با بدنه مشابه ممکن است ماژول ها و تأییدیه های متفاوتی داشته باشند.

حالت Fail-Safe

در نسخه های تک عملگر Standard/Fail-Safe، از بین رفتن انرژی الکتریکی کمکی باعث تخلیه هوای اکچویتور می شود. پس از تخلیه هوا، فنر اکچویتور شیر را به وضعیت مکانیکی ایمن منتقل می کند. Fail-Safe بودن پوزیشنر تعیین نمی کند که شیر حتماً بسته یا باز شود. وضعیت نهایی به نوع اکچویتور، جهت فنر و نحوه مونتاژ کنترل ولو وابسته است.

راه اندازی پوزیشنر زیمنس 6DR5210

پس از نصب مکانیکی، الکتریکی و پنوماتیکی، پوزیشنر باید برای مجموعه شیر و اکچویتور راه اندازی شود. قابلیت Initialization در SIPART PS2 محدوده حرکت مجموعه را شناسایی و پارامترهای اولیه کنترل را تنظیم می کند.

مراحل کلی راه اندازی شامل موارد زیر است:

1. کنترل نصب صحیح براکت و مکانیزم انتقال موقعیت
2. بررسی تک عملگر بودن اکچویتور
3. کنترل اتصالات ورودی و خروجی هوا
4. تنظیم فشار فیلتر رگلاتور
5. کنترل سیم بندی تغذیه و سیگنال
6. تأیید الزامات مدار HART و Ex
7. اجرای Initialization
8. آزمایش حرکت شیر در چند نقطه از کورس
9. بررسی جهت عملکرد و وضعیت Fail-Safe
10. کنترل خطاها و پارامترهای تشخیصی

هنگام جایگزینی دستگاه قدیمی، بهتر است پارامترهای تنظیم شده پوزیشنر قبلی پیش از باز کردن تجهیز ثبت شوند.

وضعیت تولید و جایگزین 6DR5210

زیمنس برای مدل های 6DR52 اعلام توقف تدریجی تولید کرده و استفاده از خانواده 6DR51 را به عنوان جایگزین پیشنهاد می کند. این موضوع به معنی قابل تعویض بودن مستقیم تمام مدل های 6DR51 با 6DR5210 نیست. در پروژه های تعمیراتی ممکن است تأمین همان کد کامل از موجودی قدیمی امکان پذیر باشد. در پروژه های جدید، بررسی جایگزین فعلی زیمنس معمولاً انتخاب مطمئن تری است.

مقایسه مدل های مرتبط SIPART PS2

جدول بالا برای شناخت خانواده مدل هاست. انتخاب نهایی باید براساس شماره سفارش کامل انجام شود.

کاربردهای Siemens 6DR5210

این پوزیشنر در کنترل ولوهای پنوماتیکی صنایع مختلف کاربرد داشته است، از جمله:

• واحدهای نفت، گاز و پتروشیمی
• پالایشگاه ها
• صنایع شیمیایی
• نیروگاه ها
• تأسیسات بخار
• صنایع آب و فاضلاب
• صنایع معدنی و فلزی
• خطوط تولید دارای سیستم DCS یا PLC
• مجموعه های نیازمند تنظیم و عیب یابی از طریق HART

راهنمای خرید پوزیشنر 6DR5210

برای استعلام موجودی یا انتخاب جایگزین، اطلاعات زیر را ارسال کنید:

• تصویر کامل پلاک دستگاه
• کد کامل سفارش
• نوع اکچویتور و سازنده آن
• خطی یا دورانی بودن اکچویتور
• کورس یا زاویه حرکت
• فشار هوای ابزار دقیق
• نقشه سیم بندی موجود
• نوع حفاظت انفجاری
• مشخصات Zone و گروه گازی
• نوع رزوه پنوماتیکی و الکتریکی
• وجود فیدبک ۴–۲۰ میلی آمپر
• نوع لیمیت سوئیچ
• وجود بلوک مانومتر
• نیاز به استفاده از براکت قبلی
• نو، مازاد پروژه یا جایگزین بودن تجهیز

قیمت پوزیشنر زیمنس 6DR5210

قیمت 6DR5210 به کد کامل، وضعیت موجودی و آپشن های نصب شده بستگی دارد. با توجه به قرار گرفتن این خانواده در مرحله توقف تدریجی، قیمت موجودی قدیمی یا نمونه های خاص ممکن است با مدل جایگزین تفاوت قابل توجهی داشته باشد.

عوامل اصلی مؤثر بر قیمت عبارت اند از:

• کد کامل سفارش
• نوع حفاظت انفجاری
• ماژول خروجی آنالوگ
• لیمیت سوئیچ ها
• بلوک مانومتر
• رزوه اتصالات
• وضعیت نو یا کارکرده
• اصالت و سلامت تجهیز
• موجودی قطعات جانبی
• هزینه انتخاب و تأمین مدل جایگزین

پرسش های متداول

آیا 6DR5210 دارای HART است؟

بله. 6DR5210 از ارتباط HART پشتیبانی می کند؛ اما نوع سیم بندی آن باید از روی کد کامل و نقشه ترمینال ها بررسی شود.

آیا این مدل برای اکچویتور دوطرفه مناسب است؟

خیر. 6DR5210 مخصوص اکچویتور تک عملگر است. برای اکچویتور دوطرفه باید مدل مناسب Double-Acting بررسی شود.

آیا 6DR5210 هنوز تولید می شود؟

زیمنس توقف تدریجی خانواده 6DR52 را اعلام کرده و خانواده 6DR51 را به عنوان جایگزین معرفی می کند. وضعیت تأمین هر کد به موجودی و منطقه فروش بستگی دارد.

آیا 6DR5110 جایگزین مستقیم 6DR5210 است؟

خیر، لزوماً جایگزین مستقیم و بدون تغییر نیست. نوع تغذیه و سیم بندی، حفاظت انفجاری، ماژول ها و اتصالات باید پیش از جایگزینی تطبیق داده شوند.

آیا فیدبک ۴–۲۰ میلی آمپر استاندارد است؟

خیر. خروجی آنالوگ موقعیت یک گزینه سفارشی است و وجود آن باید از روی کد سفارش یا ماژول نصب شده تأیید شود.

آیا تمام کدهای 6DR5210 دارای Ex i هستند؟

خیر. نوع دقیق حفاظت و گواهی ها به کد کامل محصول وابسته است. برای مناطق خطرناک باید پلاک و گواهی همان دستگاه بررسی شود.

تفاوت 6DR5210 و 6DR5220 چیست؟

6DR5210 برای اکچویتور تک عملگر و 6DR5220 برای اکچویتور دوطرفه طراحی شده است.
