ای توپی پوزیشنر فیشر مدل DVC 6030

توضیحات

ای توپی پوزیشنر فیشر مدل DVC 6030



ای توپی پوزیشنر فیشر مدل DVC 6030، یکی از انواع پوزیشنرهای الکتروپنوماتیکی از برند معتبر فیشر است که از طریق ارسال سیگنال پنوماتیکی به اکچویتور موقعیت شیرآلات را در صنایع مختلف کنترل می کند.

ای توپی پوزیشنر دیجیتال فیشر مدل 6030 با استفاده از مبدل جریان به فشار یا آی توپی کانورتر (I/P)، سیگنال جریانی ورودی 4 تا 20 میلی آمپر DC از کنترلر را به سیگنال خروجی پنوماتیکی به اکچویتور شیر از 0.4 تا 9.5 بار تبدیل می کند.

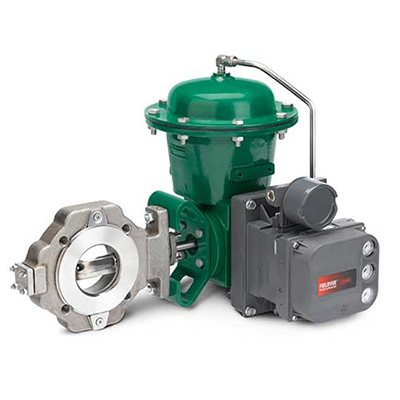

ای توپی پوزیشنر فیشر مدل DVC 6030

با استفاده از پروتکل ارتباطی HART، ای توپی پوزیشنر دیجیتال فیشر 6030 امکان دسترسی آسان به اطلاعات ضروری برای عملیات پردازش را فراهم می کند. این تجهیزات برای به حداقل رساندن احتمال خرابی شیرآلات بر اساس نیاز ایمنی طراحی می شوند و در نتیجه احتمال بروز موقعیت‌ های فاجعه بار را کاهش می دهند.

فیشر FISHER یکی از زیرمجموعه های شرکت امرسون آمریکا و از تولیدکنندگان مشهور انواع ای تو پی پوزیشنر نیوماتیکی، الکترونیوماتیکی و دیجیتال یا اسمارت در جهان است. ای تو پی پوزیشنر فیشر مدل DVC6030 یکی از معروفترین محصولات این شرکت می باشد که به معرفی و بررسی ویژگی های آن می پردازیم.



لینک های مفید: ای توپی پوزیشنر زیمنس

آی توپی پوزیشنر چیست؟

ای توپی پوزیشنر (I/P Positioner) یکی از تجهیزات ابزار دقیق است که برای تنظیم فشار هوای ورودی به اکچویتور در شیرآلات کنترلی مورد استفاده قرار می گیرد.

به عبارت دیگر ای توپی پوزیشنر متناسب با سیگنال ورودی از کنترلر سیگنال پنوماتیکی به اکچویتور شیر ارسال می کند و از این طریق موقعیت استم و میزان باز یا بسته شدن شیر را کنترل می کند.

همچنین پوزیشنر یک سیگنال فیدبک به اتاق کنترل ارسال می نماید. همچنین موقعیت جدید شیر کنترل را اعلام می نماید تا کاربر اتاق کنترل اطمینان پیدا کند که شیر به اندازه سیگنال ارسال شده باز یا بسته شده است.

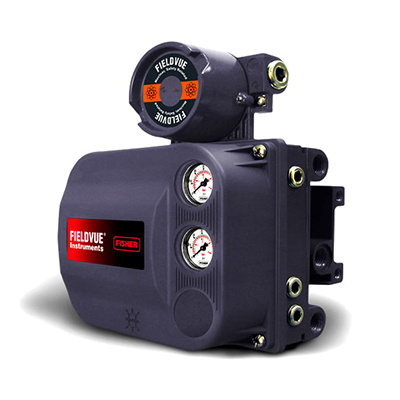

ای توپی پوزیشنر فیشر مدل DVC 6030

برای مثال هنگامی که یک سیگنال 12mA (مابین 4 تا 20 میلی آمپر) از سمت اتاق کنترل به پوزیشنر ارسال می شود. ای تو پی پوزیشنر الکتروپنوماتیکی وظیفه تبدیل سیگنال جریانی به سیگنال نیوماتیکی را دارد. در واقع یک سیگنال نیوماتیکی متناسب با آن به سمت اکچویتور ارسال می کند.

در نهایت پس از دریافت این فشار هوا به اکچویتور، استم شیر در کنترل ولو 50% حرکت کرده و شیر 50 درصد یسته یا باز می شود.

ویژگی های ای توپی پوزیشنر فیشر مدل DVC 6030

این مدل پوزیشنر با قابلیت نصب سه گیج جهت کنترل شیرهای ربع گرد یا Quarter-turn چرخشی که مجرابند در آنها دارای حرکت 90 درجه می باشد به کار می رود. همچنین با تجهیز هارت کامونیکیتور HART Communicator قابلیت کالیبراسیون و تنظیم دارد.

ای توپی پوزیشنر فیشر مدل DVC 6030 برای طیف خاصی از شرایط فشار، دمای محیط، تغییرات دما، سیال فرآیندی و سایر مشخصات تولید می شود. برخی از مهمترین مشخصات فنی ای توپی پوزیشنر فیشر مدل 6030 در جدول زیر ذکر می شود.



مدل ای توپی پوزیشنرفیشر مدل DVC 6030
نوع پوزیشنرآی توپی پوزیشنر دیجیتال
مناسب اکچویتورروتاری
سینگل/دابلهر دو
سیگنال ورودی4 تا 20 میلی آمپر DC
فشار هوا تغذیه1.7 bar (25 psi) یا 0.3 bar (5 psi)
جابه جایی استمبین 50 تا 180 درجه
سیگنال خروجی0.4 تا 9.5 بار
پروتکل ارتباطیHART
بدنهآلومینیوم با کاور پلی استر ترموپلاستیک
درجه حفاظت بدنه IP66
استاندارد ضد انفجارIECEx و ATEX و FM و CSA
حداقل جریان4 میلی آمپر
حداکثر ولتاژ30 VDC



نصب ای توپی پوزیشنر فیشر DVC 6030

فیشر DVC6030 یک پوزیشنر هوشمند است که برای کنترل دقیق موقعیت شیرآلات در کاربردهای صنعتی طراحی می شود. با توجه به محدودیت‌های نصب مطابق NAMUR، از متریال فولاد ضد زنگ DVC6030S SIS در سرویس‌ هایی با لرزش یا ارتعاش بالا استفاده نکنید. مراحل نصب ای توپی پوزیشنر فیشر در موارد زیر ذکر می شود:

  • 1. شیر کنترلی را از فشار خط فرآیندی جدا کرده و فشار را از دو طرف بدنه شیر آزاد کنید. تمام خطوط فشار به اکچویتور پنوماتیک را ببندید و تمام فشار را از اکچویتور آزاد کنید. از روش‌ های قفل کردن (lock-out) استفاده کنید تا مطمئن شوید که اقدامات فوق در حین کار بر روی تجهیزات مؤثر هستند.
  • 2.در صورت لزوم هاب (hub) موجود را از شفت محرک جدا کنید.
  • 3.پوزیشنر را مطابق با دستورالعمل کیت نصب به اکچویتور وصل کنید.
  • 4.اسپیسر را در صورت نیاز به شفت اکچویتور وصل کنید.
  • 5.نشانگر جابه جایی را مطابق با دستورالعمل ها به کانکتور شفت یا اسپیسر وصل کنید.
  • 6.براکت نصب را به ای توپی پوزیشنر دیجیتال وصل کنید.
  • 7.پوزیشنر دیجیتال را به اکچویتور متصل نمایید. در واقع پوزیشنر دیجیتال را طوری قرار دهید که پین روی نشانگر جابه جایی و شیار بازوی فیدبک (Feedback) را درگیر کند.

ای توپی پوزیشنر فیشر مدل DVC 6030

خرید ای توپی پوزیشنر فیشر DVC 6030

یکی از پرمصرف ترین و کاربردی ترین پوزیشنرها ای توپی پوزیشنر فیشر مدل DVC 6030 است. به دلیل کیفیت بالای ساخت و همچنین دقت عملکردی بالا در صنعت شناخنه شده و محبوب است. کنترل دقیق موقعیت شیرآلات منجر به کنترل دقیق تر و بهینه سازی فرآیند می شود.

تجهیز صنعت یکی از بزرگترین و برترین تامین کنندگان تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق ای تو پی پوزیشنر فیشر مدل 6030  را با بهترین کیفیت و قیمت مناسب ارائه می دهد.

جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت ای توپی پوزیشنر فیشر مدل DVC 6030 با کارشناسان فنی و فروش ما در تماس باشید.
