آی تو پی پوزیشنر YTC مدل YT 3300

توضیحات

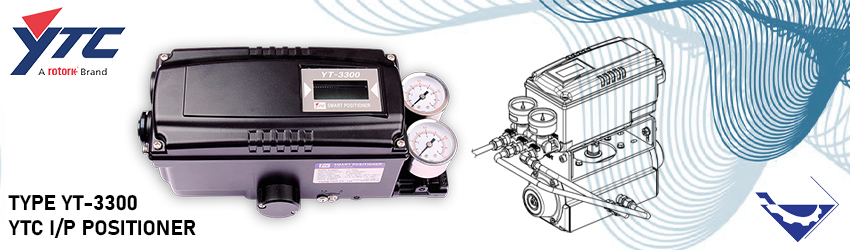

ای توپی پوزیشنر YTC مدل YT 3300



ای توپی پوزیشنر YTC مدل YT 3300 یک پوزیشنر ولو الکتروپنوماتیکی میباشد که حرکت استم یک کنترل ولو را مطابق با سیگنال جریانی 4-20 mA دریافتی از سیستم کنترل مطابقت داده. و آن را کنترل و در صورت لزوم موقعیت کنترل ولو تصحیح میکند.

ای توپی پوزیشنر YTC مدل YT 3300

پوزیشنر ها دستگاهی میباشند که با دریافت یک سیگنال نیوماتیکی در پوزیشنر های نیوماتیکی (P/P) و یا دریافت سیگنال جریانی یا الکتریکی در پوزیشنر های الکترونیوماتیکی (I/P) و تبدیل آن به سیگنال نیوماتیکی. آن را به اکچویتور فرستاده و باعث حرکت استم شیر کنترلی خواهد شد.

این حرکت در اکچویتورهای با حرکت خطی (مانند اکچویتور پنوماتیکی-دیافراگمی) توسط پوزیشنر مدل لینیر (linear) و برای اکچویتور با حرکت دورانی و چرخشی (مانند اکچویتور رک-اند-پینیون) توسط پوزیشنر مدل روتاری(Rotary) انجام میشود.

ای توپی پوزیشنر YTC در انواع مدل های نامبرده فوق موجود میباشد. و برای انواع اکچویتورهای با حرکت خطی و دورانی، سینگل اکت و دابل اکت، و برای محیط های بی خطر و خطرناک محصولات متناسب با سرویس های گوناگون را تولید و روانه بازار میکند.

ویژگی های ای توپی پوزیشنر YTC مدل YT3300:

در ادامه به معرفی و توضیح برخی از ویژگی های این مدل ای توپی پوزیشنر خواهیم پرداخت.



  • 1- وجود میکروپروسسور داخلی این پوزیشنر باعث عملکرد هرچه بهتر این تجهیز گردیده. و همچنین فانکشن های اتوکالیبره، کنترل PID، و برقراری ارتباط از طریق پروتکل HART را موجب خواهد شد.
  • 2- این پوزیشنر در انواع مدل های خطی و روتاری، سینگل اکت و دابل اکت موجود میباشد. در مدل های LINEAR حرکت STROKE تقریبا 10 تا 150 میلیمتر و در مدل های روتاری 0 تا 90 درجه میباشد.
  • 3- حداقل فشار هوای تغذیه برای پوزیشنر الکتروپنوماتیکی YTC3300 از 1.4 بار تا 7 بار معادل 0.14 تا 0.7 مگاپاسکال میباشد.
  • 4- پوزیشنر YTC مدل YT3300 دارای تمامی ماژول های سیگنال 4 تا 20 میلی آمپر فیدبک، لیمیت سوئیچ های مکانیکی و پراکسیمیتی، و همچنین ماژول های ترکیبی سیگنال فیدبک آنالوگ و لیمیت سوئیچ های مکانیکی و پراکسیمیتی را بصورت همزمان در صورت نیاز بصورت آپشنال خواهد داشت.
  • 5- جنس بدنه پوریشنر مدل YT3300 در دو مدل استنلس استیل برای محیط های خطرناک و دایکاست آلومینیوم در حالت عادی میباشد.
  • 6- تفاوت اصلی ای توپی پوزیشنر YTC مدل YT3300 با پوزیشنر YT2200 در مدل های ضد انفجار برای محیط های خطرناک میباشد. پوزیشنر YT3300 در محیط های خطرناک دارای استاندارهای Ex ia IIC T5/T6 Gb, EX iaD IIIC T100°C/T85°C Db، استاندارد IECEx، استاندارد NEPSI، استاندارد CSA و FM میباشد. همچنین پروتکل HART در این مدل پوزیشنر ورژن 7 میباشد.
  • 7- درجه حفاظتی بدنه این پوزیشنر IP66 میباشد.

مشخصات فنی ای توپی پوزیشنر YTC مدل YT3300:

نوع پوزیشنرپوزیشنر هوشمند الکتروپنوماتیکی (I/P)
مناسب اکچویتوردورانی / خطی
سینگل/دابلسینگل / دابل
سیگنال ورودی4 تا 20 میلی آمپر
فشار هوا تغذیه1.4~7bar (0.14~0.7MPa)
حرکت پوزیشنر یا lever strokeمدل خطی20-150 mm
مدل دورانی0-90 degree
پروتکل ارتباطیورژن 7 Hart
بدنهآلومینیوم ریخته گری
سیگنال فیدبک و لیمیت سوئیچدارد
درجه حفاظتIP66
استاندارد ضد انفجارEx ia IIC T5/T6

شرکت ROTORK YTC:

شرکت ytc یکی از شرکتهای زیر مجموعه شرکت rotork میباشد. این شرکت کره ای تولید کننده محصولات جانبی شیرآلات کنترلی شامل انواع پوزیشنر های نیوماتیکی، پوزیشنر های الکترونیوماتیکی، انواع پوزیشنر های اسمارت یا دیجیتال میباشد. و همچنین تولید کننده انواع رگولاتورهای هوا، لیمیت سوئیچ باکس و رله بوستر هوا میباشد.



لیمیت سوئیچ باکس YTC مدل YT-870



تجهیز صنعت تامین کننده و وارد کننده انواع شیرآلات صنعتی و پایپینگی، انواع کنترل ولو، رگولاتور، پوزیشنر و تمامی تجهیزات ابزار دقیق و پایپینگ میباشد. برای کسب اطلاعات بیشتر به وبسایت اینترنتی شرکت مراجعه کرده و با کارشناسان فنی و فروش ما در تماس باشید.
