آی تو پی پوزیشنر یوکوگاوا مدل AVP300

توضیحات

ای توپی یوکوگاوا مدل AVP300



ای توپی یوکوگاوا مدل AVP300، یکی از تجهیزات کلیدی و حیاتی در سیستم های کنترلی پنوماتیکی محسوب می شود که برای کنترل موقعیت استم در شیرآلات کنترلی مورد استفاده قرار می گیرد.

در مواقعی که کنترل ولو پنوماتیکی یا شیر کنترلی نیاز به پوزیشن (اکشن) گرفتن دقیق و نسبتا سریع داشته باشد از یک ای توپی پوزیشنر استفاده می شود. ای توپی ترانسدیوسر تجهیزی است که سیگنال جریانی (I) را به سیگنال نیوماتیکی (P) تبدیل می کند. ای توپی کانورتور مهمترین جزء یک دستگاه ای توپی پوزیشنر به شمار می رود.

i to p positioner /AVP300

شرکت یوکوگاوا (Yokogawa) یکی از شرکت‌ های بزرگ و پیشرو در زمینه ابزار دقیق و اتوماسیون صنعتی است. این شرکت در سال 1915 در ژاپن تأسیس شد و در حال حاضر دفتر مرکزی آن در شهر توکیو واقع شده است.

محصولات یوکوگاوا شامل انواع سنسورها، ترانسمیترها، رکوردرها، کنترلرها، دستگاه‌های اندازه‌گیری، تجهیزات آنالیز و سیستم‌ های اتوماسیون صنعتی می‌ شود. در ادامه به معرفی یکی از محصولات پرکاربرد یوکوگاوا به نام ای توپی یوکوگاوا مدل AVP300 می پردازیم.

عملکرد پوزیشنر یوکوگاوا AVP300

پوزیشنر یوکوگاوا متناسب با یک سیگنال جریانی 4 تا 20 میلی آمپر از کنترلر مانند PLC و تبدیل آن به یک سیگنال نیوماتیکی 3 تا 15 PSI و ارسال آن به اکچویتور پنوماتیکی، باعث تحریک اکچویتور خواهد شد.

با توجه به اینکه اکچویتور به استم شیر کنترلی کوپل شده، حرکت آن باعث بالا پایین شدن، یا چرخیدن پلاگ در کنترل ولو می شود. استفاده از ای توپی پوزیشنر در سیستم های کنترلی پنوماتیکی، باعث می شود کنترل ولو موقعیت دقیق و درستی بگیرد و سیستم کنترلی از راندمان و اثربخشی بیشتری برخوردار شود.

با توجه به اینکه ای توپی پوزیشنر متناسب با سیگنال دریافتی از کنترلر مقدار سیگنال فشار نیوماتیکی را تنظیم و ارسال خواهد کرد، شیر کنترلی موقعیت کاملا دقیقی متناسب با فرمان ای توپی پوزیشنر خواهد گرفت.

ای توپی پوزیشنر یوکوگاوا مدل AVP300 یکی از معروفترین و پر کاربرد ترین ای توپی های موجود در بین محصولات یوکوگاوا است. این پوزیشنر هوشمند که اخیرا توسط شرکت azbil تولید می شود، یک آی توپی پوزیشنر هوشمند است. علاوه بر موقعیت دهی صحیح به کنترل ولو، دارای ویژگی هایی مانند قابلیت برقراری ارتباط روی پرتکل ارتباطی HART، عیب یابی خودکار و تنظیم اتوماتیک است.

این ویژگی ها همگی باعث افزایش راندمان و بهره وری در محیط های صنعتی می شود. همچنین ای توپی یوکوگاوا مدل AVP301 دارای امکان ارسال موقعیت استم شیر برای سیستم کنترلی در قالب یک سیگنال 4 تا 20 میلی آمپر DC می باشد و مدل AVP302 این قابلیت را روی پروتکل HART دارد.

مشخصات فنی ای توپی یوکوگاوا مدل AVP300

ای توپی پوزیشنر یوکوگاوا مدل AVP300 قابلیت نصب روی انواع اکچویتور های خطی و دورانی، اکچویتور های سینگل اکت و دابل اکت را دارد. سیگنال ورودی برای همه مدل های سری 300 سیگنال 4 تا 20 میلی آمپر است. مدل AVP302 نیز دارای ترانسمیتر موقعیت شیر میباشد که یک سیگنال آنالوگ 4 تا 20 میلی آمپر ارسال می کند.

هوای مورد نیاز برای تغذیه ای توپی پوزیشنر 140 تا 700 کیلوپاسکال خواهد بود. فلوی هوا عبوری برای این پوزیشنر در اکچویتور های سینگل اکت 110L/min و برای اکچویتور های دابل اکت 250L/min است.

جنس بدنه ای توپی یوکوگاوا AVP سری 300 از آلومینیوم ریخته گری است و درجه حفاظتی این پوزیشنر NEMA Type 4X معادل IP66 می باشد. ای توپی یوکوگاول مدل AVP300 دارای مدل های ساده و مدل های با استاندارد های محیط های خطرناک و ضد انفجار FM Explosion Proof و FM Intrinsically Safe است.

دمای کاری برای این آی توپی با استاندارد های فوق بین 40- تا 80 درجه سانتی گراد است. همچنین برای مدل های با استاندارد ATEX، NEPSI و CNS دمای کاری ایده آل و مناسب برابر 40- تا 60+ درجه سانتی گراد می باشد. در جدول زیر مهمترین مشخصات فنی آی توپی پوزیشنر یوکوگاوا مدل AVP300 بیان می شود.



مدل پوزیشنرپنوماتیکی یوکوگاوا مدل AVP300
مناسب اکچویتوردروانی و خطی
سینگل / دابل اکتهر دو
سیگنال ورودی4 تا 20 میلی آمپر
فشار هوای تغذیه140 تا 700 کیلو پاسکال
حرکت پوزیشنر14.3 تا 100 میلی متر
بدنهآلومینیوم ریخته گری
سیگنال فیدبکدارد
درجه حفاظت بدنهIP66
استاندارد ضد انفجارEx d IIC T6 Gb

ویژگی های ای توپی یوکوگاوا مدل AVP300

ویژگی های این مدل ای توپی پوزیشنر یوکوگاوا به شرح زیر است:

  1.  ویژگی راه اندازی اتوماتیک یکی از ویژگی های مهم این ای توپی پوزیشنر است. که با مشخص کردن نوع اکچویتور و بیشترین و کمترین مقادیر کنترل ولو (Zero and Span) به سادگی قابل انجام است. این کاربرد به سادگی توسط یک سوئیچ خارجی قابل اجرا و انجام می باشد. که این امکان را فراهم میکند که این تنظیمات در همه محیط ها حتی محیط های خطرناک به سرعت و دقت انجام شود.
  2. قابل نصب با انواع اکچویتورهای سینگل اکت و دابل اکت است. همچنین امکان تنظیم انواع مشخصه فیزیکی سیال شامل موارد Linear، Quick Open و Equal Percentage برای این پوزیشنر قابل تنظیم می باشد.
  3. تعمیرات و نگهداری ای توپی یوکوگاوا مدل AVP300 بسیار ساده و آسان است. زیرا قسمت الکترونیکی این تجهیز کاملآ جدا از قسمت نیوماتیکی آن می باشد.
  4. پوزیشنر یوکوگاوا مدل AVP301 دارای قابلیت ارسال سیگنال متناسب با موقعیت استم شیر در قالب سیگنال 4 تا 20 میلی آمپر برای سیستم کنترلی است.

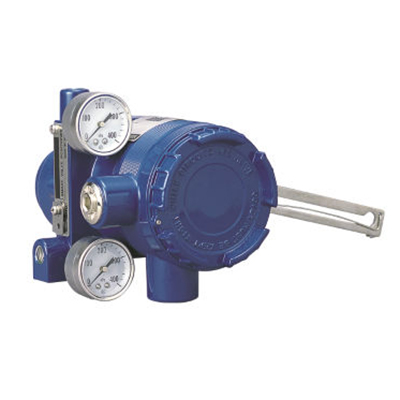

پوزیشنر یوکوگاوا AVP300

خرید آی تو پی پوزیشنر یوکوگاوا مدل AVP300

هنگام خرید پوزیشنر یوکوگاوا علاوه بر شرایط بازار و نوسانات دلار پارامتر متعددی باید مدنظر قرار گیرد. برخی از مهمترین پارامترهای خرید شامل فشار هوای تغذیه، پروتکل ارتباطی، متریال بدنه، دمای کاری،سینگل یا دابل اکت،درجه حفاظت بدنه، خطی و روتاری می شود.

در نظر داشته باشید که مشخصه جریان یک شیر کنترلی با انتخاب مشخصه پلاگ شیر تنظیم می شود و مشخصه های ورودی-خروجی پوزیشنر باید به صورت خطی مشخص شود.

اما اگر مشخصه جریان پلاگ شیر، که به شکل و ساختار شیر کنترل بستگی دارد، الزامات را برآورده نمی کند. می توانید مشخصه جریان کلی شیر کنترل را با تعیین درصد برابر (Equal percentage) یا باز شدن سریع (Quick opening) برای ورودی- خروجی شیر کنترل اصلاح نمایید.

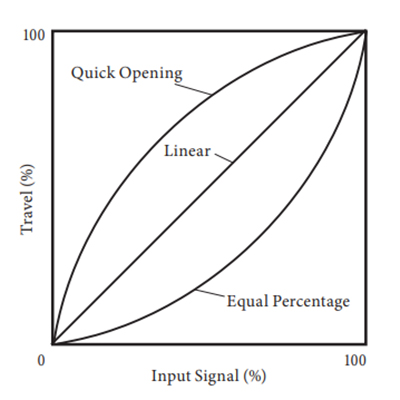

منحنی مشخصه جریان

اگر مشخصه پلاگ شیر (Quick opening) باشد، مشخصه جریان کلی شیر کنترل نمی تواند خطی (Linear) باشد، حتی اگر Equal percentage برای ویژگی های ورودی-خروجی پوزیشنر تنظیم شده باشد. به این دلیل است که وقتی مشخصه پلاگ شیر به صورت باز شدن سریع است، شیر کنترل به عنوان یک شیر ON/OFF عمل می کند و اصلاح ویژگی های آن با تغییر تنظیمات پوزیشنر دشوار است.

تجهیز صنعت وارد کننده و تامین کننده انواع شیر آلات صنعتی و کنترلی، انواع تجهیزات کنترلی پنوماتیکی شامل انواع اکچویتور، انواع ای توپی پوزیشنر و رگلاتور از بهترین برند های دنیا شامل FISHET، YOKOGAWA، SAMSON، MASONEILAN و سایر برند های مطرح در جهان است.

جهت کسب اطلاعات فنی بیشتر در زمینه خرید و استعلام قیمت ای توپی یوکوگاوا مدل AVP300 با کارشناسان فنی و فروش ما در تماس باشید.
