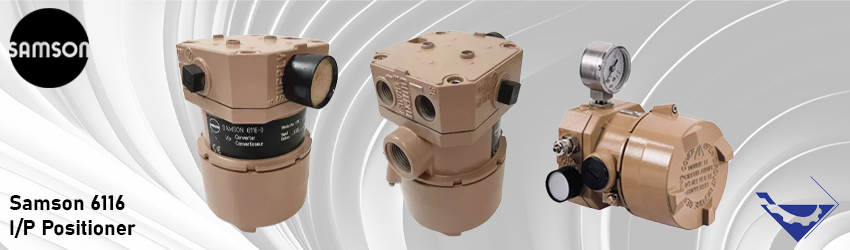

آی تو پی پوزیشنر سامسون 6116

توضیحات

آی تو پی پوزیشنر سامسون 6116



ای تو پی کانورتر سامسون 6116، یکی از تجهیزات پرکاربرد با شیرهای کنترلی است که جهت تبدیل سیگنال ورودی جریان مستقیم (I) به سیگنال خروجی پنوماتیکی (P) در صنایع مختلف به کار می رود.

در واقع به عنوان یک تجهیز رایج و کاربردی بین تجهیزات اندازه گیری الکتریکی و کنترل کننده های پنوماتیک یا بین تجهیزات کنترل الکتریکی و شیرهای کنترل پنوماتیک است. مبدل i/p Converter مدل 6116 به طور متناسب سیگنال ورودی الکتریکی را به سیگنال خروجی پنوماتیک تبدیل می کند. این تجهیز سیگنال سیگنال ورودی جریان مستقیم 4 تا 20 میلی آمپر را از کنترلر دریافت می کند.

ای تو پی پوزیشنر سامسون 6116

شرکت سامسون SAMSON در سال 1907 تأسیس شده است و از آن زمان به عنوان یک رهبر جهانی در ساخت کنترل ولو، پوزیشنر و سایر تجهیزات شیر ها برای کلیه فرایندهای صنعتی تبدیل شده است. این شرکت بیش از 100 سال تجربه و تخصص در مهندسی شیرآلات کنترلی دارد و در سال 1957 سامسون اولین پوزیشنر پنوماتیکی را به بازار آلمان ارائه کرد.

در این مقاله به معرفی و بررسی انواع، مشخصات فنی، عملکرد، مزایا و نصب آی تو پی پوزیشنر سامسون 6116 می پردازیم.

انواع آی تو پی کانورتر سامسون 6116

آی تو پی پوزیشنرهای سامسون 6116 در انواع مختلفی با توجه به کاربرد و تاییدیه ها تولید می شوند. برای کاربرد در مناطق امن مدل 6116-0 و برای کاربرد در مناطق خطرناک از مدلهای زیر با تاییدیه های مختلف استفاده می شود:

  • 1.مدل 6116-1 با استانداردهای Ex i مطابق با ATEX و EAC Ex

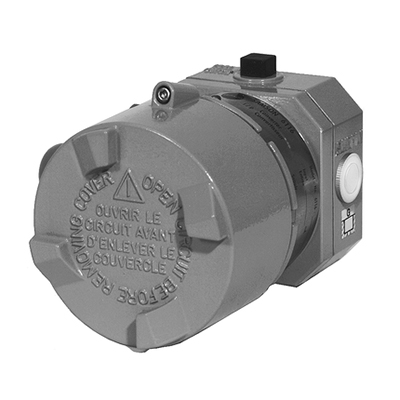

  • 2.مدل 6116-2 با استانداردهای Ex d مطابق با ATEX، IECEx و EAC Ex
  • 3.مدل 6116-3 با استانداردهای ضد انفجار CSA و FM
  • 4.مدل 6116-4 ذاتاً ایمن طبق استانداردهای CSA و FM
  • 5.مدل 6116-5 با استاندارد ضد انفجار/IECEx/کره
  • 6.مدل 6116-6 ذاتا ایمن/IECEx

مشخصات فنی آی تو پی کانورتر سامسون 6116

با توجه به فشار هوای تغذیه، مبدل سیگنال خروجی پنوماتیک از 0.2 تا 1 بار (3 تا 15 psi)، 0.4 تا 2 بار (6 تا 30 psi) یا محدوده فشار تا 8 بار (120 psi) را ارائه می‌ دهد. همچنین بر اساس محدوده سیگنال مدل 6116 با ماژول مبدل i/p مدل 6109 یا مدل 6112 مجهز شده است.

آی تو پی سامسون 6116 معمولاً سیگنال ورودی 4 تا 20 میلی آمپر جریان مستقیم (DC) را می پذیرد که با محدوده فشار مورد نظر مطابقت دارد. مبدل جریان ورودی را به صورت خطی به فشار خروجی در محدوده مشخص شده تبدیل می کند.

در جدول زیر برخی از مهمترین مشخصات فنی مهم هنگام خرید این تجهیز ذکر می شود. جهت کسب اطلاعات بیشتر می توانید به کاتالوگ ای توپی کانورتر سامسون 6116 مراجعه نمایید.



مدل آی توپی کانورترسامسون 6116
نوع آی توپی کانورتر الکتروپنوماتیکی
سیگنال ورودی0 تا 20 یا 4 تا 20 میلی آمپر
سیگنال خروجی0.2 تا 1 بار (3 تا 15 psi) (نوع 6109) و 0.4 تا 2 بار (6 تا 30 psi) (نوع 6112)
هیسترزیس≤0.3 %
مصرف هواحداکثر 0.26 mn³/h at 10 بار
جنس بدنهآلومینیوم ریخنه گری، کروم شده و روکش پلاستیکی
اتصالG ¼ و ¼ NPT
درجه حفاظت بدنهIP 54 و IP 65 و NEMA 4
سیگنال فیدبکندارد
استاندارد ضد انفجارATEX, IECEx, CSA

عملکرد آی تو پی کانورتر سامسون 6116

مبدل الکتروپنوماتیکی سامسون 6116 از یک ماژول مبدل i/p تشکیل شده است که بر اساس اصل تعادل نیرو و یک تقویت کننده حجم پایین دست (Downstream) عمل می کند. جریان مستقیم از طریق سیم پیچ پیستون واقع در میدان آهنربای دائمی جریان می یابد.

نیروی سیم پیچ پیستون که متناسب با جریان است، در برابر نیروی فشار برگشتی (backpressure) دینامیکی متعادل می شود. فشار برگشتی بر روی صفحه فلپر (flapper) توسط جت هوا که از نازل (nozzle) خارج می شود، ایجاد می شود. نازل با هوای منبع تغذیه از خروجی پنوماتیک تامین می شود.

با سیگنال ورودی 0 میلی آمپر، فشار خروجی تقریباً 100 میلی‌بار به دلیل فنر افست از قبل صادر می‌ شود. هوای تغذیه در محفظه دیافراگم پایینی جریان دارد و مقدار مشخصی به سمت خروجی جریان می یابد. هنگامی که جریان افزایش می یابد، فلپر به نازل نزدیک تر می شود.

"</a

نیروی فشار برگشتی حاصل دیافراگم و sleeve را به سمت پایین می راند و اجازه می دهد هوای اضافی وارد محفظه شود. حجم هوای عبوری افزایش می یابد تا زمانی که نیروهای وارد بر دیافراگم به حالت تعادل برسند. هنگامی که جریان کاهش می یابد، این عمل برعکس می شود.

در نهایت فشار برگشتی ایجاد شده توسط نازل و فلپر کاهش می یابد و دیافراگم به سمت بالا فشرده می شود. در این فرآیند در صورت لزوم  sleeve را رها می کند و شیر (EXHAUST) را باز می کند تا زمانی که نیروهای وارد بر دیافراگم دوباره متعادل شوند.

مزایای آی تو پی کانورتر سامسون 6116

آی توپی کانورتر از برند سامسون مدل 6116 دارای مزایای متعددی است. برخی از این مزایا به شرح زیر می باشد:

  • تبدیل سیگنال جریانی به نیوماتیکی
  • مشخصه خطی و پیوسته
  • دقت بالا و پاسخ دینامیکی عالی
  • مصرف هوای بسیار کم
  • بدون نیاز به رگلاتور فشار
  • Switch-off الکترونیکی تهویه هوا را در نقطه zero point را تضمین می کند.

نصب ای تو پی کانورتر سامسون 6116

مبدل ای تو پی پوزیشنر سامسون 6116 را میتوان بر روی دیوار، لوله یا مستقیماً به شیر کنترل طبق NAMUR نصب کرد. در حالت کلی مبدل باید به صورت افقی نصب شود و گیج فشار یا پیچ screw plug رو به بالا باشد.

اما اگر از یک موقعیت نصب متفاوت استفاده می شود نقطه صفر باید با استفاده از تنظیم کننده ZERO اصلاح شود. در ای توپی سامسون 6116 با درجه حفاظت بدنه IP 54، پلاگ ونت باید همیشه رو به پایین نصب شود.

خرید آی تو پی کانورتر سامسون 6116

آی تو پی سامسون 6116 یک مبدل I/P است که توسط SAMSON AG، یک شرکت مشهور متخصص در فناوری شیر کنترل و اتوماسیون فرآیند ساخته شده است. مبدل I/P Type 6116 برای تبدیل سیگنال جریان الکتریکی به فشار خروجی دقیق پنوماتیک طراحی می شود.

تجهیز صنعت یکی از برترین و بزرگترین تامین کنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق ای تو پی سامسون 6116 را با بهترین کیفیت و قیمت به فروش می رساند.

جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت روزآی تو پی پوزیشنر سامسون 6116 با کارشناسان فنی و فروش ما در ارتباط باشید.
