توضیحات

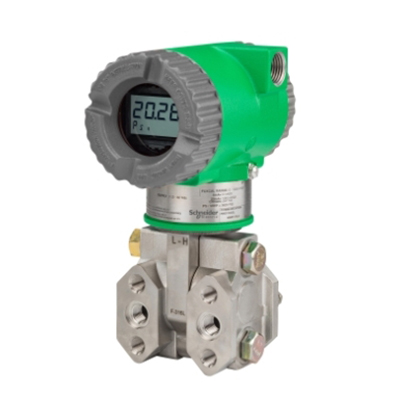

ترانسمیتر اختلاف فشار فاکسبرو (Foxboro)، یکی از محصولات کمپانی فاکسبرو زیر مجموعه اشنایدر است که جهت اندازه‌گیری اختلاف فشار بین دو نقطه در فرآیند و ارسال سیگنال استاندارد 4 تا 20 میلی آمپر به اتاق کنترل مورد استفاده قرار می گیرد.
ترانسمیترهای اختلاف فشار به صورت الکترونیکی عمل می‌کنند و با استفاده از سنسورهای فشار، فشار سیالات را به سیگنال الکتریکی تبدیل می کنند. سیگنال الکتریکی سپس به وسیله الکترونیک داخلی ترانسمیتر تقویت و پردازش شده سپس به صورت سیگنال خروجی متناسب با فشار به اتاق کنترل و نمایشگرها ارسال می شود.
ترانسمیتر اختلاف فشار فاکسبرو به عنوان یکی از تجهیزات استاندارد در صنایع مختلفی از جمله نفت و گاز، پتروشیمی، آب و فاضلاب و غذایی به کار می رود. قیمت ترانسمیترهای اختلاف فشار فاکسبرو تحت تاثیر عوامل گوناگونی نظیر نوع سنسور، محدوده اندازه‌گیری، متریال ساختاری و دقت قرار می گیرد.
فاکسبرو Foxboro یک برند معروف در زمینه اتوماسیون فرآیند، ابزار دقیق و سیستم های کنترل است. این برند از اشنایدر الکتریک، یک رهبر جهانی در مدیریت انرژی و راه حل های اتوماسیون است. فاکسبرو طیف گسترده ای از محصولات و راه حل ها را برای صنایع فرآیندی از جمله نفت و گاز، مواد شیمیایی، تولید برق، آب و فاضلاب و غیره ارائه می دهد.
در ادامه به بررسی و معرفی انواع ترانسمیتر اختلاف فشار فاکسبرو، ویژگی ها، مشخصات فنی، مزایا و عوامل تاثیرگذار بر قیمت آنها می پردازیم.
ترانسمیتر اختلاف فشار چیست؟
ترانسمیتر اختلاف فشار یا تفاضلی (Differential Pressure Transmitter)، تجهیزی است که برای اندازه‌گیری اختلاف فشار بین دو مخزن یا دو طرف یک لوله به کار می رود. این ترانسمیترها از سنسورهای فلزی یا دیافراگمی برای نشان دادن تغییرات فشار استفاده می کنند.
با توجه به اینکه ترانسمیترهای فشار تفاضلی برای اندازه گیری اختلاف فشار بین دو نقطه استفاده می شوند. عموماً این ترانسمیترها دارای دو پورت ورودی می باشند که به دو نقطه از سیستم متصل می شوند.
فشار در نقطه اول با فشار در نقطه دوم مقایسه می شود و اختلاف فشار بین این دو نقطه توسط ترانسمیتر قرائت و تبدیل به سیگنال الکتریکی می شود. در نهایت این سیگنال به سیستم کنترل یا نمایشگر ارسال می شود.
اختلاف فشار در صنایع مختلف معمولاً به عنوان یک معیار برای کنترل و نظارت بر فرآیندها در نظر گرفته می شود. ترانسمیتر اختلاف فشار به عنوان یک تجهیز دقیق و قابل اعتماد برای اندازه گیری اختلاف فشار در بسیاری از صنایع نظیر نفت و گاز، پتروشیمی، آب و فاضلاب، تولید برق، سیستم های گرمایش و تهویه به کار می رود.
به طور کلی، ترانسمیتر فشار تفاضلی یک تجهیز کاربردی است که اختلاف فشار بین دو نقطه را اندازه‌گیری و تبدیل به سیگنال الکتریکی می کند تا بتواند به عنوان یک معیار کنترل و نظارت بر فرآیندها استفاده شود.
ترانسمیتر اختلاف فشار فاکسبرو (Foxboro)
ترانسمیتر اختلاف فشار فاکسبرو (Foxboro) یک تجهیز اندازه‌گیری از برند فاکسبرو می باشد که برای اندازه گیری اختلاف فشار بین دو نقطه در یک فرآیند کاربرد دارد. این ترانسمیتر قادر است تغییرات فشار را به صورت الکتریکی تبدیل کند و این اطلاعات را به سیستم کنترل یا سیستم های مانیتورینگ ارسال کند.
ترانسمیتر اختلاف فشار فاکسبرو دارای قابلیت هایی از جمله تنظیم محدوده اندازه‌گیری، خروجی سیگنال الکتریکی قابل تنظیم و قابلیت اتصال به شبکه های ارتباطی HART و Modbus است. این ترانسمیتر همچنین با استفاده از فناوری های پیشرفته، دقت بالا و پایداری در اندازه گیری اختلاف فشار را به ارمغان می آورد.
با استفاده از ترانسمیتر اختلاف فشار فاکسبرو میتوان از امکاناتی مانند کالیبراسیون آسان، قابلیت ارسال اطلاعات در زمان واقعی و قابلیت تنظیم پارامترهای اندازه گیری برای تطبیق با نیازهای خاص فرآیند بهره‌برداری کرد.
به طور کلی ترانسمیتر اختلاف فشار فاکسبرو با قابلیت هایی نظیر اندازه‌گیری دقیق و پایداری، امکانات اتصال به شبکه‌های ارتباطی و قابلیت تنظیم پارامترهای اندازه‌گیری، یک راه حل مطمئن و کارآمد برای اندازه‌گیری اختلاف فشار در فرآیندها است.
انواع ترانسمیتر های اختلاف فشار فاکسبرو
ترانسمیترهای اختلاف فشار فاکسبرو در انواع مختلفی بر اساس دقت اندازه گیری، پروتکل ارتباطی و تاییدیه ها طراحی و تولید می شوند. انواع ترانسمیترهای فاکسبرو به شرح زیر است:
- 1. ترانسمیتر اختلاف فشار مدل IDP05S
- 2.ترانسمیتر اختلاف فشار مدل IDP10S
- 3.ترانسمیتر اختلاف فشار مدل IDP50S
- 4.ترانسمیتر اختلاف فشار مدل IDP10M
هر یک از این مدلهای فوق دارای ویژگی ها و قابلیت های خاصی هستند و بر اساس نیاز در کاربردهای مختلف، میتوان از یکی از این مدلها استفاده نمود. در جدول زیر مهمترین مشخصات فنی چهار مدل ترانسمیتر اختلاف فشار فاکسبرو ذکر می شود.
| مدل ترانسمیتر اختلاف فشار | turndown | زمان پاسخ گویی | نوع نصب | دقت اندازه گیری | حداکثر فشار | پروتکل ارتباطی | درجه حفاظت بدنه | تاییدیه ها |
|---|---|---|---|---|---|---|---|---|
| فاکسبرو مدل IDP05S | 400:1 | 125 ms | Direct connect Low profile Biplanar | +/- 0.075٪ از محدوده اندازه گیری | 3000 psi 207 bar | HART | IP67 | FM، CSA، ATEX، IEC-Ex، EAC، INMETRO، NEPSI، TÜV Rheinland (SIL3) |
| فاکسبرو مدل IDP10S | 400:1 | 125 ms | Direct connect Low profile Biplanar | +/- 0.05٪ از خواندن | 3000 psi 207 bar | FOUNDATION fieldbus HART | IP67 | FM، CSA، ATEX، IEC-Ex، EAC، INMETRO، TÜV Rheinland (SIL3)، NEPSI |
| فاکسبرو مدل IDP50S | 400:1 | 125 ms | Low profile Biplanar | +/- 0.025٪ از خواندن | 3000 psi 207 bar | FOUNDATION fieldbus HART | IP67 | NEMA 4X، FM، CSA، ATEX، IEC-Ex، EAC، INMETRO، TÜV Rheinland (SIL3)، NEPSI، NACE MR01-03 |
| فاکسبرو مدل IDP10M | 30:1 | _ | Biplanar | +/- 0.06٪ از محدوده اندازه گیری | 3000 psi 207 bar | Modbus RTU | IP67 | NACE MR01-75 NACE MR01-03 |
پارامترهای مهم خرید ترانسمیتر اختلاف فشار فاکسبرو
خرید ترانسمیتر اختلاف فشار فاکسبرو جهت اندازه گیری و نظارت بر اختلاف فشار از اهمیت ویژه ای برخوردار است. برخی از پارامترهای مهم خرید ترانسمیتر اختلاف فشار فاکسبرو عبارتند از:
- نوع سنسور فشار: نوع حسگر استفاده شده در ترانسمیتر می‌تواند تأثیر زیادی بر قیمت داشته باشد. حسگرهای پیشرفته و دقیق‌تر معمولاً هزینه بیشتری دارند.
- محدوده اندازه‌گیری: محدوده اندازه گیری ترانسمیتر می‌تواند در تعیین قیمت تأثیرگذار باشد. ترانسمیترهای با محدوده اندازه‌گیری گسترده‌تر معمولاً هزینه بیشتری دارند.
- دقت اندازه گیری: دقت ترانسمیتر در اندازه‌گیری فشار نقش مهمی در قیمت آن دارد. ترانسمیترهای با دقت بالا معمولاً هزینه بیشتری دارند.
- سیگنال خروجی: نوع خروجی ترانسمیتر (مانند خروجی آنالوگ 4-20mA یا خروجی دیجیتال) می تواند تأثیری در قیمت داشته باشد. ترانسمیتر با خروجی های پیچیده تر و قابلیت ارتباط با سیستم های دیگر ممکن است هزینه بیشتری داشته باشند.
- متریال: استفاده از مواد با کیفیت و مقاوم در ساختار ترانسمیتر می تواند قیمت را افزایش دهد. به عنوان مثال، استفاده از مواد استنلس استیل در جزئیات ساختاری می تواند قیمت را افزایش دهد.
- فناوری و امکانات اضافی: ترانسمیترهایی با فناوری های پیشرفته و امکانات اضافی مانند مقاومت در برابر نویز، قابل تنظیم و تاییدیه های اضافی ممکن است هزینه بیشتری داشته باشند.
تجهیز صنعت یکی از بزرگترین و برترین تامین کنندگان انواع تجهیزات ابزار دقیق و شیرآلات پایپینگ است. انواع محصولات Foxboro شامل انواع ترانسمیتر های فشار و اختلاف فشار، دما و سطح در انبار شرکت تجهیز صنعت موجود می باشد.
جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت ترانسمیتر اختلاف فشار فاکسبرو با کارشناسان فنی و فروش ما در تماس باشید.
