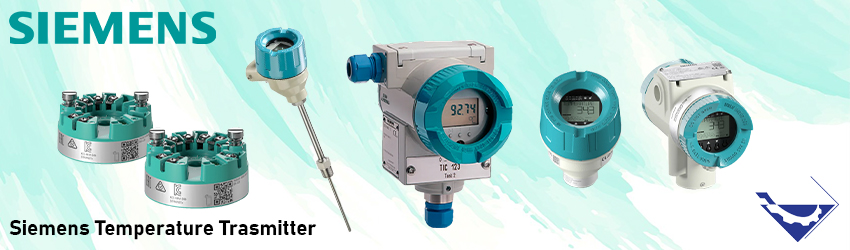

ترانسمیتر دما زیمنس

ترانسمیتر دما زیمنس، ترکیبی از یک سنسور دما مثل ترموکوپل یا RTD و یک ترانسمیتر می باشد که در یک تجهیز قرار گرفته است. سنسور دما، مهم ترین و اصلی ترین قسمت تشکیل دهنده ترانسمیتر دما می باشد و کار اندازه گیری دما را انجام داده و همچنین ترانسمیتر، سیگنال را تقویت کرده و به سیستم مانیتورینگ و یا اتاق کنترل انتقال می دهد.

ترانسمیتر دما یکی از مهمترین تجهیزات ابزار دقیق در هر محیط صنعتی میباشد که به نوعی با سیالات سرو کار دارند. اندازه گیری دمای سیال درون مخازن یا خط لوله و کنترل لحظه ای آن، از مهمترین شرایط کنترل پروسه فرآیندی محصوب میشود. به همین خاطر لزوم استفاده از تجهیزات اندازه گیری دما مانند ترانسمیتر دما یا گیج ها دما را در صنایع هرگز نمیتوان نادیده گرفت.

ترانسمیتر دما زیمنس

به عبارتی، ترانسمیتر دما، دما را اندازه گیری کرده و آن را به سیگنال 4-20 mA متناسب با دمای اندازه گیری شده تبدیل می کند. سنسور دما در بیرونی ترین قسمت ترانسمیتر دما قرار دارد و به صورت مستقیم با محیط اندازه گیری دما در ارتباط است به این صورت که تغییرات دمای محیط سبب تغییر در دمای حسگر می شود.

به طور کلی ترانسمیترها نقش مهمی در شناسائی و نظارت بر فاکتورهای مختلف دارند و ترانسمیتر دما یکی از مهم‌ترین آن‌هاست. این ابزارها که تحت عنوان تمپرچر ترانسمیتر، تمپرشر ترانسمیتر و ترانسدیوسر دما هم در بازار شناخته می‌شوند، نقش مهمی در کنترل فرآیندهای صنعتی دارند و به اپراتورها کمک می‌کند که تمامی شرایط فرآیند را در اختیار خود داشته باشند.

شرکت زیمنس SIEMENS

یکی از بزرگترین تولید کنندگان تجهیزات اتوماسیون صنعتی و ابزار دقیق شرکت زیمنس آلمان میباشد. این شرکت در زمینه تجهیزات ابزار دقیق تولیدات بسیار گسترده ای از جمله ترانسمیتر دما دارد. ترانسمیتر دما زیمنس یکی از تجهیزات کاربردی در صنایع برای اندازه گیری و مخابره درجه حرارت سیالات در کاربردهای مختلف میباشد.

ترانسمیتر دما زیمنس در انواع هد مونت، ریل مونت و فیلد مونت وجود دارد که در ادامه به توضیح آنها خواهیم پرداخت:

شرکت زیمنس یکی از پیشروان صنعت ابزار دقیق است و در زمینه تولید و عرضه انواع محصولات ابزار دقیق فعالیت می‌کند. این شرکت با تمرکز بر ارائه راهکارهای پیشرفته و نوآورانه، به طور گسترده در صنایع مختلف مانند صنعت نفت و گاز، صنایع شیمیایی، صنعت برق، فرآوری غذا، صنعت خودروسازی و بسیاری دیگر فعالیت دارد.

شرکت زیمنس محصولات ابزار دقیقی مانند ترانسمیترهای دما، ترموکوپل‌ها، سنسورها، ترمومترها، مقاومت‌های حرارتی و سیستم‌های کنترل و اتوماسیون را تولید می‌کند. این ابزارها با استفاده از فناوری‌های پیشرفته و استانداردهای بین‌المللی، دقت، قابلیت اطمینان و عملکرد بالا را به کاربران ارائه می‌دهند.

ترانسمیترهای دمای زیمنس، ابزارهایی هستند که برای اندازه‌گیری دما استفاده می‌شوند، دمای اندازه گیری شده توسط سنسو دما توسط ترانسمیتر دما به سیگنال الکتریکی یا نیوماتیکی تبدیل می‌ شود.

در نوع الکتریکی، این ترانسمیترها جریان ۴ تا ۲۰ میلی‌آمپر و در نوع نیوماتیکی، فشار هوایی ۳ تا ۱۵ PSI را انتقال می‌دهند. شرکت زیمنس انواع مختلفی از ترانسمیترهای دما را تولید می‌کند که بر اساس کاربردهای مختلف مورد استفاده قرار می‌گیرند.

این ترانسمیترها قابلیت اتصال به انواع سنسورها مانند ترموکوپل‌ها، مقاومت‌های حرارتی، سنسورهای با خروجی میلی‌ولت و ترمومترها را دارا هستند. ترانسمیترهای دمای زیمنس دارای رنج وسیعی در اندازه‌گیری دما هستند و همچنین از حفاظت بسیار بالایی برخوردارند. در ادامه ابتدا به بررسی انواع سنسورهای دمای از همین برند می پردازیم و سپس مدل های ترانسمیتر دمای زمینس را مطرح خواهیم کرد.

سنسور دمای زیمنس:

سنسورهای SITRANS TS-Temperature پایه مناسبی برای اندازه گیری دقیق و ایمن دما هستند. این سنسورها از نوع RTDها و ترموکوپل ها از طیف وسیعی از کاربردها در صنایع فرآیندی پشتیبانی می کنند.



ترانسمیتر دما زیمنس



مزایای سنسورهای دمای زیمنس

اتصالات فشاری یا نوک جوشی راه اندازی سریع را امکان پذیر می کند
خط سنسور برای ارائه طیف گسترده ای از کاربردها طراحی شده است
SITRANS TS100 بر اساس یک پلت فرم مدولار ارائه شده است و قابل تنظیم می باشد.
حفاظت در برابر انفجار با ایمنی ذاتی (Ex i (IS حتی در منطقه زون 0
گواهینامه ها: ATEX, IECEx, cCSAus, EAC, NEPSI

سنسورهای دمای زیمنس شامل ۴ دسته می‌باشد :

SITRANS TS100:

بصورت مستقیم با کابل متصل میشود، ساخت خط سنسور دما SITRANS TS100 بر اساس کابل عایق معدنی (MIC) است و طیف وسیعی از کاربردها را پشتیبانی می کند. به دلیل اتصالات فشاری یا نوک جوشی، نصب ساده و انعطاف پذیر است و تا منطقه زون 0 بدون نیاز به ترموول اضافی امکان پذیر است.

خروجی: سیگنال سنسور

درجه حفاظت : IP66 (بین سنسور و کابل)

دمای عملکردی:

Pt100 بیسیک: -50 .. .+400 °C (-58 … +752 °F)
pt100 توسعه یافته: -196 … +600 °C (-320.8 … +1112 °F)
ترموکوپل: -40 … +1250 °C (-40 … 2282 °F)

SITRANS TS200:

این سنسور با اتصالات نصب مستقیم (M12، Lemo، …) است، ساخت خط سنسور دما SITRANS TS200 بر اساس کابل عایق معدنی (MIC) است و طیف وسیعی از کاربردها را پشتیبانی می کند. به دلیل اتصالات فشاری یا نوک جوشی، نصب ساده و انعطاف پذیر است و تا منطقه 0 بدون نیاز به ترموول اضافی امکان پذیر است.

دمای عملکردی:
Pt100 بیسیک: – 50 … +400 °C (-58 … +752 °F)
pt100 توسعه یافته: -196 … +600 °C (-320.8 … +1 112 °F)
ترموکوپل: -40 … +1250°C (-40 … +2 282 °F)

SITRANS TS300:

برای استفاده در کاربردهای بهداشتی طراحی شده است.
دمای عملکردی:

–30…+300 °C

SITRANS TS500:

سنسور دمای صنعتی از طیف وسیعی از اندازه گیری ها از کاربردهای پایه تا محیط های سخت را پشتیبانی می کند.
دمای عملکردی:
Pt100 بیسیک: –50 … +400 °C (-58 … +752 °F)
pt100 توسعه یافته: –196 … +600 °C (-321 … +1 112 °F)
ترموکوپل: -40 .. .+1250 °C (-40 … +2282 °F)

Insert SITRANS TS: TS Insert به عنوان یک قطعه یدکی برای SITRANS TS500 یا به عنوان جزئی برای ساخت مجموعه های دمایی کامل استفاده می شود.
SITRANS TSthermowell: مجموعه ای جامع از ترموول ها
ترموکوپل: ترموکوپل ها تا دمای 1250 درجه سانتیگراد موجود هستند و برای نصب SITRANS TH320، SITRANS TH420، SITRANS TH400 مناسب هستند.
ترمومترهای مقاومتی: برای گازهای دودکش و اتاق های مرطوب مناسب هستند و نصبشان برای SITRANS TH100، SITRANS TH320، SITRANS TH420، SITRANS TH400 امکان پذیر است.

ترانسمیتر دمای زیمنس:

شرکت زیمنس ترانسمیترهای دمای مختلفی را براساس کاربردهای متفاوت تولید می‌کند. این ترانسمیترها با خانواده SITRANS T شناخته می‌شوند. آنها قادر به اتصال به انواع ترموکوپل‌ها، مقاومت‌های حرارتی، سنسورهای با خروجی mV و ترمومترها هستند.

این ترنسمتر ها دما به سه دسته ی ترانسمیتر دما زیمنس سری هد (Head)، ترانسمتر دما زیمنس سری ریلی (Rail) و ترانسمتر دما زیمنس سری فیلد (field) تقسیم میشوند. که در ادامه مدل های هر کدام از این سری ها بیان میشود.

ترانسمیتر دما زیمنس سری هد مونت (Head):

ترانسمیترهای سری هد زیمنس SITRANS TH با نصب بر روی کلاهک (Head Mount) طراحی شده‌اند و یکی از مهم‌ترین مزایای آنها جمع و جور بودن است که فضای کمتری را اشغال می‌کنند. همچنین، این ترانسمیترها از نظر قیمت و کیفیت بسیار مناسب و مقرون به صرفه هستند. برای همه کاربردها از کاربردهای ساده تا PROFIBUS و Foundation Fieldbus مناسب است.

ترانسمیتر دما زیمنس

SITRANS TH100: یک ترانسمیتر است که برای اتصال با PT100 طراحی شده است و خروجی آن یک سیگنال استاندارد 4 تا 20 میلی‌آمپر می باشد. این ترانسمیتر دارای دقت بالا، خاصیت ضد انفجاری و قیمت مناسب است.

SITRANS TH200 :عملکردی مشابه با TH100 دارد، با این تفاوت که ورودی آن شامل RTDها، ترموکوپل‌ها، مقاومت‌ها و ولتاژهای خروجی میلی ولت سنسورها می‌باشد. خروجی این ترانسمیتر نیز یک سیگنال استاندارد جریانی 4 تا 20 میلی‌آمپر است

SITRANS TH300: این ترنسمیترمشابه با TH200 است، اما خروجی آن شامل یک سیگنال جریانی به همراه پروتکل Hart است. این پروتکل امکان خواندن مقادیر و تنظیمات ترانسمیتر را فراهم می‌کند.

SITRANS TH500 قابلیت اتصال به تمامی RTDها، ترموکوپل‌ها و سنسورهای دیگر را دارد و به علاوه از دو شبکه Profibus و Foundation Fieldbus پشتیبانی می‌کند. این ترانسمیتر امکان تعریف نمودار برای سنسورهای غیرخطی را نیز دارا است.

ترانسمتر دما زیمنس سری ریلی (Rail):

ترانسمیترهای ریلی SITRANS TR و SITRANS TW قابلیت نصب بر روی ریل را همانند تجهیزات تابلویی دارند. این ترانسمیترها قابلیت نصب آسان بر روی ریل DIN را دارند و به صورت متمرکز در تابلوها و پنل‌های کنترل قرار می‌گیرند. وقتی که به طور مستقیم در حلقه 4 تا 20 میلی آمپر متصل می شود، ترنسمیترهای SITRANS TR دیگربه منبع تغذیه کمکی نیاز ندارند.

ترانسمیتر دما زیمنس

همانگونه که گفتیم آنها در جعبه های اتصال یا در اتاق کنترل نزدیک به فرآیند نصب می شوند، بنابراین امکان دسترسی متمرکز به تمام نقاط اندازه گیری متصل را فراهم می کنند. این ترنسمیتر ها به سه دسته تقسیم میشوند که در ادامه اشاره میکنیم.

SITRANS TR200: این ترانسمیتر قابلیت پشتیبانی از تمام RTDها، ترموکوپل و سنسورهای مقاومت را داراست. همچنین ترانسمیتر قابلیت تنظیم و پیکربندی توسط نرم‌افزار SIPROM T را دارد و خروجی آن سیگنال استاندارد 4 تا 20 میلی آمپر است.

SITRANS TR300: ترانسمیتر دما ریلی TR300 از ورودی‌هایی شامل انواع ترموکپل‌ها، سنسورهای RTD و میلی‌ولت پشتیبانی می‌کند. . این ترانسمیتر ریلی بر روی ریل استاندارد DIN قابل نصب است و سیم‌بندی آن از نوع دو سیمه (2 WIRE) است.

همچنین، ترانسمیتر دما ریلی زیمنس از لحاظ الکتریکی ایزوله میباشد. خروجی دمای این ترانسمیتر از 4 الی 20 میلی‌آمپر است و همچنین دارای پروتکل HART می‌باشد. برای راه‌اندازی ترانسمیتر ریلی دما، می‌توان از نرم‌افزار SIMATIC PDM استفاده کرد. وضعیت ترانسمیتر زیمنس با یک LED در دو وضعیت سبز و قرمز مشخص می‌شود.

SITRANS TR320/420 : این ترانسمیترها طراحی شده‌اند تا در شرایط مختلف اندازه‌گیری دقیق و هوشمندانه ارائه کنند. مدل TR420 با ورودی حسگر دوگانه از جمله اتصال حسگر 4 سیمه قابلیت اطمینان را افزایش می‌دهد. در صورت خرابی حسگر، ترانسمیتر به طور خودکار به حسگر دوم سوئیچ می‌کند و مقادیر به صورت پیوسته و بدون از دست دادن ادامه می‌یابند. این ویژگی از طریق تضمین اطمینان کلیه سیستم اندازه‌گیری را بهبود می‌بخشد.

ترانسمتر دما زیمنس سری فیلد مونت (field):

به دلیل حفاظت IP67، سری SITRANS TF برای محیط های صنعتی ناهموار بکار می رود همچنین در محیط های بسیار سخت برای ترانسمیترهای دیگر هم استفاده می شود. سیگنال‌های دماسنج‌های مقاومتی، سنسورهای نوع مقاومت، ترموکوپل‌ها و سنسورهای ولتاژ را اندازه‌گیری می‌کند و سیگنال را مطابق با ویژگی‌های سنسور به سیگنال جریان مستقیم (HART) یا سیگنال Profibus PA، Foundation Fieldbus یا Wireless HART تبدیل می‌کند.

ترانسمیتر دما زیمنس

این سری دارای دو نوع است که در ادامه بررسی میکنیم.

SITRANS TF: یک ترنسمیتر با IP67 است که برای مصارف صنعتی سنگین است. دماسنج های مقاومتی، ترموکوپل ها، سیگنال های اهم و mV را به یک جریان DC مستقل از بار متناظر با مشخصه سنسور یا سیگنال دیجیتال مطابق با استاندارد فیلدباس Profibus PA یا Foundation Fieldbus تبدیل می کند.

SITRANS TF320/420: این ترنسمیتر را می توان برای تمام دماسنج ها و ترموکوپل های مقاومت معمولی استفاده کرد. همچنین سنسورهای نوع مقاومت و سیگنال های میلی ولت نیز استفاده هستند. پیکربندی این ترنسمیتر را می توان سریع و آسان از طریق SIMATIC PDM، ارتباط دستی یا نمایشگر اختیاری با دکمه های فشاری انجام داد. هر دو فرستنده دما SITRANS TF320 و همچنین TF420 قابلیت، دقت و استحکام دارند.

کاربردهای ترنسمیتر دما زیمنس:

در حالت کلی ترانسمیتر دما زیمنس در صنایع مختلف و کاربردهای متنوعی استفاده می‌شود. برخی از کاربردهای اصلی آن عبارتند از:

  • صنعت نفت و گاز: ترانسمیتر دما در این صنعت برای اندازه‌گیری دمای مایعات و گازها در مخازن نفتی، خطوط لوله، مخازن گازی و واحدهای پالایشگاهی استفاده می‌شود.
  • صنعت بیمارستانی: در بیمارستان‌ها، ترانسمیتر دما جهت اندازه‌گیری دما در اتاق‌های عمل، اتاق‌های بستری، سیستم‌های تهویه مطبوع و سیستم‌های آب‌گرم استفاده می‌شود.
  • صنعت غذایی: در صنعت غذایی، ترانسمیتر دما برای کنترل و نظارت بر دمای مواد غذایی در فرآیندهای تولید و نگهداری مانند پخت و پز، سرخ کردن، یخچال و فریزر استفاده می‌شود.
  • صنعت فولاد: در صنعت فولاد، ترانسمیتر دما برای اندازه‌گیری دمای مواد مذاب و تعیین دمای مناسب برای فرآیندهای حرارتی مانند ذوب و تغییر شکل فولاد استفاده می‌شود.
  • صنایع شیمیایی: در صنایع شیمیایی، ترانسمیتر دما برای کنترل و نظارت بر دما در فرآیندهای شیمیایی مانند تولید شیمیایی، تصفیه آب و پالایشگاه‌ها استفاده می‌شود.
  • صنعت خودروسازی: در صنعت خودروسازی، ترانسمیتر دما جهت اندازه‌گیری دمای موتور، رادیاتور، سیستم خنک کننده و سیستم تهویه مطبوع خودرو استفاده می‌شود.
  • صنعت الکترونیک: در صنعت الکترونیک، ترانسمیتر دما برای کنترل و نظارت بر دمای قطعات الکترونیکی و تجهیزات الکترونیکی مانند کامپیوترها، تلفن همراه‌ها و سرورها استفاده می‌شود.

خرید و فروش ترانسمیتر دما زیمنس

ترانسمیتر دما زیمنس یک دستگاه الکترونیکی است که برای اندازه‌گیری و تبدیل دما به سیگنال قابل فهم برای سیستم‌های کنترل و اتوماسیون استفاده می‌شود. این ترانسمیترها به صورت واسطه‌ای بین سنسور دما و سیستم کنترل عمل می‌کنند و اطلاعات دما را به سیگنال استانداردی مانند 4-20 میلی‌آمپر تبدیل می‌کنند.

ترانسمیترهای دما زیمنس انواع مختلفی دارند که براساس نوع و ویژگی‌های سنسور دما و نوع اتصال به سیستم، مدل‌های متفاوتی را شامل می‌شوند. این ترانسمیترها قادر به اتصال به انواع سنسورهای دما مانند ترموکوپل‌ها (مانند نوع K، J، T، و غیره)، مقاومت‌های حرارتی (مانند RTD)، سنسورهای با خروجی میلی‌ولت و ترمومترها هستند.

برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌های ترانسمیتر دما زیمنس ، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه ترانسمیتر دما زیمنس را ارائه می‌دهد.

لذا برای دریافت اطلاعات دقیقتر، خرید و مشاوره در مورد محصولات موجود، بهتر است با شرکت تجهیز صنعت تماس حاصل بفرمایید. این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت ترانسمیتر دما زیمنس و خرید و فروش ترانسمیتر دما زیمنس ارائه دهند و شما را در انتخاب بهترین گزینه هدایت کنند.

عوامل تاثیرگذار بر قیمت ترانسمیتر دما زیمنس

عوامل متعددی می‌توانند بر قیمت ترانسمیتر دما زیمنس تأثیرگذار باشند. در زیر به برخی از این عوامل اشاره می‌کنم:

  • نوع و ویژگی‌های سنسور دما
  • محدوده اندازه‌گیری
  • دقت
  • ویژگی‌های خاص مانند قابلیت کالیبره شدن، مقاومت در برابر تداخلات الکترومغناطیسی، محافظت در برابر شرایط صنعتی سخت و استحکام مکانیکی بالا
  • نوع نصب
  • برند و تامین کننده
  • تکنولوژی و قابلیت‌های اضافی

در کل، قیمت ترانسمیتر دما زیمنس توسط ترکیب این عوامل مشخص می‌شود و برای دقت بیشتر در اطلاع از قیمت، بهتر است با تأمین کننده یا توزیع کننده محصول تماس بگیرید. توجه داشته باشید که این عوامل تنها برخی از عوامل ممکن هستند و قیمت نهایی ترانسمیتر دما زیمنس می تواند تحت تأثیر عوامل دیگر در هر بازار و با توجه به شرایط مختلف متفاوت باشند.

برای دریافت اطلاعات دقیقتر و قیمت‌های فعلی، توصیه می‌شود با تامین کنندگان آن تماس بگیرید. تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق، شیر الات پایپینگی و لوله و اتصالات از جمله ترانسمیتر دما زیمنس میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.

تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق شامل انواع سنسور های دمای ترموکوپل، RTD و انواع ترانسمیتر های دما هد مونت، فیلد مونت و ریل مونت در انبار محصولات این شرکت موجود میباشد.برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
