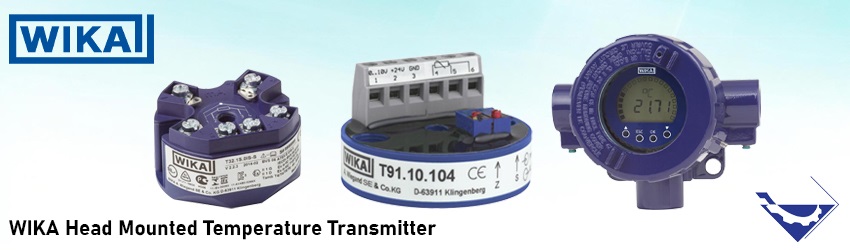

ترانسمیتر دما ویکا هدمونت

توضیحات

ترانسمیتر دما هدمونت ویکا، یکی از انواع تجهیزات اندازه گیری دما است که توسط  برند آلمانی ویکا تولید می‌ شود. این ترانسمیتر دارای قابلیت‌های پیشرفته‌ای است که برای اندازه‌گیری دقیق و قابل اعتماد دما در کاربردهای صنعتی مورد استفاده قرار می‌ گیرد.

ترانسمیترهای دمای هدمونت در بسیاری از کاربردهای صنعتی که اندازه‌گیری دما اهمیت دارد، استفاده می‌ شوند. آنها به صورت مستقیم روی سنسور دما نصب می‌شوند. این امکان را فراهم می‌کند تا سیگنال‌های وابسته به دما به سیگنال خروجی استاندارد به صورت دقیق تبدیل شوند.

یکی از عملکردهای اصلی ترانسمیتر دما، تبدیل سیگنال ورودی از سنسورهایی مانند سنسورهای مقاومتی، ترموکوپل ها و پتانسیومترها به سیگنال خروجی استاندارد است. این سیگنال خروجی می تواند به صورت ولتاژ (0-10 ولت) یا جریانی (4-20 میلی آمپر) باشد.

ترانسمیترهای دمای هدمونت ویکا فاقد نمایشگر هستند و با انواع سنسور ورودی ترموکوپل و مقاومتی همچنین پروتکل ارتباطی مختلف HART، Fieldbus و PROFIBUS ارائه می شوند. در ادامه این مطلب به معرفی انواع، ویژگی ها، کاربرد، مزایا، خرید و فروش ترانسمیتر دما ویکا هدمونت می پردازیم.

ترانسمیتر دما چیست؟

ترانسمیترهای دما تجهیزاتی هستند که تغییر وابسته به دما در مقاومت سنسورهای مقاومتی یا تغییر وابسته به دما در ولتاژ ترموکوپل‌ها را به سیگنال خروجی استاندارد (مانند 0 تا 10 ولت یا 4 تا 20 میلی‌آمپر) تبدیل می‌کنند. با استفاده از این سیگنال‌های استاندارد، مقادیر دمای اندازه‌گیری شده به راحتی و به طور قابل اعتماد انتقال داده می‌شوند.

از ترانسمیترهای دما در فرآیندهای صنعتی برای نظارت و کنترل دقیق دما استفاده می شود. ترانسمیترهای دما در صنایع فرآیندی مختلف مانند صنایع شیمیایی و دارویی و غذایی مورد استفاده قرار می گیرند. آنها برای اطمینان از کیفیت محصول نصب می شوند.

ترانسمیترها در نیروگاه ها، صنایع نفت و گاز برای بهبود بهره وری انرژی و نظارت بر دما کاربرد دارند. آنها همچنین جهت کنترل دما در سیستم های گرمایش، تهویه مطبوع، تصفیه آب، خودروسازی و در فناوری هوافضا از اهمیت بالایی برخوردار هستند.

ترانسمیترهای دما برای نصب هدمونت و ریل مونت از نظر روش نصب و هم از نظر طراحی متفاوت هستند. به عنوان مثال اگر دمای محیط بیش از حد بالا باشد یا وضعیت نصب محدودیت‌هایی داشته باشد. برای وظایف این نوع، ترانسمیترهای نصب بر ریل نیز یک راه حل ارائه می‌دهند. با این حال، در تقریباً همه کاربردهای استاندارد، ترانسمیترهای هدمونت انتخاب شده‌اند.

این ترانسمیترها امکانات متنوعی را مانند انتخاب نوع سنسور و تعیین دامنه اندازه‌گیری، برای برآورده کردن نیازهای خاص ارائه می‌دهند. به طور کلی ترانسمیترهای دما نقش مهمی در تبدیل سیگنال‌های وابسته به دما از سنسورهای مقاومتی یا ترموکوپل‌ها به سیگنال خروجی استاندارد دارند.

انواع مدل‌های ترانسمیتر دمای هدمونت WIKA

شرکت ویکا انواع مختلفی از ترانسمیترهای دمای هدمونت را ارائه می دهد که برای کاربردهای نصب مستقیم روی سنسور طراحی شده اند. این ترانمسمیترها مستقیماً در سر اتصال سنسور دما مانند دماسنج مقاومتی یا ترموکوپل نصب می شوند. مدلهای مختلف ترانمسیتر دمای هدمونت ویکا به شرح زیر است:

• ترانسمیتر دما ویکا مدل T15 دیجیتال با سنسورهای مقاومتی و نسخه هدمونت و ریلی
• ترانسمیتر دما ویکا مدل T16 دیجیتال با ترموکوپل‌ها و نسخه هدمونت و ریلی
• ترانسمیتر دما ویکا مدل T38 دیجیتال با پروتکل HART و نسخه هدمونت و ریلی
• ترانسمیتر دما ویکا مدل T32.xS دیجیتال با پروتکل HART و نسخه هدمونت و ریلی
• ترانسمیتر دما ویکا مدل OTMT84، OTMT85 دیجیتال با نسخه هدمونت و پروتکل ارتباطی PROFIBUS PA یا FOUNDATION™ Fieldbus
• ترانسمیتر دما ویکا مدل T91.10، T91.20 آنالوگ با نسخه هدمونت و نصب سری DIN B یا J

همه این مدل‌ها به جز مدل آخر از تکنولوژی دیجیتال برای اندازه‌گیری و انتقال دما استفاده می‌کنند و قابلیت اتصال به سنسورهای مختلف را دارند. این مدل‌ها برای کاربرد در صنایع مختلف از جمله صنعت فرآوری، ساخت و ساز ماشین و ساختمان، صنعت نفت و گاز، شیمیایی و دیگر صنایع مناسب هستند.

ترانسمیتر دمای هدمونت ویکا مدل T15

ترانسمیتر دمای دیجیتال مدل T15 برای اندازه‌گیری و انتقال دما از سنسورهای مقاومتی به اتاق کنترل استفاده می‌ شود. این ترانسمیتر در دو نسخه head-mounted و rail-mounted نصب بر روی ریل عرضه می‌شود.

نسخه head-mounted ترانسمیتر دمای دیجیتال مدل T15 معمولاً به صورت مستقیم بر روی سنسور مقاومتی نصب می‌شود. این نسخه یک راه حل فشرده و یکپارچه را فراهم می‌کند که ترانسمیتر و سنسور به طور مستقیم در کنار یکدیگر قرار می‌گیرند.

نسخه rail-mounted ترانسمیتر دمای دیجیتال مدل T15 برای نصب روی ریل DIN استاندارد طراحی می شود. این نسخه امکان نصب و یکپارچه‌سازی آسان تر در سیستم‌های موجود را فراهم می‌کند. در این روش ترانسمیترهای مختلف را می‌توان در کنار یکدیگر بر روی ریل قرار داد.

هر دو نسخه ترانسمیتر دمای دیجیتال مدل T15 برای استفاده با سنسورهای مقاومتی مانند RTD و سایر سنسورهای دما مبتنی بر مقاومت مناسب هستند. این ترانسمیترها دقت بالا در اندازه‌گیری دما را فراهم می‌کنند و برای کاربردهای صنعتی مختلف مناسب می باشند.

کاربردهای ترانسمیتر دمای ویکا مدل T15

ترانسمیتر دمای دیجیتال برای سنسورهای مقاومتی در نسخه‌های head-mounted و rail-mounted، در صنایع مختلفی مانند صنعت فرآیندی، ساخت و ساز ماشین و غیره استفاده می‌ شود.

در صنایع فرآیندی این ترانسمیتر می‌تواند در اندازه‌گیری و کنترل دما در فرآیندهای مختلف مانند نفت و گاز، شیمیایی، دارویی و صنایع غذایی به کار رود. در صنایع ساخت و ساز ماشین، این ترانسمیتر برای نظارت و کنترل دما در ماشین‌آلات و تجهیزات مورد استفاده قرار می‌گیرد.

همچنین این ترانسمیتر برای اندازه‌گیری و کنترل دما در سیستم‌های HVAC و فرآیندهای مهم دیگر مورد استفاده قرار می‌گیرد. این ترانسمیتر قابلیت استفاده در صنایع دیگری مانند تولید برق، خودروسازی، دارویی، سیستم‌های تهویه و آزمایشگاهی را نیز دارد.

ویژگی های ترانسمیتر دمای دیجیتال هدمونت T15

آنها دقت بالا و محافظت عالی در برابر تأثیرات الکترومغناطیسی (EMI) را ارائه می دهند. همچنین ترانسمیتر دما مدل T15 دارای عملکردهای نظارتی متنوعی مانند نظارت بر مقاومت سیم سنسور و تشخیص شکستگی سنسور مطابق با NAMUR NE89 و همچنین نظارت بر محدوده اندازه گیری است. برخی دیگر از ویژگی های مهم عبارتنداز:

• اتصال با سنسورهای Pt100 و Pt1000: این ترانسمیتر قابلیت اتصال به سنسورهای مقاومتی Pt100 و Pt1000 را در تنظیمات اتصال 2, 3 یا 4سیمه دارد. این قابلیت امکان اندازه‌گیری دمایی دقیق و انعطاف‌پذیر با استفاده از انواع مختلف سنسورهای مقاومتی را فراهم می‌کند.
• سازگاری با زنجیره‌های reed: این ترانسمیتر اتصال زنجیره‌های رید در مدار پتانسیومتر را پشتیبانی می‌کند. این ویژگی امکان اندازه‌گیری و نظارت بر دما با استفاده از زنجیره‌های رید را فراهم می‌کند که در برخی کاربردها استفاده می‌شوند.
• پارامتری‌سازی با نرم‌افزار پیکربندی WIKAsoft-TT: این ترانسمیتر قابلیت پارامتری‌سازی و تنظیم با استفاده از نرم‌افزار WIKAsoft-TT را دارد. این نرم‌افزار رابط کاربری کاربرپسندی برای تنظیم و سفارشی‌سازی ترانسمیتر را بر اساس نیازهای خاص فراهم می‌کند.
• اتصال الکتریکی از طریق کانکتور سریع magWIK: این ترانسمیتر دارای گزینه اتصال الکتریکی با استفاده از کانکتور سریع به نام magWIK است. این امکان اتصال الکتریکی آسان و ایمن را فراهم می‌کند و فرآیندهای نصب و نگهداری را ساده می‌کند.
• دسترسی آسان به ترمینال‌های اتصال: ترانسمیتر به طور طراحی شده دارای ترمینال‌های اتصال است که از طریق بیرون قابل دسترسی هستند. این ویژگی باعث می‌شود که اتصال و سیم‌کشی ترانسمیتر به سیستم بدون نیاز به جدا کردن قطعات انجام شود.
• دقت بالا: این ترانسمیتر دارای دقت بالا در اندازه‌گیری دما است. دقت آن کمتر از 0.2 K یا 0.36 °F یا 0.1% (< 0.2 K (< 0,36 °F) / 0.1 %) است که به معنای اندازه‌گیری دقیق و قابل اعتماد دما می‌باشد.

ترانسمیتر دمای هدمونت ویکا مدل T16

مدل T16 یک ترانسمیتر دمای دیجیتال است که برای اتصال به ترموکوپل‌های استاندارد طراحی شده است. این ترانسمیتر دارای نسخه هدمونت است که به کاربر امکان پارامتری‌سازی آسان و سریع را می‌دهد.

با استفاده از این ترانسمیتر، می‌توانید دمای دستگاه‌ها و فرآیندهای صنعتی را با دقت بالا اندازه‌گیری و کنترل کنید. علاوه بر این، نرم افزار WIKAsoft-TT یک قابلیت ریکورد خط را ارائه می دهد که در آن مشخصات دمایی ترموکوپل متصل به T16 را می توان نمایش داد. برخی از ویژگی‌های رایج این مدل ترانسمیتر دمای ویکا در موارد زیر بیان می شود:

• -مناسب برای اتصال به تمامی ترموکوپل‌های استاندارد
• -دقت بالا
• -دارای نسخه هدمونت و ریل مونت
• -پارامتری‌سازی با نرم‌افزار پیکربندی WIKAsoft-TT و اتصال الکتریکی از طریق رابط سریع magWIK
• -ترمینال‌های اتصال نیز از بیرون قابل دسترسی هستند
• -پایداری EMC مطابق با آخرین استاندارد (EN 61326-2-3:2013)

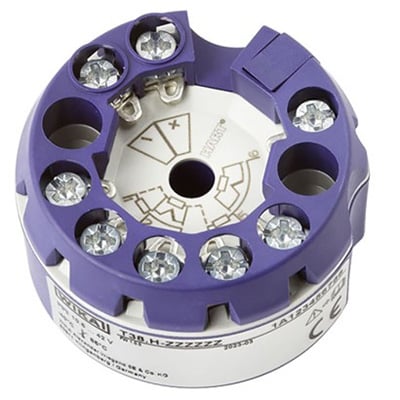

ترانسمیتر دمای هدمونت ویکا مدل T38

این مدل ترانسمیترهای دما دقت بالایی را از طریق تطبیق سنسور و ترانسمیتر، بالاترین قابلیت اطمینان و محافظت عالی در برابر تأثیرات الکترومغناطیسی را ارائه می دهند. مدل T38 یک ترانسمیتر دمای دیجیتال است که با پروتکل HART طراحی می شود. این ترانسمیتر دارای نسخه هدمونت است که به کاربر امکان پارامتری‌سازی آسان و سریع را می‌دهد.

از طریق پیکربندی با دو سنسور در صورت خرابی یکی از سنسورها، به طور خودکار سنسور دیگر کار می کند. با فناوری WIKA True Drift Detection، سنسورها را می توان به طور مداوم نظارت کرد و مکان های اندازه گیری اشتباه را می توان بلافاصله شناسایی کرد.

پروتکل HART امکان ارتباط دو طرفه با دستگاه‌های دیگر و امکان تنظیم و کنترل از راه دور را فراهم می‌کند. برخی از ویژگی‌های این مدل ترانسمیتر در موارد زیر ذکر می شود:

• -نسخه SIL دارای گواهی TÜV برای سیستم های حفاظتی توسعه یافته بر اساس IEC 61508
• -عملیات در کاربردهای ایمنی برای SIL 2 (تک ابزار) و SIL 3 (پیکربندی اضافی)
• -تقریباً قابل تنظیم با تمام ابزارهای نرم افزاری و سخت افزاری
• -مناسب برای اتصال 1 یا 2 سنسور
• -قابل استفاده با طیف گسترده ای از سنسورها نظیر مقاومتی، سنسور مقاومت (تا 2×3 سیم)،ترموکوپل، سنسور mV و پتانسیومتر
• -سیگنال‌دهی به مطابقت با استاندارد NAMUR NE43، نظارت بر حسگر به مطابقت با NE89، سازگاری EMC به مطابقت با NE21، خودنظارت و تشخیص اشکال دستگاه‌های میدانی به مطابقت با NE107

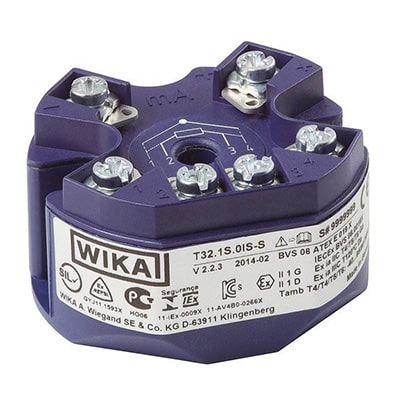

ترانسمیتر دمای هدمونت ویکا مدل T32.xS

ترانسمیتر دمای مدل T32.xS یک ترانسمیتر دمای دیجیتال است که با استفاده از پروتکل HART طراحی می شود. این ترانسمیتر نیز دارای نسخه هدمونت است که به کاربر امکان پارامتری‌سازی آسان و سریع را می‌دهد.

ترانسمیتر دمای T32 همچنین دارای عملکرد نظارتی پیچیده دیگری مانند نظارت بر مقاومت سنسور و تشخیص شکست سنسور مطابق با NAMUR NE89 و همچنین نظارت بر محدوده اندازه گیری هستند.

علاوه بر این امکان فعال کردن تشخیص حرکت حسگر وجود دارد. با این کار زمانی که مقدار اختلاف دما بین سنسور 1 و سنسور 2 از مقدار قابل انتخاب توسط کاربر بیشتر شود، سیگنال خطا رخ می دهد.

این مدل نیز دارای دو نسخه ترانسمیتر هد مونت و ریلی است که ترانسمیتر ریلی برای استفاده در تمامی سیستم های ریلی استاندارد مطابق با استاندارد IEC 60715 مناسب است.

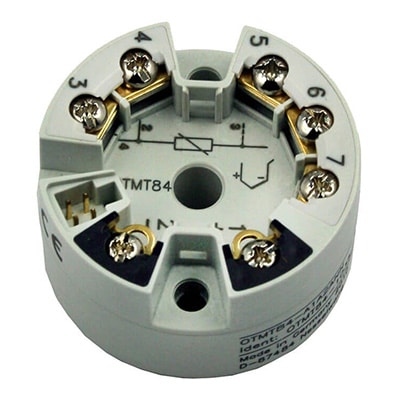

ترانسمیتر دمای هدمونت ویکا مدلهای OTMT84, OTMT85

ترانسمیتر دمای مدل OTMT84 و OTMT85 دو ترانسمیتر دمای دیجیتال هستند که با پروتکل PROFIBUS PA یا FOUNDATION™ Fieldbus  و قابلیت استفاده با انواع سنسورهای مقاومتی و ترموکوپل طراحی شده‌اند. این ترانسمیترها دارای نسخه هدمونت هستند که به کاربر امکان پارامتری‌سازی آسان و سریع را می‌دهد.

با استفاده از این ترانسمیترها، می‌توانید دمای دستگاه‌ها و فرآیندهای صنعتی را با دقت بالا اندازه‌گیری و کنترل کنید. پروتکل PROFIBUS PA و FOUNDATION™ Fieldbus امکان ارتباط با سیستم‌های اتوماسیون صنعتی را فراهم می‌کنند و امکان تنظیم و کنترل از راه دور را فراهم می‌کنند.

برای ترانسمیتر دمای OTMT85 پروتکل ارتباطی  FOUNDATION™ Fieldbus با عملکرد LAS (Link Active Scheduler) و کنترلر PID در دسترس است. این ترانسمیترها با قابلیت اطمینان، پایداری طولانی مدت، دقت بالا و گزینه های تشخیصی گسترده طراحی می شوند. ویژگی‌های این دو مدل عبارتند از:

• -ترانسمیتر دمای مدل OTMT84 با پروتکل ارتباطی پروفیباس 3.02 PROFIBUS PA
• -ترانسمیتر دمای مدل OTMT85 با پروتکل ارتباطی فیلدباس FOUNDATION™ H1
• -نسخه محافظت در برابر انفجار Ex ia (ذاتا ایمن / FISCO) و Ex ec در دسترس است.

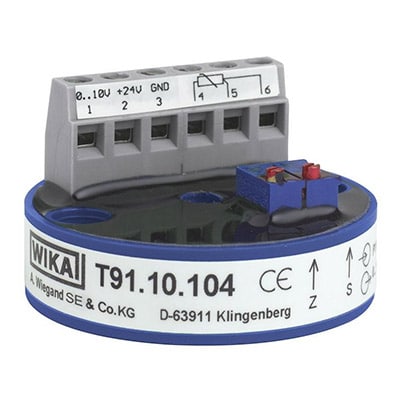

ترانسمیتر دمای هدمونت ویکا مدلهای T91.10 ، T91.20

ترانسمیتر دمای آنالوگ سری مدل T91 با نیازهای خاص صنعت مطابقت دارد. ترانسمیترهای مدل T91.10 و T91.20 دو ترانسمیتر دمای آنالوگ هستند که با نسخه هدمونت و قابلیت نصب در سری DIN B یا J طراحی شده‌اند.

این ترانسمیترها دارای نسخه هدمونت هستند که به کاربر امکان پارامتری‌سازی آسان و سریع را می‌دهد. نصب سری DIN B یا J به شما امکان می‌دهد ترانسمیتر را به طور مطلوب در سیستم خود نصب کنید.

ترانسمیترهای دما سری مدل T91 ترانسمیترهای رنج ثابت هستند که با محدوده های اندازه گیری مورد نیاز مطابق با نیاز مشتری عرضه می شوند. اما می توان نقطه صفر zero point و span را با استفاده از پتانسیومترها تنظیم کرد.

با توجه به سیگنال خروجی آنها به ویژه برای اتصال مستقیم به ابزارهای ارزیابی با ورودی های ولتاژ یا جریان مانند کارت های تبدیل PLC یا AD در رایانه های شخصی مناسب می باشند. برخی از ویژگی های متداول این ترانسمیترهای ویکا عبارتنداز:

• -قابل استفاده با سنسورهای مقاومتی Pt100 / Pt1000 یا ترموکوپل ها
• -سیگنال خروجی 0 تا 10 ولت، 3 سیم (T91.10) یا 4 تا 20 میلی آمپر، 2 سیم (T91.20)
• -سیگنال خطا در صورت خرابی سنسور
• -دقت بالا
• -ساختار کوچک، فشرده و مقرون به صرفه
• -کاربرد در گرمایش، تهویه مطبوع، برق، تبرید

مزایای ترانسمیتر دمای هدمونت ویکا

ترانسمیترهای دمای ویکا امکان جمع‌آوری اطلاعات اندازه‌گیری شده را به صورت دیجیتالی از طریق فیلدباس‌ها یا پروتکل‌های مختلف مانند HART با حلقه خروجی 4…20 میلی‌آمپر کار فراهم می‌کنند. همچنین، کاربران قادر خواهند بود که تمامی تنظیمات دستگاه را به صورت کامل پیکربندی نمایند. برخی دیگر از مزایای ترانسمیترهای دمای هدمونت ویکا به شرح زیر است:

• 1.دقت بالا: این ترانسمیترها اندازه گیری دقیق دما را ارائه می دهند که برای حفظ کیفیت فرآیند بسیار مهم است.
• 2.قابلیت اطمینان: برای پایداری بلندمدت طراحی شده‌اند و عملکرد ثابت را در طول زمان تضمین می‌کنند.
• 3.طراحی فشرده: اندازه کوچک آنها امکان نصب آسان در فضاهای تنگ، مانند سرهای اتصال فرم B را فراهم می کند.
• 4.عیب‌یابی پیشرفته: ویژگی‌هایی مانند نظارت بر خرابی حسگر و سیگنال‌دهی خطا به تشخیص زودهنگام مشکلات و کاهش زمان خرابی کمک می‌کنند.
• 5.تطبیق پذیری: با طیف وسیعی از سنسورها، از جمله  سنسورهای مقاومتی و ترموکوپل ها به کار می رود.
• 6.پروتکل‌های ارتباطی: مدل‌های دارای پروتکل‌های HART®، PROFIBUS® PA، و FOUNDATION™ Fieldbus قابلیت پیکربندی و ادغام با سیستم‌های موجود را افزایش می‌دهند.
• 7.محافظت در برابر EMI: محافظت عالی در برابر تداخل الکترومغناطیسی، خواندن دقیق را حتی در محیط های چالش برانگیز تضمین می کند.

خرید و فروش ترانسمیتر دما ویکا هدمونت

ترانسمیترهای دمای هدمونت ویکا با توجه به مزایای فوق و اهمیت کنترل دما در طیف گسترده ای از صنایع فرآیندی مورد استفاده قرار می گیرند. توجه داشته باشید هنگام خرید این محصولات با کیفیت مشخصات فنی آنها نظیر نوع سنسور ورودی، محدوده اندازه گیری، خروجی یا پروتکل ارتباطی، ولتاژ تغذیه، سایز اتصال، تاییدیه های مناطق خطرناک را بررسی نمایید.
