ترانسمیتر دما ویکا سری ۳۲

توضیحات

ترانسمیتر دمای ویکا سری۳۲، یکی از محصولات پرکاربرد در صنعت ابزار دقیق است که برای اندازه‌گیری دمای مایعات و گازها در صنایع مختلف مورد استفاده قرار می گیرد. این ترانسمیتر، سیگنال ورودی از ترموکوپل‌ها و سنسورهای مقاومتی RTD را به سیگنال استاندارد ولتاژ یا جریان 4 تا 20 میلی آمپر تبدیل و به اتاق کنترل ارسال می کند.

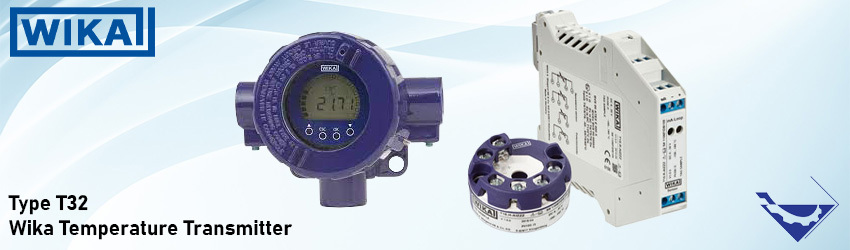

ترانسمیتر دما ویکا سری ۳۲

به طور کلی ترانسمیترهای دما از سه قسمت اصلی تشکیل می شوند. اولین جزء آن سنسور اندازه‌گیری درجه حرارت مانند ترموکوپل یا RTD است که میزان دمای سیالات را اندازه‌گیری می‌کند. دومین قسمت ترانسمیتر دما تقویت‌کننده است که سیگنال دما را تقویت می‌کند تا برای پردازش و تبدیل به سیگنال استاندارد آماده شود.

سومین قسمت مبدل است که سیگنال تقویت شده را به سیگنال خروجی استاندارد ولتاژ یا جریان برای اتاق کنترل ارسال می کند. در ادامه به معرفی این محصول ویکا و بررسی مشخصات فنی آن خواهیم پرداخت.

معرفی ترانسمیتر دمای T32.xS

ترانسمیترهای دمای دیجیتال مدل T32.1S و T32.3S، با پروتکل ارتباطی HART در بازار عرضه می‌شوند. این مدل ترانسمیترها در دو نسخه با توجه به نوع نصب در سر یا هدمونت (Head mount) و نصب شده بر روی ریل (Rail mount) موجود هستند. ترانسمیتر دمای T32.xS این امکان را به شما می‌دهد که به آسانی و با انعطاف‌پذیری بیشتر آن‌ها را در سیستم‌های خود نصب کنید.

پروتکل HART امکان ارتباط و پیکربندی ترانسمیترها با استفاده از یک ابزار ارتباطی HART یا نرم‌افزار متناسب را فراهم می‌کند. این امکان را به شما می‌دهد که ترانسمیترها را به آسانی پیکربندی کنید و تنظیمات مورد نیاز را انجام دهید.

طراحی نسخه هدمونت این ترانسمیترها باعث میشود تا در سرهای اتصال استاندارد، مانند سرپیچ اتصال نوع B DIN،متصل شود. همچنین این امکان را فراهم می‌کند تا به راحتی در سیستم‌های موجود یکپارچه شوند و در فضا صرفه جویی شود.

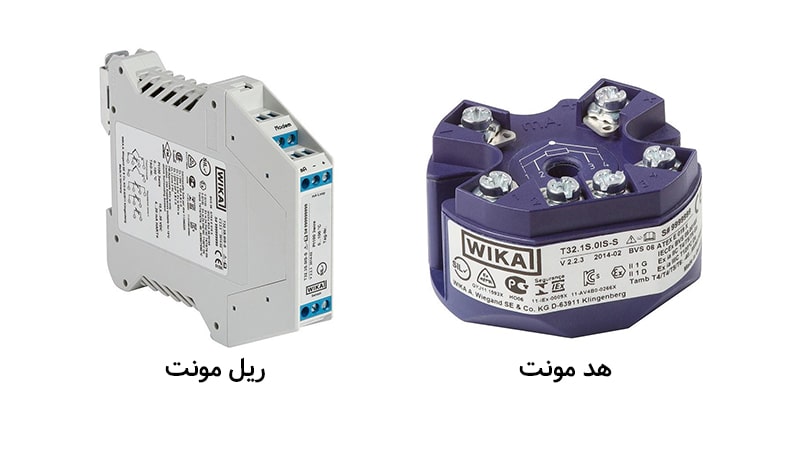

معرفی ترانسمیتر دمای T32.xS

همچنین طراحی نسخه نصب بر روی ریل این ترانسمیترها مناسب برای نصب در سیستم‌های ریل مطابق با استاندارد IEC 60715 می‌باشد. این امر اطمینان می‌دهد که ترانسمیترها با محیط‌های صنعتی مختلف سازگاری داشته باشند و فرآیند نصب را ساده‌تر کند.

عملکرد ترانسمیتر دما به این صورت است که سنسورها قادر به اندازه‌گیری دما هستند و مقادیر اندازه‌گیری را به صورت جریان در بازه 4 تا 20 میلی آمپر ارسال می‌کنند. این جریان سپس به بخش نظارت (مانیتورینگ) ارسال می‌ شود تا برای نمایش و ثبت دما به کار رود.

هر دو نسخه از ترانسمیترهای T32.1S و T32.3S قابلیت اندازه‌گیری دقیق و قابل اعتماد دما را فراهم می‌کنند، همچنین بهره‌مندی از قابلیت ارتباط دیجیتال و پروتکل HART را برای امکانات پیشرفته و سهولت در استفاده ارائه می‌دهند.

ویژگی های ترانسمیتر دمای T32.xS

نسخه SIL دارای گواهی TÜV برای سیستم‌های حفاظتی توسعه یافته بر اساس استاندارد IEC 61508 می باشد(آپشنال). عملکرد در کاربردهای ایمنی برای سطح SIL 2 (تک ابزار) و SIL 3(پیکربندی اضافی) می باشد.

این مدل ترانسمیتر دما تقریبا با تمام ابزارهای نرم‌افزاری و سخت‌افزاری قابل تنظیم است. همچنین برای اتصال با یک یا دو سنسور دما به کار می رود که به شرح زیر می باشد:

  • ترمومتر مقاومتی، سنسور مقاومتی میلی اهمی
  • ترموکوپل، سنسور میلی ولتی mV
  • پتانسیومتر

سیگنال‌دهی ترانسمیتر دمای ویکا T32.xS مطابق با استاندارد NAMUR NE43، تشخیص خرابی سنسور دما بر اساس NE89 و EMC به مطابقت با NE21 می باشد.

در صورت خرابی یکی از سنسورهای دما سنسور به طور خودکار به سنسور دیگر تغییر می کند. علاوه بر این امکان فعال کردن تشخیص خرابی سنسور وجود دارد در واقع زمانی که اختلاف دما بین سنسور 1 و 2 از مقدار قابل تنظیم توسط اپراتور بیشتر شود سیگنال خطا رخ می دهد.

مشخصات فنی ترانسمیتر دمای T32.xS

مدل ترانسمیتر دماویکا T32.xS
نوع نصبهد مونت و ریل مونت
سیگنال خروجی4 تا 20 میلی آمپر، 2 سیمه
نوع سنسور مقاومتی/ ترموکوپل/ میلی ولت/ پتانسیومتر
محدوده اندازه گیری200- تا 850+ درجه سانتی گراد/ -270 تا +1300 درجه سانتی گراد/ -500 تا +1800 mV
متریال (Non-wetted parts)پلاستیک،PBT، تقویت شده با الیاف شیشه
دمای محیط40- تا 85+ درجه سانتی گراد
درجه حفاظت بدنههدمونت IP00 و ریل مونت IP20

کاربردهای ترانسمیتر دمای T32.xS

صنایع فرآیندی:

ترانسمیترهای دمای دیجیتال T32.1S و T32.3S با پروتکل HART در صنایع فرآیندی مانند نفت و گاز، شیمیایی، دارویی و غذا و نوشیدنی مورد استفاده قرار می‌گیرند. این ترانسمیترها قادرند دما را از نقاط مختلف در یک فرآیند اندازه‌گیری و انتقال دهند، که این امر باعث کنترل دقیق و نظارت بر شرایط دما می‌شود.

صنایع ماشین سازی:

در بخش ساخت و تولید ماشین و اتوماسیون، ترانسمیترهای دما برای نظارت و کنترل دما در تجهیزات و ماشین‌آلات بسیار حائز اهمیت است. آنها می‌توانند در سیستم‌های HVAC، سیستم‌های خنک کننده، سیستم‌های گرمایشی و سایر فرآیندهای صنعتی استفاده شوند تا عملکرد و ایمنی بهینه را تضمین کنند.

ساخت و ساز کارخانه:

ترانسمیترهای دما در پروژه‌های ساخت و ساز کارخانه به طور گسترده استفاده می‌شوند، جایی که نقش حیاتی در حفظ سطوح دمای مطلوب در مناطق مختلف کارخانه دارند. آنها در سیستم‌های گرمایش، تهویه و تهویه مطبوع (HVAC) و همچنین در نظارت و کنترل فرآیندهای حساس به دما استفاده می‌شوند.

مزایای ترانسمیتر دمای T32.xS

مزایای ترانسمیتر دمای T32.xS به شرح زیر می باشد:

  • -دقت بالا و ایزولاسیون یا عایق گالوانیکی
  • -محافظت بالا در برابر تاثیرات الکترو مغناطیسی (EMI)
  • -عملکرد در برنامه‌های ایمنی تا سطح SIL 2 برای تک ابزار و SIL 3 برای تنظیمات تکرار شونده
  • -قابلیت پیکربندی با ابزارهای نرم‌افزاری و سخت‌افزاری متنوع
  • -قابلیت اتصال یک یا دو سنسور دما
  • -دارای عملکرد نظارتی اضافی مانند نظارت بر مقاومت سنسور و تشخیص خرابی سنسور مطابق با NAMUR NE89
  • -سیگنال‌دهی مطابق با استاندارد Namur NE43
  • -مطابقت با استانداردهای EMC مشخص شده توسط Namur NE21
  • -داشتن گواهی TÜV که تضمین می‌کند که ترانسمیتر با استانداردهای سطح امنیتی مورد نیاز سازگار است.

عوامل موثر بر قیمت ترانسمیتر دمای T32.xS

قیمت ترانسمیتر دمای T32.xS با توجه به مشخصات فنی و شرایط بازار تحت تاثیر عوامل مختلفی قرار می گیرد. برخی دیگر از این عوامل عبارتنداز:

  • 1.محدوده اندازه گیری دما: ترانسمیترهای دما با محدوده دمایی خاصی طراحی می شوند و در آن بازه دمایی عملکرد مناسبی دارند. طبیعتا ترانسمیترهای دمایی با قابلیت اندازه گیری دمای گسترده تر از قیمت بالاتری برخوردار هستند.
  • 2.متریال: جنس و کیفیت مواد اولیه به کار گرفته شده در ساخت ترانسمیتر دمای T32.xS بر قیمت آن موثر می باشد.
  • 3.دقت اندازه گیری: ترانسمیترهای دمای T32.xS با دقت بالاتر مورد استفاده در صنایع نفت و گازی می باشند و قیمت بالاتری دارند. به طور کلی ترانسمیترهایی با دقت بالاتر از تکنولوژی‌های پیشرفته‌تر و قطعات با کیفیت تری برخوردار هستند به همین دلیل قیمت بیشتری دارند.
  • 4.سنسور دما: این مدل ترانسمیترهای دمای ویکا با انواع سنسورهای مختلف مانند ترموکوپل یا سنسور مقاومتی RTD سازگار می باشند. هر کدام از سنسورهای به کار رفته در ترانسمیتر دما قیمت متفاوتی دارند به همین علت بر قیمت ترانسمیتر دمایی تاثیرگذار هستند.
  • 5.نوع ترانسمیتر دما: ترانسمیترهای دمای T32.xS در دو مدل هد مونت و ریل مونت تولید می شوند. با توجه به شرایط پروژه و نوع نصب میتوانید ترانسمیتر دمایی موردنیاز خود را انتخاب نمایید.
  • 6.گواهی و تاییدیه ها: ضد انفجاری بودن (Ex) و سطح یکپارچگی ایمنی SIL قیمت را تحت تاثیر قرار می دهد. این تجهیزات برای محیط های پر خطر که امکان وقوع حوادث مختلفی مانند حریق و انفجار وجود داشته باشد به کار می روند.
لینک های مفید: ترانسمیتر ویکا

خرید و فروش ترانسمیتر دمای T32.xS

شرکت ویکا تولید کننده اتوماسیون صنعتی و تجهیزات ابزار دقیق از قبیل ترانسمیتر دما و فشار، پرشر گیج، گیج اختلاف فشار و گیج دما است. محصولات این شرکت از جمله ترانسمیتر دمای T32.xS در طیف گسترده ای از صنایع فرآیندی نفت و گاز، پتروشیمی، پالایشگاه، ماشین سازی و غیره کاربرد دارند.

تجهیزصنعت یکی از بزرگترین و برترین تامین کنندگان و ارائه دهندگان انواع تجهیزات ابزار دقیق و پایپینگی در کشور می باشد. فروش انواع ابزار دقیق (ترمومتر  و ترانسمیتر دما ویکا و…) از برند های معتبر بازار و روز دنیا (روزمونت – فیشر – اندرس هاورز و..) با قیمت مناسب و ارسال سریع به سراسر کشور در فروشگاه ابزار دقیق تجهیز صنعت را می توانید مشاهده نمایید.

برای کسب اطلاعات بیشتر، استعلام قیمت ترانسمیتر دمای T32.xS و بازدید از انبار محصولات شرکت با کارشناسان فنی و فروش ما تماس بگیرید.
