توضیحات

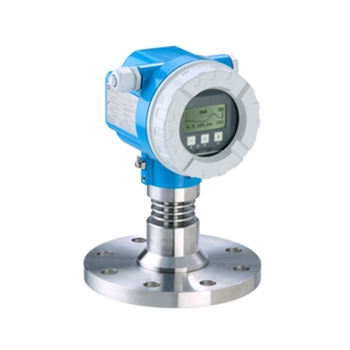

ترانسمیتر سطح راداری اندرس هاوزر FMR245، یکی از روش های بسیار دقیق اندازه گیری سطح مخازن به صورت غیر تماسی است که با استفاده از ارسال و دریافت امواج الکترومغناطیسی سطح سیالات مختلف را محاسبه می کند.
شرکت اندرس هاوزر یکی از تولید کنندگان تجهیزات اندازه گیری سطح به روش های راداری، التراسونیک و هیدرو استاتیکی است. ترانسمیتر سطح راداری اندرس هاوزر مناسب برای مکان های خطرناک می باشد و با فناوری مقرون به صرفه 2 سیم سیگنال 4 تا 20 میلی آمپر به اتاق کنترل ارسال می کند.
ترانسمیتر سطح اندرس هاوزر مدل FMR245 تا دمای فرآیندی 200 درجه سانتیگراد (392 درجه فارنهایت) بسیار مقاوم است و به راحتی تمیز می شود. ترانسمیتر سطح راداری یک تجهیز پیشرفته است که برای اندازه‌گیری مداوم و بدون تماس سطح مایعات، خمیرها، دوغاب‌ها و جامدات مورد استفاده قرار می گیرد.
اندازه گیری با این ترانسمیترها تحت تاثیر ماهیت سیال، گرد و غبار، فوم و کف و تلاطم قرار نمی گیرد این ویژگی‌ها آنها را به گزینه‌ای ایده‌آل برای کاربردهای صنعتی تبدیل می‌کند. در ادامه به بررسی مشخصات فنی، مزایا و خرید ترانسمیتر سطح راداری اندرس هاوزر FMR245 می پردازیم.
ترانسمیتر سطح راداری (Radar Level Transmitter)
اندازه گیری سطح سیالات به روش راداری یکی از روش های بسیار دقیق است که هم به روش های تماسی و هم به روش غیر تماسی سطح سیالات داخل مخازن را اندازه گیری می کند. مکانیزم عملکرد لول ترانسمیترهای راداری تقریبا مشابه ترانسمیترهای سطح التراسونیک است.
با این تفاوت که در ترانسمیترهای التراسونیک امواج مکانیکی فراصوتی به سطح سیال تابیده می شوند. امواج فراصوتی به دلیل اینکه از جنس صوت و مکانیکی هستند به شرایط محیطی بسیار حساس هستند. عواملی مانند فوم، گرد و غبار و تلاطم و سایر پارامترها روی دقت اندازه گیری آنها تاثیر گذار می باشد.
اما در ترانسمیترهای سطح راداری امواج راداری از جنس موج الکترو مغناطیسی و با فرکانس های بسیار بالاتری نسبت به التراسونیک به سطح سیالات تابیده می شود. این امواج تقریبا با سرعتی معادل سرعت نور به سطح سیال برخورد می کنند و بازتاب می شوند.
میزان بازتاب امواج الکترو مغناطیسی از سطح سیال به ثابت دی الکتریک سیالات وابستگی دارد. به همین جهت ترانسمیترهای اندازه گیری سطح به روش راداری دارای دقت بیشتری نسبت به التراسونیک می باشند.
مشخصات فنی لول ترانسمیتر FMR245
رنج قابل اندازه گیری توسط این لول ترانسمیتر تا 40 متر و در مدل های خاص تا ارتفاع 70 متر را میتواند اندازه گیری کند. دقت و رنج اندازه گیری لول ترانسمیتر راداری ارتباط مستقیمی با ثابت دی الکتریک سیال داخل مخزن دارد.
مطابق کاتالوگ مربوط به ترانسمیتر FMR245 دسته بندی انواع مواد (مایعات و جامدات) با توجه به ثابت دی الکتریک مربوطه معرفی شده است. این دسته بندی و نوع مخزن باید در انتخاب و طراحی لول ترانسمیتر باید در نظر گرفته شود.
این لول ترانسمیتر دارای آنتن (Horn) بشقابی شکل در سایز های “2 و “3 است. اتصال به مخزن این تجهیز از نوع فلنجی یا کلمپی برای سرویس های هایژنیک می باشد. برخی دیگر از مشخصات فنی مهم در جدول زیر ذکر می شود.
| مدل ترانسمیتر سطح | اندرس هاوزر FMR245 |
|---|---|
| روش اندازه گیری | راداری |
| فرکانس | K-Band (~ 26 GHz) |
| دقت | +/- 3 mm |
| دمای فرآیندی | -40 تا + 200 درجه سانتیگراد (-40 درجه فارنهایت تا 392 درجه فارنهایت) |
| فشار فرآیندی | وکیوم تا 16 بار |
| متریال در تماس سیال | PTFE |
| اتصال | فلنجی DN50 تا DN150 و Tri-Clamp ISO2852 DIN11851 |
| خروجی و پروتکل ارتباطی | 4...20 mA HART PROFIBUS PA FOUNDATION Fieldbus |
| تاییدیه ها | ATEX, FM, CSA, IECEx, TIIS, NEPSI Overfill prevention WHG SIL EN 10204-3.1 Marine GL 3A, EHEDG |
مزایای ترانسمیتر سطح راداری FMR245
- 1.این تجهیز جایگزین بسیار مناسبی برای لول ترانسمیتر های دیسپلیسری، شناوری و اختلاف فشاری می باشد.
- 2.لول ترانسمیتر راداری اندرس هاوزر مدل FMR245 به دلیل 2 سیمه بودن، باعث کاهش هزینه های مربوط به سیم کشی و Wiring در محیط های صنعتی خواهد شد.
- 3.عدم تماس فیزیکی سنسور با سیال داخل مخزن، باعث می شود شرایط فیزیکی سیال تاثیری روی اندازه گیری نداشته باشد.
- 4.نصب و راه اندازی لول ترانسمیتر FMR245 بسیار ساده و آسان است و تنظیمات با نرم افزار شرکت اندرس هاوزر به سادگی انجام پذیر خواهد بود.
- 5.این ترانسمیتر قابلیت برقراری ارتباط با انواع پروتکل های هارت HART، فیلد باس FOUNDATION Fieldbus و پروفیباس Profibus PA را دارد.
- 6.ترانسمیتر FMR245 برای دماهای بالا طراحی می شود (تا 200 درجه سانتیگراد). در مدل های با آنتن های خاص تا دمای 400 درجه سانتی گراد میتواند اندازه گیری دقیقی انجام دهد.
- 7.متریال بدنه ترانسمیتر آلومینیوم یا استیل با درجه حفاظتی نفوذ IP65 است.
- 8.لول ترانسمیتر اندرس هاوزر FMR245 دارای مدل های ضد انفجار با انواع تائیدیه های ATEX، FM، CSA و IECEx می باشد. همچنین انواع گواهینامه ها و تاییدیه های سرویس های بهداشتی مانند 3A، EHEDG نیز برای این ترانسمیتر سطح در دسترس می باشد.
خرید و فروش ترانسمیتر سطح راداری اندرس هاوزر FMR245
لول ترانسمیتر اندرس هاوزر مدل FMR245 به روش غیر تماسی و بصورت پیوسته سطح (سیگنال آنالوگ) سطح سیالات داخل مخازن را اندازه گیری می کند. این لول ترانسمیتر مناسب برای انواع مایعات، دوغاب و جامدات است. دقت اندازه گیری این دستگاه مستقل از تغییرات سیال فرآیندی، تغییرات دمایی و وجود بخار یا غبار داخل مخزن می باشد.
تجهیز صنعت بزرگترین تامین کننده انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. انواع ترانسمیترهای دما و فشار، فلومتر و ترانسمیترهای سطح از برندهای اندرس هاوزر، روزمونت، کرونه، یوکوگاوا و سایر برندهای معتبر دنیا در انبار محصولات شرکت تجهیز صنعت موجود و آماده تحویل می باشند.
جهت کسب اطلاعات بیشتر در زمینه خرید، استعلام قیمت ترانسمیتر سطح راداری اندرس هاوزر FMR245 و بازدید از محصولات با کارشناسان فنی و فروش ما تماس بگیرید.
