توضیحات

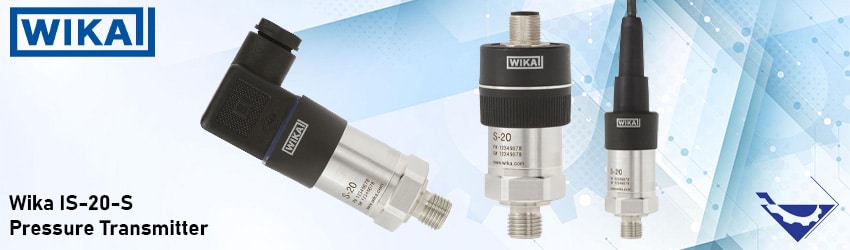

ترانسمیتر فشار ویکا مدل S-20 یک ابزار کاربردی و متنوع برای کاربردهای صنعتی سخت و محیطهای دشوار است. این ترانسمیتر دامنه وسیعی از محدودههای اندازهگیری فشار از 0 تا 0.4 بار تا 0 تا 1600 بار (معادل 0 تا 5.8 پوند بر اینچ مربع تا 0 تا 23,200 پوند بر اینچ مربع) را پوشش میدهد. این دامنه وسیع امکان ترکیب با انواع سیگنالهای خروجی، اتصالات الکتریکی و فرآیند را فراهم میکند. مدل S-20 همچنین برای کاربردهای صنعتی بحرانی مناسب بوده و به طور قابل اعتمادی در شرایط گرما، ارتعاش یا محیطهای شیمیایی عمل میکند.
تعریف ترانسمیتر فشار
ترانسمیترها یکی از تجهیزات ابزاردقیق در صنعت است که از اهمیت بالایی برخوردار بوده و اغلب برای اندازهگیری فشار مایع و گاز بهکار میرود. ترانسمیترها بر روی لولهها و مخازن در هر نقطه از محل اندازهگیری نصب میشوند. ترانسمیترها بهطور کلی دارای سه قسمت، تقويت كننده، مبدل (ترانسديوسر) و حس كننده هستند. ترانسميترها در دو نوع نيوماتيكي والكتريكي تولید شده اند. اما خروجی ترانسمیترها هم بر اساس نوع آنها تعیین میشود که خروجي ترانسميترهاي الكتريكي بين ۴ تا ۲۰ ميلي آمپر است و ترانسميترهاي نيوماتيكي بين ۳ تا ۱۵ psi است که با توجه به کمیت ورودی خروجی میتواند تغییر کند.
ویژگی های ترانسمیتر فشار ویکا مدل IS-20-S
ویژگیهای اصلی:
– مدل: S-20
– نوع: ترانسمیتر فشار
– کاربرد: برای محیطهای صنعتی سخت و پرنیاز
– محدوده اندازهگیری فشار: 0 تا 0.4 بار تا 0 تا 1600 بار (معادل 0 تا 5.8 پوند بر اینچ مربع تا 0 تا 23,200 پوند بر اینچ مربع)
– خروجی: امکان ترکیب با انواع سیگنالهای خروجی
– اتصالات الکتریکی و فرآیند: انواع گوناگون برای سفارشیسازی
– قابلیت سفارشیسازی: بیش از 1 میلیارد نوع مختلف امکانپذیر است
– محیطهای کاربرد: مناسب برای کاربردهای صنعتی مهم و پرچالش
مشخصات فنی:
– دقت: تا ±0.25% از محدوده کامل
– تکرارپذیری: تا ±0.1% از محدوده کامل
– هیسترزیس: تا ±0.1% از محدوده کامل
– محدوده دمایی: -40°C تا +85°C
– درجه حفاظت: حداقل IP68 (مقاوم در برابر گرد و غبار و آب)
– تأییدیههای ایمنی: بسته به پیکربندی، شامل FM, ATEX, CSA (ایمنی ذاتی)
– جنس بدنه: استیل ضد زنگ
– اتصال فرآیند: انواع مختلف شامل دیافراگم مسطح برای سیالات ویسکوز
– اتصال الکتریکی: کابل فشرده یا اتصال NPT ماده 1/2 اینچی
ویژگیها و کاربردها:
– طراحی مقاوم برای محیطهای سخت صنعتی
– عملکرد قابل اعتماد در شرایط گرما، ارتعاش و محیطهای شیمیایی
– گستره وسیع فشارهای اندازهگیری برای کاربردهای متنوع
– امکان سفارشیسازی بسیار گسترده برای نیازهای خاص
– کاربردهای متنوع در صنایع نفت و گاز، پتروشیمی، غذایی و مهندسی مکانیک
جدول مشخصات فنی ترانسمیتر فشار ویکا مدل IS-20-S
مدل | S-20 |
نوع سنسور | دیافراگم |
رنج قابل اندازه گیری | 0 تا 1600 بار |
متریال سنسور | فولاد ASTM 630 و درجه PH |
متریال بدنه | 316 Ti |
متریال اتصال | 316L |
سایز اتصال | DIN 16288: M12 x 1.5, M20 x 1.5 ANSI/ASME B1.20.1: 1/8 NPT, 1/4 NPT, 1/2 NPT SAE J514: 9/16-18 UNF2A O-ring Boss ISO 7: R ½ KS: PT 1 |
خروجی / پروتکل ارتباطی | 2-wire/4 ... 20 mA, 20 ... 4 mA 3-wire/DC 0 ... 10 V, DC 0 ... 5 V |
نمایشگر | ندارد |
ماکزیمم فشار قابل تحمل | 1600 بار |
دمای فرآیندی | -40°C تا +85°C |
تائیدیه و استاندارد | ضد انفجار FM, ATEX, CSA |
تجهیزات جانبی | برای دمای بالاتر استفاده از کولینگ |
درجه حفاظت | IP68 |
خرید ترانسمیتر فشار ویکا مدل IS-20-S
تجهیز صنعت بهترین ارائه دهندهی تجهیزات ابزار دقیق در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق ترانسمیتر فشار ویکا مد IS-20-S را با بهترین قیمت و کیفیت به فروش می رساند. علاقه مندان عزیز می توانند برای کسب اطلاعات بیشتر با کارشناسان مجرب فنی و فروش ما در تماس باشند.
