ترموکوپل تایپ K



ترموکوپل تایپ K یکی از ابزارهای بسیار پرکاربرد در انجام اکثر پروژه ها می باشد. ترموکوپل در حقیقت نوعی مواد الکتریسیته می باشدکه از دو فلز نا همسان ساخته می شود که به هم متصل شده باشند.

با رسیدن حرارت به محل اتصال این دو فلز، جریان بسیار ضعیفی از محل اتصال تولید می شود و به سمت سیم ها، جریان می یابد. با بالا تر رفتن دمای محل اتصال دو فلز، ولتاژ تولیدی افزایش می یابد و در حقیقت ترموکوپل در هر دما، ولتاژ معینی تولید می کند و در نتیجه در صورتی که بتوانیم این ولتاژ را به صورت دقیق اندازه گیری کنیم، قادر خواهیم بود دمای محل اتصال را به صورت دقیق اندازه گیری کنیم. ولتاژ تولید شده توسط ترموکوپل بوسیله ترمومتر به دما تبدیل می شود.

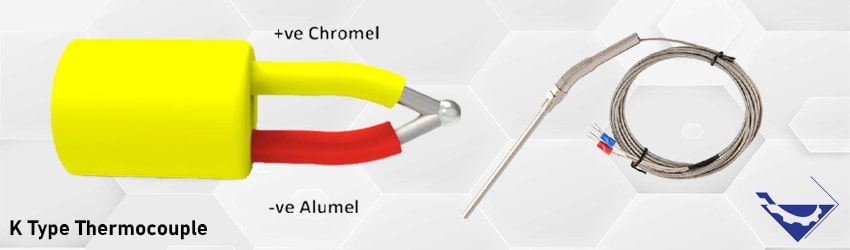

ترموکوپل تایپ K

این ترموکوپل از سیم فلزی Ni-Cr  (به نام تجاری کرومل  Chromel ) و  Ni-Al (به نام تجاری آلومل  Alumel) ساخته می شود. این ترموکوپل ارزان قیمت است و یکی از پرکاربردترین و متداولترین نوع ترموکوپل ها می باشد.  رنج عملکرد دمایی آن بین −250 °C و1300 °C  (این رنج مطلق نیست و بسته به سازنده و نوع ظاهری آن متفاوت خواهد بود بطور مثال ترموکوپل های سیمی شکل نوع K رنج 40- تا 250 درجه می باشد و نوع میله ای آن قادر به اندازه گیری تا محدوده 1300 درجه هستند). حساسیت ترموکوپل تیپ K تقریبا 41  µV/°C  است و معمولا در دماهای بالا مورد استفاده قرار می گیرد. ترموکوپل نوع K بخاطر استفاده از مس خاصیت ضد اکسیداسیون دارد لذا در کوره ها که اکسیداسیون رخ می دهد مناسب است.



مزایای ترموکوپل تایپ K

از مزایای آن ها می توان به سادگی، قیمت مناسب، استحکام و دوام بالا جهت مصارف صنعتی و دقت مناسب اشاره کرد. محدوده اندازه گیری دما توسط ترموکوپل ها وسیع بوده و در شرایط محیطی متفاوت قابل استفاده می باشند. ترموکوپل ها دارای سرعت پاسخ دهی خوبی بدلیل ثابت زمانی کوچک می باشند. از معایب ترموکوپل ها، غیر خطی بودن، تماسی بودن (در معرض اغتشاش و شوک و …)، دقت متوسط را می توان نام برد. جهت استفاده ترموکوپل در مکان هایی که لرزش یا ضربه وجود دارد برای محافظت از سنسور از روکشی بنام ترموول یا غلاف استفاده می شود که باعث کاهش سرعت پاسخگویی می شود.



نحوه کار ترموکوپل تایپ K

از مزایای ترموکوبل می توان به دقت بالای آن و وسیع بودن محدوده کاری آن اشاره نمود به طوری که ترموکوپل ها قادرند دماهایی بین ۱۸۰- تا ۱۸۰۰ سانتی گراد را اندازه گیری نمایند.
ترموکوپل ها انواع مختلفی دارند که تفاوت آن ها در نوع آلیاژهای به کار رفته در آن ها و محدوده دمایی عملکرد آن ها می باشد. برای مثال ترمو کوپل در تیپ های B، J، K، S و… موجود می باشند که با توجه به نوع ترمو کوپل، برای اندازه گیری دما باید از ترمومتر مناسب آن استفاده نمود.

ترموکوپل ها برای مدت زمان زیادی است که جزء بهترین روش های اندازه گیری دما به حساب می آیند. ترموکوپل ها در صنعت نیز کاربرد فراوان دارند مانند اندازه گیری کردن دمای کوره ها، دمای دودکش، قطع کن گاز شومینه و اجاق گازها، اندازه گیری دمای سیستم های تولید کننده دارو و مواد غذایی و…



در انتخاب ترموکوپل چه مواردی باید رعایت گردد

  •  رنج دمائی کارکرد ترموکوپل
  •  تیپ ترموکوپل
  •  طول ترموکوپل
  •  جنس غلاف ترموکوپل
  •  امکان داشتن خروجی ۴ تا ۲۰ میلی آمپر برای ترموکوپل
  •  دقیق بودن ترموکوپل و کلاس دقت آن
  •  نوع سرامیک به کار برده شده در ترموکوپل
