ترموکوپل تایپ N

توضیحات

ترموکوپل تایپ N یکی از ابزارهای پرکاربرد در پروژه‌ها است. این ترموکوپل از دو فلز ناهمسان ساخته شده است که به هم متصل شده‌اند. با اعمال حرارت به محل اتصال این دو فلز، جریان الکتریکی تولید می‌شود که از طریق سیم‌ها جریان می‌یابد.

 با افزایش دما، ولتاژ تولیدی ترموکوپل افزایش می‌یابد و در حقیقت در هر دما، ولتاژ مشخصی تولید می‌شود. در نتیجه با اندازه‌گیری دقیق این ولتاژ با استفاده از ترمومتر، می‌توان دمای محل اتصال را به صورت دقیق اندازه‌گیری کرد.

ترموکوپل چیست؟

ترموکوپل‌ها، سنسورهایی هستند که برای اندازه‌گیری دما استفاده می‌شوند و در صنعت بسیار محبوب هستند. سادگی عملکرد، سهولت استفاده و محدوده وسیع اندازه‌گیری از دلایلی است که ترموکوپل‌ها در صنعت مورد توجه قرار می‌گیرند.

ترموکوپل‌ها از دو نقطه اتصال فلزات ناهمسان تشکیل شده‌اند، به عنوان مثال، مس و آلیاژ کنستانتان. یکی از اتصالات به عنوان اتصال سرد یا مرجع و دیگری به عنوان اتصال گرم یا اندازه‌گیری شناخته می‌شود. وقتی دو اتصال دماهای متفاوتی دارند، یک ولتاژ بین آن‌ها ایجاد می‌شود که به عنوان سیگنال دما استفاده می‌شود.

ترموکوپل‌ها به دلیل سادگی، سهولت استفاده و سرعت واکنش به تغییرات دما، محبوبیت زیادی دارند. همچنین، آن‌ها گسترده‌ترین بازه دمایی را در میان سنسورهای دما دارند، از دمای منفی ۲۰۰ درجه سلسیوس تا بالای ۲۰۰۰ درجه سلسیوس. ترموکوپل‌ها انواع مختلفی دارند، اما معمولاً ترموکوپل‌های نوع J، K، R، S و T بیشتر استفاده می‌شوند.

ترموکوپل‌ها در صنایع مختلف مانند تولید برق، نفت و گاز، داروسازی، بیوتکنولوژی، سیمان، پالپ و کاغذ و غیره استفاده می‌شوند. همچنین در تجهیزات خانگی مانند اجاق گاز، شومینه و توستر نیز استفاده می‌شوند. ترموکوپل‌ها به دلیل هزینه پایین، بازه وسیع دما و بادوام بودن، انتخاب مناسبی هستند.

انواع ترموکوپل

ترموکوپل‌ها به عنوان حسگرهای حرارتی استفاده می‌شوند و بر اساس اصل تولید ولتاژ حاصل از اختلاف دما در انتهای دو فلز مختلف ساخته می‌شوند. ترموکوپل‌ها را می‌توان به دو دسته اصلی تقسیم کرد: ترموکوپل‌های فلز پایه و ترموکوپل‌های فلز قیمتی.

ترموکوپل‌های فلز پایه از ترکیب‌های مختلفی از فلزات ساخته می‌شوند. رایج‌ترین انواع ترموکوپل‌های فلز پایه عبارتند از:

  • ترموکوپل نوع N: از ترکیب نیکل و کروم می باشد و در دماهای بالا بکار می رود.
  • ترموکوپل نوع T: از ترکیب مس و کنستانتان می باشد و در دماهای پایین تا متوسط بکار می رود.
  • ترموکوپل نوع E: از ترکیب مس و کنستانتان می باشدو در دماهای متوسط بکار می رود.
  • ترموکوپل نوع J: از ترکیب آهن و کنستانتان می باشد و در دماهای متوسط بکار می رود.
  • ترموکوپل نوع K: از ترکیب نیکل و آلومل می باشدو در دماهای متوسط تا بالا استفاده می‌شود.

ترموکوپل‌های فلز قیمتی از ترکیب فلزات گرانبها مانند پلاتین، رودیوم و آلومینیوم ساخته می‌شوند. انواع رایج ترموکوپل‌های فلز قیمتی عبارتند از:

  • ترموکوپل نوع R: از ترکیب پلاتین و رودیوم می باشد و در دماهای بسیار بالا بکار می رود.
  • ترموکوپل نوع S: از ترکیب پلاتین و رودیوم می باشد و در دماهای بسیار بالا بکار می رود.
  • ترموکوپل نوع C: از ترکیب پلاتین و رودیوم می باشد و در دماهای بسیار بالا بکار می رود.
  • ترموکوپل نوع GB: از ترکیب آلومل و آلومل-پلاتین می باشد و در دماهای بسیار بالا بکار می رود.

توضیحات در مورد ترموکوپل‌های فلز قیمتی و ترموکوپل‌های فلز پایه

ترموکوپل‌های فلز قیمتی به دلیل تحمل دماهای بالا و دقت بالای خود مورد استفادترموکوپل‌ها از جفت فلزی تشکیل شده‌اند که در آن‌ها دو فلز با پتانسیل الکتریکی متفاوت به یکدیگر وصل شده‌اند.

وقتی دو نقطه با دماهای مختلف به ترموکوپل وصل شوند، یک جریان الکتریکی در ترموکوپل ایجاد می‌شود که باعث تولید ولتاژ می‌شود. این ولتاژ با استفاده از رابطه مشخصی به دمای نقطه اندازه‌گیری شده مرتبط است.

ترموکوپل‌های فلز پایه از جفت فلزی تشکیل شده‌اند که هر دو فلز غیرقیمتی هستند. انواع مختلف ترموکوپل‌های فلز پایه شامل نوع‌های N، T، E، J و K هستند. این ترموکوپل‌ها در بازه دمایی خاصی قابل استفاده هستند و به دلیل هزینه کمتر، رایج‌ترین نوع ترموکوپل‌ها محسوب می‌شوند.

ترموکوپل‌های فلز قیمتی از جفت فلزی تشکیل شده‌اند که یک فلز قیمتی (مانند پلاتین، رودیوم و آلومینیوم) و یک فلز غیرقیمتی است. این ترموکوپل‌ها به دلیل خواص فلزات قیمتی مانند مقاومت در برابر اکسیداسیون و دمای بالا، در دماهای بسیار بالا استفاده می‌شوند. ترموکوپل‌های فلز قیمتی شامل نوع‌های R، S، C و GB می‌شوند.

با استفاده از ترموکوپل‌ها، دماهای مختلف می‌توانند با استفاده از اندازه‌گیری ولتاژ تولید شده توسط ترموکوپل به صورت غیرمستقیم مورد اندازه‌گیری قرار گیرند. این ولتاژ‌ها به کمک روابط کالیبراسیون، به دماهای معادل تبدیل می‌شوند.
در این مطلب هدف معرفی ترموکوپل تایپ N می باشد که در ادامه به معرفی و بررسی آن خواهیم پرداخت.

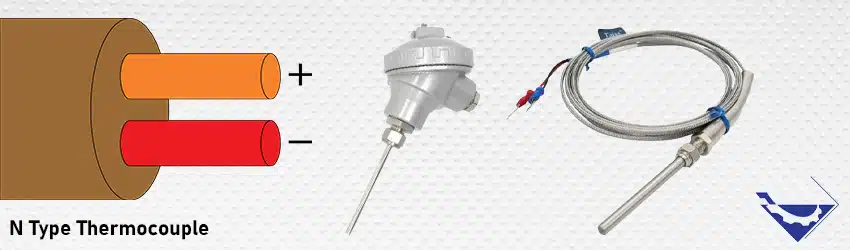

ترموکوپل تایپ N

ترموکوپل نوع N، که نیز به عنوان نیکروسیل / نیسیل شناخته می‌شود، یکی از انواع ترموکوپل‌های فلز پایه است. این ترموکوپل از ترکیب فلزات نیکل، کروم و سیلیکون (برای نیکروسیل) و ترکیب نیکل و سیلیکون (برای نیسیل) ساخته شده است.

ترموکوپل نوع N دارای دقت و محدوده‌ی دمایی مشابه ترموکوپل نوع K است، یعنی قابلیت اندازه‌گیری دما در محدوده‌ی 0 درجه سانتی‌گراد تا حدود 1300 درجه سانتی‌گراد را دارد.

حساسیت ترموکوپل نوع N کمی کمتر از ترموکوپل نوع K است و حدود 39 میکروولت در هر درجه سانتی‌گراد است. این یعنی تغییر دما یک درجه سانتی‌گراد در ترموکوپل نوع N، باعث تولید 39 میکروولت ولتاژ می‌شود.

ترموکوپل نوع N به عنوان جایگزین مناسبی برای ترموکوپل نوع K در شرایطی که اکسیژن کمتری وجود دارد محسوب می‌شود. این به این معنی است که در محیط‌هایی که اکسیژن به طور محدود یا ناقص است، ترموکوپل نوع N عملکرد بهتری از نظر پایداری و دقت دارد.

همچنین، ترموکوپل نوع N مناسب برای استفاده در خلا، جو اکسید کننده و جو خشک است. این به این معنی است که در محیط‌هایی که فشار کم و یا محتوای اکسیژن کمتری دارند، ترموکوپل نوع N قادر به اندازه‌گیری دما و انتقال اطلاعات حرارتی است.

در کل، ترموکوپل نوع N دارای ویژگی‌هایی است که آن را بهترین جایگزین برای ترموکوپل نوع K در شرایطی که اکسیژن کمتری وجود دارد، می‌سازد. همچنین، این نوع ترموکوپل برای استفاده در خلا، جو اکسید کننده و جو خشک مناسب است.

خرید و فروش ترموکوپل تایپ N

ترموکوپل تایپ N یک نوع ترموکوپل است که از ترکیب فلزات نیکل، کروم و سیلیکون یا نیکل و سیلیکون ساخته شده است. این ترموکوپل قادر به اندازه‌گیری دما در محدوده‌ی 0 درجه سانتی‌گراد تا حدود 1300 درجه سانتی‌گراد است و مناسب برای شرایطی است که اکسیژن کمتری وجود دارد. همچنین، ترموکوپل تایپ N مناسب برای استفاده در خلا، جو اکسید کننده و جو خشک است.

برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌ ترموکوپل تایپ N، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه ترموکوپل تایپ N را ارائه می‌دهد.

این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت ترموکوپل تایپ N و خریدترموکوپل تایپ N و فروش ترموکوپل تایپ N ارائه دهند و شما را در انتخاب بهترین گزینه هدایت کنند.

عوامل تاثیر گذار بر قیمت ترموکوپل تایپ N

قیمت ترموکوپل تایپ N می‌تواند تحت تأثیر چندین عامل فنی قرار گیرد. برخی از این عوامل عبارتند از:

ترکیب فلزات:

مواد اولیه استفاده شده در ساخت ترموکوپل تایپ N می‌تواند تأثیر مستقیم بر قیمت داشته باشد. قیمت فلزات مورد استفاده مانند نیکل، کروم و سیلیکون در بازار و تحولات قیمتی آن‌ها می‌تواند تأثیرگذار باشد.

مشخصات فنی:

ویژگی‌های فنی مانند دقت، محدوده دمایی، حساسیت و استانداردهای صنعتی مربوطه نیز می‌توانند تأثیرگذار باشند. ترموکوپل‌های با دقت بالا، محدوده دمایی گسترده‌تر یا خصوصیات خاص دیگر ممکن است قیمت بیشتری داشته باشند.

تکنولوژی ساخت:

روش‌ها و فرآیندهای تولید ترموکوپل نیز بر قیمت تأثیرگذار هستند. فناوری‌های پیشرفته‌تر و فرآیندهای ساخت پیچیده‌تر ممکن است باعث افزایش قیمت ترموکوپل شوند.

این عوامل تنها بخشی از عواملی هستند که می‌توانند بر قیمت ترموکوپل تایپ N تأثیر بگذارند و ممکن است عوامل دیگری نیز وجود داشته باشند. در کل، ترموکوپل تایپ N بستگی به نیازها و مشخصات فنی مورد استفاده مشخص می‌شود و برای دقت بیشتر در اطلاع از قیمت، بهتر است با تأمین کننده یا توزیع کننده محصول تماس بگیرید.

توجه داشته باشید که این عوامل تنها برخی از عوامل ممکن هستند و قیمت نهایی ترموکوپل تایپ N می تواند تحت تأثیر عوامل دیگر نیز در هر بازار و با توجه به شرایط مختلف متفاوت باشند.

برای دریافت اطلاعات دقیقتر و قیمت‌های فعلی، توصیه می‌شود با تامین کنندگان آن تماس بگیرید. تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق، شیر الات پایپینگی و لوله و اتصالات از جمله ترموکوپل تایپ N میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
