دیافراگم کلمپی 990.22

توضیحات

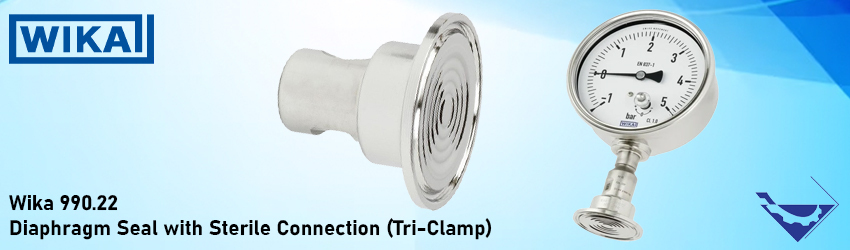

دیافراگم کلمپی 990.22

دیافراگم کلمپی 990.22 محصول شرکت ویکا در دسته ی دیافراگم سیل های ویکا با اتصال استریل و اتصال کلمپ در مدل‌های 990.22، 990.52 و 990.53 می باشد. دیافراگم سیل برای محافظت از ابزارهای اندازه‌گیری فشار در کاربرد‌هایی با محیط‌های سخت استفاده می‌شود. در سیستم‌های دیافراگم سیل، دیافراگم سیل اثر جداسازی بین ابزار و محیط را دارد.

فشار از طریق مایع پرشده درون سیستم دیافراگم سیل به ابزار اندازه‌گیری منتقل می‌شود. برای پیاده‌سازی برنامه‌های مشتریان دارای نیازهای خاص، انواع طرح‌ها، مواد و مایع‌های پرشده سیستم دیافراگم سیل موجود است.

دیافراگم کلمپی 990.22

با توجه به اتصال فرآیند بهداشتی آن‌ها، مدل‌های 990.22، 990.52 و 990.53 از دیافراگم سیل برای کاربرد‌های تولید مواد غذایی، دارویی و بیوتکنولوژی مناسب هستند.

دیافراگم سیل‌ها می‌توانند در دماهای بخار تمیز‌کننده که در فرآیندهای SIP اتفاق می‌افتد، مقاومت کنند و بدین ترتیب اتصال استریل بین محیط قابل اندازه‌گیری و دیافراگم سیل را تضمین کنند. نصب دیافراگم سیل بر روی ابزار اندازه‌گیری می‌تواند از طریق اتصال مستقیم، برای دماهای بالا از طریق عنصر خنک‌کننده یا از طریق کاپیلری انعطاف‌پذیر انجام شود.

برای انتخاب مواد، WIKA انواع راه‌حل‌ها را ارائه می‌دهد که بدنه بالایی دیافراگم سیل و قطعات تماس دار می‌توانند از مواد یکسان یا متفاوت ساخته شوند. به عنوان گزینه‌ای جایگزین، قطعات تماس دار می‌توانند الکتروپولیش شوند.

تعریف دیافراگم سیل

در سیالهای با خاصیت چسبندگی و خورندگی بالا، از دو نوع سیل شیمیایی و دیافراگم سیل برای جلوگیری از تماس مستقیم سیال با قسمت اندازه‌گیری استفاده می‌شود. این ادوات به صورت صفحه صاف یا چین‌خورده ساخته می‌شوند و معمولاً از فلز یا انواع خاصی از پلیمرهای ارتجاع‌پذیر ساخته می‌شوند.

استفاده از دیافراگم‌ها مزایای زیادی دارد. این سنسورها قادرند ابزارهای اندازه‌گیری فشار را در برابر شرایط نامناسب مانند دماهای بالا و سیالات خورنده محافظت کنند. همچنین، آنها قابلیت بالایی در آب‌بندی دارند و به همین دلیل نیاز به تجهیزات آب‌بندی جداگانه کمتری دارند. به عبارت دیگر، سنسورهای دیافراگمی از یک دیافراگم به عنوان سنسور فشار استفاده می‌کنند به جای تجهیزات آب‌بندی دیگر.

دستگاه‌های اندازه‌گیری فشار می‌توانند از خاصیت جابجایی دیافراگم سیل یا خاصیت کشیدگی سطح آن برای اندازه‌گیری استفاده کنند. به عنوان مثال، ترانسدیوسرهای خازنی، سلفی، مقاومتی و پیزوالکتریک برای اندازه‌گیری تغییرات فشار از جابجایی دیافراگم استفاده می‌کنند، در حالی که ترانسدیوسر کرنش‌سنج از خاصیت کشیدگی سطح دیافراگم استفاده می‌کند.

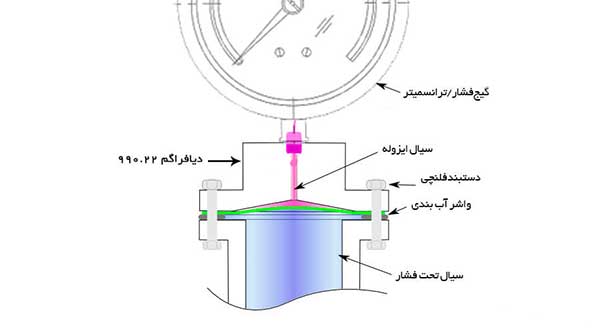

دیافراگم سیل یک حائل بین سیال خاص و ابزار اندازه‌گیری فشار مانند فشارسنج یا ترانسمیتر فشار است. در فرآیندهای صنعتی، اغلب اتفاق می‌افتد که سیال تحت فشار نباید به طور مستقیم با ابزار اندازه‌گیری فشار در تماس باشد یا اینکه ممکن است به دلایل بهداشتی، نگهداری و عملکرد، نباید به این شکل در تماس باشد.

به عبارت دیگر، دیافراگم سیل به عنوان یک حائل بین تجهیز اندازه‌گیری (مانند فشارسنج یا ترانسمیتر) و سیال، استفاده می‌شود. این حائل باعث می‌شود فشار به صورت غیرمستقیم به تجهیز وارد شود و سیال به طور مستقیم با ابزار اندازه‌گیری در تماس نباشد. استفاده از دیافراگم سیل می‌تواند به دلایل بهداشتی، جلوگیری از نفوذ سیال به دستگاه اندازه‌گیری، و جلوگیری از خرابی یا آسیب به فشارسنج ناشی از خواص نامناسب سیال، ضروری باشد.

دیافراگم کلمپی 990.22

کابردهای دیافراگم کلمپی 990.22

مدل‌های دیافراگم سیل 990.22، 990.52 و 990.53 مناسب کاربرد‌های زیر هستند:

  • کاربرد‌های بهداشتی: این دیافراگم سیل‌ها به خاطر اتصال فرآیند بهداشتی آن‌ها، برای صنایع تولید مواد غذایی، دارویی و بیوتکنولوژی مناسب هستند. این کاربرد‌ها نیازمند اتصال استریل بین محیط قابل اندازه‌گیری و دیافراگم سیل هستند.
  • گازها، هوای فشرده، بخار و محیط‌های مایع، پوشیده، پودری و بلورین: این دیافراگم سیل‌ها برای اندازه‌گیری فشار در برابر این نوع محیط‌ها کاربرد دارند. محیط‌های مایع، پوشیده، پودری و بلورین از طریق دیافراگم سیل به ابزار اندازه‌گیری منتقل می‌شوند.
  • سیستم‌های بخار بسیار خالص: این دیافراگم سیل‌ها در سیستم‌های بخار بسیار خالص مورد استفاده قرار می‌گیرند. آن‌ها می‌توانند دماهای بخار تمیز‌کننده را تحمل کنند و اتصال استریل بین محیط قابل اندازه‌گیری و دیافراگم سیل را تضمین می‌کنند.
  • نصب بر روی لوله‌ها و مخازن: این دیافراگم سیل‌ها قابلیت نصب بر روی لوله‌ها و مخازن را دارند، به منظور اندازه‌گیری فشار در این ساختارها.
  • نظارت بر فشار/خلاء: مانند نظارت بر فشار خلاء در حمل و نقل خلاء و نظارت بر عملکرد پمپ‌ها.

ویژگی های دیافراگم کلمپی 990.22

این مدل‌های دیافراگم سیل (مدل‌های 990.22، 990.52 و 990.53) دارای ویژگی‌های خاص زیر هستند:

1. باز شدن آسان برای تمیز کردن: این دیافراگم سیل‌ها به راحتی باز می‌شوند تا امکان تمیز کردن نقطه اندازه‌گیری بدون باقیمانده‌ها فراهم شود. این ویژگی به شما اجازه می‌دهد تا با سرعت و کارایی بالا به تمیز کردن نقطه اندازه‌گیری بپردازید.

2. مناسب برای SIP و CIP: این دیافراگم سیل‌ها قابلیت استفاده در فرآیندهای SIP (تعقیب در محل) و CIP (شستشو در محل) را دارند. این به شما اجازه می‌دهد تا در برنامه‌هایی که نیاز به شستشو و استریل شدن دارند، از آن‌ها استفاده کنید.

3. گواهینامه 3-A: این مدل‌های دیافراگم سیل دارای گواهینامه 3-A هستند. استاندارد 3-A متعلق به صنایع مواد غذایی است و تضمین می‌کند که محصولاتی که از این دیافراگم سیل‌ها استفاده می‌کنند، با استانداردهای بهداشتی صنعت مواد غذایی سازگاری دارند.

4. دیافراگم فلش و جوش‌دار: دیافراگم این سیل‌ها فلش و جوش‌دار است. این ویژگی به شما امکان می‌دهد تا به راحتی و بدون وجود شکاف یا سطح ناهموار، نقطه اندازه‌گیری را تمیز و استریل کنید.

با استفاده از این ویژگی‌ها، این دیافراگم سیل‌ها را می‌توان به عنوان یک راه حل مناسب برای کاربردهایی که نیاز به تمیز کردن آسان و استریل سازی دارند، مورد استفاده قرار داد.

مشخصات فنی دیافراگم کلمپی 990.22

مدل‌های دیافراگم سیل (مدل‌های 990.22، 990.52 و 990.53) دارای مشخصات فشار زیر هستند:

محدوده فشار:

این دیافراگم سیل‌ها قابلیت اندازه‌گیری فشار در محدوده 0 تا 0.6 بار تا 0 تا 40 بار را دارا هستند. معادل این محدوده فشار برابر است با 0 تا 8.7 پوند بر اینچ مربع تا 0 تا 580 پوند بر اینچ مربع. همچنین، این دیافراگم سیل‌ها قادر به اندازه‌گیری فشار و خلاء ترکیبی و همچنین محدوده فشار و خلاء معادل دیگری نیز هستند.

سطح پاکیزگی قطعات مرطوب:

قطعات مرطوب این دیافراگم سیل‌ها دارای سطح پاکیزی بالا هستند. آن‌ها بدون روغن و چربی با توجه به استاندارد ASTM G93-03 سطح را دارند و با استاندارد F WIKA (< 1,000 میلی‌گرم بر متر مربع) سازگار هستند.

منشأ قطعات مرطوب:

قطعات مرطوب این دیافراگم سیل‌ها بین‌المللی هستند، به این معنی که از منابع بین‌المللی تأمین می‌شوند.

سختی سطح قطعات مرطوب:

سطح قطعات مرطوب این دیافراگم سیل‌ها دارای سختی سطح Ra ≤ 0.76 میکرومتر است، که بر اساس استاندارد ASME BPE SF3 تعیین شده است (به استثنای جوشکاری).

اتصال به وسیله اندازه‌گیری:

این دیافراگم سیل‌ها با استفاده از یک آداپتور محوری به وسیله اندازه‌گیری متصل می‌شوند.

نوع نصب:

نصب مستقیم

استفاده در خلاء:

این دیافراگم سیل‌ها برای خدمات پایه در خلاء مناسب هستند.

با این مشخصات، این دیافراگم سیل‌ها را می‌توان به عنوان یک گزینه ی مناسب برای اندازه‌گیری فشار در کاربرد‌های مختلفی مانند صنایع مواد غذایی، داروسازی و صنعت‌های دیگر استفاده کرد.

خرید و فروش دیافراگم کلمپی 990.22

دیافراگم کلمپی مدل 990.22 یک نوع دیافراگم سیل است که برای اندازه‌گیری فشار در کاربرد‌های صنعتی استفاده می‌شود. این دیافراگم سیل دارای ویژگی‌هایی مانند سهولت در باز کردن برای تمیز کردن، سازگاری با فرآیندهای SIP و CIP، گواهینامه 3-A و دیافراگم فلش و جوش‌دار است.

برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌ دیافراگم کلمپی 990.22 ، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه دیافراگم کلمپی 990.22 را ارائه می‌دهد.

این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت دیافراگم کلمپی 990.22 و خرید و فروش دیافراگم کلمپی 990.22 ارائه دهند و شما را در انتخاب بهترین گزینه هدایت کنند.

عوامل تاثیر گذار بر قیمت دیافراگم کلمپی 990.22

قیمت دیافراگم کلمپی 990.22 ممکن است تحت تأثیر چندین عامل قرار بگیرد. برخی از عوامل تأثیرگذار بر قیمت این دیافراگم سیل عبارتند از:

محدوده فشار:

قیمت دیافراگم کلمپی 990.22 ممکن است به محدوده فشار قابل اندازه‌گیری آن بستگی داشته باشد. معمولاً با افزایش محدوده فشار، قیمت این دیافراگم سیل نیز افزایش می‌یابد.

مواد ساخت:

نوع مواد استفاده شده در ساخت دیافراگم کلمپی 990.22 نیز می‌تواند تأثیرگذار بر قیمت آن باشد. مواد با کیفیت بالا و خصوصیات استاندارد ممکن است قیمت را افزایش دهند.

سطح پاکیزگی و استریلیته:

این دیافراگم سیل دارای سطح پاکیزگی بالا و سازگاری با فرآیندهای استریل سازی (SIP) و تمیز کردن در محیط (CIP) است. تأثیر قابل توجهی بر قیمت دیافراگم می‌تواند به دلیل استفاده از مواد، فرآیندها و تکنولوژی‌های خاص برای رسیدن به این سطح پاکیزگی و استریلیته داشته باشد.

گواهینامه‌ها و استانداردها:

در صنعت‌های خاصی مانند صنایع غذایی و داروسازی، استفاده از دیافراگم‌هایی با گواهینامه‌ها و استانداردهای خاص الزامی است. این موارد نیز ممکن است به قیمت دیافراگم کلمپی 990.22 تأثیر بگذارند.

این عوامل تنها بخشی از عواملی هستند که می‌توانند بر قیمت دیافراگم کلمپی 990.22 تأثیر بگذارند و ممکن است عوامل دیگری نیز وجود داشته باشند. در کل، دیافراگم کلمپی 990.22 بستگی به نیازها و مشخصات فنی مورد استفاده مشخص می‌شود و برای دقت بیشتر در اطلاع از قیمت، بهتر است با تأمین کننده یا توزیع کننده محصول تماس بگیرید.

توجه داشته باشید که این عوامل تنها برخی از عوامل ممکن هستند و قیمت نهایی دیافراگم کلمپی 990.22 می تواند تحت تأثیر عوامل دیگر نیز در هر بازار و با توجه به شرایط مختلف متفاوت باشند.

برای دریافت اطلاعات دقیقتر و قیمت‌های فعلی، توصیه می‌شود با تامین کنندگان آن تماس بگیرید. تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق، شیر الات پایپینگی و لوله و اتصالات از جمله دیافراگم کلمپی 990.22 میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
