رله سوئیچ مشعل

توضیحات

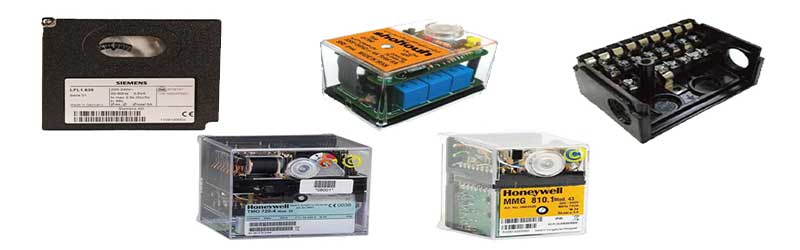

رله سوئیچ مشعل



تجهیز صنعت فروش  انواع رله مشعل  مدل های  MMG810 ،  TMO 720-4 ،

 G811،  G790،  LAL1.25 ، با بهترین کیفیت و قیمت







رله سوئیچ مشعل چیست



رله یک سوئیچ الکتریکی است.بطور کلی رله کنترل در واقع کنترل کننده برنامه عملکرد هر تجهیزی است که رله به آن فرمان عملکرد می دهد. یکی از کاربردی ترین و متداول ترین انواع رله در سیستم های گرمایش ساختمان ها، رله های مشعل ها است.



وظیفه رله کنترل مشعل فرمان استارت به موتور، استارت ترانس جرقه زن مشعل، قطع عملکرد ترانس جرقه پس از شروع احتراق و نهایتا خاموش کردن مشعل هنگام عدم احتراق صحیح در زمان شروع به کار و خاموش شدن شعله در حین کار است.

برای این منظور در جلوی مشعل از یک فتوسل جهت مشاهده شعله مشعل توسط سلول فتوالکتریک فتوسل استفاده می شود.



زمانیکه شعله مشعل یا بویلر خاموش شود، فتوسل سیگنالی را به رله مشعل می فرستد و بعد از زمانی در حدود 15 تا 20 ثانیه مشعل خاموش می شود و درصورتیکه حباب شیشه ای روی فتوسل کثیف شده باشد، ممکن است برروی عملکرد روئیت شعله مشکل ایجاد کرده و مشعل به اشتباه خاموش شده و یا به موقع خاموش نشود.



کاربرد رله سوئیچ مشعل

 رله های کنترل مشعل در صنایع مختلف و مصارف خانگی (موتورخانه ها) کاربرد دارند و با توجه انواع مشعل و نوع سوخت مشعل، دارای نمونه های مختلفی هستند.

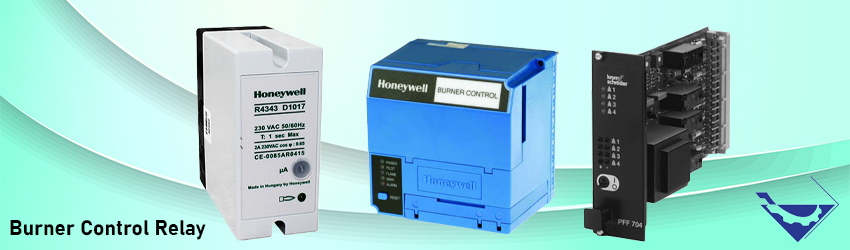

رله سوئیچ مشعل



انواع کلی رله مشعل ها:



رله تک فاز: برای مشعل های خانگی و مشعل های دارای الکتروموتور تک فاز در محدوده تقریبی کمتر از 750 وات مورد استفاده قرار می گیرند.



رله سه فاز: برای مشعل های بزرگتر نصب شده در هتل ها، بیمارستان ها، مجتمع های بزرگ مسکونی و صنایعی که موتور مشعل آنها در محدوده بالاتر از 750 وات است، مورد استفاده قرار می گیرد.



توجه داشته باشید که پایه رله هر مشعل باید متناسب با نوع، سایز و برند همان رله درنظر گرفته شود.



رله کنترل مشعل گازی:

رله کنترل مشعل گازی همانطور که از نامش پیداست در مشعل های گازی کاربرد دارد. بدین صورت که وظیفه کنترل الکتریکی مشعل را بعهده داشته و در مواقع نشت گاز یا شعله زیاد، جریان گاز را در کمتر از 20 ثانیه قطع کرده و دستگاه خاموش و مشعل غیر فعال می شود.

لذا نقش رله کنترل مشعل گازی در جلوگیری از انفجار و حوادث خطرناک بسیار با اهمیت است.





رله کنترل مشعل گازوئیلی:

در مشعل های گازوئیل سوز، سوخت مصرفی گازوئیل بوده که ترکیبی از هیدروژن، کربن و گوگرد است. در مشعل های جت فشاری، سوخت (گازوئیل) فشرده شده و با گذر از نازل یا همان انژکتور، بصورت پودر درآمده و با هوای اطراف نازل ترکیب شده و با جرقه زدن ترانس جرقه زن، مشتعل می شود. رنگ شعله بیانگر نحوه سوختن هریک از عناصر تشکیل دهنده گازوئیل (کربن، هیدروژن،گوگرد) است و وظیفه رله کنترل مشعل گازوئیلی(متشکل از قاب مقاوم پلی کربنات شفاف و نشکن، زمان سنج الکتریکی، حس گر شناسایی شعله و مدار ریست) تشخیص شروع احتراق مشعل است. جنس پایه رله کنترل مشعل از باکالیت مقاوم در برابر حرارت است.



رله کنترل مشعل دوگانه‌سوز:

رله کنترل مشعل دوگانه سوز جهت کنترل مشعل‌های دوگانه‌سوز گاز و گازوئیل بوده و دارای محفظه از جنس پلی کربنات مقاوم در برابر حرارت و نشکن است. این نوع کنترلرها بصورت الکترونیکی عمل کرده و شامل دکمه ریست و LED راهنما هستند. رله کنترل مشعل دوگانه سوز دارای امکان ارسال فرمان عملکرد به هر دو نوع شیر کنترل برای سوخت گاز و گازوئیل مشعل است.



رله کنترل مشعل اتمسفریک:

رله کنترل مشعل اتمسفریک بعنوان جایگزین رله کنترل مشعل گازی استفاده شده و روی مشعل های گازی خاص که دارای موتور دمنده نیستند مانند مشعل های برخی مدل ها و دستگاه های پخت نان قابل نصب است. مزیت رله کنترل مشعل اتمسفریک نسبت به رله کنترل مشعل گازی، جرقه زنی ممتد و اشتعال مجدد مشعل در صورت وزش باد مخالف و خاموش شدن مشعل است.





در گروه رله کنترل مشعل سایت مرجع و فروشگاهی تجهیز صنعت، اطلاعات و قیمت های انواع رله کنترل مشعل از برندهای معتبر همچون لاندیس، ، هانیول، زیمنس و … را جهت بررسی و انتخاب مشاهده نمائید.





تاریخچه رله ها:

در سال ۱۸۳۳، کارل فریدریش گاوس و ویلهلم وبر یک رله الکترومغناطیسی را توسعه دادند.

دانشمند آمریکایی جوزف هنری اغلب ادعا می کند که در سال ۱۸۳۵ یک رله اختراع کرده است تا نسخه تلگراف الکتریکی خود را پیش از این در سال ۱۸۳۱ توسعه دهد.

ادعا شده است که ادوارد دیوی، مخترع انگلیسی، “قطعا رله برق را اختراع کرد”  در تلگراف الکتریکی او ۱۸۳۵٫

یک دستگاه ساده که در حال حاضر به نام رله شناخته می شود، در ثبت اختراع تلگراف اصلی ساموئل مورس ۱۸۴۰ قرار داشت. مکانیزم شرح داده شده به عنوان تقویت کننده دیجیتال عمل می کند، تکرار سیگنال تلگراف، و در نتیجه اجازه می دهد سیگنال ها تا آنجا که مورد نظر پخش می شود.

رله کلمه در زمینه عملیات الکترومغناطیسی از سال ۱۸۶۰ ظاهر می شود.





تجهیز صنعت یکی از بهترین تامین کنندگان  تجهیزات ابزار دقیق وپایپینگ در کشور است.

  این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ رله  مشعل با بهترین قیمت و کیفیت به فروش می رساند.
