سرو موتور هانیول مدل M6284

توضیحات

سرو موتور هانیول مدل M6284



سرو موتور چیست ؟



سرو موتور (servo motor) به صورت کلی یک الکترو موتور هست که یک سری مدارات الکترونیکی مانند درایو ها در کنار آن قرار دارد و



الکترو موتور حاوی شفت عمل گردش را به عهده دارد و تجهیزات الکترونیکی هم وظیفه دقت دادن به الکترو موتور را بر عهده دارند و



این دقت شامل کنترل زاویه،کنترل شتاب،کنترل سرعت و … می شود.





سرو موتور ها در انواع گیربکس دار و بدون گیر بکس وجود دارند و در اندازه های خیلی کوچک تا اندازه های بزرگ تولید می شوند که



اندازه های کوچک در پروژه های رباتیک و تجهیزات مکاترونیکی استفاده شده و اندازه های بزرگ هم در ساخت تجهیزات صنعتی مانند



دستگاه های CNC استفاده می شود.







انواع سروو موتور



سروو موتور ها در دو نوع سه یا پنج سیم ساخته می‌شوند. در نوع سه سیم که کاربرد بیشتری دارد، دو سیم تغذیه و یک سیم



کنترل سروو است و در نوع پنج سیم، چهار سیم برای تغذیه (دو سیم مدار و دو سیم موتور) و یک سیم کنترل سروو است.



میکروکنترلر با دریافت پالس و بررسی عرض پالس ارسالی موقعیت جدید موتور را تعیین می‌کند.



عرض پالس دریافتی زاویه‌ی شفت خروجی را تعیین می‌کند و برای مثال پالس ۰٫۵ میلی‌ثانیه زاویه‌ی صفر و پالس ۲٫۵ میلی‌ثانیه



حداکثر زاویه‌‌ی شفت خواهد بود.







انواع سروو موتور ها از نظر مکانیکی :



سروو موتور‌ ها در دو نوع خطی و دورانی ساخته می‌شوند. در نوع خطی توسط گیربکس حرکت دورانی به خطی تبدیل می‌شود.







انواع سروو موتور ها از نظر الکتریکی :



سروو موتورها در دو نوع AC (برق متناوب) و DC (برق مستقیم) تولید می‌شوند.



در صنعت معمولا سرو موتور AC مورد توجه بیشتری قرار می گیرد و به دلیل مزایایی همچون راندمان بالا ، تعمیر و نگهداری آسان تر



، اندازه کوچک تر ، قیمت مناسب و … موارد استفاده بیشتری نسبت به نوع DC آن دارد.







کاربرد سرو موتور در کجاست



سرو موتور ها در هر جایی که الکترو موتور ها کاربرد دارد می توان استفاده کرد اما به دلیل قیمت بالای آن نسب به الکترو موتور ها



، ما تنها در جاهایی از سرو موتور استفاده می کنیم که عملاً با الکترو موتور های معمولی کار به خوبی انجام نمی شود و نیاز به



دقت و سرعت عمل بالایی داریم.







در پایین برخی از دستگاه ها و مکان هایی که سرو موتور در آنها استفاده می شود را ذکر کرده ایم:





_ماشین آلات نساجی



_ماشین آلات چاپ



_سینما ۵ بعدی و ۳ بعدی



_دستگاه های تزریق پلاستیک



_دستگاه های پزشکی



_دستگاه های CNC فلزات،چوب،طلا



_ماشین آلات و دستگاه های تولید قطعات الکترونیکی

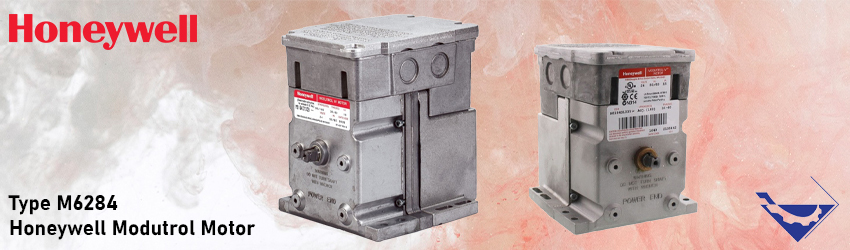

سرو موتور هانیول مدل M6284 چیست ؟





سرو موتور هانیول مدل M6284 یک موتور کنترل شناور سه سیم همراه با پتانسیومتر الکتریکی داخلی می باشد. این موتور ها همراه

با کنترلر هایی استفاده می شوتد که خروجی آن ها شناور و یا SPDT باشد و برای عملکر شیر ها و یا دمپر به کار میروند، استفاده

می شوند.







مشخصات فنی سرو موتور هانیول مدل M6284 :



نوع محصول	سرو موتور
کد کالا	M6284
عملکرد	تدریجی
ولتاژ	24 ولت
جنس	الومینیوم
گشتاور	17 نیوتن متر
حداکثر دما	66 درجه سانتیگراد
مورد استفاده	شیر های پروانه ای
برند	هانیول
نام لاتین	Actuator Damper Servo Motor Conectron







ویژگی های سرو موتور هانیول مدل M6284 :



_جایگرین موتورهای M944B,E,G,S



_روغن موتور و چرخ دنده برای عملکرد مطمئن و طول عمر بیشتر



_اتصال سریع به پایانه استاندارد



_پایانه آدابتور دنده ای در دسترس



_محفظه آلومینیومی براق



_سوئیچ کمکی در دسترس نصب شده درکارخانه و یا به موتور های TREADLINE وصل می شود.



_پتانسیومتر الکتریکی موقعیت شفت را نشان می دهد و می تواند برای به کار بردن موتورهای سری 90 و یا متعادل کرن مدار کنترل

خارجی استفاده می شود.
