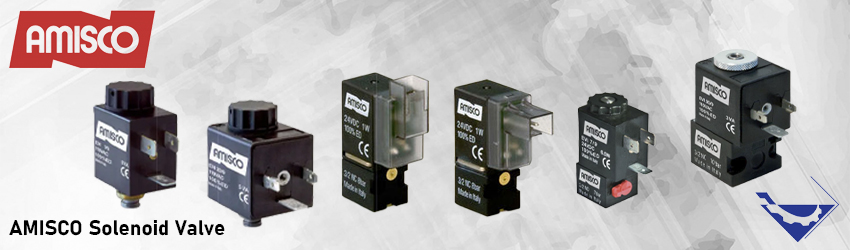

شیر برقی آمیسکو AMISCO

شیر برقی آمیسکو از محصولات شرکت آمیسکو است. شرکت آمیسکو یک شرکت معتبر در صنعت برق و الکترونیک است که در ایتالیا مستقر می باشد. این شرکت در سال ۱۹۷۰ تاسیس شد و از آن زمان به عنوان یکی از پیشروان در طراحی و تولید تجهیزات برقی و الکترونیکی به شمار می‌رود.

آمیسکو محصولاتی متنوع را در زمینه‌های مختلف اعم از شیرهای برقی، رله‌ها، سوئیچ‌ها، سیستم‌های کنترل و اتوماسیون، تجهیزات اندازه‌گیری و غیره تولید می‌کند. این شرکت با استفاده از تکنولوژی‌های پیشرفته و کیفیت بالا در تولیدات خود، به مشتریان خود در بیش از ۱۰۰ کشور جهان خدمات ارائه می‌دهد.

شرکت آمیسکو در دو نوع استاندارد فعالیت می کند:

  • 1) استاندارد پنوماتیکی (STANDARD PNEUMATICS)
  • 2) استاندارد هیدرولیکی (Standard Hydraulics)

شیر برقی آمیسکو

شیر برقی یا سلونوئید ولو (Solenoid Valve):

شیر برقی آمیسکو یکی از انواع شیرهای صنعتی هستند که با استفاده از انرژی الکتریکی تحریک می‌شوند و مسیر را باز و بسته می‌کنند. این شیرها دارای دو حالت نرمال باز (Normally Open) و نرمال بسته (Normally Closed) هستند.

وقتی جریان الکتریکی در سلونوئید ولو راه می‌یابد، یک میدان مغناطیسی ایجاد می‌شود که باعث حرکت مکانیزم شیر می‌شود و شیر را باز یا بسته می‌کند.

شیر برقی نرمال باز (Normally Open) :

در این حالت، وقتی شیر برقی خاموش است و هیچ جریان الکتریکی در آن اعمال نمی‌شود، شیر باز می‌ماند و جریان سیال می‌تواند از طریق شیر جریان یابد. با اعمال جریان الکتریکی به سیم پیچ یا سیلنوئید، شیر بسته می‌شود و جریان سیال متوقف می‌شود.

در این حالت، وقتی برق قطع می‌شود، شیر به حالت باز برمی‌گردد.

شیر برقی نرمال بسته (Normally Closed) :

در این حالت، وقتی شیر برقی خاموش است و هیچ جریان الکتریکی در آن اعمال نمی‌شود، شیر بسته می‌ماند و جریان سیال متوقف می‌شود. با اعمال جریان الکتریکی به سیم پیچ یا سیلنوئید، شیر باز می‌شود و جریان سیال می‌تواند از طریق شیر جریان یابد.

در این حالت، وقتی برق قطع می‌شود، شیر به حالت بسته برمی‌گردد. نوع شیر برقی نرمالی اپن یا نرمالی کلوز بستگی به نیاز و مورد استفاده دارد. برای مثال، در برخی موارد، شیر برقی نرمالی اپن برای جریان سیال مستمر استفاده می‌شود تا در صورت قطع برق، جریان سیال همچنان ادامه یابد.

در حالی که شیر برقی نرمالی کلوز برای محافظت در برابر نشتی سیال در صورت قطع برق استفاده می‌شود، زیرا در حالت غیرفعال، شیر بسته می‌ماند و جریان سیال متوقف می‌شود.

مشخصات فنی، اندازه، جریان و فشار کاری، نوع مواد ساخت و سایر ویژگی‌ها در انتخاب مناسب‌ترین سلونوئید ولو تأثیرگذار هستند.

عملکرد شیر برقی:

شیرهای برقی دارای بوبین یا سیم پیچ مغناطیسی هستند. با برقراری جریان برق در بوبین، یک میدان مغناطیسی در سیم پیچ ایجاد می‌شود که این میدان مغناطیسی باعث حرکت شافت شیر می‌شود.

وقتی جریان الکتریکی در بوبین جاری می‌شود، میدان مغناطیسی ایجاد شده توسط بوبین، به شافت شیر اثر می‌گذارد و آن را حرکت می‌دهد. این حرکت شیر می‌تواند باعث باز یا بسته شدن شیر شود. بسته شدن یا باز شدن شیر به وسیله دیافراگم، پیستون یا سایر مکانیزم‌های موجود در شیر کنترل می‌شود.

بسته شدن یا باز شدن شیر، به تناسب با جریان برقی که در بوبین جاری است، اتفاق می‌افتد. در مورد شیرهای برقی که دارای دیافراگم هستند، دیافراگم در مسیر عبور سیال قرار می‌گیرد و با حرکت شیر، مسیر جریان سیال را قطع یا وصل می‌کند. با برقرار شدن جریان برق در بوبین، میدان مغناطیسی باعث حرکت دیافراگم می‌شود و در نتیجه مسیر جریان سیال را تغییر می‌دهد.

همچنین شیرهای برقی که دارای پیستون هستند وقتی سیم پیچ فعال می‌شود، پیستون به سمت بالا یا پایین حرکت کرده و جریان سیال را کنترل می‌کند. با حرکت پیستون به سمت بالا، شیر باز می‌شود و جریان سیال از طریق شیر به سمت خروجی می‌رود. و با حرکت پیستون به سمت پایین، شیر بسته می‌شود و جریان سیال متوقف می‌شود.

ساختار داخلی شیربرقی :

یک شیر برقی متشکل از سیم پیچ (coil) بوبین (bobbin)، هسته، ورودی و خروجی شیر، بدنه، پلانگر (plunger) یا همان (دیافراگم ، پیستون و…) فنر تشکیل شده است.

وقتی جریان الکتریکی در سیم پیچ ایجاد می‌شود، یک میدان مغناطیسی تولید می‌شود که بوبین را به وجود می‌آورد و آن را آهنربا می‌کند.  اگر نیروی ناشی از خاصیت آهنربایی بوبین بتواند نیروی فنر را غلبه کند، پلانگر حرکت می‌کند و شیر باز یا بسته می‌شود.

مقدار این نیرو با جریان الکتریکی که از طریق سیم پیچ عبور می‌کند، تناسب مستقیم دارد. با تنظیم جریان الکتریکی، می‌توان مقدار نیرو را تغییر داد و به ‌تبع آن شیر را باز یا بسته کرد.

شیر برقی آمیسکو

شیر برقی آمیسکو

در ادامه به معرفی شیر برقی پنوماتیکی AMISCO اشاره میکنیم:

1- شیر برقی آمیسکو پایلوت (pilot valves):

آمیسکو یک مجموعه کامل از شیرهای پایلوت را برای تمام نیازهای کاربردی در اختیار قرار می‌دهد. این شیرها به صورت کاملاً در ایتالیا تولید می‌شوند و با استفاده از استانداردهای سختی آزمایش می‌شوند تا عملکرد و قابلیت اعتماد برجسته‌ای را تضمین کنند.

علاوه بر این، این شیرها توانایی مدیریت کامل مدار پنوماتیک را دارا هستند و با توجه ویژه به صرفه‌جویی در انرژی طراحی شده‌اند. شیر های پایلوت شامل چهار نوع  10،15،22 و 30 میلیمتر Pilot Valve System می باشند که در ادامه ویژگی های هر کدام بررسی می شود.

10mm pilot valve system:

این شیر۱۰ میلیمتری سلنوئیدی با ابعاد کوچک و مصرف انرژی پایین طراحی شده است و برای کاربردهایی که نیاز به عملکرد بالا در مورد فشار و جریان دارند، مناسب است.

این سیستم برای استفاده با هوا طراحی شده است. شیر سلنوئیدی از یک پیچ محافظت شده تشکیل شده است که به بدنه شیر پلاستیکی ساخته شده از PBT متصل شده است. این مونتاژ غیر قابل جدا شدن است، که به معنای دوام و ایمنی بالایی است.

تمامی شیرهای پایلوت ۱۰ میلیمتری دارای ویژگی‌های زیر هستند:

بوبین مقاوم در برابر حرارت:

این شیرها دارای بوبینی هستند که با استفاده از پلی‌اتیلن ترفتالات (PET) پرکننده شده است که شامل ۳۰٪ شیشه است. این طراحی باعث می‌شود بوبین مقاومت بالا در برابر حرارت را داشته باشد.

سیم مسی کلاس H :

این شیرها از سیم مسی با کلاس H استفاده می‌کنند که دارای دمای کاری تا ۱۸۰ درجه سانتیگراد است. این سیم مسی طبق استاندارد IEC 60317-51 ساخته شده است.

محافظت با پلی‌پروپیلن پرکننده شده با شیشه:

شیرها با استفاده از پلی‌پروپیلن پرکننده شده با شیشه با کیفیت بالا و طراحی ویژه محافظت می‌شوند. این طراحی باعث می‌شود شیرها در برابر ضربه، حرارت و عوامل دیگر مقاومت بیشتری داشته باشند.

پلانگر و هسته استیل ضد مغناطیسی:

پلانگر و هسته شیرها از جنس استیل ضد مغناطیسی ساخته شده‌اند. این جنس استیل به طور ویژه برای کاربردهای سلنوئیدی طراحی شده است و دارای خواص مغناطیسی مناسبی برای عملکرد صحیح شیرها است.

این شیرها به طور عمومی با درب‌های HNBR و کنترل دستی یک جهته (monostable) تجهیز شده‌اند، که به کاربر امکان کنترل دستی بر روی شیر را می‌دهد.

بوبین شیر بر اساس استانداردهای EN 60204.1 و VDE 0580 طراحی و ساخته شده است و مناسب برای شرایط صنعتی است. این بوبین قابلیت عملکرد در شرایط محیطی صنعتی را دارد. همچنین، پایلوت فقط برای کاربردهای ولتاژ پایین DC طراحی شده است.

به عبارت دیگر، برای استفاده در سیستم‌هایی که از ولتاژ پایین تغذیه می‌شوند مناسب است. مواد مس و پلاستیک استفاده شده در شیرها UL-Listed هستند، یعنی تأیید شده‌اند و با استانداردهای ایمنی مطابقت دارند.

مشخصات فنی 10mm pilot valve system:

  • نوع شیر برقی: 3/2 NC
  • مدیا : هوا طبق ISO 8573-1 کلاس 3-4-3
  • رنج دما: محیط 5 درجه سانتیگراد تا + 50 درجه سانتیگراد، سیال 5 درجه سانتیگراد تا + 50 درجه سانتیگراد
  • سایز اوریفیس: 0.8 mm
  • فشار: 0 تا 8 بار
  • ولتاژ بوبین: 12-24V DC
  • ضریب جریان Kv: 0.20
  • Fixing: n°2 screws M1,6 x 14 Torque = 0.20 ÷ 0.25 Nm
  • درجه حفاظت: IP 40
  • متریال بدنه ی شیر: PBT

مشخصات فنی 15mm pilot valve system:

این شیرها برای کاربردهای پنوماتیکی طراحی شده‌اند و در بازار فعلی بسیار رایج هستند. این شیرها قابلیت ارائه عملکرد بالا در مورد فشار و جریان را دارند و همچنین دارای ابعاد کوچک، مصرف انرژی بسیار کم و قابلیت اطمینان بالا حتی در نرخ چرخش بالا هستند.

این سیستم برای استفاده با هوا طراحی شده است. شیر سلنوئیدی این مجموعه شامل بوبینی است که به صورت محافظت شده در بدنه شیر پلاستیکی ساخته شده از مواد PPS قرار دارد. این بوبین به شیر پایلوت متصل شده است و قابل جداشدن نیست.

این طراحی، علاوه بر ایجاد تحمل بالا در برابر شرایط محیطی، امکان استفاده بهینه از شیر را فراهم می‌کند.

تمامی شیرهای پایلوت ۱۵ میلیمتری دارای ویژگی‌های زیر هستند:

  • بوبین مقاوم در برابر حرارت که با استفاده از پلی‌بوتیلن ترفتالات (PBT) حاوی ۳۰٪ شیشه پر شده‌است، تولید شده‌اند.
  • سیم مسی با کلاس H و دمای تحمل ۲۰۰ درجه سانتیگراد، طبق استاندارد IEC 60317-13 استفاده شده است.
  • بوبین با استفاده از پلی‌آمید (PA6.6) حاوی شیشه با کیفیت بالا و به طور خاص طراحی شده، محافظت شده است.
  • پلانگر و هسته از جنس استیل ضد زنگ مغناطیسی تولید شده‌اند که به طور ویژه برای کاربردهای سلنوئیدی طراحی شده‌اند.

22/30mm pilot valve system:

با توجه به رشد روزافزون تقاضا در زمینه اتوماسیون صنعتی پنوماتیک، آمیسکو مجموعه‌ای کامل از شیرهای پایلوت سلنوئیدی پنوماتیک با عرض ۲۲ میلیمتر و ۳۰ میلیمتر را به عنوان یک تکامل منطقی در طراحی و توسعه محصولات سنتی بوبین‌ها و عملگرهای سلنوئیدی ارائه می‌دهد که قلب هر شیر سلنوئیدی می‌باشند.

این سیستم‌های شیر پایلوت برای کاربردهایی طراحی شده‌اند که نیازمند عملکرد بالا، قابلیت اطمینان بالا و عمر طولانی هستند. تمامی شیرهای سلنوئیدی این سیستم برای استفاده با هوا طراحی و شامل یک بوبین محافظتی است که بر روی یک شیر با لوله مسی و بدنه پلاستیکی نصب شده است.

2- کویل:

این بوبین‌ها با توجه به مشخصات فنی و نیازهای مشتریان طراحی و ساخته می‌شوند. این برند این امکان را به مشتریان داده است تا بوبین‌ها را بر اساس نیازهای خاص و دقیق خود سفارشی کنند و بهره‌وری و عملکرد بهتری را در برنامه‌ها و سیستم‌های خود تجربه کنند. انواع بوبین ها به دو دسته تقسیم میشوند:

EVI 7 – Coil system:

سیستم EVI 7 از شرکت Amisco شامل مجموعه‌ای گسترده از بوبین‌های ۲۲ میلیمتری می‌باشد که برای کاربردهای پنوماتیک طراحی شده‌اند. این خانواده بوبین‌ها برای لوله‌های با قطر ۸، ۹ و ۱۰ میلیمتر در دسترس است. بوبین‌ها با ولتاژها و اتصالات مختلف در دسترس هستند.

EVI 30- Coil System:

سیستم EVI 30 از شرکت Amisco شامل مجموعه‌ای گسترده از بوبین‌های ۳۰ میلیمتری می‌باشد که برای کاربردهای پنوماتیک طراحی میشوند. این بوبین‌ها برای لوله‌های با قطر ۸، ۹ و ۱۰ میلیمتر در دسترس هستند.

به این معنی که می‌توانید بوبین مناسب برای هر قطر لوله را انتخاب کنید. بوبین‌ها با ولتاژها و اتصالات مختلف در دسترس هستند. این به شما امکان می‌دهد بوبین‌ها را با ولتاژ مورد نظر و با اتصالاتی که بهترین سازگاری را با سیستم خود دارند، انتخاب کنید.

3- سلونوئید (Solenoid Operators):

اپراتورها (اپراتور به معنای قسمتی از سلنوئید است که وظیفه کنترل جریان مغناطیسی را بر عهده دارد. این قطعه از جنس استیل تولید می‌شود و با لوله‌های برنجی یا استیل ضد زنگ تامین می‌شود.

بنابراین، در اینجا اپراتور به عنوان قسمتی از سلنوئید اشاره می‌کند که در کنترل جریان مغناطیسی نقش دارد) از جنس استیل ضد زنگ ساخته می‌شوند که به خاطر خواص مغناطیسی خاص خود انتخاب می‌شوند و با لوله‌های برنجی یا استیل ضد زنگ تامین می‌شوند که برای شرایط کاری سخت مناسب هستند.

سلونوئید ها می‌توانند در یک دمای وسیع از -40 درجه سانتیگراد تا +200 درجه سانتیگراد استفاده شوند. همچنین، اپراتورها در نسخه‌های فلنج و رشته‌ای در دسترس هستند تا نیازهای مختلف برنامه‌ها را برآورده کنند.

در سه نوع مدل EVI 9S – 17 mm Solenoid Operators، EVI 5 S13 – Solenoid Systems و S8 – S9 Operator assembly for Solenoid System موجود می باشند که مشخصات فنی هر کدام در سایت آمیسکو موجود است.

4- شیر برقی آمیسکو ضد انفجار (Explosion proof):

آمیسکو مجموعه‌ای از محصولاتی را ارائه می‌دهد که برای استفاده در محیط‌های خطرناک و احتمالی انفجار طراحی و تأیید شده‌اند. سیم‌ها مطابق با استاندارد 60079 تأیید شده‌اند و همچنین گواهی‌های IEC EX، Atex، CCC و Inmetro را نیز دارا می‌باشند.

استاندارد هیدرولیکی:

استاندارد هیدرولیکی دارای دو نوع است EVI 3 – Coil System و EVI 5 – Coil System

سیستم کویل EVI3 از طرف AMISCO شامل مجموعه‌ای گسترده از کویل‌های الکتریکی مناسب برای شیرهای کارتریجی در برنامه‌های هیدرولیکی و پنوماتیکی موبایل است.

کویل‌های EVI3 برای سازگاری با بیشتر برنامه‌های فعلی طراحی شده‌اند و انتخابی از اتصالات الکتریکی مانند DIN 43650 (EN 175301-803 ISO 4400)، Kostal M27x1، AMP Junior، Flying Leads، AMP Superseal، Metripack، Deutsch و ISO 15170 را ارائه می‌دهند.

سیستم کویل EVI 5 از AMISCO شامل یک مجموعه کامل از کویل‌های الکتریکی مناسب برای شیرهای هیدرولیک و پنوماتیک با عملکرد سلنوئیدی است. کویل‌های EVI 5 برای سازگاری با بیشتر برنامه‌های فعلی طراحی شده‌اند و انتخاب وسیعی از اتصالات الکتریکی را ارائه می‌دهند.

کویل‌های EVI 5E، EVI 5M، EVI 5P و EVI 5S برای سازگاری با لوله‌های سلنوئیدی با قطر 13 میلی‌متر طراحی شده‌اند. کویل EVI 5F برای سازگاری با لوله‌های سلنوئیدی با قطر 15 میلی‌متر طراحی شده است.

تجهیز صنعت یکی از برترین وارکنندگان و تامین کنندگان انواع تجهیزات شیرهای صنعتی، شیر برقی و شیرالات پایپینگی از تمامی برندهای معتبر میباشد. برای کسب اطلاعات بیشتر و استعلام قیمت در خصوص شیر برقی آمیسکو، با کارشناسان فنی و فروش ما تماس حاصل فرمایید.
