شیر برقی بیفولد

شیر برقی بیفولد از محصولات شرکت بیفولد است. این شرکت یک شرکت انگلیسی است که در زمینه نفت و گاز فعالیت میکند و از سال 2007 کار خود را آغاز کرد. محصولات این شرکت شامل انواع شیرهای برقی، تجهیزات مربوط به فشار و جریان، ریلیف ها، پمپ ها و تجهیزات ایمنی آتش میباشد.

توضیحات

شیر برقی بیفولد



شیر برقی بیفولد از محصولات شرکت بیفولد است. این شرکت یک شرکت انگلیسی است که در زمینه نفت و گاز فعالیت میکند و از سال 2007 کار خود را آغاز کرد. محصولات این شرکت شامل انواع شیرهای برقی، تجهیزات مربوط به فشار و جریان، ریلیف ها، پمپ ها و تجهیزات ایمنی آتش میباشد.

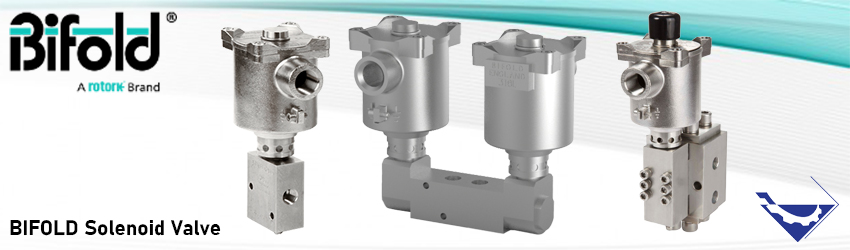

شیر برقی بیفولد بنر

شیر برقی یا سلونوئید ولو (Solenoid Valve) چیست؟

سلونوئید ولوها (Solenoid Valve) یکی از انواع شیرهای صنعتی هستند. این شیرها توسط انرژی الکتریکی تحریک میشوند و مسیر را باز میکنند یا میبندند. تقسیم بندی این تجهیزات از نظر حالت نرمال دارای دو نوع نرمال باز (Normally Open) و نرمال بسته (Normally Closed) است.

 در اثر برقراری جریان الکتریکی یک میدان مغناطیسی مکانیزم رفت و یا برگشت در شیر ایجاد میشود که شیر را باز میکند و یا میبندد.

شیر برقی

اجزاء یک شیر برقی

یک شیر برقی متشکل از سیم پیچ یا Coil، بوبین، هسته، ورودی و خروجی شیر، بدنه، پلانگر (Plunger) شیر برقی و فنر میباشد.

همانطور که در قسمت پیشین بیان شد، برقراری جریان الکتریکی در سیم پیچ یک میدان مغناطیسی می کند که به بوبین خاصیت آهنربایی می دهد و در صورتی که نیروی ناشی از این خاصیت آهنربایی از یک حدی بالاتر رود و به نیروی فنر غلبه کند، می تواند موجب باز و یا بستن شیر شود.

لازم به ذکر است که میزان این نیرو با جریان عبوری متناسب است و با تنظیم جریان الکتریکی میتوان آن را تغییر داد.

 اجزا شیر برقی بیفولد



انواع عملکرد شیر های برقی

شیرهای برقی از نظر عملکرد به سه نوع مستقیم، نیمه مستقیم و غیر مستقیم تقسیم بندی میشوند.



نوع عملکرد مستقیم

در این نوع عملکرد شیر، هیچ نوع واسطی برای باز و بستن شیر وجود ندارد. تنها نیروی موجود برای باز کردن و یا بستن شیر نیروی القایی ناشی از برقراری جریان الکتریکی میباشد.



نوع عملکرد غیر مستقیم

در این حالت یک دیافراگم در شیر وجود دارد که با سیال در تماس است. اساس عملکرد این نوع سلونوئید ولو برمبنای ایجاد اختلاف فشار است. زمانی که جریان الکتریکی در سیم پیچ برقرار میشود، پیستون به بالا حرکت میکند و این امر یک اختلاف فشار در دو سمت دیافراگم ایجاد میکند که منجر به باز یا بستن شیر میشود.



نوع عملکرد نیمه مستقیم

این نوع عملکرد یک حالت بینابینی از دو حالت قبلی است. به این معنی که هم دیافراگم مستقیم به پیستون متصل است و هم اثر اختلاف فشار روی آن تاثیر میگذارد.



شیر برقی بیفولد (Bifold Solenoid Valve)

در این قسمت شیرهای برقی برند بیفولد را معرفی خواهیم کرد و مشخصات فنی آن را بررسی میکنیم. این برند دارای انواع شیر برقی پنوماتیک، شیر برقی هیدرولیک و شیر برقی زیر دریا هستند. ما در این قسمت فقط مدلهای شیر برقی پنوماتیک را مورد بررسی قرار میدهیم.

مدل های شیر برقی پنوماتیک این شرکت دارای انواع مستقیم (Direct acting)، غیر مستقیم (Indirect acting) و نامور (Namur) هستند.

شیر برقی بیفولد

مشخصات مدلهای سلونوئید ولو پنوماتیک بیفولد

اسامی این مدلها با عبارت BXS شروع و در کنار آن کدهای سفارش به ترتیب ردیف میشوند.



انواع

  • 5/2 Indirect Acting
  • Direct Acting Solenoid
  • Indirect Acting Solenoid

سایزهای اصلی اتصال

1/2NPT

1/4NPT

متریال طراحی

316 Stainless Steel

گواهی های ضد انفجار

Ex d

Exia

Ex emb

منبع تغذیه

24VDC

اتصال الکتریکی

M20 x 1.5 Cable Entry

تجهیز صنعت یکی از برترین وارکنندگان و تامین کنندگان انواع تجهیزات شیرهای صنعتی، شیر برقی و شیرالات پایپینگی از تمامی برندهای معتبر میباشد. برای کسب اطلاعات بیشتر و پیشنهادات فنی در خصوص محصولات، لطفا با کارشناسان فنی و فروش ما تماس حاصل فرمایید.
