شیر برقی هیدرولیک کنترل جهت آیدرو

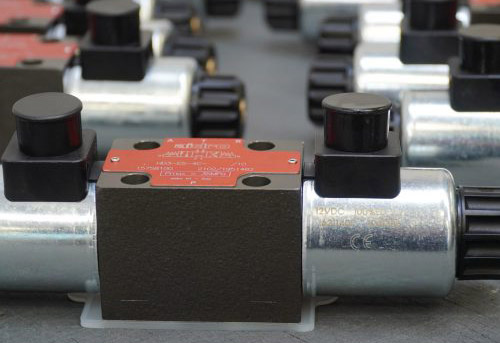

شیر برقی هیدرولیک کنترل جهت آیدرو یکی از تجهیزات کلیدی در سیستم‌های هیدرولیک صنعتی و تجهیزات سیار است که برای هدایت، تغییر مسیر و قطع و وصل جریان روغن هیدرولیک در مدار مورد استفاده قرار می‌گیرد. این شیرها در انواع مختلف مستقیم‌کار، پیلوتی، کارتریجی و ماژولار تولید می‌شوند و قادرند با توجه به نیاز مدار، مسیر حرکت سیال را بین پورت‌های مختلف کنترل کنند.

شرکت ایتالیایی آیدرو (Aidro) به‌عنوان یکی از تولیدکنندگان شناخته شده‌ی تجهیزات هیدرولیک، مجموعه‌ی گسترده از شیرهای کنترل جهت برقی را در سایزها و استانداردهای مختلف CETOP و ISO تولید می‌کند. محصولاتی که به دلیل کیفیت ساخت بالا، قابلیت اطمینان مناسب، عمر کاری طولانی و امکان استفاده در شرایط کاری سنگین، در صنایع مختلف کاربرد دارند.

عملکرد شیر برقی کنترل جهت Aidro

در هر سیستم هیدرولیکی، کنترل جهت حرکت سیال اهمیت بسیار زیادی دارد. عملگرهایی مانند جک‌ها و موتورهای هیدرولیکی تنها زمانی می‌توانند عملکرد صحیحی داشته باشند که مسیر جریان روغن به‌درستی مدیریت شود. در این میان، شیرهای کنترل جهت، وظیفه‌ی هدایت سیال به سمت مصرف‌کننده‌ی مورد نظر را بر عهده دارند.

شیر برقی کنترل جهت آیدرو نوعی شیر هیدرولیک است که با نیروی الکترومغناطیسی ایجاد شده توسط بوبین یا سلونوئید، اسپول داخلی را جابه‌جا کرده و مسیر جریان روغن را تغییر می‌دهد. در ابتدا با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد می‌شود.

میدان ایجاد شده، هسته‌ی مغناطیسی و در نتیجه جابه‌جایی اسپول داخلی شیر را جابه‌جا می‌کند. با تغییر موقعیت اسپول، مسیر ارتباط بین پورت‌های فشار (P)، مصرف‌کننده (A و B) و مخزن (T) تغییر می‌کند. پس از قطع جریان برق، اسپول به کمک فنر بازگشت یا بوبین مقابل به وضعیت اولیه بازمی‌گردد. این فرآیند امکان کنترل سریع و دقیق تجهیزات هیدرولیکی را فراهم می‌کند.

این شیرها معمولاً در آرایش‌های ۴/۲، ۴/۳ و دیگر پیکربندی‌های متداول طراحی می‌شوند. محصولات برند Aidro مطابق استانداردهای بین‌المللی ISO 4401 و CETOP تولید می‌شوند و امکان نصب روی زیرشیری‌های استاندارد را دارند.

مشخصات فنی شیر برقی کنترل جهت Aidro

مشخصات فنی شیرهای کنترل جهت Aidro بسته به سری و مدل انتخابی متفاوت است. با این حال، جدول زیر محدوده‌ی کلی مشخصات این محصولات را نشان می‌دهد.

انواع شیر برقی کنترل جهت Aidro از نظر استاندارد نصب

شرکت آیدرو محصولات خود را در سایزها و کلاس‌های مختلف تولید می‌کند تا بتواند نیازهای گوناگون صنعت را پوشش دهد. انتخاب هر مدل معمولاً بر اساس دبی مورد نیاز، فشار کاری و ابعاد مدار انجام می‌شود.

شیرهای استاندارد CETOP

این خانواده پرکاربردترین محصولات آیدرو را تشکیل می‌دهد. مدل‌هایی که به‌صورت مستقیم‌کار یا پیلوتی تولید می‌شوند و برای دبی‌هایی از حدود ۲۵ تا ۶۰۰ لیتر بر دقیقه مناسب هستند.

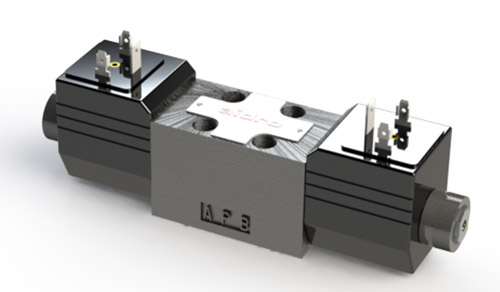

سری CETOP 02

سری ۰۲ با انواع AMES و NG04 برای مدارهای با دبی پایین تا متوسط طراحی شده و معمولاً در تجهیزات صنعتی سبک و سیستم‌های کنترلی مورد استفاده قرار می‌گیرد. مدل‌های HD2-EI و HD2-ES از مهم‌ترین محصولات این خانواده هستند. دبی عبوری این سری تا حدود ۳۰ لیتر بر دقیقه و فشار کاری تا ۳۲۰ بار می‌رسد.

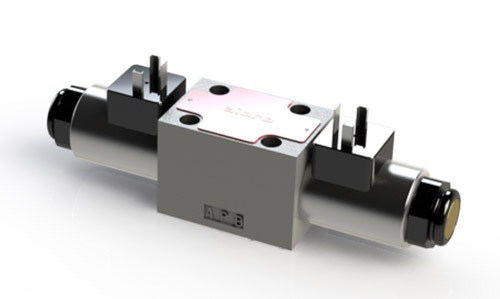

سری CETOP 03

با انواع NG06 یکی از پرکاربردترین سری شیرهای کنترل جهت آیدرو است. این سری شامل مدل‌هایی مانند HD3-ES ،HD33-ES و HD3-EST بوده و برای بسیاری از ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد. دبی عبوری در این خانواده تا ۸۰ لیتر بر دقیقه و فشار کاری تا ۳۵۰ بار قابل دستیابی است.

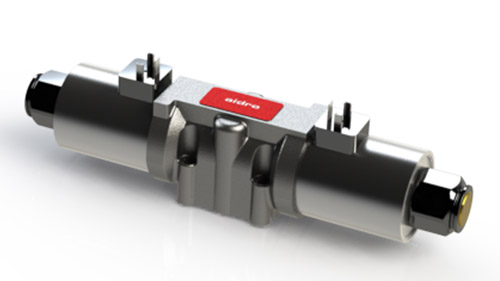

سری CETOP 05

سری ۰۵ با انواع NG10 برای مدارهایی با دبی بالاتر طراحی شده است. مدل‌های HD5-ES و HD5-ED از شناخته‌شده‌ترین محصولات این گروه هستند. ظرفیت عبور جریان در این شیرها تا حدود ۱۲۰ لیتر بر دقیقه و فشار کاری تا ۳۵۰ بار می‌رسد.

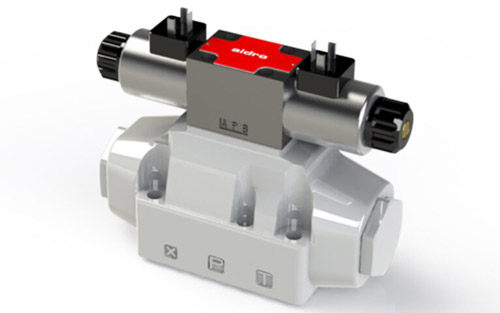

سری CETOP 07

شیرهای این سری با انواع NG16 به‌صورت پیلوتی عمل می‌کنند و برای سیستم‌های هیدرولیکی با دبی بالا مورد استفاده قرار می‌گیرند. مدل HD7-ES قادر به عبور دبی تا ۳۰۰ لیتر بر دقیقه است.

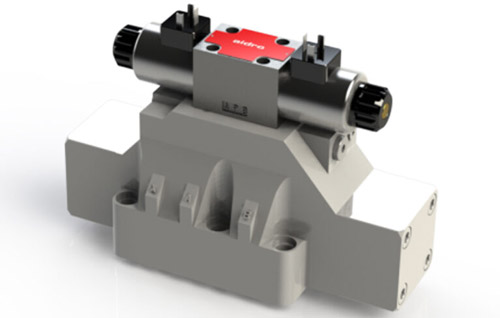

سری CETOP 08

سری ۰۸ با انواع NG25 برای کاربردهای سنگین صنعتی و مدارهای با دبی بسیار بالا طراحی شده است. مدل HD8-ES می‌تواند دبی‌هایی تا حدود ۶۰۰ لیتر بر دقیقه را مدیریت کند و در فشارهای تا ۳۵۰ بار کار کند.

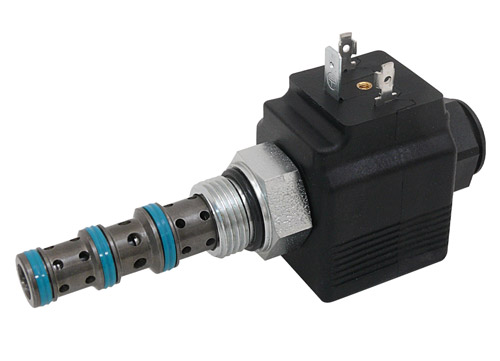

شیرهای کارتریجی (Cartridge)

این گروه درون بلوک هیدرولیکی نصب می‌شوند و فضای بسیار کمی اشغال می‌کنند. Aidro این محصولات را در انواع SAE08 و SAE10 و سایزهای استاندارد رزوه‌ای ۳/۴ اینچ و ۷/۸ اینچ تولید می‌کند.

در این خانواده مدل‌های مختلف ۲/۲، ۳/۲، ۴/۲ و ۴/۳ با آرایش‌های گوناگون اسپول عرضه می‌شوند. همچنین نسخه‌های استاندارد و High Performance نیز وجود دارد.

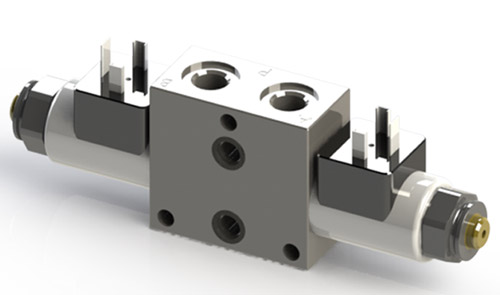

شیرهای استکبل (HDF Series)

این محصولات به‌صورت ماژولار روی یکدیگر نصب می‌شوند و امکان ایجاد مدارهای هیدرولیکی پیچیده را بدون نیاز به لوله‌کشی گسترده فراهم می‌کنند. سری HDF-ES از شناخته‌شده‌ترین مدل‌های این خانواده است.

جدول مقایسه انواع شیر کنترل جهت آیدرو

در جدول زیر ضمن مقایسه‌ی انواع این مدل‌ها به کاتالوگ و دیتاشیت آن‌ها دسترسی دارید.

انواع شیر برقی کنترل جهت Aidro از نظر اسپول

شیرهای کنترل جهت آیدرو از نظر آرایش اسپول (Spool Configuration)، تعداد بوبین و نوع عملکرد نیز در مدل‌های متنوعی عرضه می‌شوند. هر یک از این آرایش‌ها برای کاربرد خاصی در مدارهای هیدرولیک طراحی شده‌اند و می‌توانند نحوه عبور یا قطع جریان را در وضعیت نرمال شیر تعیین کنند. پرکاربردترین سایزها شامل ¼ اینچ و ⅜ اینچ است.

مدل‌های وسط بسته (Closed Center)

در این آرایش، تمامی مسیرهای اصلی در وضعیت میانی بسته هستند و جریان روغن متوقف می‌شود. این نوع برای مدارهایی مناسب است که نیاز به حفظ موقعیت عملگر و جلوگیری از حرکت ناخواسته دارند.

• وسط بسته سایز ¼ اینچ
• وسط بسته سایز ⅜ اینچ

مدل‌های وسط باز (Open Center)

در وضعیت میانی، مسیر فشار به مخزن متصل شده و روغن بدون ایجاد فشار اضافی در مدار گردش می‌کند. این ساختار در سیستم‌هایی که نیاز به کاهش مصرف انرژی و جلوگیری از افزایش دمای روغن دارند، کاربرد فراوانی دارد.

• وسط باز سایز ¼ اینچ
• وسط باز سایز ⅜ اینچ

مدل‌های P بسته (Pressure Closed Center)

در این طراحی، پورت فشار (P) در وضعیت میانی مسدود است اما سایر مسیرها بسته به طراحی اسپول می‌توانند با یکدیگر در ارتباط باشند. این نوع برای برخی مدارهای کنترلی ویژه مورد استفاده قرار می‌گیرد.

• P بسته سایز ¼ اینچ
  P بسته سایز ⅜ اینچ

مدل‌های تک بوبین

این گروه تنها به یک سلونوئید مجهز است و بازگشت اسپول به کمک فنر انجام می‌شود. سادگی ساختار و مصرف برق کمتر از مزایای این مدل‌ها محسوب می‌شود.

• تک بوبین سایز ¼ اینچ
• تک بوبین سایز ⅜ اینچ

مدل‌های وسط H

در وضعیت میانی، مسیرهای مختلف طبق آرایش H به یکدیگر متصل می‌شوند. این ساختار امکان گردش آزاد روغن و کاهش شوک‌های هیدرولیکی را در برخی مدارها فراهم می‌کند.

• وسط H سایز ¼ اینچ
• وسط H سایز ⅜ اینچ

مدل‌های حافظه‌دار (Detent)

در این نوع، اسپول پس از تحریک در موقعیت جدید باقی می‌ماند و برای حفظ وضعیت خود به برق دائم نیاز ندارد. این ویژگی در بسیاری از ماشین‌آلات صنعتی و تجهیزات متحرک کاربرد دارد.

• حافظه‌دار سایز ¼ اینچ
• حافظه‌دار سایز ⅜ اینچ

مزایای شیر برقی کنترل جهت Aidro

کیفیت ساخت و طراحی مناسب از مهم‌ترین عواملی هستند که عملکرد یک شیر هیدرولیک را تعیین می‌کنند. انتخاب یک شیر کنترل جهت باکیفیت می‌تواند تأثیر مستقیمی بر عملکرد، راندمان و طول عمر کل سیستم هیدرولیک داشته باشد. محصولات Aidro با بهره‌گیری از فناوری‌های مدرن تولید و استانداردهای بین‌المللی، ویژگی‌های فنی قابل توجهی ارائه می‌دهند.

از مهم‌ترین مزایای شیرهای کنترل جهت Aidro می‌توان به کیفیت ساخت بالا، دقت عملکرد مناسب، قابلیت تحمل فشارهای بالا، تنوع گسترده مدل‌ها، تطابق با استانداردهای جهانی، سهولت نصب و نگهداری، دسترسی به انواع بوبین و اسپول و قابلیت استفاده در کاربردهای سنگین صنعتی اشاره کرد. برخی مدل‌ها حتی با طراحی ویژه برای محیط‌های خورنده یا شرایط سخت کاری تولید می‌شوند که دوام سیستم را افزایش می‌دهد. از مهم‌ترین ویژگی‌های شیرهای آیدرو می‌توان به موارد زیر اشاره کرد.

• طراحی مطابق استانداردهای ISO 4401 و CETOP
• عملکرد سریع و دقیق در تغییر مسیر جریان
• قابلیت استفاده با ولتاژهای AC و DC
• امکان انتخاب بوبین‌های مختلف متناسب با شرایط کاری
• افت فشار کم و راندمان مناسب مدار
• قابلیت نصب بر روی زیرشیری‌های استاندارد
• عمر کاری بالا و قابلیت اطمینان مناسب
• مقاومت مناسب در برابر خوردگی و شرایط محیطی سخت
• امکان استفاده در سیستم‌های صنعتی و موبایل
• موجود بودن مدل‌های مستقیم‌کار و پیلوتی

کاربردهای شیر برقی کنترل جهت Aidro

گستردگی مدل‌ها و ظرفیت‌های مختلف توسط آیدرو باعث شده است تا شیرهای کنترل جهت Aidro در صنایع متنوعی مورد استفاده قرار بگیرند و نقش مهمی در کنترل حرکت عملگرهای هیدرولیکی ایفا کنند. از مهم‌ترین کاربردها می‌توان به موارد زیر اشاره کرد.

• ماشین‌آلات صنعتی: کنترل حرکت جک‌ها و عملگرهای هیدرولیکی.
• خطوط تولید اتوماتیک: مدیریت توالی عملکرد تجهیزات.
• ماشین‌آلات راه‌سازی: کنترل سیستم‌های هیدرولیکی سنگین.
• تجهیزات کشاورزی: هدایت جریان در ادوات هیدرولیکی.
• صنایع دریایی: کنترل مکانیزم‌های هیدرولیک شناورها.
• تجهیزات معدنی: کنترل عملگرهای فشارقوی.
• ماشین‌آلات تزریق پلاستیک: کنترل سیکل‌های حرکتی.
• صنایع فولاد و فلزات: هدایت جریان در سیستم‌های هیدرولیکی سنگین.
• نیروگاه‌ها و صنایع انرژی: کنترل واحدهای هیدرولیکی کمکی.
• تجهیزات متحرک و خودروهای صنعتی: کنترل مدارهای هیدرولیک موبایل.

نکات خرید شیر برقی کنترل جهت Aidro

انتخاب صحیح شیر کنترل جهت باید بر اساس مشخصات واقعی مدار انجام شود. عدم توجه به پارامترهای فنی می‌تواند موجب افت عملکرد، افزایش تلفات انرژی و کاهش عمر تجهیزات شود.

در زمان خرید باید به سایز CETOP، دبی مورد نیاز، فشار کاری سیستم، نوع اسپول، تعداد راه‌ها و وضعیت‌ها، ولتاژ بوبین، نوع برق تغذیه، درجه حفاظت، شرایط محیطی نصب و نوع سیال هیدرولیک توجه شود. همچنین انتخاب مدل مستقیم‌کار یا پیلوتی باید متناسب با دبی و فشار مورد نیاز مدار انجام گیرد.

خرید شیر کنترل جهت آیدرو؛ انتخاب ایده‌ال برای کاربردهای ثابت و سیار

شیر برقی هیدرولیک کنترل جهت Aidro یکی از محصولات باکیفیت صنعت هیدرولیک ایتالیا است که در انواع مختلف مستقیم‌کار، پیلوتی، CETOP و کارتریجی تولید می‌شود. با قابلیت تحمل فشارهای تا ۳۵۰ بار، دبی‌های متنوع و سازگاری با استانداردهای بین‌المللی، گزینه‌ای مناسب برای طیف گسترده‌ای از کاربردهای صنعتی و موبایل محسوب می‌شوند. کیفیت ساخت بالا، عملکرد مطمئن، تنوع مدل‌ها و پشتیبانی از استانداردهای رایج هیدرولیک از مهم‌ترین دلایل محبوبیت شیرهای کنترل جهت Aidro در بازار جهانی به شمار می‌رود.
