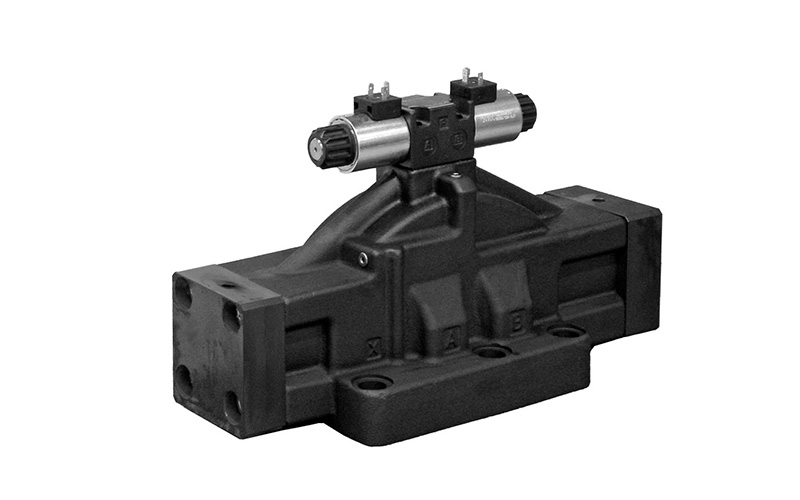

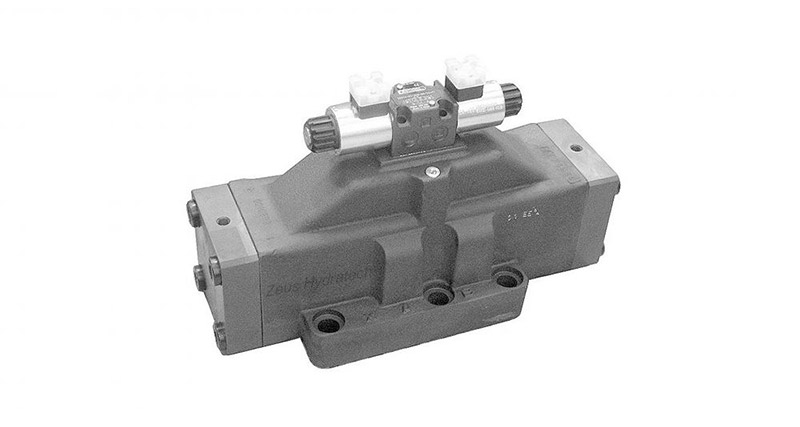

شیر برقی دوپلوماتیک DSP10

شیر برقی دوپلوماتیک DSP10 از شیرهای کنترل جهت هیدرولیکی پرقدرت شرکت دوپلوماتیک موشن سولوشنز است که برای کنترل جهت جریان روغن در مدارهای هیدرولیک صنعتی با دبی بالا طراحی شده است. این شیر از نوع پیلوت‌دار (Pilot Operated) بوده و عملکرد آن به کمک یک شیر فرمان برقی کوچک‌تر انجام می‌شود. طبق کاتالوگ، طراحی این محصول مطابق با استاندارد ISO 4401-10 انجام شده و بدین ترتیب برای نصب زیرشیری (Subplate Mounting) مناسب است.

DSP10 در صنایع سنگین، ماشین‌آلات صنعتی، پرس‌های هیدرولیکی، خطوط تولید، تجهیزات فولاد، ماشین‌آلات راه‌سازی و سیستم‌های هیدرولیکی با دبی بالا به‌صورت گسترده کاربرد دارد. ضمن اینکه به دلیل تحمل فشار بالا، عملکرد پایدار و تنوع در نوع اسپول و کنترل، یکی از محصولات شناخته شده در خانواده شیرهای هیدرولیک دوپلوماتیک محسوب می‌شود. برای دریافت دیتاشیت این محصول از لینک زیر استفاده کنید:

کاتالوگ شیر برقی هیدرولیک دوپلوماتیک DSP10

عملکرد شیر هیدرولیک دوپلوماتیک DSP10

در سیستم شیر DSP10، فرمان الکتریکی ابتدا به شیر پیلوت منتقل می‌شود و سپس فشار هیدرولیک باعث جابه‌جایی اسپول اصلی می‌گردد. به همین دلیل در مقایسه با شیرهای مستقیم، این شیر توانایی کنترل دبی‌های بسیار بالاتر را دارد.

این شیر از نوع ۴/۳ یا ۴/۲ بوده و می‌تواند مسیر جریان را میان پورت‌های P و T و A و B تغییر دهد. بسته به نوع اسپول انتخابی، شیوه‌ی عبور روغن در حالت‌های مختلف متفاوت خواهد بود.

ویژگی‌های اصلی شیر DSP10

شیر DSP10 برای کار در شرایط صنعتی سنگین طراحی شده و چند ویژگی مهم آن باعث محبوبیت این محصول شده است.

• طراحی پیلوت‌دار برای دبی‌های بالا
• تحمل فشار کاری تا ۳۵۰ بار
• دبی عبوری بسیار بالا تا ۱۱۰۰ لیتر بر دقیقه
• قابلیت استفاده با بوبین AC و DC
• امکان کنترل هیدرولیکی در مدل DSC10
• قابلیت تغذیه داخلی یا خارجی پایلوت
• امکان تخلیه داخلی یا خارجی
• نصب زیرشیری مطابق استاندارد ISO 4401-10
• تنوع در نوع اسپول و موقعیت‌های عملکردی
• امکان سفارش نسخه‌های مقاوم در برابر انفجار یا خوردگی

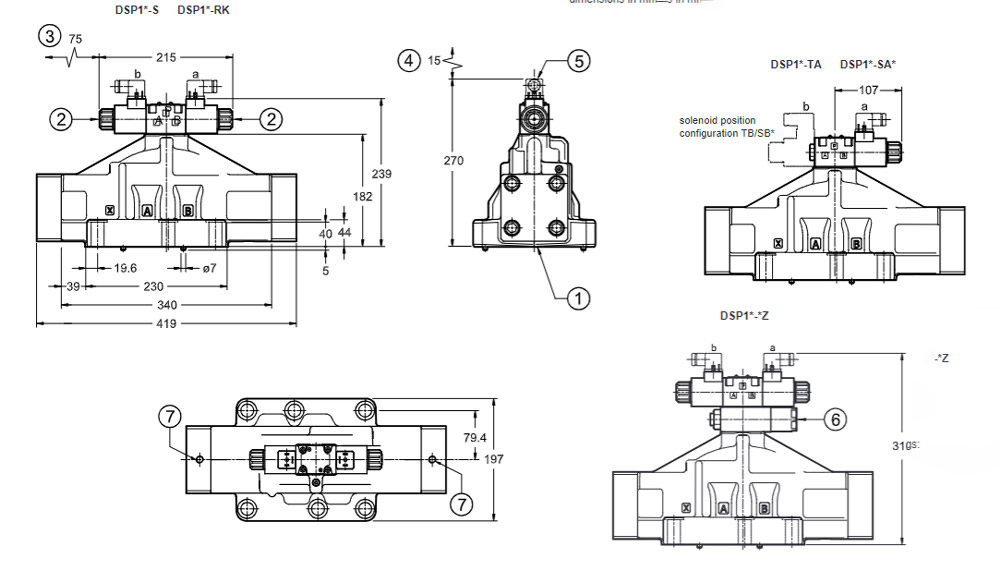

جدول مشخصات فنی شیر Duplomatic DSP10

در جدول زیر، مهم‌ترین مشخصات فنی این شیر بیان شده است.

انواع شیر DSP10

سری DSP10 دارای نسخه‌ها و پیکربندی‌های مختلفی است که بسته به نوع کاربرد انتخاب می‌شوند. این تنوع بیشتر در نوع کنترل، اسپول و سیستم پایلوت دیده می‌شود.

مدل DSP10

مدل اصلی شیر پیلوت‌دار با تحریک برقی است که از سلونوئید برای فرمان‌دهی استفاده می‌کند. این مدل رایج‌ترین نسخه در سیستم‌های صنعتی است.

مدل DSC10

در این نسخه، کنترل شیر به‌صورت هیدرولیکی انجام می‌شود و خبری از بوبین برقی نیست. این مدل در برخی مدارهای خاص صنعتی استفاده می‌شود.

نسخه‌های دارای مانیتورینگ موقعیت اسپول (DSP10M)

این مدل‌ها دارای سنسور تشخیص موقعیت اسپول هستند و برای سیستم‌های ایمنی و مانیتورینگ صنعتی کاربرد دارند.

نسخه ضد انفجار DSP10K

این مدل مطابق استانداردهای ATEX و IECEx ساخته شده و برای محیط‌های مستعد انفجار مناسب است.

انواع اسپول در شیر DSP10

شرکت دوپلوماتیک شیر DSP10 را با اسپول‌های مختلف عرضه می‌کند تا امکان انتخاب متناسب با مدار هیدرولیک وجود داشته باشد.

برخی از اسپول‌های رایج شامل موارد زیر هستند:

• S1
• S2
• S4
• TA
• TB
• SA
• SB
• RK

هر اسپول رفتار متفاوتی در حالت وسط یا هنگام تغییر مسیر جریان دارد و انتخاب صحیح آن تاثیر مستقیمی بر عملکرد مدار هیدرولیک خواهد داشت.

تفاوت DSP10 با DSP7 و DSP8

در خانواده شیرهای پیلوت‌دار دوپلوماتیک، مدل‌های DSP7 و DSP8 نیز وجود دارند اما DSP10 برای دبی‌های بسیار بالاتر طراحی شده است.

بنابراین DSP10 بیشتر در مدارهای هیدرولیکی سنگین و پرقدرت مورد استفاده قرار می‌گیرد.

کاربردهای شیر برقی DSP10

شیر برقی DSP10 به دلیل تحمل فشار بالا و قابلیت عبور دبی زیاد، در طیف گسترده‌ای از سیستم‌های هیدرولیکی صنعتی و سنگین استفاده می‌شود. این شیر به ویژه در تجهیزاتی که نیاز به کنترل دقیق و سریع مسیر جریان روغن دارند، عملکردی قابل اعتماد ارائه می‌دهد.

• پرس‌های هیدرولیکی سنگین: برای کنترل حرکت جک‌ها و سیلندرهای پرقدرت در خطوط پرس صنعتی استفاده می‌شود.
• ماشین‌آلات فولاد و ریخته‌گری: در تجهیزات نورد، کوره‌ها و سیستم‌های انتقال مواد مذاب کاربرد دارد.
• تجهیزات معدنی: برای کنترل عملگرهای هیدرولیکی در دستگاه‌های حفاری و ماشین‌آلات معدن استفاده می‌شود.
• ماشین‌آلات راه‌سازی: در سیستم هیدرولیک لودر، بولدوزر، گریدر و سایر ماشین‌آلات عمرانی به کار می‌رود.
• خطوط تولید صنعتی: جهت کنترل دقیق حرکت تجهیزات اتوماسیون و عملگرهای صنعتی مورد استفاده قرار می‌گیرد.
• تجهیزات نیروگاهی: در مدارهای هیدرولیکی توربین‌ها و تجهیزات کنترلی نیروگاه‌ها کاربرد دارد.
• سیستم‌های هیدرولیک دریایی: برای کنترل تجهیزات هیدرولیکی کشتی‌ها و سامانه‌های ساحلی استفاده می‌شود.
• ماشین‌آلات تزریق و فرم‌دهی صنعتی: در دستگاه‌های تزریق پلاستیک و پرس‌های فرم‌دهی جهت کنترل مسیر روغن به کار می‌رود.

مزایای استفاده از شیر DSP10

استفاده از شیر DSP10 در سیستم‌های صنعتی مزایای متعددی دارد که از مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد.

• عملکرد پایدار در فشار بالا
• قابلیت کنترل دبی‌های سنگین
• عمر کاری بالا
• افت فشار کم به دلیل مسیرهای داخلی بزرگ
• تنوع بالا در نوع کنترل و اسپول
• قابلیت استفاده در شرایط صنعتی سخت
• امکان استفاده با سیستم‌های AC و DC
• سازگاری با استانداردهای بین‌المللی نصب

نکات نصب شیر برقی DSP10

رعایت اصول نصب در عملکرد صحیح و افزایش عمر شیر اهمیت زیادی دارد و بازدهی کل سیستم را تضمین می‌کند. شاخص‌ترین نکات شامل گزینه‌های زیر است.

نصب روی سطح کاملاً صاف

سطح نصب باید کاملاً ماشین‌کاری شده و بدون تاب باشد تا نشتی داخلی یا آسیب به بدنه ایجاد نشود.

توجه به تمیزی روغن هیدرولیک

آلودگی روغن یکی از مهم‌ترین عوامل خرابی شیرهای اسپولی است؛ بنابراین استفاده از فیلتر مناسب ضروری است.

انتخاب صحیح نوع اسپول

نوع اسپول باید بر اساس عملکرد مدار، وضعیت مرکز شیر و نوع عملگر انتخاب شود تا سیستم عملکرد درستی داشته باشد.

توجه به مسیر پایلوت و درین

در مدل‌هایی که پایلوت یا درین خارجی دارند، اتصال صحیح خطوط X و Y اهمیت زیادی دارد و خطا در این بخش می‌تواند باعث عملکرد نامناسب شیر شود.

بررسی ولتاژ بوبین

پیش از راه‌اندازی باید مطمئن شوید ولتاژ بوبین با منبع تغذیه سیستم مطابقت دارد تا از سوختن سلونوئید جلوگیری شود.

بوبین و تغذیه الکتریکی DSP10

شیر DSP10 با بوبین‌های AC و DC عرضه می‌شود. همچنین در مدل‌های DC می‌توان با استفاده از کانکتور دارای یکسوساز، تغذیه AC را نیز استفاده کرد.

ولتاژ‌های متداول شامل موارد زیر است:

• 12V DC
• 24V DC
• 48V DC
• 110V DC
• 220V DC
• 24V AC
• 110V AC
• 230V AC

کنترل جهت برای دبی بالا

شیر برقی DSP10 یکی از شیرهای کنترل جهت قدرتمند و صنعتی برند دوپلوماتیک به ویژه برای مدارهای هیدرولیکی با دبی و فشار بالا طراحی شده است. این شیر با طراحی پیلوت‌دار، تنوع در نوع اسپول، امکان استفاده از کنترل برقی یا هیدرولیکی و سازگاری با استاندارد ISO 4401-10، گزینه‌ای مناسب برای سیستم‌های هیدرولیکی سنگین محسوب می‌شود.

بدین ترتیب در صورتی که انتخاب اسپول، نوع تغذیه و شیوه‌ی نصب به‌درستی صورت بگیرد، DSP10 می‌تواند عملکردی پایدار، سریع و قابل اعتماد در کاربردهای صنعتی سنگین ارائه دهد.
