شیر برقی پونار WE

شیر برقی پونار WE یکی از پرکاربردترین انواع شیرهای کنترل جهت در سیستم‌های هیدرولیک صنعتی است که برای هدایت، توقف و تغییر مسیر جریان سیال تحت فشار به کار می‌رود. این سری از شیرها با طراحی استاندارد صنعتی، عملکرد قابل اعتماد و سازگاری با سیستم‌های هیدرولیکی فشار بالا، در ماشین‌آلات صنعتی، خطوط تولید، تجهیزات راه‌سازی و سیستم‌های اتوماسیون هیدرولیک کاربرد گسترده‌ای دارند.

سری WE پونار بر پایه طراحی استاندارد شیرهای اسپولی (Spool Valve) ساخته شده و با تحریک الکتریکی (سلونوئیدی) عمل می‌کند. این ویژگی باعث می‌شود کنترل جریان سیال با دقت بالا و سرعت مناسب انجام شود و اپراتور بتواند بدون دخالت دستی، مسیر جریان را تغییر دهد.

شیر برقی WE چیست و چگونه کار می‌کند؟

شیر برقی WE یک شیر کنترل جهت الکتروهیدرولیکی است که با استفاده از یک یا دو بوبین (Solenoid Coil) عمل می‌کند. زمانی که جریان الکتریکی به بوبین اعمال می‌شود، میدان مغناطیسی ایجاد شده و اسپول داخلی شیر را جابه‌جا می‌کند. این جابه‌جایی باعث تغییر مسیر جریان روغن هیدرولیک در پورت‌های مختلف شیر می‌شود.

این شیرها معمولاً در حالت‌های زیر تولید می‌شوند:

• ۴/۲ (چهار پورت، دو وضعیت)
• ۴/۳ (چهار پورت، سه وضعیت با حالت وسط)

در حالت بدون تحریک الکتریکی، فنرهای بازگرداننده (Spring Return) اسپول را به وضعیت اولیه برمی‌گردانند و جریان در مسیر پیش‌فرض قرار می‌گیرد.

ویژگی‌های اصلی شیر برقی پونار WE

شیر برقی پونار WE به دلیل طراحی صنعتی استاندارد و عملکرد پایدار، یکی از پرکاربردترین شیرهای کنترل جهت در سیستم‌های هیدرولیک است. برای درک بهتر قابلیت‌ها و نقاط قوت این محصول، در ادامه به مهم‌ترین ویژگی‌های آن اشاره می‌شود.

عملکرد دقیق و سریع

به دلیل استفاده از سلونوئیدهای قدرتمند، تغییر وضعیت اسپول با سرعت بالا انجام می‌شود و این موضوع در سیستم‌های اتوماسیون اهمیت زیادی دارد.

تحمل فشار بالا

این سری معمولاً توانایی کار در فشارهای بالا (تا حدود ۳۱۵ بار در مدل‌های رایج صنعتی) را دارد و برای سیستم‌های سنگین مناسب است.

طراحی استاندارد صنعتی

مطابق استانداردهای نصب CETOP و ISO طراحی شده و به راحتی روی بلوک‌های هیدرولیک نصب می‌شود.

قابلیت تعویض بوبین

بوبین‌ها قابل تعویض هستند و در صورت خرابی نیازی به تعویض کامل شیر وجود ندارد.

امکان کنترل دستی اضطراری

در بسیاری از مدل‌ها، اهرم دستی (Manual Override) وجود دارد که در زمان قطع برق امکان کنترل شیر را فراهم می‌کند.

دوام و طول عمر بالا

استفاده از بدنه چدنی و اسپول سخت‌کاری شده باعث افزایش عمر کاری در شرایط سخت صنعتی می‌شود.

جدول مشخصات فنی کلی شیر برقی پونار سری WE

انواع شیر برقی WE پونار

این محصول در چند مدل و تیپ‌های مختلف طراحی و تولید می‌شود تا بتواند پاسخگوی نیازهای متنوع در سیستم‌های هیدرولیک باشد. تنوع در ساختار، سایز و عملکرد باعث شده این سری از شیرها در کاربردهای سبک تا سنگین صنعتی قابل استفاده باشند.

در واقع این نوع شیر برقی یک خانواده‌ی کامل از شیرهای کنترل جهت است که بر اساس استانداردهای صنعتی CETOP / ISO طراحی شده و در سایزها، تیپ‌های عملکردی و نوع اسپول‌های مختلف تولید می‌شود.

به طور کلی، انواع این شیر را می‌توان از سه دیدگاه اصلی دسته‌بندی کرد: سایز، نوع عملکرد و نوع اسپول.

انواع شیر برقی WE بر اساس سایز (Size / NG)

مهم‌ترین دسته‌بندی در این سری، تقسیم‌بندی بر اساس سایز بدنه و ظرفیت عبور دبی است:

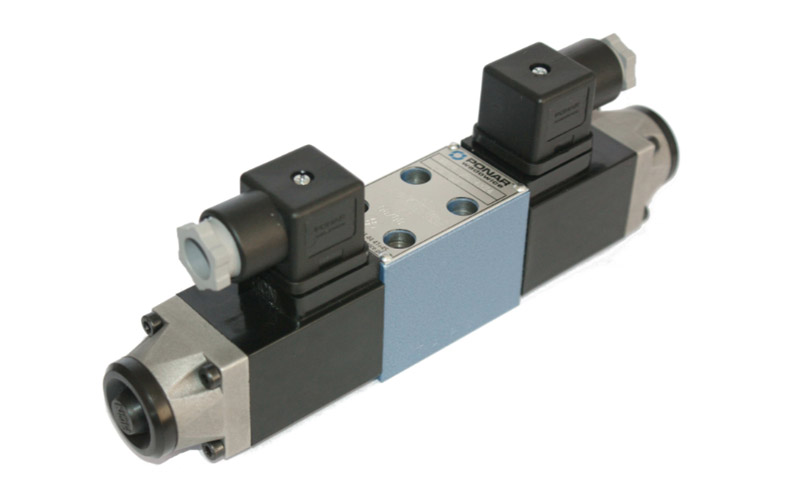

شیر برقی پونار WE5

این مدل کوچک‌ترین سایز رایج در این خانواده است و برای مدارهای هیدرولیک سبک طراحی شده است.

• دبی نامی: حدود ۱۶ لیتر بر دقیقه
• کاربرد: سیستم‌های کوچک، تجهیزات سبک صنعتی و مدارهای کنترلی با فشار و جریان محدود

کاتالوگ و دیتاشیت شیر برقی هیدرولیک پونار WE5

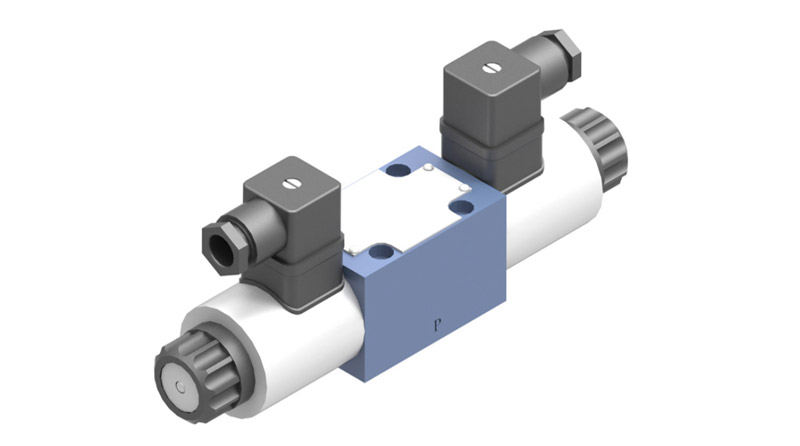

شیر برقی پونار WE6 (NG6 / CETOP 3)

رایج‌ترین و پرمصرف‌ترین مدل سری WE محسوب می‌شود و در بسیاری از ماشین‌آلات صنعتی استفاده می‌گردد.

• دبی نامی: حدود ۶۰ تا ۸۰ لیتر بر دقیقه
• کاربرد: خطوط تولید، دستگاه‌های صنعتی عمومی، سیستم‌های هیدرولیک متوسط

کاتالوگ و دیتاشیت شیر برقی هیدرولیک پونار WE6

کاتالوگ و دیتاشیت شیر برقی هیدرولیک پونار WE6P

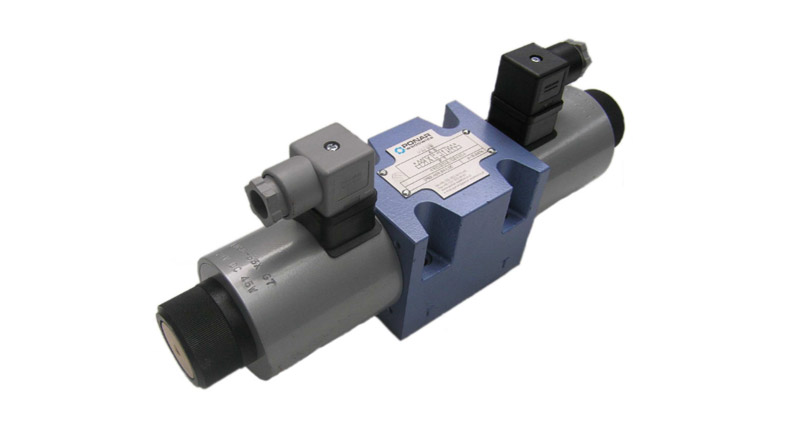

شیر برقی پونار WE10 (NG10 / CETOP 5)

این مدل برای سیستم‌های قدرتمندتر و جریان‌های بالاتر طراحی شده است.

• دبی نامی: حدود ۱۲۰ تا ۱۶۰ لیتر بر دقیقه
• کاربرد: ماشین‌آلات سنگین، پرس‌های هیدرولیک، تجهیزات راه‌سازی و معدنی

کاتالوگ و دیتاشیت شیر برقی هیدرولیک پونار WE10

کاتالوگ و دیتاشیت شیر برقی هیدرولیک پونار WE10P

سایزهای بالاتر (WE16 و WE25)

در برخی کاربردهای خاص صنعتی، مدل‌های بزرگ‌تر نیز در خانواده WE وجود دارند که برای دبی‌های بسیار بالا و سیستم‌های خاص استفاده می‌شوند، هرچند در بازار عمومی کمتر دیده می‌شوند.

انواع شیر برقی WE بر اساس نوع عملکرد (Functional Type)

علاوه بر سایز، تفاوت مهم دیگر در نحوه عملکرد شیر است:

WE (استاندارد فنر برگشت‌دار)

رایج‌ترین مدل که پس از قطع برق، به حالت اولیه بازمی‌گردد. این نوع در اکثر مدارهای عمومی استفاده می‌شود.

WE…O (بدون فنر / بدون موقعیت مرکزی)

در این مدل، اسپول پس از تحریک در موقعیت خود باقی می‌ماند و برگشت خودکار ندارد.

WE…OF (دارای ضامن یا Detent)

در این نوع، موقعیت اسپول به صورت مکانیکی قفل می‌شود و برای حفظ وضعیت بدون مصرف انرژی مناسب است.

WE…P (انواع Soft Shift)

این مدل دارای عملکرد نرم‌تر در جابه‌جایی اسپول است و باعث کاهش ضربه‌های هیدرولیکی (Hydraulic Shock) در سیستم می‌شود. این ویژگی در سیستم‌های حساس بسیار مهم است.

انواع شیر برقی WE بر اساس نوع اسپول (Spool Type)

در هر سایز، مدل‌های مختلف اسپول وجود دارد که تعیین‌کننده حالت‌های جریان هستند:

۴/۲ Way شامل دو وضعیت کاری (باز/بسته یا رفت/برگشت)
4/۳ Way شامل سه وضعیت (با حالت وسط)

حالت وسط می‌تواند یکی از موارد زیر باشد:

• مرکز بسته (Closed Center)
• مرکز باز (Open Center)
• مرکز تخلیه (Tandem Center)
• حالت شناور (Float Center)

همچنین اسپول‌ها با کدهای مختلف (A, B, C, D, E, F, G, H و …) مشخص می‌شوند که هر کدام الگوی خاصی از مسیر جریان را ایجاد می‌کنند.

مزایای استفاده از شیر برقی پونار WE در سیستم‌های هیدرولیک

استفاده از شیر برقی پونار WE در مدارهای هیدرولیکی به دلیل طراحی استاندارد و عملکرد قابل اعتماد آن، مزایای قابل توجهی را برای سیستم‌های صنعتی به همراه دارد. علاوه بر بهبود دقت و سرعت عملکرد، این شیرها نقش مهمی در افزایش بهره‌وری و کاهش استهلاک تجهیزات دارند. از مهم‌ترین مزایای آن می‌توان به موارد زیر اشاره کرد.

• افزایش دقت کنترل حرکت سیلندرها
• کاهش نیاز به کنترل دستی
• بهبود سرعت عملکرد سیستم
• کاهش خطای انسانی در خطوط تولید
• قابلیت استفاده در سیستم‌های اتوماتیک و PLC

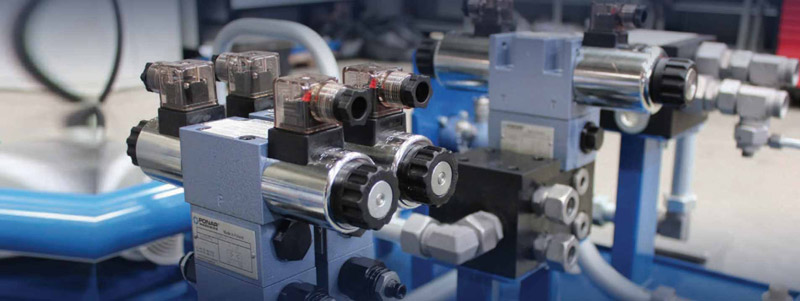

کاربردهای شیر برقی پونار WE

شیر برقی پونار WE به دلیل قابلیت اطمینان بالا، سرعت عملکرد مناسب و سازگاری با انواع مدارهای هیدرولیکی، در طیف گسترده‌ای از ماشین‌آلات و تجهیزات صنعتی مورد استفاده قرار می‌گیرد.

این شیر نقش مهمی در کنترل دقیق حرکت و تغییر مسیر جریان روغن در سیستم‌های قدرت هیدرولیک ایفا می‌کند و به همین دلیل در بسیاری از صنایع سنگین و نیمه‌سنگین به‌عنوان یک قطعه کلیدی شناخته می‌شود. در حقیقت هر جا که نیاز به کنترل دقیق جهت حرکت سیلندر یا موتور هیدرولیک باشد، این شیر کاربرد دارد.

• ماشین‌آلات راه‌سازی (بیل مکانیکی، لودر، گریدر)
• دستگاه‌های پرس هیدرولیک
• خطوط تولید صنعتی
• سیستم‌های تزریق پلاستیک
• تجهیزات معدنی
• ماشین‌آلات کشاورزی
• سیستم‌های اتوماسیون صنعتی

نکات مهم در انتخاب شیر برقی WE

انتخاب صحیح شیر برقی پونار WE نقش بسیار مهمی در عملکرد پایدار و دقیق سیستم هیدرولیک دارد، زیرا هرگونه عدم تطابق بین مشخصات شیر و شرایط کاری می‌تواند باعث افت راندمان یا حتی آسیب به سیستم شود. به همین دلیل، پیش از انتخاب این شیر باید مجموعه‌ای از پارامترهای فنی و عملیاتی به‌دقت بررسی شوند که در ادامه به آن‌ها اشاره می‌شود.

• فشار کاری سیستم
• دبی (Flow Rate)
• نوع ولتاژ بوبین (DC یا AC)
• نوع اسپول و عملکرد (فنری یا قفل‌شونده)
• استاندارد نصب (CETOP / ISO)
• نوع سیال و دمای کاری

تفاوت شیر WE با سایر شیرهای کنترل جهت

شیر برقی پونار WE در مقایسه با سایر انواع شیرهای کنترل جهت، ساختار و عملکردی مدرن‌تر و کارآمدتر ارائه می‌دهد که آن را برای کاربردهای صنعتی و اتوماسیون مناسب‌تر می‌کند. مهم‌ترین تفاوت‌های این سری با سایر مدل‌ها به‌صورت زیر است.

• سرعت پاسخ بالاتری
• قابلیت کنترل از راه دور
• سازگار با سیستم‌های اتوماسیون صنعتی
• دقت بیشتری در تغییر مسیر جریان

خرید شیر برقی پونار، انتخاب جامع برای کنترل جهت هیدرولیک

شیر برقی پونار WE یکی از اجزای کلیدی در سیستم‌های هیدرولیک مدرن محسوب می‌شود که با طراحی استاندارد، عملکرد دقیق و دوام بالا، انتخابی مناسب برای صنایع مختلف است. این شیر با قابلیت کنترل الکتریکی جریان سیال، نقش مهمی در افزایش بهره‌وری، کاهش خطا و بهینه‌سازی عملکرد سیستم‌های هیدرولیکی ایفا می‌کند.

اگر به دنبال یک شیر کنترل جهت قابل اعتماد برای کاربردهای صنعتی، ماشین‌آلات سنگین یا سیستم‌های اتوماسیون هستید، سری WE پونار یکی از گزینه‌های اصلی و استاندارد در بازار محسوب می‌شود.
