شیر برقی گاز تدریجی دنده ای دانگز

توضیحات

شیر برقی گاز تدریجی دنده ای دانگز یکی از محصولات شرکت دانگز و جزء شیرآلات قطع و وصل جریان سیالات گازی میباشد که با انرژی الکتریکی عمل میکند. شیر برقی دارای یک سیم پیچ داخلی (بوبین) میباشد که با برق دار شدن آن، این سیم پیچ الکتریکی تبدیل به یک آهنربا میگردد.

داخل بدنه شیر برقی یک پیستون وجود دارد که با حرکت آن مسیر جریان قطع یا وصل میشود و در خطوط گاز، ایستگاه‌های تقلیل فشار گاز و مشعل گاز کاربرد دارند.

شرکت دانگز (DUNGS) آلمان از تولید کنندگان تجهیزات کنترلی، تعدیل و انتقال گاز‌های احتراق و هوا و ارائه دهنده انواع شیرهای برقی گاز تدریجی و تک ضرب در جهان است. شیرهای برقی شرکت دانگز در دو نوع مختلف شیر برقی گاز تدریجی و شیر برقی گاز تک ضرب با توجه به سایز و نوع عملکرد تولید می شوند. در ادامه به بررسی و معرفی شیر برقی تدریجی دانگز خواهیم پرداخت.

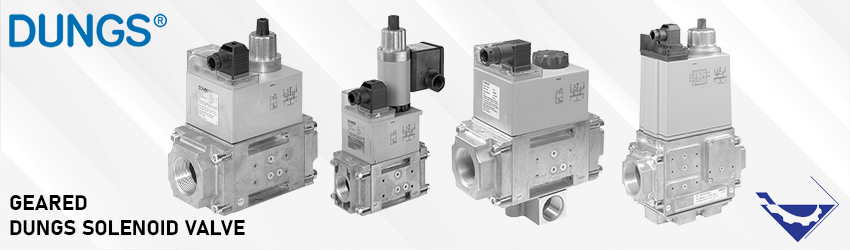

شیر برقی گاز تدریجی دنده ای دانگز بنر

در شیر برقی گاز تدریجی هنگامی که بوبین برق دار میشود، پیستون بالا آمده و فنر فشرده شده و مسیر جریان سیال باز خواهد شد. و هنگامی که برق بوبین قطع شود، سیم پیچ خاصیت آهنربایی خود را از دست میدهد و پیستون به پایین برگشته و مسیر سیال بسته خواهد شد.

شیرهای برقی یا سلونوئید ولو ها، از جمله شیرهای الکتریکی می باشند که به صورت اتوماتیک عمل می کنند. و برای عملکرد آنها نیازی به اپراتور یا نیروی انسانی نیست و صرفآ توسط انرژی برق فعال میشوند و عمل میکنند.

شیر برقی گاز تدریجی دانگز مدل MVDLE با اتصالات فلنجی یک مدل شیر برقی گاز با حداکثر فشار کاری 360mbar و با اتصالات فلنجی در سایز های “1/2 1 تا “4 حداکثر فشار کاری 200Mmbar است.



مشخصات فنی شیر برقی گاز تدریجی دنده ای دانگز

شیر برقی گاز تدریجی دانگز با اتصال دنده ای نوعی شیر برقی گاز است که جهت قطع و وصل جریان سیال‌ در خطوط گاز، ایستگاه‌ های تقلیل فشار گاز و مشعل گاز مورد استفاده قرار می گیرد.

شیر برقی گاز تدریجی دنده ای دانگز، در زمره شیرهای (Normally Closed) قرار می گیرد به طوری که در حالت عادی بسته میباشد و رسانایی سیال توسط آن صورت نمی گیرد. این نوع شیر برقی پس از دریافت فرمان به صورت سریع باز میشود. در نهایت سیال از آن عبور می کند و پس از آن به سرعت بسته می شود.

  • حداکثر اختلاف فشار برای عملکرد این شیر 200 میلی بار، 360 میلی بار و 500 میلی بار است.
  • متریال بدنه این شیر از جنس های آلومینیوم، استیل یا برنجی و همچنین متریال آب بندی آن NBR میباشد.
  • این مدل شیرهای برقی با عملکرد تدریجی دارای درجه حفاظتی بدنه IP54 میباشد.
  • دمای فرآیندی در محدوده 15- تا 60+ درجه سانتی گراد خواهد بود.
  • انواع ولتاژهای 24 تا 48 ولت DC و 220 ولت DC برای این شیر در دسترس میباشد.



عملکرد شیر برقی گاز تدریجی دنده ای دانگز

شیر برقی گاز تک ضرب دانگز از نوع Normally Close یا نرمالی بسته با نوع اتصال دنده ای با سایزهای مختلف و فشارهای کاری گوناگون در دسترس می باشد. در شیر برقی گاز تدریجی دانگز با برق دار شدن سیم پیچ شیر به صورت آهسته و تدریجی باز میشود. و جریان گاز از آن عبور می کند و با قطع برق نیز سریعا بسته می شود.

با اتصال جریان برق به بوبین شیر برقی گازی دانگز به صورت تدریجی، هسته یا محور شیر به سمت بالا حرکت می کند. و مسیر گاز آرام آرام باز می شود (به صورت تدریجی). به محض قطع جریان برق از بوبین به کمک نیروی فنری محور شیر در زمان کمتر از یک ثانیه جریان گاز را قطع می کند.

شیرهای برقی گاز تدریجی از مهمترین تجهیزات در خطوط گاز مشعل محسوب می شوند. به همراه رله مشعل موجب عملکرد ایمن و احتراق آرام در مشعل‌های گازسوز می شود. شیرهای برقی گاز دانگز در دو نوع شیر برقی گاز تدریجی و شیر برقی گاز تک ضرب در سایزهای مختلف و براساس نوع ساخت تولید می شوند.

شیر برقی گاز تدریجی دنده ای دانگز



عوامل تاثیرگذار بر قیمت شیر برقی تدریجی دانگز

برای انتخاب و خرید شیر برقی مناسب پارامترها و عوامل مهمی تاثیرگذار هستند. برخی از این عوامل موثر بر قیمت شیرهای برقی به شرح زیر می باشد:

مکانیزم فعال‌سازی شیر

مکانیزم و نوع عملکرد شیربرقی میباشد که شیر بوسیله آن شیر فعال میگردد و یا تغییر موقعیت می‌دهد. در ادامه به معرفی انواع عملکرد شیر برقی اشاره میکنیم:

  • عملکرد مستقیم: این نوع شیر برقی، برای عملکرد شیر نیاز به هیچ اختلاف فشاری نمیباشد تا در حالت استراحت باقی بماند.
  • عملکرد غیر مستقیم: این نوع از سلونوئید ولو بر خلاف نوع قبلی برای عملکرد نیاز به یک اختلاف فشار حداقلی دارد. تا بتواند در حالت استراحت خود باقی بماند و بهترین عملکرد را داشته باشد.
  • پیستونی: در مواقعی که فشار سیستم بسیار بالا باشد باید از نوع پیستونی این شیرآلات استفاده کرد. فشار سیستم باید حداقل 40 بار باشد. در این صورت و برای عدم آسیب رسیدن به شیر می بایست از این نوع شیر استفاده نمود.

 متریال بدنه

جنس بدنه شیر متناسب با نوع سیال و شرایط فرآیندی می‌تواند آلومینیوم، برنجی، استنلس استیل و … باشد.

 نوع سیال

نوع سیالی میباشد که شیر بدون هیچ مشکل یا آسیبی می‌تواند آن را عبور دهد. انتخاب متریال شیر با توجه به نوع سیال خواهد بود.

ولتاژ کاری

ولتاژ نشان دهنده نوع سیگنال کنترل الکتریکی که برای انرژی به شیر سلونوئید استفاده می‌شود. شیر سلونوئید با طیف گسترده‌ای از ولتاژهای عملیاتی AC/DC موجود می‌باشد که برای کاربری‌های مختلف مورد استفاده قرار می‌گیرند.

ضریب جریان Cv

ضریب جریان یا Cv شیر، قابلیت شیر را برای عبور جریان گاز نشان می‌دهد که بر اساس آن سایز شیر انتخاب می شود.

ضریب جریان نشان دهنده حجم آبی است که در دمای 60 درجه فارنهایت در یک دقیقه و با افت فشار 1 psi داخل شیر جریان می‌یابد. مقادیر بزرگتر ضریب جریان نشان دهنده بیشتر بودن میزان جریان یا دبی سیال است.

حداقل فشار عملیاتی

نشان دهنده حداقل فشاری است که باید برای عمل کردن شیر در سیستم وجود داشته باشد. بسیاری از شیرآلات مستقیم می‌توانند در فشار 0 بار عمل کنند. در حالیکه شیرآلات غیر مستقیم برای عمل کردن نیازمند فشار حداقلی هستند که به فعال‌سازی شیر کمک می‌کند.

شیر برقی گاز تدریجی دنده ای دانگز



خرید و فروش شیر برقی گاز تدریجی دنده ای دانگز

شیرهای برقی گاز تدریجی دانگز از متریال آلومنیوم، استیل و برنج جهت هدایت و کنترل مسیر سیالات گازی در صنایع مختلف نفت و گاز، پتروشیمی، بویلر گازی، تهویه، مشعل گازی و غیره مورد استفاده قرار می گیرند. شرکت آلمانی DUNGS یکی از تولید کنندگان برتر تجهیزات اندازه گیری، کنترل، تعدیل و انتقال گاز‌های احتراق و هوا می باشد.

تجهیز صنعت یکی از برترین تامین کنندگان و وارد کنندگان انواع تجهیزات برق و ابزار دقیق، انواع شیر برقی های گاز، سلونوئید ولو های دو راهه، سه راهه و 5 راهه در کشور می باشد. برای کسب اطلاعات فنی بیشتر در مورد خرید و استعلام قیمت شیر برقی گاز تدریجی دانگز با کارشناسان فنی و فروش ما در ارتباط باشید.

شیر برقی گاز تدریجی فلنجی دانگز
