شیر برقی گاز دانگز

Dungs solenoid valve





شیر برقی گاز



شیر برقی گاز (دانگز) به وسیله ای گفته می شود که از جنس آلومینیوم است و مسیر حرکت مایع و گاز درون لوله را هدایت و سپس کنترل می نماید. شیرهای برقی گاز از دو بخش تشکیل شده است که یک بخش آن که بدنه فلزی است و بخش دیگر هم محل قرارگیری بویین است.



شیرهای برقی گاز برای استفاده در انواع سیستم های انتقال و کنترل گاز شهری و گاز طبیعی مانند تأسیسات گرمایشی ساختمان، مخازن گاز، تأسیسات مناطق گاز شهری و … کاربرد فراوان دارند.







نحوه عملکرد شیر برقی گاز



شیرهای برقی ابتدا محرک های بویین را فعال می کنند تا میدان مغناطیسی در درون آن تشکیل شود سپس نیرویی به سمت پیستون وارد می کنند و تغییراتی بروز می دهد. به این صورت که هر چقدر فشردگی در فنر بیشتر باشد پیستون در آن بالاتر می آید و مواد روان به راحتی مسیر را طی می کند. حالت هایی که برای پورت های شیرهای برقی گاز وجود دارند یکی از دو حالت زیر است :



حالت اول : در صورتی که پورت مورد نظر برای ورودی یا خروجی دو مورد باشد، به این معنی است که این شیرها یک حالت دارند بنابراین یا متصل شده یا قطع می شوند.



حالت دوم : در صورتی که پورت مورد نظر برای ورودی یا خروجی سه مورد باشد یعنی سه حالت وجود دارد و تعداد بویین ها دو عدد است.



شیرهای برقی گاز در مواردی مانند بویلر گازی، صنعت نفت و گاز، پمپ هیدرویکی، تهویه و … کاربرد بسیاری دارند و به گونه ای طراحی شده اند که بتوانند مواد مختلف را از خود عبور دهند.







 شیر برقی گاز تدریجی دانگز DUNGS



شرکت دانگز DUNGS یکی از تولید کنندگان موفق تجهیزات کنترل ایمنی از جمله پرشرسوئیچ می باشد که با تکیه بر دانش فنی روز اروپا، متخصصین کارآزموده و همچنین ماشین آلات و تجهیزات پیشرفته محصولات با کیفیت و همگام با بالاترین استانداردهای تضمین کیفیت در اروپا
را تولید می نماید.

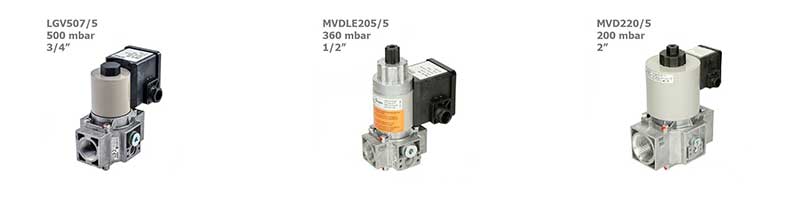

شیر برقی گاز تدریجی دانگز مدل MVDLE با اتصالات دنده ای سایز “1/2 تا “1 یک مدل شیر برقی گاز با حداکثر فشار کاری 360mbar و با اتصالات دنده ای سایز “1.1/2 تا “4 حداکثر فشار کاری 200Mmbar است که جهت قطع و وصل جریان سیال‌ در خطوط گاز، ایستگاه‌های تقلیل فشار گاز و مشعل گاز مورد استفاده قرار می گیرد.

شیرهای برقی گاز که از جمله مهمترین تجهیزات در خط گاز مشعل محسوب می شوند، به همراه رله مشعل موجب عملکرد ایمن و احتراق آرام در مشعل‌های گازسوز می گردند. شیرهای برقی گاز دانگز در دو نوع شیر برقی گاز تدریجی و شیر برقی گاز تک ضرب در سایزهای مختلف تولید و براساس نوع ساخت، جریان گاز مورد نیاز مشعل را تنظیم می نمایند.







ویژگی‌های شیر برقی گاز تدریجی دنده ای دانگز DUNGS :



نوع عملکرد : تدریجی

وضعیت شیر : در حالت عادی بسته (Normally Closed)

اتصال : دنده ای سایز “1/2 تا “2 – “2.1/2 تا “4 فلنجی

حداکثر فشار کاری: تا سایز “1 360 میلی بار – سایز “1.1/2 به بالا 200 میلی بار

دمای کاری: 15- تا 60+ درجه سانتیگراد

زمان بسته شدن: 1 ثانیه

درجه محافظتی: IP54

جنس محصول: آلومینیوم، استیل و برنج
ساخت آلمان









کاربردهای شیر برقی دانگز



از آنجایی که از شیر برقی به منظور قطع و وصل نمودن جریانات آب و سایر مایعات در طول مسیر اتصالات خطوط لوله های اصلی و فرعی استفاده می شود لذا لازم است این قطعه توسط کنترلرهای مستحکم و مرغوب مانند کنترلر هانتر یا تایمرهای دیجیتال و مکانیکی، کنترل و محافظت شود.



به طور کلی به موجب بالا بودن سیستم ایمنی این نوع شیر برقی، از آن در پروژه های بسیاری استفاده می شود. زیرا این شیر به بهترین شکل ممکن می تواند نقش کنترلی خود را در جریانات مختلف ایفا نماید. از کاربرد های دیگر شیر برقی :



1.استفاده از آن در پروژه های آبیاری فضای سبز



2.سیستم های آبیاری قطره ای هوشمند



3.آبیاری گلخانه ها



4.خطوط انتقال آب



5.آبیاری زمین های چمن و زمین های فوتبال



6.و بسیاری از سیالات دیگر











دانگز DUNGS





شرکت آلمانی‌ دانگز، یکی‌ از تولیدکنندگان برتر در اروپا و ارائه کننده طیف بسیار کاملی از محصولات مورد استفاده در فنّ آوری کنترل، اندازه گیری، تعدیل و انتقال گاز‌های احتراق و هوا می‌باشد.



از شیرهای برقی‌ یک مرحله‌ای با سایز کوچک گرفته تا سیستم‌های ایمنی‌ سوخت، از تجهیزات مربوط به مشعل‌های خودکار گرفته تا سیستم‌های پیچیده مدیریت سوخت، محصولات دانگز قابل استفاده در منازل مسکونی، ساختمان‌های اداری، صنعت، کارخانجات تولیدی، ایستگاه‌های تقلیل فشار و موتور خانه‌ها میباشند.









دانلود کاتالوگ شرکت









تجهیز صنعت یکی از بهترین تامین کنندگان  تجهیزات ابزار دقیق وپایپینگ در کشور است.

  این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ و شیر برقی گازی دانگز

 با بهترین قیمت و کیفیت به فروش می رساند .
