شیر برقی UNI-D







توضیحات

شیر برقی UNI-D یکی از انواع شیر های الکترومکانیکی میباشد که برای قطع و وصل مسیر جریان سیالات مایع یا گاز در صنایع از آن استفاده میشود. این نوع شیر جزء شیرهای اتوماتیک میباشد و با تبدیل انرژی الکتریکی به انرژی مکانیکی باعث عملکرد شیر یا باز و بست شدن شیر میگردد.

شیر برقی UNI-D تنها بصورت دو راهه یا 2/2 تولید میشوند و دارای بدنه های از جنس برنج (آلومینیوم برنز) یا بدنه های با آلیاژ استیل میباشند.

UNI-D یکی از شرکت های تایوانی میباشد که تولید کننده تجهیزات متنوعی در زمینه تجهیزات کنترلی سیالات شامل انواع شیر برقی یا سلونوئید ولو، اکچویتور یا عملگر های نیوماتیکی و همچنین انواع کنترل ولو های 5 راهه موتوری میباشد. بیشترین کاربرد محصولات شرکت UNI-D بخصوص شیر برقی یونیدی در صنایع پنوماتیک و هیدرولیک میباشد.

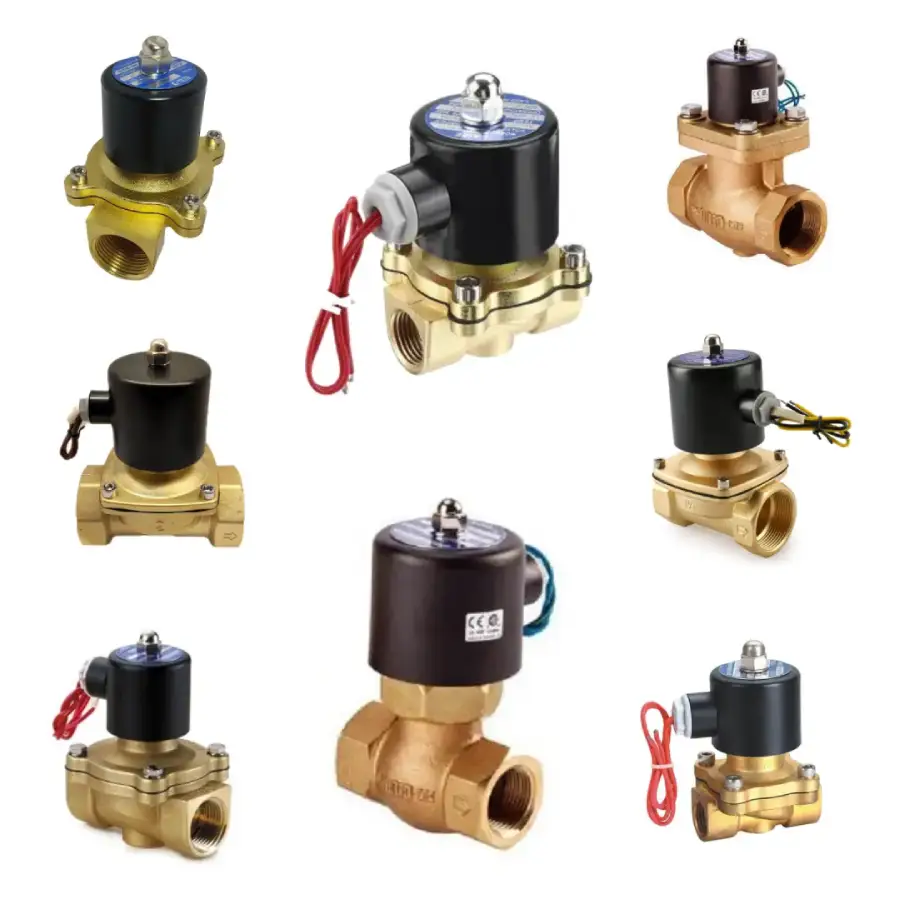

شیر برقی UNI-D

شیر برقی UNI-D یک شیر سلونوئیدی میباشد که با برقرار شدن جریان برق در سیم پیچ یا کویل مغناطیسی آن، مسیر جریان سیال باز یا بسته خواهد شد. در ادامه به عملکرد شیر برقی و معرفی انواع مدل های شیر برقی UNI-D میپردازیم:

عملکرد شیر برقی UNI-D:

همانطور که بالاتر نیز توضیح دادیم شیر برقی نوعی شیر محسوب میشود که دارای یک بوبین یا سیم پیچ مغناطیسی میباشد. با برقراری جریان برق در بوبین شیر برقی، یک میدان مغناطیسی در سیم پیچ شیر ایجاد خواهد شد که این میدان مغناطیسی مانند یک آهنربا عمل کرده و باعث حرکت شفت شیر خواهد شد.

به عبارتی دیگر وقتی جریان الکتریسیته در سلونوئید ولو برقرار میگردد، بواسطه ایجاد یک میدان مغناطیسی  شافت شیر حرکت میکند و باعث حرکت دیافراگم شیر میشود. این دیافراگم در مسیر عبوری سیال قرار گرفته و مسیر جریان را قطع یا وصل خواهد کرد.

شیر برقی UNI-D

شیر برقی نرمال باز (Normally Open) و نرمال بسته (Normally Close)

این صفحه دیافراگم هنگام برق دار شدن بوبین، بالا میرود و در شیرهای نرمال بسته یا (normally close) باعث باز شدن مسیر خواهد شد. به طبع تا زمانی که جریان برق در شیر برقی وجود داشته باشد همچنان شافت شیر دیافراگم را بالا نگه داشته و مسیر جریان باز خواهد ماند.

و در حالت برعکس زمانیکه جریان برق از سیم پیچ سلونوئید ولو برداشته شود و برق قطع شود، سیم پیچ مغناطیسی خاصیت آهنربایی یا مغناطیسی خود را از دست خواهد داد. و شافت به خالت اولیه خود باز خواهد گشت و بالطبع دیافراگم نیز به جای اول خود برمیگردد و مسیر جریان سیال بسته خواهد شد.

مکانیزم بالا که توضیح دادیم مربوط به شیر برقی UNI-D در حالت نرمال بسته N.C بود. در شیر برقی با حالت نرمال باز (normally open) دقیقآ مسیر شیر در حالت بدون جریان برق باز خواهد بود و سیال فرآیندی اجازه عبور از داخل شیر را خواهد داشت.

به محض برقراری جریان برق به بوبین شیر، سیم پیچ خاصیت آهنربایی پیدا خواهد کرد. و باعث حرکت شافت شیر و دیافراگم آن خواهد شد و مسیر عبوری سیال بسته خواهد شد.

تا زمانی که جریان الکتریسیته برقرار باشد این مسیر بسته خواهد ماند. به محض قطع شدن جریان برق از شیر، شافت به حالت اولیه بازخواهد گشت. و دیافراگم را به وضعیت اولیه هدایت خواهد کرد و مسیر جریان عبوری مجددآ باز خواهد شد.

انواع شیر برقی UNI-D از نظر عملکرد

شیر برقی دارای انواع مستقیم، غیر مستقیم و پیستونی میباشند. در ادامه به معرفی هریک از انواع این سلونوئید ولو ها میپردازیم.

شیر برقی با عملکرد مستقیم (Direct)

شیر های برقی با عملکرد مستقیم برای باز و بسته شدن نیاز به هیچگونه اختلاف فشاری در شیر برای عملکرد ندازند و با اختلاف فشار 0 نیز بهترین عملکرد را دارند.

شیر برقی با عملکرد غیرمستقیم (In-Direct)

شیر های برقی با عملکرد غیر مستقیم نیاز به یک اختلاف فشار یا فشار دیفرانسیل حداقلی برای عملکرد شیر خواهند داشت.

شیر برقی پیستونی (Piston-lift)

شیر برقی با عملکرد پیستونی در جایی که فشار سیستم بسیار بالا میباشد (معمولآ بالاتر از 40 بار) از آن استفاده میشود. در سرویس های گازی با فشار استاتیک بالا معمولآ از شیر برقی پیستونی استفاده میشود.

شیر برقی تک ضرب (ضربه ای)

در شیر های برقی تکضرب عملکرد باز و بسته شدن شیر برقی بصورت تک ضرب میباشد. و مسیر عبور جریان به سرعت باز یا بسته خواهد شد. این نوع شیر های برای سیالات گازی و در سرویس هایی که شیر برقی برای مشعل های گازی مورد استفاده قرار میگیرد کاربرد بسیار زیادی دارد.

با اتصال جریان برق به بوبین شیر برقی گاز تک ضرب دانگز، در مدت زمان کمتر از یک ثانیه، هسته یا محور شیر به سمت بالا حرکت می کند. و مسیر گاز به صورت سریع باز می شود (تکضرب). به محض قطع جریان برق از بوبین به کمک نیروی فنری محور شیر در زمان کمتر از یک ثانیه جریان گاز را قطع می کند.

شیر برقی تدریجی

در شیر برقی های با عملکرد تدریجی با اتصال جریان برق به بوبین شیر برقی هسته یا محور شیر به صورت تدریجی و آهسته به سمت بالا حرکت می کند. و مسیر گاز آرام آرام باز می شود (تدریجی). به محض قطع جریان برق از بوبین به کمک نیروی فنری محور شیر در زمان کمتر از یک ثانیه جریان گاز را قطع می کند.

انواع مدل های سلونوئید ولو UNI-D

همانطور که بالاتر نیز اشاره کردیم شرکت UNI-D تولید کننده انواع شیر برقی 2/2 با بدنه های برنجی و استیل میباشد. شیر ها این شرکت مناسب انواع سیالات مایع شامل آب و انواع روغن و همچنین سیالات گازی شامل هوا، بخار و سایر سیالات میباشد.

انواع ولتاژ های 24dc ولت ، 220 ولت، 110 ولت ac  برای بوبین های این شرکت در دسترس میباشد. لازم به توضیح است بیشنر بوبین های شیربرقی UNI-D تولید شرکت های معتبر دنیا مانند parker میباشند. و از این حیث دارای دقت بالا و عملکرد بسیار مناسب هستند.

دیافراگم شیر برقی UNI-D در انواع متریال های Viton, EPDM و سیلیکون موجود میباشند که هریک با توجه به دمای فرآیندی سیال انتخاب میشوند.

انواع سایز های اتصال به فرایند “1/2 تا “3 در استاندارد های NPT و BSP برای شیر برقی UNI-D در دسترس میباشد.

شیر برقی UNI-D در سه مدل اصلی شیر های نرمال باز (normally open) و شیرهای نرمال کلوز (normally close) و شیر های ضد انفجار دارای تائیدیه های Ex میباشد.

رایج ترین مدل های شیر برقی UNI-D مدل های UD, US, UA, UW, UPS, SUS برای مدل های نرمال کلوز و نرمال اوپن و همچنین مدل های SKS و PKS برای مدل های دارای بوبین ضدانفجار با تائیدیه ATEX میباشند.

نکات مهم در خرید شیر برقی UNI-D

شیر برقی نیز مانند سایر شیرآلات پایپینگی یا کنترلی دارای عوامل مهم متعددی برای طراحی و انتخاب و خرید میباشد. از جمله مهترین فاکتور ها برای خرید یک شیربرقی میتوان به موارد زیر اشاره کرد:

  • 1- عملکرد شیر برقی که بصورت مستقیم یا غیر مستقیم باشد، مهمترین پارامتری میباشد که باید مد نظر قرار داد. همچنین عملکرد تدریجی یا ضربه ای شیر برقی برای سیالات گازی بسیار مهم میباشد. که باید در انتخاب شیر برقی به آن توجه کرد.
  • 2- سایز شیر برقی با توجه به خط لوله باید انتخاب شود.
  • 3- متریال بدنه شیر برقی با توجه به نوع سیال و دما و فشار فرایند باید به درستی انتخاب شود. در غیر اینصورت بدنه شیر دچار آسیب های غیر قابل جبران مانند خوردگی و شکستگی و ترک خواهد شد.
  • 4- Cv شیر یکی دیگر از عواملی میباشد که مانند همه شیر های صنعتی باید برای شیر برقی نیز در نظر گرفت. تا شیر توانایی عبور کامل جریان را از خود داشته باشد.
  • 5- ولتاژ کاری بوبین یکی دیگر از عواملی میباشد که برای سلونوئید ولو باید مد نظر قرار داد. ولتاژ های 24 ولت DC امکان خطرهای انفجاری در محیط های خطرناک را ندارند و معمولآ دارای تائیدیه های ضد انفجار Ex هستند.

شیر برقی

وبسایت رسمی شرکت UNI-D تایوان

تجهیز صنعت تامین کننده و وارد کننده انواع شیر برقی 2/2، سلونوئید 3/2 و 5/2 راهه. انواع شیر برقی در بدنه های برنجی، استیل و آلیاژی. سلونوئید ولو ضد انفجار. انواع شیر برقی UNI-D در انواع سایز های مختلف در انبار محصولات این شرکت موجود میباشد. جهت کسب اطلاع از قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
