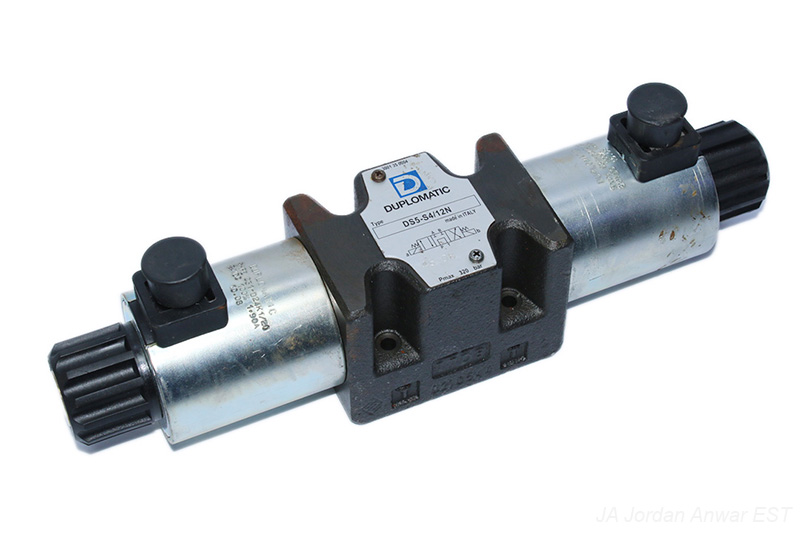

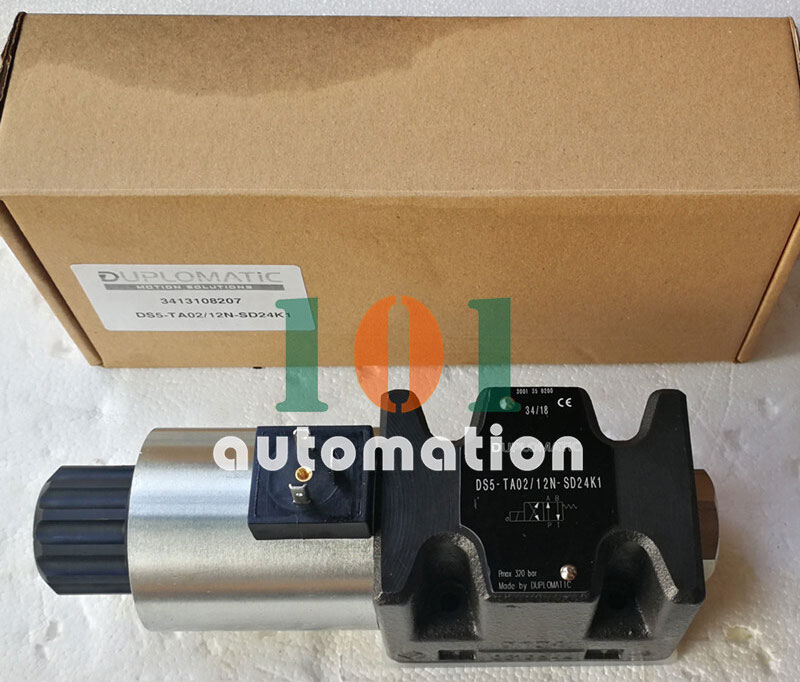

شیر برقی هیدرولیک دوپلوماتیک DS5

شیر برقی هیدرولیک DS5 یکی از مدل‌های پرکاربرد ساخت شرکت دوپلوماتیک موشن سولوشنز است که برای کنترل جهت و مسیر جریان روغن در سیستم‌های هیدرولیک طراحی شده است. این شیر از نوع اسپولی (Spool Type Directional Valve) بوده و با عملکرد مستقیم (Direct Acting) کار می‌کند. طراحی آن مطابق با استاندارد ISO 4401-05 انجام شده و برای نصب زیرشیری در مدارهای صنعتی و ماشین‌آلات سنگین مناسب است.

این شیر برقی به دلیل تحمل فشار بالا، دبی مناسب و قابلیت استفاده در هر دو مدار AC و DC، در صنایع مختلفی مانند ماشین‌آلات صنعتی، خطوط تولید، پرس‌های هیدرولیک، تجهیزات راه‌سازی، سیستم‌های اتوماسیون و صنایع فولاد کاربرد گسترده‌ای دارد. شرکت دوپلوماتیک این مدل را در نسخه‌های ۳ راهه و ۴ راهه، با برگشت فنری یا قفل مکانیکی عرضه می‌کند.

برای در اختیار داشتن دیتاشیت شیر دوپلوماتیک DS5 می‌توانید از لینک زیر استفاده کنید:

کاتالوگ شیر هیدرولیک برقی دوپلوماتیک DS5

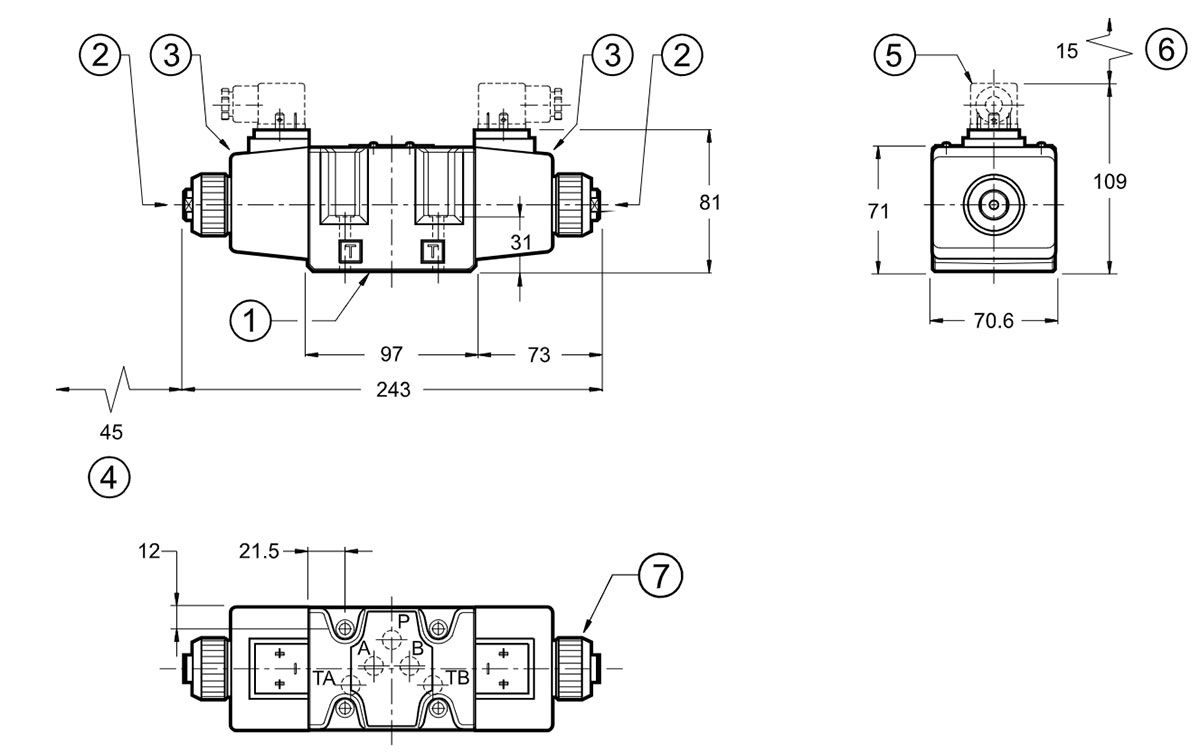

ساختار شیر برقی دوپلوماتیک DS5

شیر DS5 در دسته شیرهای کنترل جهت هیدرولیک (Directional Control Valve) قرار می‌گیرد و وظیفه‌ی اصلی آن هدایت روغن هیدرولیک به مسیرهای مختلف برای کنترل حرکت جک‌ها و موتورهای هیدرولیکی است. این مدل با استاندارد CETOP 05 یا ISO 4401-05 ساخته شده و امکان نصب سریع و استاندارد روی بلوک‌های هیدرولیک را فراهم می‌کند.

بدنه‌ی این شیر از جنس چدن مقاوم با کانال‌های داخلی بزرگ ساخته شده و بدین ترتیب افت فشار را به حداقل می‌رسانند. همچنین استفاده از بوبین‌های Wet Armature باعث افزایش دوام و عملکرد پایدار شیر در شرایط کاری سخت می‌شود.

ویژگی‌های اصلی شیر برقی DS5

شیرهای هیدرولیکی صنعتی باید بتوانند در فشار و دبی بالا، همچنان عملکردی دقیق و پایدار ارائه دهند. DS5 نیز با طراحی مهندسی شده، مجموعه‌ای از ویژگی‌های سودمند را در اختیار کاربران قرار می‌دهد که آن را برای کاربردهای صنعتی مختلف مناسب می‌سازد.

تحمل فشار بالا

شیر DS5 توان تحمل فشار کاری تا ۳۲۰ بار را دارد و برای سیستم‌های هیدرولیکی سنگین مناسب است.

دبی مناسب برای مدارهای صنعتی

حداکثر دبی این شیر تا ۱۵۰ لیتر بر دقیقه است که امکان استفاده در تجهیزات صنعتی با مصرف بالای روغن را فراهم می‌کند.

پشتیبانی از برق AC و DC

این شیر در نسخه‌های AC و DC تولید می‌شود و حتی مدل‌های DC می‌توانند با استفاده از کانکتورهای دارای رکتیفایر، با برق AC نیز تغذیه شوند.

طراحی مدولار و استاندارد

استاندارد ISO 4401-05 باعث شده DS5 به‌راحتی روی انواع منیفولد و زیرشیری‌های صنعتی نصب شود.

تنوع در نوع اسپول و عملکرد

این شیر با آرایش‌های مختلف اسپول، عملکرد ۳/۲، ۴/۲ و ۴/۳ و همچنین نسخه‌های فنردار یا قفل‌دار ارائه می‌شود.

جدول مشخصات فنی شیر برقی دوپلوماتیک DS5

پیش از انتخاب شیر هیدرولیک و دیگر انواع تجهیزات صنعتی، بررسی مشخصات فنی آن اهمیت زیادی دارد. زیرا عملکرد صحیح مدار هیدرولیک به پارامترهایی مانند فشار کاری، دبی، نوع بوبین و استاندارد نصب وابسته است. در جدول زیر مهم‌ترین مشخصات فنی شیر DS5 بیان شده است.

نحوه عملکرد شیر برقی DS5

شناخت نحوه‌ی عملکرد شیرهای کنترل جهت به درک بهتر عملکرد کل سیستم هیدرولیک کمک می‌کند. شیر DS5 با استفاده از نیروی الکترومغناطیسی و تشکیل آهنربای الکتریکی، موقعیت اسپول داخلی را تغییر داده و مسیر عبور روغن را کنترل می‌کند.

هنگامی که بوبین شیر برق‌دار می‌شود، میدان مغناطیسی ایجاد شده اسپول داخلی را جابه‌جا می‌کند و مسیر جریان روغن را تغییر می‌دهد. این تغییر مسیر به نوبه‌ی خود می‌تواند باعث حرکت جک هیدرولیکی یا راه‌اندازی موتور هیدرولیکی شود.

در نسخه‌های فنردار، پس از قطع برق، فنر داخلی اسپول را به موقعیت اولیه بازمی‌گرداند. اما در مدل‌های قفل‌دار یا Detent، اسپول در آخرین وضعیت پیش از قطع برق باقی می‌ماند تا فرمان بعدی صادر شود.

مزایای شیر برقی هیدرولیک DS5

در بسیاری از صنایع، انتخاب شیر هیدرولیکی مناسب می‌تواند تاثیر مستقیمی بر راندمان، طول عمر تجهیزات و کاهش هزینه‌های تعمیرات داشته باشد. DS5 به دلیل طراحی صنعتی و کیفیت ساخت بالا، مزایای متعددی ارائه می‌دهد.

• تحمل فشار و دبی بالا
• عمر کاری طولانی
• افت فشار کم
• عملکرد سریع و دقیق
• امکان استفاده در مدارهای AC و DC
• سازگاری با استانداردهای صنعتی
• قابلیت نصب آسان روی بلوک هیدرولیک
• تنوع بالای اسپول و بوبین
• مناسب برای کارکرد مداوم صنعتی

کاربردهای شیر برقی Duplomatic DS5

شیرهای کنترل جهت هیدرولیکی در بسیاری از ماشین‌آلات صنعتی نقش کلیدی دارند. DS5 نیز به دلیل توان تحمل فشار بالا و طراحی صنعتی، در طیف وسیعی از تجهیزات مورد استفاده قرار می‌گیرد.

• پرس‌های هیدرولیک: برای کنترل حرکت جک‌ها و اعمال نیروی دقیق در عملیات پرس‌کاری و شکل‌دهی فلزات استفاده می‌شود.
• ماشین‌آلات تزریق پلاستیک: وظیفه هدایت روغن برای کنترل واحد تزریق، باز و بسته شدن قالب و سیستم‌های حرکتی دستگاه را بر عهده دارد.
• دستگاه‌های CNC: در سیستم‌های هیدرولیکی دستگاه‌های CNC برای کنترل دقیق حرکت بخش‌های مکانیکی و فیکسچرها کاربرد دارد.
• تجهیزات فولاد و نورد: برای کنترل جک‌ها و عملگرهای هیدرولیکی در خطوط نورد و تجهیزات سنگین فولادی استفاده می‌شود.
• ماشین‌آلات راه‌سازی: در سیستم هیدرولیک بیل مکانیکی، لودر، گریدر و سایر ماشین‌آلات سنگین جهت کنترل عملگرها به کار می‌رود.
• خطوط تولید اتوماتیک: برای هدایت و کنترل بخش‌های متحرک و جک‌های هیدرولیکی در سیستم‌های اتوماسیون صنعتی استفاده می‌شود.
• سیستم‌های انتقال مواد: در تجهیزات انتقال مواد و سیستم‌های جابه‌جایی صنعتی برای کنترل حرکت بخش‌های هیدرولیکی کاربرد دارد.
• یونیت‌های هیدرولیک صنعتی: به‌عنوان شیر کنترل جهت اصلی در پاورپک‌ها و یونیت‌های هیدرولیک مورد استفاده قرار می‌گیرد.
• تجهیزات کشاورزی و معدنی: در ماشین‌آلات کشاورزی، حفاری و تجهیزات معدنی برای کنترل مدارهای هیدرولیکی سنگین استفاده می‌شود.

انواع نسخه‌های شیر DS5

یکی از مزیت‌های مهم شیر DS5، تنوع در مدل‌ها و پیکربندی‌های مختلف آن است. این تنوع باعث می‌شود بتوان از آن در شرایط کاری و مدارهای گوناگون استفاده کرد.

نسخه تک بوبین و دو بوبین

DS5 در نسخه‌های تک سلونوئید و دو سلونوئید تولید می‌شود. مدل‌های دو بوبین برای کنترل دقیق‌تر و تغییر وضعیت دوطرفه کاربرد دارند.

نسخه فنردار (Spring Return)

در این مدل، پس از قطع برق، فنر داخلی اسپول را به موقعیت اولیه بازمی‌گرداند. این ویژگی برای افزایش ایمنی سیستم اهمیت زیادی دارد.

نسخه قفل مکانیکی یا Detent

در مدل‌های Detent، اسپول پس از تحریک در همان موقعیت باقی می‌ماند و با قطع برق به حالت اولیه برنمی‌گردد. این نسخه برای حفظ وضعیت مدار بدون مصرف دائم برق استفاده می‌شود.

نسخه Soft Shift

در این مدل، تغییر وضعیت اسپول به‌صورت نرم انجام می‌شود تا از ضربه هیدرولیکی (Hydraulic Shock) جلوگیری شود. این نوع خود دارای دو مدل سافت شیفت ثابت و قابل تنظیم است.

در مدل ثابت (Option F) سیستم Soft-Shifting با اوریفیس ثابت است باعث تغییر وضعیت نرم اسپول می‌شود که به‌ویژه در سیستم‌های حساس و سرعت بالا اهمیت دارد. در مدل تنظیم‌پذیر (Option S) حتی شدت و سرعت جابه‌جایی قابل کنترل است و اپراتور می‌تواند میزان نرمی تغییر وضعیت اسپول را کنترل کند. این مدل برای کاربردهای دقیق صنعتی مناسب‌تر است.

نسخه دارای تخلیه خارجی Y Port

مدل دارای پورت Y برای تخلیه‌ی خارجی محفظه سلونوئید است و امکان کار در فشار برگشتی بالاتر روی پورت T را فراهم می‌کند. از این نسخه در سیستم‌هایی با فشار برگشتی زیاد استفاده می‌شود.

نسخه با Manual Override مختلف

دوپلوماتیک برای DS5 چند نوع سیستم تحریک دستی ارائه می‌دهد که برای تست، تعمیرات و شرایط اضطراری کاربرد دارند.

• CM: پوشش محافظ لاستیکی (Boot Protected)
• CK: دستی پیچی یا Knob Override
• CK2: نوع Push & Twist (فشاری و چرخشی)

نسخه با آب‌بندی NBR یا FPM

شیر DS5 با دو نوع آب‌بندی NBR مناسب روغن‌های معدنی استاندارد و FPM (Viton) مناسب سیالات خاص و دماهای بالاتر عرضه می‌شود.

نسخه AC و DC

این شیر در مدل‌های AC و DC تولید می‌شود و بوبین‌های DC می‌توانند با استفاده از رکتیفایر داخلی، با برق AC نیز کار کنند.

نسخه با کانکتورهای مختلف

DS5 با انواع کانکتورهای صنعتی عرضه می‌شود که باعث می‌شود سازگاری بیشتری با سیستم‌های اتوماسیون صنعتی داشته باشد، از جمله‌ی آن‌ها می‌توان به موارد زیر اشاره کرد:

• DIN 43650 / EN 175301-803
• DEUTSCH DT
• M12 Industrial Connector

نسخه با پوشش ضدخوردگی W7

در این مدل، بدنه شیر دارای پوشش Zinc-Nickel است که مقاومت بالایی در برابر خوردگی و تست Salt Spray ایجاد می‌کند و برای محیط‌های مرطوب و صنعتی سنگین مناسب است.

جدول کد اسپول شیر دوپلوماتیک DS5

در کاتالوگ رسمی شیر برقی هیدرولیک DS5، دوپلوماتیک برای هر نوع آرایش داخلی اسپول یک کد اختصاصی تعریف کرده است. این کدها مشخص می‌کنند که در هر وضعیت شیر، پورت‌های P ،T ،A و B چگونه به هم متصل یا مسدود می‌شوند.

انتخاب صحیح اسپول تاثیر مستقیمی بر عملکرد مدار هیدرولیک، نحوه توقف عملگر، میزان نشتی داخلی و رفتار سیستم در زمان قطع برق دارد.

تفاوت DS5 با DS3 و DSP5

در محصولات دوپلوماتیک، مدل‌های مختلفی از شیرهای کنترل جهت وجود دارد که هرکدام برای شرایط کاری خاصی طراحی شده‌اند. شناخت تفاوت مدل‌ها به انتخاب بهتر و بهینه‌تر کمک می‌کند.

تفاوت DS5 و DS3

مدل DS5 نسبت به DS3 ابعاد بزرگ‌تر، دبی بیشتر و توان تحمل فشار بالاتری دارد. DS3 معمولا برای مدارهای سبک‌تر استفاده می‌شود، در حالی که DS5 مناسب تجهیزات صنعتی متوسط و سنگین است.

تفاوت DS5 و DSP5

مدل DSP5 از نوع پیلوت‌دار (Pilot Operated) است، اما DS5 عملکرد مستقیم دارد. شیرهای پیلوت‌دار معمولا برای دبی‌های بالاتر و سیستم‌های پیچیده‌تر استفاده می‌شوند.

نکات مهم هنگام خرید شیر برقی DS5

انتخاب صحیح شیر هیدرولیک اهمیت زیادی در عملکرد سیستم دارد. اگر مشخصات شیر با شرایط کاری مدار هماهنگ نباشد، ممکن است راندمان سیستم کاهش پیدا کند یا حتی تجهیزات آسیب ببینند. مهم‌ترین نکاتی که هنگام خرید شیر DS5 باید به آن توجه کرد، شامل موارد زیر است:

• نوع اسپول و تعداد پوزیشن‌ها
• ولتاژ بوبین (12V، 24V، 110V، 220V)
• نوع برق AC یا DC
• دبی مورد نیاز سیستم
• فشار کاری مدار
• نوع برگشت اسپول
• وجود یا عدم وجود Soft Shift
• نوع کانکتور و درجه حفاظت IP

نگهداری و سرویس شیر برقی DS5

نگهداری صحیح تجهیزات هیدرولیکی نقش مهمی در افزایش طول عمر و کاهش خرابی‌ها دارد. شیرهای برقی هیدرولیک نیز برای عملکرد پایدار نیازمند سرویس و مراقبت دوره‌ای هستند. از آنجا که آلودگی روغن یکی از مهم‌ترین عوامل خرابی شیرهای کنترل جهت هیدرولیک محسوب می‌شود، برای افزایش عمر شیر DS5 رعایت موارد زیر توصیه می‌شود:

• استفاده از روغن هیدرولیک تمیز
• تعویض منظم فیلترها
• جلوگیری از ورود ذرات آلاینده
• بررسی سلامت بوبین و کانکتورها
• کنترل دمای روغن
• بررسی نشتی و وضعیت آب‌بندی‌ها

دوپلوماتیک DS5؛ انتخابی قدرتمند برای هیدرولیک

می‌توان گفت شیر برقی دوپلوماتیک DS5 یکی از شیرهای کنترل جهت پرکاربرد در سیستم‌های هیدرولیکی صنعتی است که به دلیل کیفیت ساخت بالا، تحمل فشار زیاد، دبی مناسب و تنوع در پیکربندی، در صنایع مختلفی استفاده می‌شود. طراحی استاندارد ISO 4401-05، قابلیت استفاده با برق AC و DC و وجود نسخه‌های متنوع مانند Soft Shift و External Drain باعث شده تا این محصول به یکی از گزینه‌های محبوب در مدارهای هیدرولیکی حرفه‌ای تبدیل شود.
