شیر فشار شکن بخار یوشی تاکی

شیر فشار شکن (PRV) نوعی شیر است که برای کنترل فشار سیال در یک خط لوله یا سیستم کاربرد دارد. این کار با کاهش فشار سیال تا یک نقطه تنظیم در سمت بالادست شیر کار می کند و اینکار توسط مکانیسم کنترل شیر تعیین می شود.

توضیحات

در این مطلب به معرفی شیر فشار شکن بخار یوشی تاکی مدل GP-1000EN میپردازیم. اما قبل از آن بهتر است که شیر فشار شکن بطور کلی معرفی گردد.

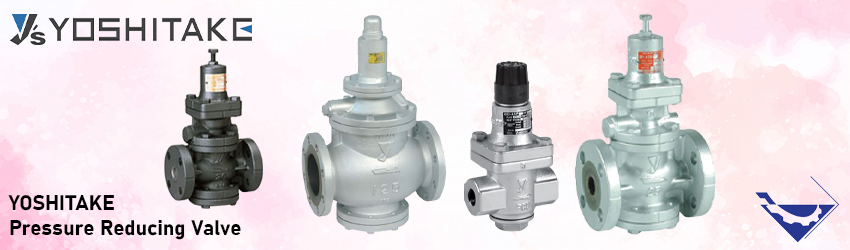

شیر فشار شکن بخار یوشی تاکی



شیر فشار شکن بخار (pressure reducing valve) چیست؟



شیر فشار شکن (PRV) نوعی شیر است که برای کنترل فشار سیال در یک خط لوله یا سیستم کاربرد دارد. این کار با کاهش فشار سیال تا یک نقطه تنظیم در سمت بالادست شیر کار می کند و اینکار توسط مکانیسم کنترل شیر تعیین می شود.

این شیر معمولاً متشکل از یک دیافراگم یا پیستون است که در معرض فشار بالادست سیال است. هنگامی که فشار بالادست از نقطه تنظیم بیشتر شود، دیافراگم یا پیستون برای بستن شیر حرکت می کند و فشار سیال پایین دست را کاهش می دهد.

برعکس، هنگامی که فشار بالادست به زیر نقطه تنظیم می‌رسد، دیافراگم یا پیستون در جهتی حرکت می‌کند که شیر باز شود و سیال بیشتری از آن عبور کند و فشار پایین‌دست افزایش یابد.

شیر فشار شکن بخار نوعی از شیر فشار شکن است که به طور خاص برای کار در سیستم های بخار بکار میرود. این شیر برای کنترل فشار بخار در یک خط لوله یا سیستم و برای حفظ فشار ثابت پایین دست کاربرد دارد.

شیر فشار شکن بخار تقریباً مانند سایر شیرهای کاهنده فشار عمل می‌کنند و از دیافراگم یا پیستون برای تنظیم جریان بخار از طریق شیر استفاده می‌کنند. این شیر معمولاً روی خط تامین بخار، پایین دست دیگ بخار و به طور کلی میتوان گفت تقریبا قبل از هر تجهیز بخار نصب می شود.

شیرهای فشار شکن بخار در صنایع مختلفی از جمله تولید برق، فرآوری شیمیایی و تولید مواد غذایی و آشامیدنی کاربرد دارد.این شیرها به خصوص در شرایطی که کنترل دقیق فشار بخار مورد نیاز است، مانند توربین های بخار یا تجهیزات فرآیند، مفید هستند.

برخی از ویژگی های کلیدی شیرهای فشار شکن بخار عبارتند از:



  1. درجه حرارت و فشار بالا برای مقاومت در برابر شرایط سخت در سیستم های بخار.
  2. انتخاب مواد مناسب برای ماهیت خورنده بخار.
  3. کنترل فشار دقیق و قابل اعتماد برای حفظ فشار ثابت بخار در پایین دست.
  4. نگهداری و تعمیر آسان برای اطمینان از عملکرد طولانی مدت.



در قسمت بعدی به معرفی و بررسی برخی از ویژگی های شیر فشار شکن بخار یوشی تاکی میپردازیم.

شیر فشار شکن بخار یوشی تاکی

معرفی برند یوشی تاکی

Yoshitake یک شرکت ژاپنی است که در ساخت و تامین شیرآلات، رگولاتورها و سایر تجهیزات کنترل سیال تخصص دارد. این شرکت در سال 1949 تاسیس شد و دفتر مرکزی آن در توکیو، ژاپن قرار دارد.

خط تولید Yoshitake شامل طیف گسترده ای از شیرهای کنترل، شیرهای اطمینان، شیرهای کاهش فشار، تنظیم کننده دما و سایر تجهیزات کنترل سیال است. این محصولات در صنایع مختلفی از جمله فرآوری شیمیایی، نفت و گاز، تولید برق و مواد غذایی و آشامیدنی کاربرد دارند.

مشخصات شیر فشار شکن بخار یوشی تاکی مدل GP-1000EN

  1. کارایی و دوام قابل توجه در قیاس با شیرهای فشار شکن معمولی.
  2. دارای شیر اصلی کروی با قابلیت آب بندی عالی و کاهش نشتی در سیت شیر (منطبق با ANSI کلاس IV).
  3. سازگار با شیرهای فشار شکن SHASE-S106 (توسط انجمن مهندسین گرمایش، تهویه مطبوع و بهداشتی ژاپن).
  4. ساختار داخلی ساده و مقاوم.

شیر فشار شکن بخار یوشی تاکی مشخصات

سایر مشخصات آن عبارتند از:

  • کاربرد

بخار

  • فشار ورودی

0.1-1.0 MPa

  • فشار کاهشی

0.05-0.9 MPa

  • حداقل اختلاف فشار

0.05 MPa

  • حداکثر نسبت کاهش فشار

20:1

  • حداکثر دما

220°C

  • نشتی سیت یا نشیمنگاه

0.01%  نرخ جریان یا کمتر

  • متریال

بدنه چدن داکتایل

سیت فولاد زد زنگ

پیستون و سیلندر برنز یا برنج

  • اتصال

EN PN16 flanged
