شیر پروانه ای کیستون Keystone

شیر پروانه ای یک شیر دوار است که در آن یک عنصر نشیمن به شکل دیسکی 90 درجه می چرخد تا مسیر جریان را باز کند یا ببندد. آنها معمولا در سرویس گاز بکار میروند، به خصوص در مواردی که ولوهای سایز بزرگ با محرک های خودکار مورد نیاز است.

توضیحات

در این مطلب قصد داریم به بررسی شیر پروانه ای کیستون (Keystone) که یکی از برندهای هولدینگ شرکت بزرگ EMERSON آمریکا است، بپردازیم. اما قبل از آن بهتر است شیر پروانه ای را به طور کلی معرفی نماییم.

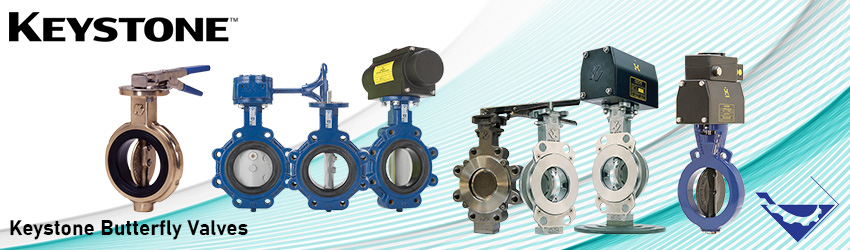

شیر پروانه ای کیستون Keystone

تعریف شیر پروانه ای یا (Butterfly Valve)

شیر پروانه ای یک شیر دوار است که در آن یک دیسک دایره ای به شکل 90 درجه می چرخد تا مسیر جریان را باز کند یا ببندد. شیرهای پروانه ای معمولا در سرویس گاز به کار میروند، به خصوص در مواردی که ولوهای سایز بزرگ با محرک های خودکار مورد نیاز است.

شیرهای پروانه ای را نمی توان در مواردی که نیاز به باز شدن کامل و بدون مانع است بکار گرفت. مزیت آنها اشغال فضای کمتر و وزن پایین نسبت به شیرهای پلاگ و توپی است.

انواع اتصال در شیرهای پروانه ای عبارت است از ویفری، لاگ تایپ و فلنجی. شیر پروانه ای ویفری بین دو فلنج نصب می شود. لازم است هر دو فلنج در جای خود قرار گیرند.

طراحی شیر پروانه ای نوع لاگ با رزوه هایی در اطراف محیط شیر است. مزیت این نوع طراحی  این است که میتوان یک فلنج را برداشت و شیر همچنان می تواند به منظور سرویس “بن بست” (Dead end) کار کند.

محصولات شیر پروانه ای کیستون

همانطور که در ابتدا عنوان شد، برند کیستون یکی از زیر مجموعه های هولدینگ امرسون است که تولیدات آن شامل انواع شیرها و اکچویتورها میباشد.

محصولات شیر پروانه ای کیستون طیف کاملی از شیرهای پروانه ای از کاربردهای عمومی تا مدل های مخصوص سرویس های شدید که برای کاربردهای ایزوله و شیر گاز کاربرد دارند را شامل میشود. این محصولات شامل شیرهای با سیت ارتجاعی برای عمر طولانی و قطعی کامل نشتی است.

شیرهای با کارایی بالای این برند با قابلیت تحمل دما از دمای برودتی تا 1500 درجه فارنهایت (815 درجه سانتی گراد) و فشار تا کلاس ASME 1500 (PN 260) است. شیرهای دو فلنجی در اندازه های تا NPS 120 (DN 3000) و شیرهای آستردار مناسب برای مایعات، گازها و دوغاب های بسیار خورنده هستند.

کاربردهای شیر پروانه ای کیستون شامل طیف وسیعی از جمله خودروسازی، سیستم های سوخت رسانی، صنایع غذایی و دارویی، دمنده ها، چیلرها، سیستم های خنک کاری آبی، فیلتراسیون، توزیع آب، کمپرسورها، سیستم های نمک زدایی و فرآوری فلزات را شامل میشود.

این محصولات دارای انواع اکچویتورهای الکتریکی، هندویل با جعبه دنده و اهرمی هستند.



معرفی شیر های پروانه ای keystone

شیر پروانه ای کیستون در طرح و مدل های مختلف تولید میشود که هر یک با توجه به شرایط فرآیندی و نوع سیال مورد استفاده قرار میگیرند. این برند دارای 61 مدل باترفلای ولو است که نام و اطلاعات برخی از این مدل ها به شرح زیر است

  • ParaSeal:

    شیر پروانه ای کیستون مدل ParaSeal دارای یک ترتیب مجرای دیسک، شفت و سیت ثابتی هستند که برای استفاده در سرویس های با فشار بالا و سرعت بالا طراحی شده‌اند و کارایی بسیار مقاومی خواهند داشت

  • 320/322 Resilient Seated:

    شیر پروانه ای مدل 322/320 یک شیر پروانه با سیت مقاوم و قیمت اقتصادی است که ابعاد آن بر اساس استانداردهای ISO می‌باشد.

  • OptiSeal Rsilent seated butterfly valve with powered actuator:

    شیر پروانه ای Keystone OptiSeal Figure 14/15/16/17 با سیت مقاوم  یک شیر پروانه ای است که همراه با یک اکچویتور یا عملگر قدرتی تکمیل شده است. این باترفلای ولو قابلیت تنظیم با استفاده از منبع تغذیه برق، اندازه، عملکرد و سایر ویژگی‌ها را داراست.

  • WINN Hi-Seal High Performance:

    شیرهای پروانه با عملکرد بالا سری Hi-Seal، در شرایط مختلف سرویس، از طریق یک درزبندی دوجهته و کارآمد، در یک طیف گسترده از شرایط سرویس، عملکرد بالا را ارائه می‌دهند.

  • HiLok:

    شیرهای پروانه با عملکرد بالا HiLok، از طریق یک درزبندی دوجهته و کارآمد، در جهت‌های دوطرفه از طریق یک درزبندی کارآمد عملکرد بالا را ارائه می‌دهند.

    مدل های شیر پروانه ای کیستون

    در ادامه به معرفی برخی دیگر از مدل های شیر پروانه ای کیستون اشاره خواهیم کرد:

  • HiLok High Performance
  • K-LOK® Series High Performance
  • Series GR
  • K-LOK Figure High Performance
  • Series 60
  • BrewSeal
  • OptiSeal F
  • V30/V32 High Performance
  • F634 Slurry Control Valve
  • Series V11

خرید شیر پروانه ای کیستون

برای خرید یک شیر پروانه ای کیستون مناسب باید موارد مختلفی شامل سایز شیر، جنس بدنه شیر، جنس دیسک، نوع سیت و آب بندی و همچنین نوع اکچویتور از نظر دستی یا اتوماتیک بودن را مد نظر قرار داد.

همانطور که توضیح دایم این شیرها در سرویس های مختلفی شامل سیال گازی، بخار، انواع مایعات دارای ذرات جامد و ویسکوز بالا و … دارای کاربرد میباشند. تمامی شرایط فرآیندی و نوع سیال و سایز خط لوله برای خرید یک شیر پروانه ای کیستون باید ملاحظه شوند.

انواع باترفلای ولوها از لحاظ عملکرد

این شیرها از نظر عملکرد به کلاس های کانونشنال (Conventional) و کارایی بالا (High Performance) تقسیم بندی میشوند.

شیرهای پروانه ای کانونشنال عمدتاً در سرویس های آب کم فشار و کاربردهای شیر گاز بکار میروند. در این شیرها سیت، دیسک و شفت در یک صفحه قرار دارند وسیت با تداخل مناسب بین دیسک و لاینر ارتجاعی (انعطاف پذیر) بدست می آید. مشخصات آب بندی این شیر ضعیف است و معمولاً نشتی رخ می دهد.

شیر پروانه ای با کارایی بالا ویژگی های آب بندی خوب و قطع کامل جریان را فراهم میکند. دیسک در اصل یک برش خارج از مرکز یک توپ است و مکانیسم بستن این شیر مانند یک شیر توپی است.

طراحی این شیرها دارای یک سیت اولیه از مواد ارتجاعی است و یک آب بندی ثانوی فلز به فلز را دارا هستند که آنها را “ایمن در برابر آتش” می کند. شیرهای پروانه ای با کارایی بالا در کلاس های فشاری تا ANSI 900 موجود هستند و می‌توانند در کاربردهایی که نیاز به قطع کامل دارند بکار میروند.



شیر پروانه‌ ای استیل

شیر پروانه ای چدنی

شیر پروانه ای تفلونی
