شیر پنوماتیک Omal

شیر پنوماتیکی Omal یکی از ولوهای محصول شرکت Omal میباشد. شرکت OMAL فعالیت خود را در سال 1981 و در ایتالیا آغاز کرد. این شرکت با هدف بهبود و ارتقای عملکرد کارخانه های تولید، انواع شیر و محرک را طراحی و تولید می کند و زمینه اتوماسیون فعالیت دارد.

توضیحات

شیر پنوماتیک Omal



شیر پنوماتیکی Omal یکی از ولوهای محصول شرکت Omal میباشد. شرکت OMAL فعالیت خود را در سال 1981 و در ایتالیا آغاز کرد. این شرکت با هدف بهبود و ارتقای عملکرد کارخانه های تولید، انواع شیر و محرک را طراحی و تولید می کند و در زمینه اتوماسیون فعالیت دارد.



شیر پنوماتیک چیست؟

شیر پنوماتیک نوعی ولو است که در موارد قطع و وصل یا ON/OFF بکار میرود. نوع ورودی این شیر هوای فشرده است و به طور مستقیم توسط خط هوا میتوانند کنترل میشوند. از این رو این شیرها در تقسیم بندی نوع خودکار قرار میگیرند.

مزیت اصلی این شیرها آن است که به طور مستقیم با هوای فشرده عمل میکنند و نیاز به عملگرهای نیوماتیکی ندارند. بنابراین بازده بیشتری نسبت به انواع دیگر شیرهای قطع و وصل دارند.



شیر پنوماتیک Omal



طرز عملکرد شیر پنوماتیک Omal

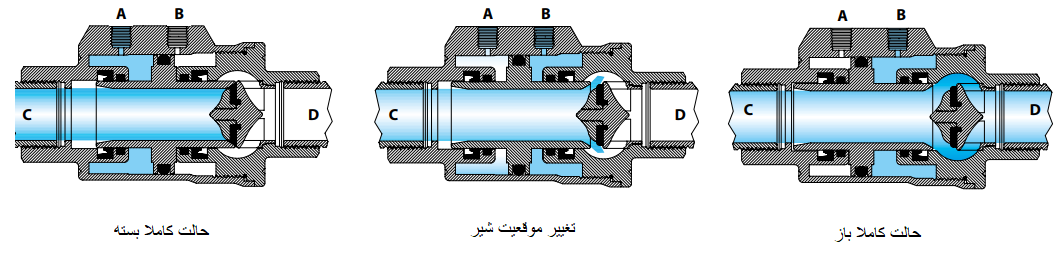

همانطور که بیان شد این شیرها با هوای متراکم کار میکنند. در داخل آنها یک پیستون وجود دارد و در دو سمت آن دو ورودی هوای فشرده وجود دارد که توسط آن پیستون حرکت میکند (نوع دابل اکت). با توجه به شکل طرز عملکرد این شیر به شرح زیر است:



طرز عملکرد شیر پنوماتیک Omal



یک شیر VIP (به طور انحصاری توسط OMAL تولید میشود) یک شیر خودکار مناسب است که هم دستگاه عبور جریان (بین لوله C-D) و هم دستگاه کنترل (A-B) را در بر می گیرد.

این شیر با حرکت داخلی پیستون توسط هوا کار می کند. پیستون در پایان حرکت خود روی آب بندی نشیمنگاه فشار می‌آورد یا از آن دور می‌شود و اجازه می‌دهد سیال عبوری جریان یابد یا جریان آن را متوقف کند.

از آنجایی که نشیمنگاه کاملاً آب بند است، فشار لازم برای حرکت پیستون کاملاً مستقل از فشار سیال است. در نهایت OMAL توانسته است محصولی با اشغال فضای کمتر و بادوام طراحی کند. فول بور بودن این شیر و دینامیک داخلی مترقی آن نیز حداقل افت فشار را ایجاد میکند.



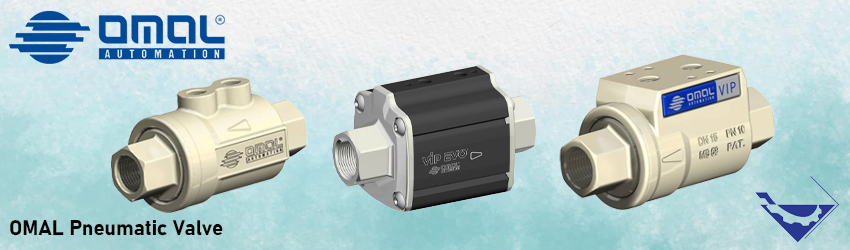

مدل های شیر پنوماتیک Omal سری VIP

پنوماتیک ولو Omal سری VIP شامل موارد زیر میشود:

VIP – Pneumatic Coaxial Valve

VIP (new model) – Pneumatic Coaxial Valve

VIP EVO PN40 / 580 psi

در قسمت های بعدی به معرفی هریک از آن ها میپردازیم.

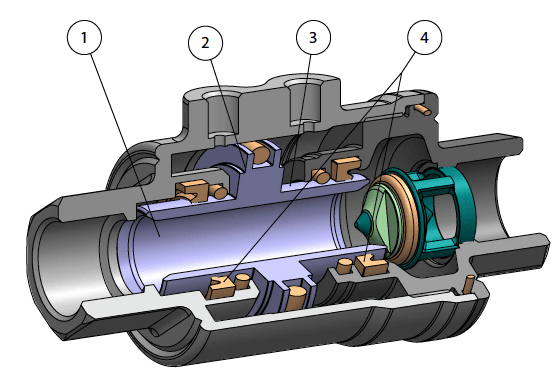

نیوماتیک ولو Omal مدل VIP – Pneumatic Coaxial Valve

این مدل از شیر پنوماتیک Omal دارای ویژگی های زیر میباشد.



 شیر پنوماتیک Omal نیوماتیک ولو



(1) قطر داخلی برابر با قطر پایپ

طراحی بهینه برای به حداکثر رساندن سرعت جریان



(2) محرک پنوماتیک یکپارچه در شیر

صرفه جویی در فضا (-60%) و کاهش هزینه ها



(3) پیستون با آبکاری نیکل (20-25 میکرون)

افزایش سختی سطح (400-550 HV) و متعاقبا سایش کمتر آب بندها



(4) سیلینگ لبه ها

سایش کمتر سیلینگ در مقایسه با اورینگ



وجود چندین متریال برای سیلینگ

حداکثر سازگاری با انواع مختلف سیالات بر اساس آب بندی



بدون قطعات متحرک خارجی

حداکثر ایمنی

نصب آسان



طول عمر طولانی

طول عمر 10 برابر بیشتر از یک شیر توپی، کاهش هزینه های نگهداری



مصرف هوای کمتر

مصرف هوا 80% کمتر در مقایسه با شیر فعال با محرک پنوماتیک SR، بنابراین بار کمتری روی کمپرسور وجود دارد. به عبارت دیگر امکان بکارگیری کمپرسور در سایز کوچکتر وجود دارد.



گواهی ATEX

نصب در محیط های انفجاری مجاز است



گواهی PED

مطابقت کامل با استانداردهای ایمنی اروپا برای تجهیزات تحت فشار

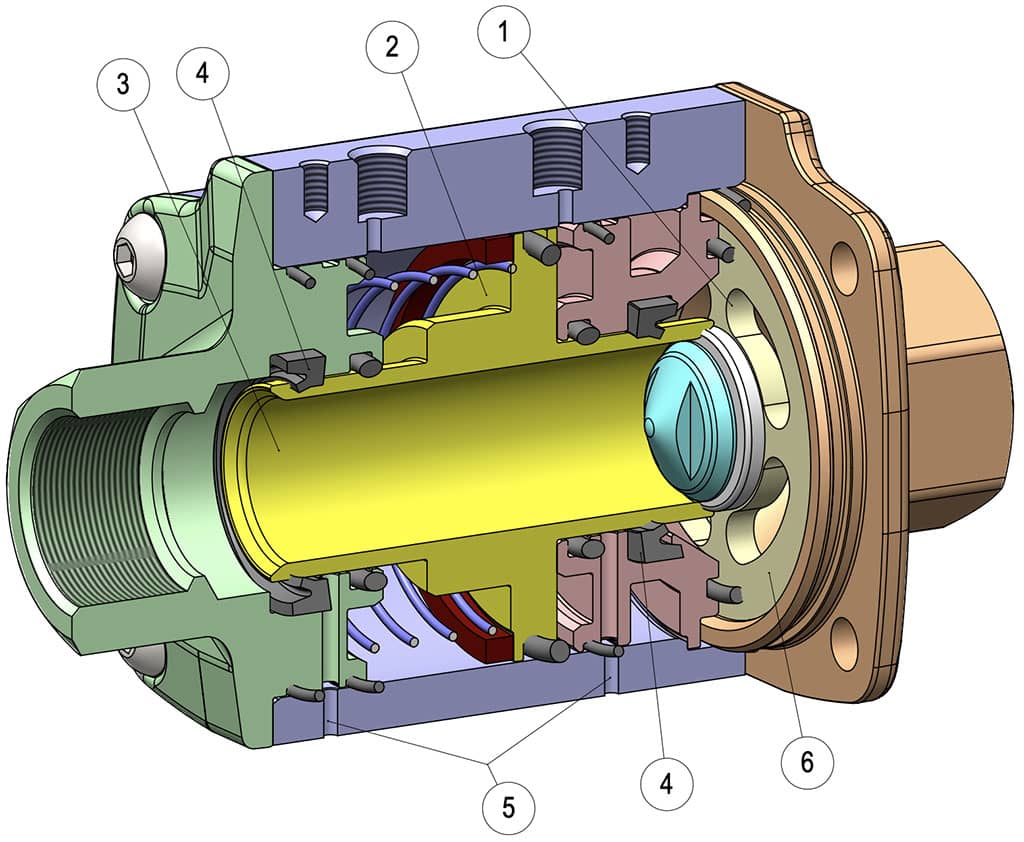

پنوماتیک ولو Omal مدل VIP EVO PN40 / 580 psi

این مدل از شیر پنوماتیک Omal علاوه بر ویژگی های مدل قبلی دارای ویژگی های زیر نیز میباشد.



شیر پنوماتیک Omal پنوماتیک ولو Omal



(5) سوراخ های بررسی نشتی سیلینگ

این سوراخ‌ها نشت نهایی را از آب‌بند لب نشان می‌دهند و از آسیب رساندن مایع رهگیری به سیستم تامین هوا جلوگیری می‌کنند.



(6) دیسک پشتیبانی نشیمنگاه

دیسک 316L S.S برای بهترین سازگاری شیمیایی



دارای گواهینامه SIL 3.

تضمین سطح بالایی از ایمنی عملکردی



مشخصات کلی شیر پنوماتیک Omal سری VIP

  • هر دوعملکرد دابل اکت و فنر برگشتی (بشکل نرمال باز یا بطور نرمال بسته) در سایزهای مختلف از 3/8 اینچ تا 2 اینچ موجود هستند.
  • جریان تک جهتی
  • انتهای پیچی GAS مطابق با استاندارد  EN 10226-1 Rp (ISO 7/1) – DIN 2999 و رزوه‌های NPT در صورت درخواست.
  • دینامیک بهبودیافته سیال موجب به حداقل رسیدن افت فشار میشود. نمودار فشار جریان را ببینید.
  • شیرهای VIP در هر موقعیت (افقی، عمودی یا مایل) قابل نصب هستند.
  • آنها را می توان با سیلینگ NBR، FKM یا EPDM بکار گرفت:

    – NBRمناسب برای هوا، گاز، روغن، آب و سایر سیالات

    – FKMکاملا مناسب برای اکثر مایعات. برای بخار نامناسب

    – EPDMکاملا مناسب برای آب گرم و بخار. نامناسب برای محصولات معدنی (روغن، گریس و غیره)

  • امکان بررسی موقعیت باز/بستن شیر توسط لیمیت سوئیچ های القایی (القای مغناطیسی)
  • کلاس نرخ نشتی VI مطابق با IEC 60534-4 (ANSI-FCI 70-2 class VI)



سیال کنترلی (هوای فشرده)

دما:

-20°C to 0°C

فشار:

3 bar min.- 8.5 bar max(spring return)

in Double Acting execution. 4,2 bar min.- 8.5 bar max



سیال عبوری از لوله

فشار ماکزیمم:

10 bar

دما:

NBR (also version with magnet): from -20°C to +80°C

EPDM and FKM without magnet: from -20°C to +150°C

EPDM and FKM with magnet: from -20°C to +90°C



تجهیز صنعت یکی از برترین وارد کنندگان و تامین کنندگان شیرآلات پایپینگی، انواع شیرهای قطع و وصل و کنترلی و شیرهای پنوماتیک از تمامی برند های معتبر می باشد. برای کسب اطلاعات بیشتر درخصوص محصولات و بازدید، لطفا با کارشناسان فروش ما تماس حاصل فرمایید.
