شیر کنترل جریان سر راهی اولوب

شیر کنترل جریان سر راهی اولوب (Oleoweb Inline Flow Control Valve) یا فلو کنترل اینلاین اولوب، جزو شناخته‌شده‌ترین تجهیزات مورد استفاده در مدارهای هیدرولیکی برای تنظیم و کنترل دبی سیالات است. این شیر با ایجاد محدودیت قابل تنظیم در مسیر عبور روغن، امکان کنترل سرعت حرکت عملگرهایی مانند جک‌های هیدرولیکی و هیدروموتورها را فراهم می‌کند و نقش مهمی در افزایش دقت، پایداری و ایمنی سیستم دارد.

شرکت ایتالیایی Oleoweb از تولیدکنندگان شاخص تجهیزات هیدرولیکی است که محصولات متنوعی در حوزه‌ی شیرهای کنترل جریان، فشار، قفل‌کن و کارتریجی عرضه می‌کند. فلو کنترل‌های سر راهی این شرکت نیز با دقت بالا و برای پاسخ به نیازهای متنوع صنایع، در مدل‌های مختلف یک‌طرفه، دوطرفه و همچنین نمونه‌های مچی (Barrel Type) تولید می‌شوند.

دیتاشیت و کاتالوگ شیر کنترل جریان سر راهی اولوب

شیوه عملکرد شیر کنترل جریان سر راهی اولوب

اساس عملکرد این شیر بر ایجاد یک گلوگاه قابل تنظیم (Needle Restriction) استوار است. با چرخاندن پیچ یا ولوم تنظیم، سطح مقطع عبور سیال تغییر می‌کند و در نتیجه دبی عبوری کنترل می‌شود. این کاهش یا افزایش دبی، مستقیماً بر سرعت حرکت سیلندر یا موتور هیدرولیکی اثر می‌گذارد.

در مدل‌های مجهز به شیر یک‌طرفه یا چک ولو (Check Valve)، جریان در یک جهت از مسیر قابل تنظیم عبور می‌کند اما در جهت مخالف از طریق شیر یک‌طرفه تقریباً بدون محدودیت عبور خواهد کرد. این ویژگی برای مدارهایی که نیاز به حرکت کنترل شده در یک جهت و بازگشت سریع در جهت دیگر دارند، بسیار کاربردی است. در مقابل، مدل‌های بدون چک ولو جریان را در هر دو سمت از طریق مسیر تنظیم شده عبور می‌دهند و بنابراین کنترل سرعت در هر دو جهت صورت می‌گیرد.

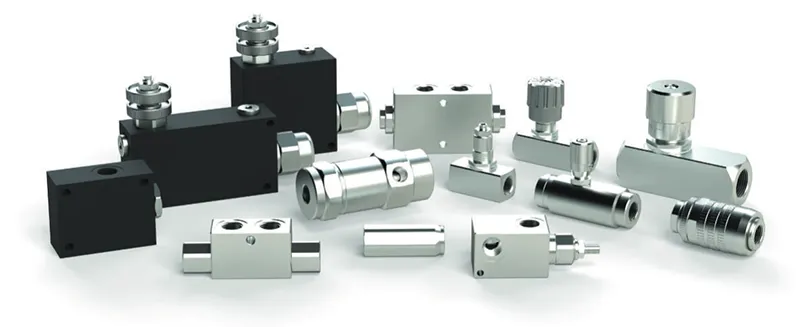

انواع شیر کنترل جریان سر راهی اولوب

با نیازهای متنوع سیستم‌های هیدرولیکی، شیرهای کنترل جریان سر راهی اولوب در مدل‌ها و پیکربندی‌های مختلف طراحی و تولید می‌شوند. تفاوت اصلی آن‌ها در نحوه‌ی کنترل جریان، وجود یا عدم وجود شیر یک‌طرفه و نوع نصب است. ویژگی‌هایی که هر سری را برای کاربردهای خاصی مانند کنترل سرعت جک‌های هیدرولیکی، هیدروموتورها یا مدارهای دارای نیاز به عبور آزاد سیال در یک جهت مناسب می‌سازد.

فلو کنترل سر راهی یک‌طرفه با چک ولو (سری STUF)

این خانواده یکی از پرکاربردترین محصولات Oleoweb محسوب می‌شود. در این مدل، کنترل دبی تنها در یک جهت انجام می‌شود و در جهت مخالف، چک ولو اجازه عبور آزادانه روغن را می‌دهد. این ویژگی برای کنترل سرعت رفت یا برگشت جک‌ها بسیار مناسب است.

فلو کنترل سر راهی دوطرفه بدون چک ولو (سری STBF)

در سری STBF، محدودیت جریان در هر دو جهت اعمال می‌شود و چک ولو وجود ندارد. این ساختار باعث می‌شود سرعت حرکت عملگر در هر دو مسیر رفت و برگشت قابل تنظیم باشد.

فلو کنترل مچی (سری VURF)

این سری دارای طراحی استوانه‌ای و ابعاد فشرده بوده و معمولاً در فضاهای محدود یا مدارهایی که نیاز به نصب جمع‌وجور دارند استفاده می‌شود. بسیاری از مدل‌های این خانواده نیز دارای چک ولو داخلی هستند.

مدل‌های جبران‌شده فشار (Pressure Compensated)

علاوه بر مدل‌های فوق، Oleoweb در برخی بازارها شیرهای کنترل جریان جبران‌کننده فشار نیز عرضه می‌کند که با تغییرات فشار بار، دبی خروجی را تا حد زیادی ثابت نگه می‌دارند و برای کاربردهای دقیق‌تر مناسب هستند.

جدول مشخصات فنی شیر کنترل جریان سر راهی اولوب

سری‌های مختلف شیر کنترل جریان سر راهی اولوب از نظر ویژگی‌ها با هم تفاوت دارند. به همین دلیل، بررسی مشخصات فنی پیش از انتخاب و خرید این تجهیزات اهمیت زیادی پیدا می‌کند. در جدول زیر، مهم‌ترین مشخصات خانواده‌های اصلی این فلو کنترل بیان شده است.

جدول مشخصات فنی سری STUF

سری STUF با داشتن شیر یک‌طرفه، امکان تنظیم دبی در یک جهت و عبور آزاد سیال در جهت مخالف را فراهم می‌کند. جدول زیر، مشخصات فنی مدل‌های متداول این سری را بر اساس اطلاعات سازنده نشان می‌دهد.

جدول مشخصات فنی سری STBF

مزایای شیر کنترل جریان سر راهی اولوب

پیش از انتخاب یک شیر کنترل جریان، آشنایی با مزایای آن اهمیت زیادی دارد. محصولات Oleoweb به دلیل کیفیت ساخت بالا و طراحی مهندسی‌شده، مزایای متعددی ارائه می‌کنند.

• کیفیت ساخت بالا: بدنه‌ی فولادی مقاوم و قطعات داخلی سخت‌کاری‌شده دوام بالایی در شرایط صنعتی ایجاد می‌کنند.
• تنظیم دقیق دبی: امکان کنترل نرم و تدریجی جریان، تنظیم سرعت عملگرها را ساده‌تر می‌کند.
• تحمل فشار کاری زیاد: بسیاری از مدل‌ها تا ۴۰۰ بار فشار کاری را پشتیبانی می‌کنند.
• تنوع ابعاد و ظرفیت: وجود سایزهای مختلف از ۱/۸ تا ۱½ اینچ، انتخاب مناسب برای مدارهای گوناگون را امکان‌پذیر می‌کند.
• نصب آسان: طراحی سر راهی باعث می‌شود شیر مستقیماً در مسیر لوله یا شیلنگ نصب شود.
• قابلیت استفاده در کاربردهای مختلف: از ماشین‌آلات سبک تا تجهیزات صنعتی سنگین می‌توان از این شیرها استفاده کرد.

کاربردهای شیر کنترل جریان سر راهی اولوب

به دلیل تنظیم دقیق دبی سیال و کنترل سرعت عملگرهای هیدرولیک، شیر کنترل جریان سر راهی اولوب در طیف گسترده‌ای از تجهیزات و ماشین‌آلات صنعتی کاربرد یافته است. مهم‌ترین کاربردهای آن به‌صورت زیر است:

• کنترل سرعت جک‌های هیدرولیکی: جلوگیری از حرکت ناگهانی و ایجاد حرکت یکنواخت.
• تنظیم سرعت هیدروموتورها: مناسب برای کنترل دور موتورهای هیدرولیکی در تجهیزات صنعتی.
• ماشین‌آلات راهسازی و عمرانی: بیل مکانیکی، لودر، جرثقیل و سایر ماشین‌آلات متحرک.
• پرس‌های هیدرولیکی: تنظیم دقیق سرعت کورس و بهبود کیفیت عملیات.
• ماشین‌آلات کشاورزی: کنترل حرکت عملگرهای هیدرولیکی در ادوات مختلف.
• تجهیزات تولیدی و خطوط اتوماسیون: ایجاد حرکت کنترل‌شده و کاهش ضربه‌های هیدرولیکی.
• سیستم‌های انتقال مواد و بالابرها: تنظیم سرعت عملکرد برای افزایش ایمنی و کاهش استهلاک.

نکات انتخاب فلو کنترل سر راهی اولوب

برای انتخاب صحیح این شیر باید پارامترهای مختلفی بررسی شوند به‌ویژه اینکه تهیه‌ی تجهیز نامناسب می‌تواند باعث افت فشار بیش از حد، کاهش راندمان یا ناپایداری عملکرد سیستم شود.

• حداکثر دبی مورد نیاز مدار
• فشار کاری سیستم
• نوع سیال هیدرولیکی
• سایز اتصالات
• نیاز یا عدم نیاز به چک ولو
• دقت مورد انتظار در کنترل سرعت
• شرایط دمایی و محیط کاری

خرید فلو کنترل سر راهی اولوب؛ مدیریت دقیق دبی هیدرولیک

شیر کنترل جریان سر راهی اولوب یا فلو کنترل سر راهی اولوب یکی از اجزای کلیدی مدارهای هیدرولیکی برای مدیریت دبی و کنترل سرعت عملگرها است. تنوع بالای محصولات این شرکت در سری‌های متنوعی مانند STUF و STBF و VURF، امکان انتخاب مناسب برای کاربردهای مختلف را فراهم کرده است.

مزیت‌هایی از جمله برخورداری از فشار کاری بالا، کیفیت ساخت مطلوب، قابلیت تنظیم دقیق و وجود مدل‌های یک‌طرفه و دوطرفه هم باعث شده که این محصولات در صنایع مختلف مانند ماشین‌سازی، راهسازی، کشاورزی و اتوماسیون صنعتی کاربرد گسترده داشته باشند. امکان استعلام قیمت و خرید این محصول در تجهیز صنعت فراهم شده است.
