شیر کنترل جهت برقی ایتون ویکرز

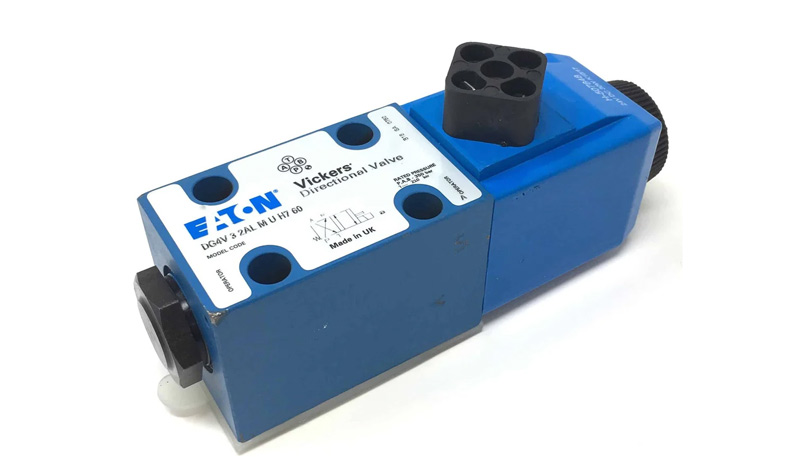

شیر برقی کنترل جهت هیدرولیک ایتون ویکرز (Eaton Vickers) یکی از شناخته‌شده‌ترین و پرکاربردترین شیرهای هیدرولیک صنعتی در جهان است که برای کنترل مسیر حرکت روغن در سیستم‌های هیدرولیک طراحی شده است. این شیرها که اغلب با سری‌های معروف DG4V-3 و DG4V-5 شناخته می‌شوند، به دلیل دقت عملکرد، طول عمر بالا، سرعت پاسخ مناسب و قابلیت اطمینان زیاد، در صنایع مختلفی مانند ماشین‌آلات صنعتی، پرس‌های هیدرولیک، خطوط تولید، ماشین‌آلات راه‌سازی، تجهیزات دریایی و سیستم‌های اتوماسیون مورد استفاده قرار می‌گیرند.

برند ایتون (Eaton) و سری معروف ویکرز (Vickers) سال‌هاست که در حوزه‌ی تجهیزات هیدرولیک صنعتی به عنوان یکی از استانداردهای بازار شناخته می‌شوند و محصولات آن‌ها در بسیاری از سیستم‌های هیدرولیک سنگین و حساس به کار گرفته می‌شود. همچنین پس از انتقال بخشی از محصولات هیدرولیک ویکرز به دافنوس (Danfoss)، این شیرها همچنان با همان استانداردها و سازگاری کامل تولید می‌شوند.

برای دریافت دیتاشیت این محصول از لینک زیر استفاده کنید:

کاتالوگ شیر برقی کنترل جهت ایتون ویکرز

شیر کنترل جهت برقی Eaton Vickers چیست؟

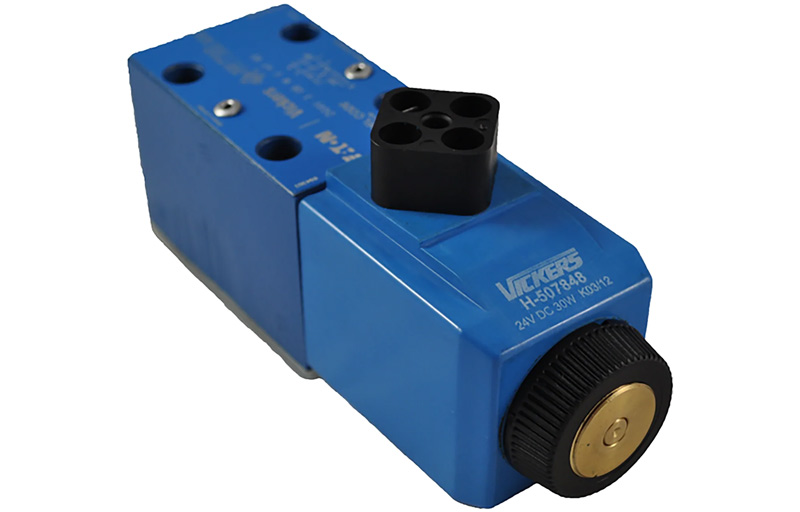

شیر کنترل جهت برقی Eaton Vickers نوعی شیر هیدرولیکی سلونوئیدی (Solenoid Operated Directional Valve) است که وظیفه‌ی آن هدایت، قطع یا تغییر مسیر جریان روغن در مدار هیدرولیک می‌باشد. عملکرد این شیر از طریق تحریک بوبین برقی انجام می‌شود و با جابه‌جایی اسپول داخلی، مسیر عبور روغن بین پورت‌های مختلف تغییر می‌کند.

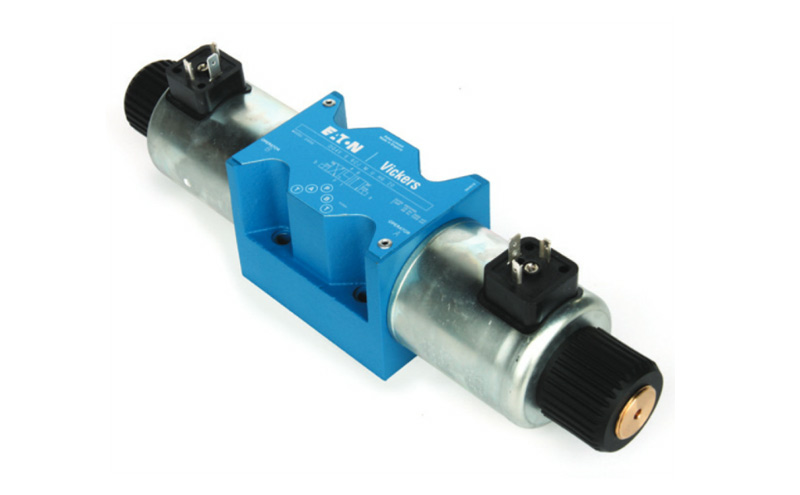

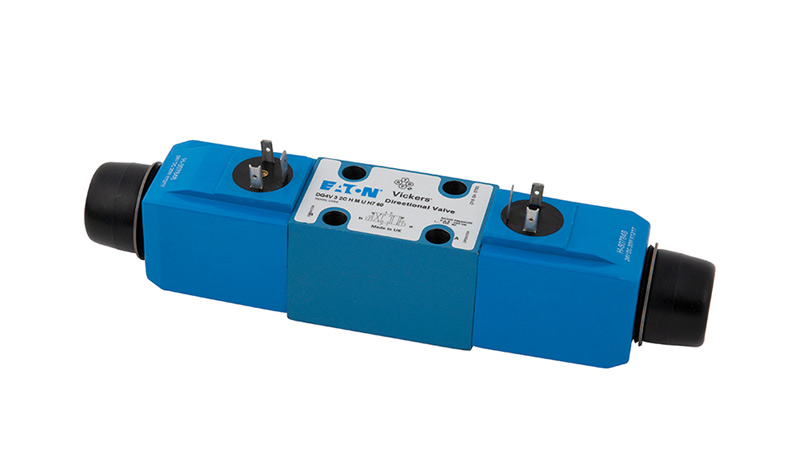

این شیرها معمولاً به صورت ۴/۲ یا ۴/۳ طراحی می‌شوند و در مدل‌های مختلفی از نظر نوع اسپول، ولتاژ بوبین، سایز نصب و ظرفیت دبی عرضه می‌گردند.

ویژگی‌های شیر کنترل جهت برقی Eaton Vickers

شیرهای کنترل جهت برقی Eaton Vickers به دلیل کیفیت ساخت بالا، عملکرد دقیق و دوام طولانی، در بسیاری از سیستم‌های هیدرولیک صنعتی مورد استفاده قرار می‌گیرند.

این نوع شیر برقی با طراحی مهندسی‌شده و تنوع مدل، امکان کنترل دقیق مسیر جریان روغن را فراهم کرده و برای کاربردهای سبک تا سنگین صنعتی مناسب هستند. مهم‌ترین ویژگی‌های این شیرهای هیدرولیک به شرح زیر است.

کیفیت ساخت صنعتی و دوام بالا

بدنه‌ی این شیرها از آلیاژهای مقاوم ساخته شده و برای کارکرد مداوم در فشارهای بالا طراحی شده‌اند. طراحی دقیق اسپول و بدنه باعث کاهش نشتی داخلی و افزایش طول عمر شیر می‌شود.

عملکرد سریع و دقیق

شیرهای سری DG4V دارای زمان پاسخ سریع هستند و می‌توانند در بازه‌ای حدود ۲۵ تا ۵۰ میلی‌ثانیه عمل کنند که برای سیستم‌های صنعتی سریع و اتوماسیون اهمیت زیادی دارد.

سازگاری با استانداردهای جهانی

این شیرها مطابق استاندارد ISO 4401 و CETOP تولید می‌شوند و به همین دلیل امکان جایگزینی آسان آن‌ها با بسیاری از شیرهای هیدرولیک برندهای دیگر وجود دارد.

تنوع در نوع اسپول و بوبین

مدل‌های مختلفی از اسپول شامل سنتر بسته، سنتر باز، تاندم سنتر و فلوئت سنتر برای این شیرها وجود دارد تا بتوان متناسب با نوع مدار هیدرولیک، بهترین گزینه را انتخاب کرد. همچنین بوبین‌ها در ولتاژهای AC و DC مختلف عرضه می‌شوند.

قابلیت کار در فشار بالا

بسته به مدل، فشار کاری این شیرها می‌تواند تا حدود ۳۵۰ بار برسد که آن‌ها را برای کاربردهای سنگین صنعتی مناسب می‌کند.

کاربردهای شیر کنترل جهت برقی Eaton Vickers

شیرهای کنترل جهت Eaton Vickers در طیف وسیعی از صنایع و تجهیزات مورد استفاده قرار می‌گیرند، از جمله:

• ماشین‌آلات صنعتی و خطوط تولید
• پرس‌های هیدرولیک
• دستگاه‌های تزریق پلاستیک
• تجهیزات فولاد و ریخته‌گری
• ماشین‌آلات راه‌سازی و معدنی
• سیستم‌های دریایی و Offshore
• تجهیزات CNC
• توربین‌ها و تجهیزات نیروگاهی
• سیستم‌های هیدرولیک موبایل و صنعتی

نحوه عملکرد شیر کنترل جهت برقی Eaton Vickers

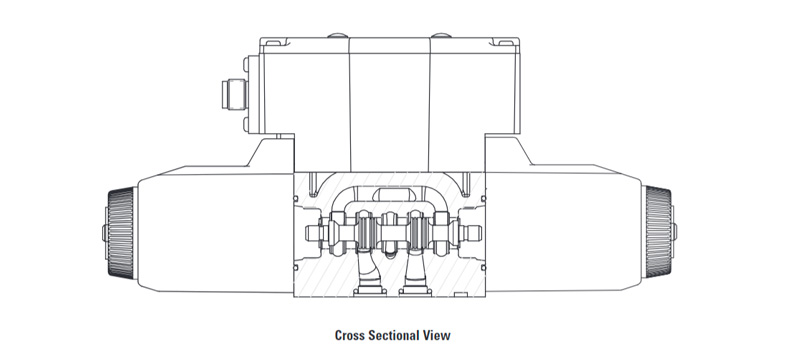

در این شیرها با اعمال جریان برق به بوبین سلونوئید، میدان مغناطیسی ایجاد می‌شود و هسته داخلی حرکت می‌کند. این حرکت باعث جابه‌جایی اسپول داخل شیر شده و مسیر عبور روغن بین پورت‌های P، T، A و B تغییر می‌کند.

در مدل‌های فنر برگشت (Spring Centered)، پس از قطع برق، فنر داخلی اسپول را به موقعیت اولیه بازمی‌گرداند. نوع طراحی اسپول تعیین می‌کند که در وضعیت وسط، جریان روغن چگونه هدایت شود.

جدول مشخصات فنی شیر کنترل جهت برقی Eaton Vickers

مزایای استفاده از شیر کنترل جهت برقی Eaton Vickers

استفاده از شیر کنترل جهت برقی Eaton Vickers می‌تواند باعث افزایش دقت، پایداری و راندمان سیستم هیدرولیک شود. طراحی صنعتی، کیفیت ساخت بالا و عملکرد قابل اعتماد این شیرها، آن‌ها را به یکی از گزینه‌های محبوب در بسیاری از کاربردهای صنعتی تبدیل کرده است.

قابلیت اطمینان بالا

این شیرها برای کار مداوم در محیط‌های صنعتی طراحی شده‌اند و عملکرد پایداری در شرایط سخت دارند.

کاهش افت فشار

طراحی داخلی بهینه باعث کاهش افت فشار و افزایش راندمان سیستم هیدرولیک می‌شود.

نگهداری آسان

ساختار ماژولار و استاندارد بودن قطعات، تعمیر و نگهداری شیر را ساده‌تر می‌کند.

تنوع گسترده مدل‌ها

وجود مدل‌های متعدد از نظر سایز، اسپول و نوع بوبین باعث می‌شود بتوان شیر مناسب هر کاربرد را انتخاب کرد.

نکات انتخاب شیر کنترل جهت Eaton Vickers

انتخاب صحیح شیر کنترل جهت Eaton Vickers نقش مهمی در عملکرد پایدار و راندمان سیستم هیدرولیک دارد. توجه به عواملی مانند دبی، فشار کاری، نوع اسپول و ولتاژ بوبین می‌تواند از بروز مشکلات عملکردی جلوگیری کرده و عمر تجهیزات را افزایش دهد.

انتخاب سایز مناسب

باید متناسب با دبی سیستم، سایز مناسب شیر انتخاب شود؛ برای مثال DG4V-3 برای دبی‌های متوسط و DG4V-5 برای دبی‌های بالاتر مناسب‌تر است.

توجه به نوع اسپول

نوع اسپول در عملکرد مدار اهمیت زیادی دارد و باید مطابق طراحی سیستم انتخاب شود.

بررسی ولتاژ بوبین

ولتاژ بوبین باید با سیستم برق دستگاه سازگار باشد تا از آسیب به بوبین جلوگیری شود.

توجه به فشار کاری

فشار کاری شیر باید بیشتر یا برابر حداکثر فشار مدار هیدرولیک باشد.

کیفیت عملکرد با خرید شیرهای Eaton Vickers

شیر کنترل جهت برقی Eaton Vickers یکی از تجهیزات پرکاربرد و قابل اعتماد در سیستم‌های هیدرولیک صنعتی است که به دلیل کیفیت ساخت بالا، عملکرد دقیق، تنوع مدل و طول عمر مناسب، در صنایع مختلف به‌عنوان گزینه‌ای حرفه‌ای و قابل اعتماد مورد استفاده قرار می‌گیرد. این شیرها با بهره‌گیری از طراحی استاندارد و قابلیت کار در فشار و دبی بالا، می‌توانند کنترل دقیق جریان روغن را در مدارهای هیدرولیکی فراهم کنند.

سازگاری آن‌ها با استانداردهای جهانی باعث شده در پروژه‌های صنعتی بزرگ و سیستم‌های حساس هیدرولیکی کاربرد فراوانی داشته باشند. موضوعی که نقدهای کاربران و تکنسین‌های حوزه‌ی هیدرولیک نیز آن را تأیید می‌کند.

انتخاب صحیح مدل شیر بر اساس فشار کاری، دبی سیستم، نوع اسپول و ولتاژ بوبین، تأثیر زیادی بر عملکرد و راندمان مدار هیدرولیک دارد. به همین دلیل، بررسی مشخصات فنی و شرایط کاری سیستم پیش از خرید، اهمیت زیادی دارد تا بتوان بهترین مدل شیر کنترل جهت Eaton Vickers را متناسب با نیاز صنعتی انتخاب کرد.
