چک ولو کستل

توضیحات

یکی از برندهای بسیار متداول و رایج در سیستم های تبریدی در صنایع شیر های یکطرفه یا چک ولو کستل میباشد. بیشترین کاربرد این شیرها در سیکل های تبرید، سردخانه فریونی یا چیلر تراکمی در خط مایع، خط مکش و خط گاز داغ می باشد.

در این صفحه یه معرفی شیر یکطرفه یا چک ولو کستل ایتالیا میپردازیم و مشخصات فنی انواع این شیر را تشریح خواهیم کرد. اما پیش از آن به معرفی شیر یکطرفه و ساختار و عملکرد آن میپردازیم:

چک ولو یا شیر یکطرفه (Check Valve)، یکی از انواع شیرآلات پایپینگ میباشند که برای کنترل خودکار جریان سیال در مسیر خط لوله و بدون نیاز به اپراتور یا اعمال نیروی خارجی مورد استفاده قرار میگیرد.

شیرهای یکطرفه که با نام های دیگر همچون شیرهای خودکار یا غیرقابل بازگشت NRV (non-returning valve) نیز شناخته می شوند، برای جلوگیری از جریان برگشتی (جریان معکوس) سیالات در خط لوله و به عنوان یک تجهیز مهم و ضروری جهت جلوگیری از آسیب به تجهیزات خط لوله (مانند پمپ) طراحی و تولید می شوند.

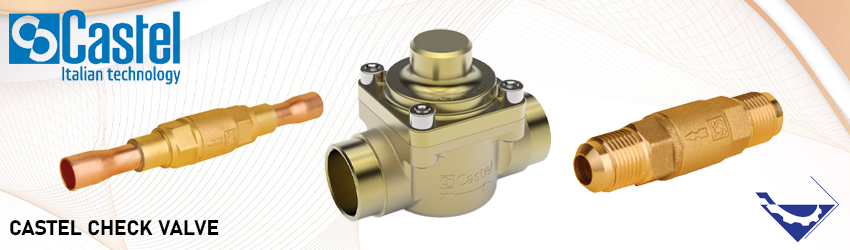

انواع چک ولو کستل | انواع شیر یکطرفه کستل



شیر یکطرفه کستل تنها از یک جهت که با یک علامت پیکان (فلش) روی بدنه شیر حک شده است اجازه عبور جریان سیال را می دهند. هنگامی که سیال از چک ولو عبور میکند، امکان بازگشت دوباره به مسیر خط لوله وجود نداشته و پس از عبور سیال از یک جهت، مسیر بازگشت مسدود خواهد شد.

مشخصات فنی چک ولو کستل

چک ولو کستل نوعی شیر یکطرفه میباشد که جهت جلوگیری از برگشت سیال در خطوط مورد استفاده میباشد. به عبارتی دیگر شیر یک طرفه کستل قابل استفاده در انواع سیستم های تبرید و تجهیزات صنعتی که جریان سیال در جهت معکوس برای آن نامطلوب باشد مورد استفاده میباشد.

  • رنج دمایی : از 40- تا 150+ درجه سانتی گراد
  • فشار کاری : تا 45bar
  • جنس بدنه : برنج نورد گرم سری ST-UNI EN 12165 – CW 617N
  • فنر : فولاد ضد زنگ
  • متریال سیت : گسکت لاستیک کلوروپرن

این چک ولو از نظر نوع اتصال به دو نوع جوشی و مهره ای تقسیم میشود که مشخصات آن را در جدول زیر مشاهده میکنید:

نوع اتصالسایزکد قطعه
مهره ای"1/43112/2
مهره ای"3/83112/3
مهره ای"1/23112/4
مهره ای"5/83112/5
مهره ای"3/43112/6
جوشی"7/83122/7
جوشی"1.1/83122/9
جوشی"1.3/83122/11
جوشی"1.5/83122/13
جوشی"2.1/83122/17
جوشی"1/23130/4
جوشی"5/83130/5
جوشی"3/83132/3
جوشی"7/83132/7
جوشی"1.1.83142/9
جوشی"1.3/83142/11
جوشی"1.5/83142/13
جوشی"2.1/83142/17
جوشی"2.5/83142/21
جوشی"3.1/83142/25



ویژگی های چک ولو کستل

  1. چک ولو کستل قابلیت کارکرد در اکثر سیستم های تبرید و تهویه مطبوع با مبرد های زیر را دارد: R22 :HCFC R134a, R404A, R407C, R410A, R507 :HFC, R1234ze, R448A, R449A, R450A, R452A, R513A :HFO and HFO/HFC blends
  2. قابلیت نصب مدل های 3120 و 3140 در خطوط لوله افقی
  3. قابلیت نصب مدل 3130 در خط لوله افقی، شیب دار و خطوط لوله عمودی با جریان رو به بالا

ملاحظات نصب شیر یکطرفه کستل

چک ولو کستل با فایبرگلاس چند لایه و گسکت های PTFE حساسیت بالایی نسبت به گرد و خاک و ذرات دارند. به همین جهت قبل از نصب این شیرها باید از تمیز بودن سیستم تبرید اطمینان حاصل کنیم.

همچنین در مورد انواع اتصال جوشی ضروری است که در درجه اول از فیلری با حداقل 5 درصد نقره و با نقطه ذوب پایین تر استفاده شود تا دمای بالا به بدنه شیر آسیب نزند. ضمن اینکه تماس مستقیم بین شعله و بدنه چک ولو کستل نیز ممکن است عملکرد صحیح دستگاه را به خطر بیندازد.

خرید چک ولو کستل

تجهیز صنعت یکی از تامین کنندگان و وارد کنندگان انواع تجهیزات پایپینگ و انواع شیرآلات صنعتی میباشد. انواع شیر یکطرفه، شیر توپی، شیر پروانه ای و کنترل ولو در سایزها و متریال های مختلف قابل در انبار این شرکت موجود میباشد.

چک ولو کستل ایتالیا، شیر یکطرفه یورک، انواع شیر یکطرفه میراب، فاراب و سایر برندهای معتبر داخلی و خارجی موجود میباشد. برای استعلام قیمت و مشاوره فنی با کارشناسان فروش ما تماس حاصل فرمایید.
