فتوسل مشعل زیمنس QRA2

فتوسل چیست؟

فتوسل یا چشم الکتریکی، تجهیزاتی هستند که برای کنترل مقدار مشخص سوخت در مشعل های گاز سوز یا گازوئیلی مورد استفاده قرار میگیرند.

فتوسل مشعل زیمنس QRA2

برای عملکرد صحیح یک فتوسل باید آن را درون یک محفظه قرار داد و سپس محفظه را به بدنه مشعل طوری قرار داد که محتویات داخلی دیگ و شعله برای فتوسل قابل رویت باشد.

معمولآ فتوسل ها از صفحاتی با سایز کوچک و از جنس سرامیکی تولید میشوند و در آنها از عناصری مثل ژرمانیوم یا سیلیسیوم که از ویژگی نیمه رسانایی برخوردار هستند استفاده شده است.

این ویژگی نیمه رسانایی سبب خواهد شد تا با تابیدن نور و شعله، در حباب شیشه ای آنها ولتاژ الکتریکی ایجاد خواهد شد. (الکترون های مدار آنها تحریک میگردد و جریان الکتریسیته را از خود عبور میدهند.

همین ولتاژ و باعث عمل کردن یک کنتاکت الکتریکی خواهد شد. و یک وضعیت روشن، خاموش خواهد شد یا وضعیت خاموش به روشن تغییر وضعیت خواهد داد. فتوسل ها پس از یک زمان مشخص بعد از رویت جرقه شروع بکار می کنند و در کنترل مشعل گازی قرار می گیرند

به عبارتی دیگر فتوسل ها به منظور ارائه فرمان به رله مشعل های گاز سوز، پس از تشکیل شعله و احتراق به منظور جلوگیری از انباشت سوخت در داخل کوره دیگ و احتمال بروز انفجار مورد استفاده قرار میگیرند.

انواع مشعل

مشعل ها از سوخت های مختلفی برای عملیات احتراق استفاده می کنند که این موجب کارکردهای خاص هر کدام از آنها شده است. مشعل ها از نظر سوخت گیری به چهار گروه زیر تقسیم می شوند:

  • گاز سوز: این مشعل ها سوختشان ازگاز شهری تامین می شود که میزان آن با شیر برقی گازی قابل تنظیم است.
  • گازوئیلی: در این نوع مشعل ها منبع سوخت، گازوئیل می باشد.
  • دوگانه سوز: این نمونه سوختشان ترکیبی از دو حالت قبل است( گاز و گازوئیل) و بیشترین کاربرد آنها در کارخانه ها، مجتمع های اداری و مسکونی است.
  •  مازوت سوز: یکی از بهترین نمونه های مشعل است که نصب آن آسان بوده و بسیار ایمن می باشد. کاربردهای آن بیشتر در صنعت و کارخانه های تولید مواد خوراکی میباشد.



فتوسل مشعل زیمنس QRA2:

در فتوسل زیمنس مدل QRA2 دو سر مارپیچ آغشته به سولفید کادمیوم که به نور حساس وجود دارد که توسط دو رشته سیم به پایه رله مشعل متصل شده و این مجموعه درون یک محفظه شیشه ای قرار دارد.

درصورت عدم تابش نور به این مجموعه مقاومت الکتریکی آن بالا خواهد رفت و جریان الکتریسیته از آن عبور نمیکند.

اما در حالت برعکس هرگاه نور به آن می تابد مقاوت الکتریکی آن کاهش و مسیر جریان الکتریسیته برقرار خواهد شد.

بنابراین وقتی مشعل روشن است فتوسل نور را دریافت کرده و مقاومت مارپیچ کاهش می یابد. و در نتیجه جریان القایی ضعیفی در مدار رله برقرار می شود. وهنگامی که مشعل خاموش می شود و برقی به فتوسل نمی رسد مقاومت الکتریکی مارپیچ بالا میرود و جریانی به پایه دو رله نمی رسد.

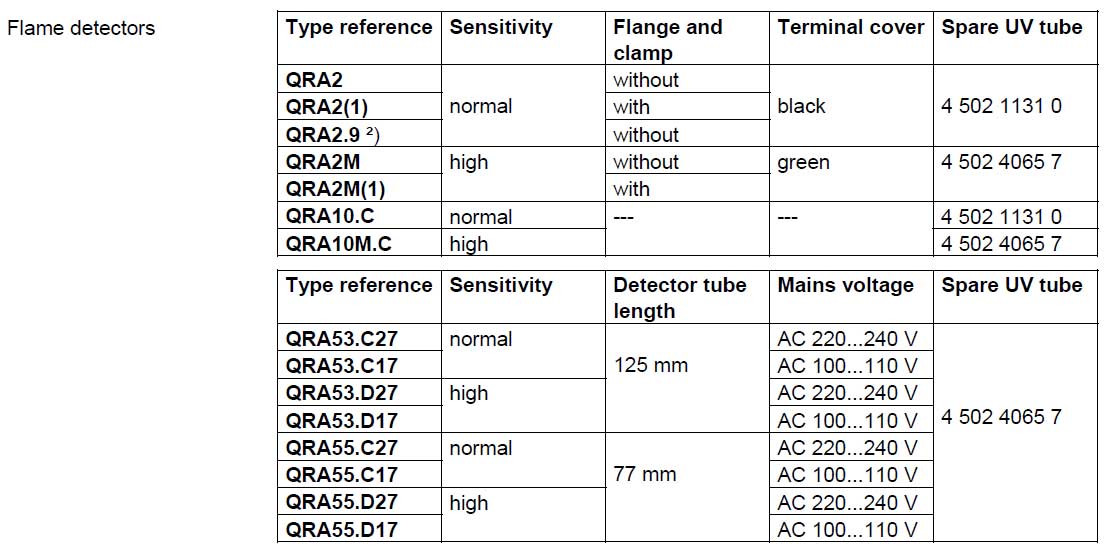

در ادامه جدمل مشخصات فنی فتوسل زیمنس سری QRA را مشاهده میکنید:

مشعل زیمنس مدل QRA2  1

مشخصات فنی فتوسل :

فتوسل مشعل SIEMENS مدل QRA2 تولید کشور آلمان میباشد. فتوسل زیمنس مدل QRA2 با تشخیص اشعه فرابنفش (uv) فعال میشود. دمای کاری مناسب برای عملکرد این فتوسل دمای 20- تا 60 درجه سانتیگراد می باشد.

حساسیت این فتوسل در تمام مدل ها نرمال میباشد. ولتاژ کاری این فتوسل 220 ولت می باشد. حداکثر سیگنال خروجی این دستگاه (µA)600 و حداقل سیگنال خروجی مجاز (µA) 16 میباشد. این فتوسل در مدل های بدون اتصال و با اتصال فلنجی یا کلمپی موجود میباشد

بدنه این تجهیز از آلومینیوم میباشد و دارای درجه حفاظت بدنه IP54 میباشد.



تجهیزصنعت تامین کننده و وارد کننده انواع تجهیزات مشعل های گاز سوز و گازوئیلی میباشد. انواع فتوسل یا چشم الکتریکی، نازل مشعل و رله مشعل از معتبر ترین برند های دنیا مانند زیمنس، هانیول، دانفوس و کروم شرودر قابل تامین میباشد. شما میتوانید برای کسب اطلاعات بیشتر در مورد قیمت ها و مشاوره فنی با کارشناسان فنی و فروش ما در تماس باشید.
