لاک آپ ولو YT 400

توضیحات

لاک آپ ولو YT 400 در مواردی استفاده می شوند که خرابی در سیگنال خط هوا (Air Supply Failure) در سیستم های نیوماتیکی رخ می دهد. و عملکرد آن بر اساس افت فشار در سیگنال ورودی است. زمانی که فشار در پورت سیگنال دارای مقداری کمتر از میزان SET POINT به وسیله فشار فنری قابل تنظیم باشد، پروت های کنترلی توسط شیر بسته شده و مدار پایین دست (Downstream) ایزوله می شود.

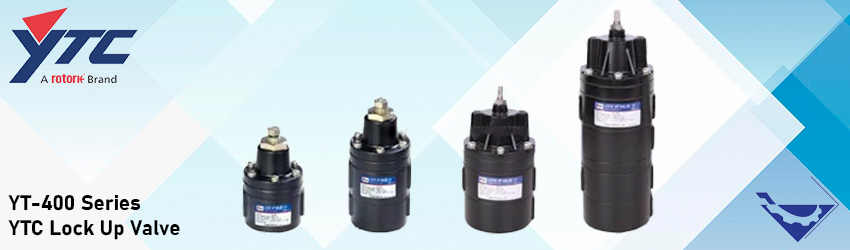

لاک آپ ولو  Y 400

لاک آپ ولو Rotork YTC YT-400

این سری از محصولات لاک آپ ولو Rotork متشکل از دو دیافراگم بالا و پایین میباشد. و دارای پورت ورودی، پورت سیگنال (Signal)، پورت خروجی (Output) و ونت (Vent) است.

زمانی که فشار پورت سیگنال بیشتر از حد تعیین SET POINT توسط مکانیزم فنر است، دیافراگم بالایی به بالا می رود، پوزت ونت شروع به تخلیه می کند و متعابا دیافراگم پایین به همراه دیسک رو به پایین فشرده شده و خط هوا باز می شود. همین مکانیزم به صورت عکس جهت CLOSE شدن خط هوا استفاده می شود.

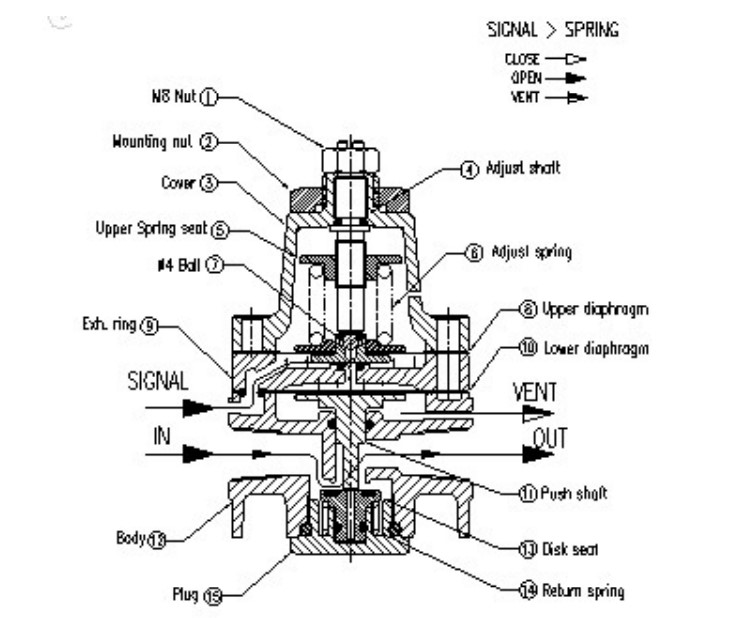

اجزای داخلی لاک آپ ولو YT 400



عملکرد در Rotork YTC YT-400

این محصول برای انواع عملگرهای فنر برگشتی (Spring Return) و دابل اکت (Double Act) کابرد دارد. و سری S در شماره تولید آن ها به منظور نمایش کاربرد در عملگرهای فنر برگشتی است. و سری D که دارای دو ورودی و دو خروجی است، برای عملگرهای دو عملکردی استفاده می شود.



  • محدوده فشار در Rotork YTC YT-400

این محصول برای کار در فشارهای 0.14 تا 0.7Mpa و یا 1.4bar تا 7bar طراحی و حداکثر فشار ورودی آن 1Mpa یا 10bar است.



  • اتصال پورت ها در Rotork YTC YT-400

اتصال در پورت های سیگنال، ورودی و خروجی همگی از نوع PTو NPT با سایز 1/4″ است.



  • دمای محیط برای Rotork YTC YT-400

دمای محیط در مدل استاندارد (Standard Temp) -20ºC تا 70ºC، در مدل دما بالا (High Option Temp) -20ºC تا 120ºC و در مدل دما پایین (Low Option Temp) -40 تا 70ºC باشد.



  • متریال در Rotork YTC YT-400

متریال مورد استفاده در بدنه این محصول آلومینیوم است.
