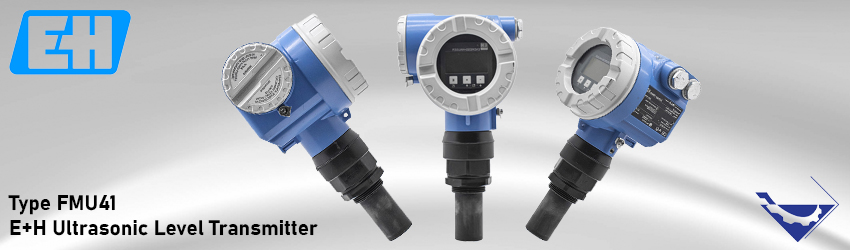

لول ترانسمیتر التراسونیک اندرس هاوزر FMU41

سنسورهای این ترانسمیتر به دلیل محدودیت های نصب، دقت اندازه گیری خوبی ندارند. حسن این روش این است که با سیال تماسی برقرار نمی کنند. ولی در مواردی که نیاز به دقت اندازه گیری بالایی هست اصلا مناسب نیستند البته برای جاهایی که محدودیت نصب داریم بسیار مناسب می باشند.

چون طول موج مکانیکی می باشد از این روش برای مخازنی که سطح بالایی مخزن از گرد و غبار و بخار و یاگازی پر می شوند مناسب نمی باشند چون در امواج تاثیر می گذارند و همچنین وجود فوم یا کف بر روی سیال نیز در امواج تاثیر می گذارد. لذا عواملی مانند گرد و غبار، بخارات سنگین، انسداد مخزن، تلاطم سطح، کف و حتی زوایای سطح می توانند بر سیگنال برگشتی تأثیر بگذارند.

حال در اینجا به معرفی  این سری می پردازیم:

اندازه گیری سطح مایعات داخل مخزن با روش ها و تکنولوژی های بسیار مختلفی انجام میگیرد. این روش ها هریک با توجه به نوع سیال و شرایط فرآیندی انتخاب میشوند. لول ترانسمیتر التراسونیک اندرس هاوزر FMU41 یک ترانسمیتر های سطح مقرون به صرفه میباشد که برای سرویس های سخت و پیچیده سیالات مایع و جامدات توده ای و پودری تا ارتفاع 8 متر مناسب میباشد.

در این مطلب به توضیح عملکرد ترانسمیتر های سطح التراسونیک میپردازیم و سپس به معرفی مشخصات فنی و ویژگی های لول ترانسمیتر التراسونیک اندرس هاوزر FMU41 اشاره خواهیم کرد.

ترانسمیتر سطح التراسونیک (Ultrasonic Level Transmitter)

همانطور در بالا اشاره شد ترانسمیتر های سطح از نوع التراسونیک، با اندازه گیری فاصله زمانی بین ارسال امواج فراصوتی یا ultrasonic به سطح سیال و بازگشت آن، ارتفاع سیال داخل مخزن را محاسبه میکنند.

این ترانسمیتر ها امواج مکانیکی فراصوتی را به سیال ارسال میکنند، این امواج پس از برخورد به سطح سیال بازگشت پیدا میکنند. با توجه به اینکه ارتفاع کلی مخزن از قبل برای ترانسمیتر مشخص میشود، ترانسمیتر از روی زمانی که طول میکشد تا یک پالس التراسونیک ارسال و دریافت شود، مقدار خالی مخزن را محسابه میکند. سپس مقدار خالی مخزن از ارتفاع کلی مخزن کم شده و ارتفاع سیال داخل مخزن محاسبه خواهد شد.

مجددا به این نکته ی مهم دوباره اشاره کنیم که امواج فراصوتی یا التراسونیک از امواج مکانیکی میباشند که شرایط محیطی روی آنها تاثیرگذار خواهد بود. به همین جهت در اندازه گیری سطح مخازنی که دارای کف یا فوم، غبار یا آلودگی و ذرات جامد، و همچنین مخازنی که دارای تلاطم و توربالانس باشند، استفاده از ترانسمیتر های سطح التراسونیک به این دلیل که امواج بازگشتی از سطح سیال به شدت تضعیف شده و تغییر خواهند کرد باید با ملاحظات طراحی و نصب انتخاب شود.

در این مخازن توصیه میشود از ترانسمیتر های سطح راداری استفاده شود. امواج راداری از امواج رادیویی الکترومغناطیسی میباشند و دارای طول موج های بسیار کوتاه تر و فرکانس های بالاتری نسبت به امواج التراسونیک میباشند. به همین جهت شرایط محیطی روی آنها آنچنان تاثیرگذار نخواهد بود.

مشخصات فنی لول ترانسمیتر التراسونیک اندرس هاوزر FMU41

1- دارای اتصال رزوه ای (پیچی) با سایز “G 2

2- دمای فرآیندی از 40- تا 80+ درجه سانتی گراد

3- فشار فرآیندی مجاز برای ترانسمیتر از 0.7 تا 3 بار میباشد

4- دارای خروجی 4 تا 20 میلی آمپر و قابلیت برقراری ارتباط و پشتیبانی روی پروتکل HART میباشد

5- ماکزیمم ارتفاع قابل اندازه گیری برای مخازن حاوی سیال مایع 8 متر و برای مخازن با سیال جامد و توده ای 3.5 متر میباشد

6- حداقل طول مجاز برای اندازه گیری (blocking distance) معادل 0.35 متر میباشد

7- دقت اندازه گیری برای این ترانسمیتر سطح معادل 2 میلیمتر میباشد

8- ترانسمیتر سطح اندرس هاوزر دارای انواع تائیدیه های ضد انفجار ATEX, FM, CSA, TIIS, INMETRO, NEPSI میباشد.

در اینجا لینک دانلود دیتاشیت این سری در سایت اندرس هاوزر در دسترس می باشد.

ویژگی های لول ترانسمیتر التراسونیک FMU41

• ترانسمیتر Parasonic FMU41 شرکت اندرس هاوزر یک ترانسمیتر سطح غیر تماسی میباشد. این ترانسمیتر مناسب برای سیالات مایع، مواد جامد پودری و بالکی شکل داخل مخازن، و همچنین اندازه گیری فلوی عبوری سیالات در کانال های روباز میباشد.
• این ترانسمیتر دارای نصب آسان و راهنمای عملکرد بسیار ساده میباشد.
• سنسور فرستنده امواج التراسونیک دارای مقاومت شیمیایی فوق العاده بالایی میباشد و از حنس PVDF است.
• ترانسمیتر لول FMU41 دارای سنسور دمایی داخلی میباشد. این سنسور باعث جبران سازی و تصحیح مقدار اندازه گیری شده خواهد شد. چراکه تغییرات دمایی باعث ایجاد تغییر در امواج صوتی و خطا در اندازه گیری را باعث میشود.
