مانوستات ويکا PGS23

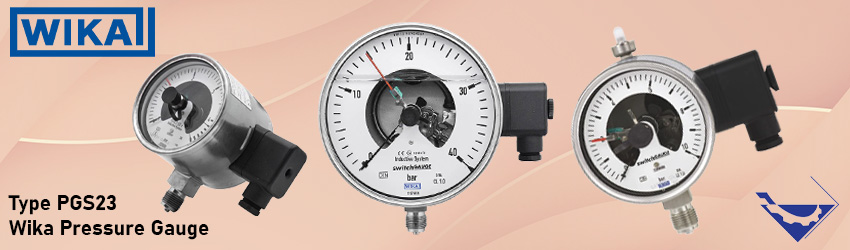

مانوستات ويکا PGS23 عملآ نوعی گیج فشار میباشد که با مکانیزم بوردن تیوب یا لوله بردونی فشار سیالات را اندازه گیری میکند. و پس از آن در صورت افزایش یا کاهش مقدار کمیت فشار خط لوله یا مخزن تحت فشار، مانوستات مطابق نقاط سوئیچی که روی آن تنظیم شده است، سوئیچ میکند و یک کنتاکت الکتریکی را تغییر وضعیت خواهد داد.

توضیحات

مانوستات ويکا PGS23



مانوستات ويکا PGS23 عملآ نوعی گیج فشار میباشد که با مکانیزم بوردن تیوب یا لوله بردونی فشار سیالات را اندازه گیری میکند. و پس از آن در صورت افزایش یا کاهش مقدار کمیت فشار خط لوله یا مخزن تحت فشار، مانوستات مطابق نقاط سوئیچی که روی آن تنظیم شده است، سوئیچ میکند و یک کنتاکت الکتریکی را تغییر وضعیت خواهد داد.

یکی از تجهیزاتی که برای نمایش همزمان مقدار محلی فشار و قطع و وصل مدارهای الکتریکی مورد استفاده قرار میگیرد، مانوستات ويکا PGS23 میباشد. قطع و وصل مدارات الکتریکی از بابت تامین حفاظت سایر تجهیزات و ادوات کنترلی فرآیند مانند پمپ ها یا کمپرسور ها میباشد که در اثر تغییرات ناگهانی فشار آسیب نبینند.



مانوستات ويکا PGS23



اندازه گیری فشار

دستگاه ها و تجهیزات بسیار زیادی برای اندازه گیری فشار سیالات در خطوط لوله و مخازن تحت فشار مورد استفاده میباشند. از این بین تجهیزاتی که به صورت مکانیکی مقادیر فشار را اندازه گیری میکنند به گیج فشار یا مانومتر معروف هستند. این تجهیزات قابلیت ارسال سیگنال دیجیتالی یا الکتریکی ندارند و صرفآ برای نمایش محلی مقادیر فشار مورد استفاده میباشند.

اما در فرآیندهایی که علاوه بر اندازه گیری مقدار کمیت فشار، نیاز به ارسال مقادیر آن به سیستم های کنترلی نظیر PLC باشد، از ترانسمیتر های فشار استفاده خواهیم کرد.

لازم به ذکر است در اینجا توضیح دهیم استثناآ مانوستات ها نوعی گیج فشار یا مانومتر محسوب میشود که بصورت خاص علاوه بر اندازه گیری و نمایش مقدار فشار اندازه گیری شده، امکان ارسال سیگنال های دیجیتالی در قالب یک سیگنال سوئیچ الکتریکی (کنتاکت الکتریکی) را نیز خواهد داشت.



سیالاتی که دارای ویسکوزیته زیاد باشند و یا دارای خاصیت یخ زدگی باشند (کریستالی بشوند) مناسب مانوستات نمیباشند. همانطور که بالاتر نیز اشاره کردیم مانوستات یا گیج فشار سوئیچ دار یکی از تجهیزات ابزار دقیقی میباشد که برای تنظیم و کنترل فشار سیالات مایع و گازی کاربرد دارد.

در صورت انتخاب متریال های مناسب برای مانوستات ویکا در قسمت های در تماس با سیال، این سیالات میتوانند خوردگی هم داشته باشند و از این لحاظ مشکلی برای مانوستات بوجود نخواهد آمد. مانوستات ویکا مدل PGS23 بر اساس استاندارد DIN 16085 طراحی و تولید میگردد.

صنایع پتروشیمی و پالایشگاهی، صنایع شیمیایی و نیروگاه ها، همچنین صنایع معدنی و ماشین سازی از مشتری های این مانوستات محسوب میشوند.



عملکرد مانوستات ویکا مدل PGS23

مانوستات یا گیج فشار سوئیچ دار ویکا مقدار فشار را بصورت local یا محلی نمایش میدهد. و در عین حال نیز هر کجا که نیاز باشد یک مدار الکتریکی برقرار یا قطع شود عمل میکند. همانطور که پیشتر نیز اشاره کردیم، مکانیزم اندازه گیری مانوستات ویکا لوله بردونی یا Burdon Tube میباشد. مانوستات ویکا دارای یک قسمت اندازه گیر فشار فرآیند و یک قسمت سوئیچ مطابق شکل زیر میباشد.



مانوستات ويکا PGS23



عملکرد مانوستات بدین صورت میباشد که یک یا چند سوئیچ قابل تنظیم روی صفحه مدرج گیج وجود دارند که با چرخاندن پیچ قابل تنظیم، این نقاط تغییر میکنند و در تمام صفحه نمایش (Full Scale) قابل تنظیم شدن میباشند. به محض رسیدن عقربه فشار گیج به این نقاط، سوئیچ عمل میکند و یک کنتاکت الکتریکی تغییر وضعیت میدهد.

به نقاط سوئیچینگ قابل تنظیم set point گفته میشود که توسط یک پیچ روی صفحه نمایش قابل تغییر و تنظیم میباشند. و پس از رسیدن فشار به این نقاط سوئیچ عمل خواهد کرد.

در اینجا لازم به ذکر است که انواع سوئیچ های مغناطیسی (magnetic switch)، ریید سوئیچ (reed switch) سوئیچ های القایی، سوئیچ های الکتریکی برای سوئیچینگ مانوستات ویکا مدل PGS23 در دسترس میباشند.

انتخاب نوع سوئیچ در این تجهیز به نوع محیط کاربری یا شرایط مدارهای الکتریکی و الکترونیکی بستگی خواهد داشت. برای مثال از سوئیچ های القایی یا inductive در محیط های خطرناک و محیط هایی که باید دارای شرایط استاندارد های ضد انفجاری باشند استفاده میگردد. و برای سوئیچینگ روی PLC یا سیستم های کنترلی از سوئیچ های الکترونیکی و ریید سوئیچ ها استفاده میشود.



مشخصات فنی مانوستات ویکا مدل PGS23

مانوستات ویکا دارای مشخصات فنی بسیار زیادی میباشد که این تجهیز را به یکی از با کیفیت ترین و مرغوب ترین گیج های فشار سوئیچ دار در صنعت تبدیل کرده است. در ادامه به معرفی برخی از مشخصات و ویژگی های فنی این تجهیز میپردازیم:

  • مانوستات ویکا مدل PGS23.100 دارای صفحه نمایش 10 سانتی متری (100 میلی متری) میباشد. و مانوستات ویکا مدل PGS23.160 دارای صفحه نمایش 16 سانتی متری یا 160 میلی متری میباشد.
  • مانوستات ویکا مدل PGS23 دارای کلاس دقتی 1 میباشد. به عبارتی دیگر دقت اندازه گیری در این تجهیز 1% میباشد.
  • طیف وسیعی از رنج قابل اندازه گیری برای این تجهیز در دسترس میباشد. کوچکترین رنج 0 تا 0.6 بار و بیشترین بازه 0 تا 1600 بار میباشد.
  • مانوستات ویکا PGS23 درارای درجه حفاظتی نفوذ IP65 و بصورت آپشن IP66 میباشد.
  • اتصال به فرایند یا کانکشن در مانوستات هم از پایین و هم از پشت در دسترس میباشد.
  • متریال اتصال یه فرآیند مانوستات ویکا مدل PGS23 از استنلس استیل 316L میباشد. (Stainless Steel 316L) همچنین بدنه (Case)، تمام قسمت های متحرک (Movement) نیز از استنلس استیل میباشد.
  • سایز کانکشن در انواع سایز های “G1/2″، G1/4 و “G3/8 و NPT1/2” میباشد. سایز های دیگر برای ساخت و تولید باید سفارش شوند.
  • دمای فرآیند تا 200+ درجه سانتی گراد و دمای محیط از 20- تا 60+ درجه سانتی گراد میباشد.

ویژگی های مانوستات ویکا مدل PGS23

  • بدنه مانوستات ویکا در مدل های با استاندارد ایمنی S1 بدون Blow-Out میباشد. و در مدل های با استاندارد ایمنی S3 دارای Blow-Out و Solid Front هستند و از ایمنی بسیار بالایی برخوردار میباشند.
  • داخل مانوستات عمومآ خشک میباشد اما در صورت نیاز قابلیت پرشدن با روغن های گوناگون را دارد.
  • متریال عقربه های نمایشگر فشار، نمایشگر های نقاط تنظیم و صفحه نمایش از آلومینیوم میباشد.
  • صفحه نمایش مانوستات بصورت تک رنج و در مدل های خاص دارای دو رنج bar و psi بصورت همزمان میباشد.



مشخصات انواع سوئیچ مانوستات ویکا PGS23

همانطور که بالاتر نیز گفتیم، مانسوتات ویکا مدل PGS23 دارای انواع مختلفی از سوئیچ ها میباشد که هریک متناسب به فرآیند و محیطی که مانوستات در آنجا قرار دارد انتخاب خواهد شد. در ادامه به معرفی این سوئیچ ها و ویژگی هریک اشاره خواهیم کرد.



سوئیچ مغناطیسی snap-action مدل 821:

این سوئیچ به هیچ کنترل و منبع تغذیه بیرونی احتیاجی ندارد و قابلیت سوئیچ کردن مدار 1A 250V را دارد. همچنین امکان وجود همزمان 4 سوئیچ بصورت همزمان روی یک مانوستات در این نوع سوئیچ وجود خواهد داشت.



سوئیچ القایی مدل 831:

این نوع سوئیچ مناسب محیط های خطرناک و انفجاری میباشد. همچنین به دلیل اینکه عملکرد این سوئیچ از نوع القایی (مجاورتی) میباشد و به عبارتی هیچگونه تماسی بین کنتاکت ها هنگام عملکرد اتفاق نمی افتد، این نوع سوئیچ از طول عمر بسیار بالاتری نسبت به انواع مدل های دیگر سوئیچ ها دارد. همچنین این نوع سوئیچ هیچ حساسیتی به خوردگی ندارد.

وجود همزمان 3 سوئیچ القایی مدل 831 در مانوستات امکان پذیر میباشد.



سوئیچ الکترونیکی مدل 830E:

همانطور که بالاتر نیز توضیح دادیم از این سوئیچ برای عملکرد و راه اندازی مستقیم کنترل کننده های منطقی مانند یک PLC استفاده میشود. سوئیچ الکترونیکی نیز به دلیل عدم تماس کنتاکت از طول عمر بالایی برخوردارد میباشد و همیچ حساسیتی به خوردگی نخواهد داشت.

وجود همزمان 3 سوئیچ الکترونیکی مدل 830E در مانوستات ویکا مدل PGS23 امکانپذیر میباشد.



ریید سوئیچ مدل 851:

این نوع سوئیج نیز مانند سوئیچ های مغناطیسی به power supply یا منبع تغذیه نیازی ندارند و توان سوئیچینگ یک مدار الکتریکی 1A 250V را خواهد داشت. ریید سوئیچ مدل 851 مناسب راه اندازی سیستم های کنترلی (plc) میباشد. برای مدل های صفحه 100 میلیمتری حداکثر تعداد 2 سوئیچ SPDT و برای مانوستات صفحه 160 سانتی متری حداکثر تعداد 1 سوئیچ SPDT امکان پذیر میباشد.



نمایش عملکرد سوئیچ ها در مانوستات ویکا مدل PGS23 با اعدا 1،2 و 3 میباشد. بدین صورت که عدد 1 نمایان گر یک سوئیچ کاملآ باز یا Normally Open میباشد. عدد 2 نمایش دهنده یک سوئیج کاملآ بسته یا Normally Close میباشد. و عدد 3 نمایش دهنده یک سوئیچ Change-Over یا SPDT میباشد.

قیمت مانوستات ویکا مدل PGS23

قیمت مانوستات ویکا متاثر از فاکتور ها و پارامترهای مختلفی میباشد که در ادامه به هریک از آنها اشاره میکنیم:

1- جنس قسمت اتصال (Connection)  و المنت اندازه گیری فشار لوله بوردون (wetted part) در مانوستات ویکا از متریال های استیل 316 یا مونل میباشد. برای سیالاتی که دارای خاصیت خوردگی و سائیدگی هستند باید متریال مونل برای قسمت های در تماس با سیال انتخاب شوند. قیمت مانوستات ویکا مدل PGS23 با جنس مونل، به دلیل مقاومت بالا، بیشتر از متریال استیل میباشد.

2- نوع سوئیچ یا کنتاکت الکتریکی مانوستات که در اثر تغییرات فشار و رسیدن به ست پوینت های فشار عمل میکند نیز یکی دیگر از پارامترهایی میباشد که در قیمت مانوستات ویکل مدل PGS23 تعیین کننده میباشند. این سوئیچ ها میتوانند مغناطیسی، القایی (ضد انفجار)، الکترونیکی یا رید سوئیچ باشند. سوئیچ های القایی به دلیل قابلیت استفاده از آنها در محیط های ضد انفجاری از قیمت های بالاتری نسبت به سوئیچ های معمولی برخوردار میباشند.

3- مواردی مانند تعداد کنتاکت ها، سایز صفحه نمایش مانوستات، نوع اتصال و سایر موارد فنی نیز هریک به نحوی در قیمت یک مانوستات تاثیر گذار میباشند.

مانوستات ویکا مدل PGS23.100 و PGS23.160



علاقه مندان و عزیزان می توانند برای مشاهده و استعلام قیمت و  خرید مانوستات ويکا مدل PGS23 به فروشگاه تجهیز صنعت مراجعه کنید. برای کسب اطلاعات بیشتر با کارشناسان فنی و فروش ما در تماس باشید.
