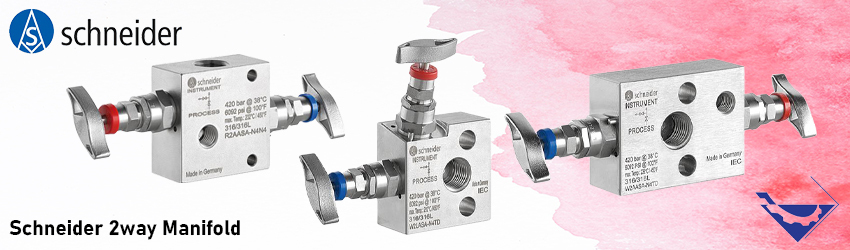

منیفولد 2 شیر اشنایدر

توضیحات

منیفولد 2 شیر اشنایدر



منیفولد 2 شیر اشنایدر یکی از محصولات پرکاربرد شرکت اشنایدر است که برای نصب روی تجهیزات اندازه گیری فشار شامل ترانسمیتر، گیج و سوئیچ فشار طراحی شده اند. منیفولدهای 2 شیر یا block and bleed valve مجموعه ای  از دو شیر سوزنی  روی بدنه به همراه چندین اتصال  می باشد که عموما دارای سایز ½”NPT می باشند.

همچنین این تجهیزات دارای یک شیر به نام شیر ایزوله (Block) و شیر دیگری به نام شیر تخلیه (Drain یا Bleed) شناخته می شود.

منیفولد 2 شیر اشنایدر



منیفولدها جزء تجهیزات جانبی رایج و کاربردی اندازه گیری فشار محسوب می شوند و جهت جدا و ایزوله کردن گیج یا ترانسمیتر فشار برای تعمیر یا تعویض روی خطوط لوله به کار می روند. برای خرید انواع منیفولد ولو دو راهه، سه راهه و پنج راهه اشنایدر با کارشناسان فروش ما در تماس باشید.



منیفولد 2 شیر اشنایدر

شرکت اشنایدر AS-Schneider با دفتری مرکزی در آلمان از برترین تولیدکنندگان انواع شیرآلات ابزار دقیق و منیفولد در جهان است.

انواع منیفولد 2 شیر اشنایدر

منیفولدها بر اساس روش نصب به دو گروه زیر تقسیم می شوند:

  • منیفولد نصب از راه دور (Remote): منیفولدها از راه دور و با استفاده از اتصالات رزوه ای نصب می شوند.
  • منیفولد نصب مستقیم (Direct): این مدل از منیفولدها به صورت مستقیم روی خود تجهیزات فشار نصب می شود.

هم چنین میتوان بر اساس ظاهر بدنه منیفولدها را به دو گروه افقی و عمودی تقسیم بندی کرد، که جهت اتصال شیرهای اصلی را مشخص می کند.

مشخصات فنی منیفولد 2 شیر اشنایدر

  •  اتصال شیر تخلیه vent به سایز “1/4 یا “1/2 NPT و “1/2 یا “1/4 G طراحی می شود.
  • متریال منیفولدهای دو شیر عموما از جنس استنلس استیل SS316 یا فولاد ضد زنگ است. با این حال از جنس های مختلف از قبیل هستلوی، مونل، تیتانیوم و غیره تولید می شوند.
  • شرکت اشنایدر انواع مختلفی از منیفولدهای 2 شیر شامل سری S, PL , PY را با رنج فشار 420 تا 689 بار تولید می کند.
  • این منیفولدها مطابق با استاندارد NACE MR0175/MR0103 و ISO 15156 مناسب برای سیالات ترش و خورنده می باشند.
  • متریال آب بندی شیر سوزنی (Sealing) در منیفولدهای دو شیر از تفلون PTFE و گرافیک می باشد.
  • تست کلاس نشتی leakage با 1.5 برابر حداکثر انجام می شود. فشار کاری در هر شیر سوزنی مطابق با استاندارد EN 12266-1 – P10, P11  P12 می باشد.
  • این تجهیزات با ریتینگ های مختلف تحمل فشار در کلاسهای 3000 و 6000 پوند در صنایع مختلف فرآیندی مورد استفاده قرار می گیرند.

عملکرد منیفولد 2 شیر اشنایدر

منیفولد 2 شیر متشکل از دو شیر سوزنی یک شیر مسدود کننده یا ایزوله (block)  و یک شیر تخلیه (bleed) می باشد. برای کالیبراسیون ترانمسیتر فشار کافی است، شیر (block) را بسته و شیر (bleed) را باز کنیم.

برای در سرویس قرار دادن ترانسمیتر فشار در منیفولد دو راهی ابتدا همه شیر ها را ببندید. پس از نصب تجهیز فشار ابتدا شیر ایزوله (block) را باز کنید تا سیال فرآیندی وارد ترانسمیتر شده و اندازه گیری فشار انجام شود.

برای هواگیری ابتدا شیر (drain) را باز کرده و به محض خروج اولین قطره سیال شیر را سریعا ببندید. در این حالت هواگیری به طور کامل انجام می شود.

همچنین برای خارج کردن تجهیز فشار از سرویس ابتدا شیر ایزوله را بسته و سپس شیر تخلیه را باز می کنیم تا سیال باقیمانده در تجهیز اندازه گیری از سوراخ Drain (عموما با سایز ¼”) خارج گردد. همچنین سوراخ drain به کمک یک plug hex head با سایز ¼” NPT بسته می شود.

مزایای منیفولد 2 شیر اشنایدر

منیفولد اشنایدار در طیف گسترده ای از صنایع فرآیندی نفت و گاز، پتروشیمی و غیره برای تمامی سیالات مایع و گاز به کار می روند.

  • بهبود کارایی و راندمان تجهیزات اندازه گیری فشار
  • کاهش نشتی به دلیل اتصالات کمتر
  • کاهش هزینه های مربوط به نصب، تعمیر و نگهداری
  • طراحی ساده و مقرون به صرفه
  • ابعاد کوچک و فشرده مناسب برای فضای کم
  • کالیبراسیون تجهیزات

پارامترهای مهم خرید منیفولد 2 شیر اشنایدر

یکی از مهم ترین فاکتورهای تاثیرگذار بر قیمت شیرهای منیفولد اشنایدر جنس و متریال اجزای آن می باشد. منیفولدها متناسب با نوع سیال، دما و فشار فرآیندی از متریال مختلفی تولید می شوند. شیر منیفولد به عنوان یکی از قطعات در تماس با سیال (Wetted Part) حداقل باید از متریال استنلس استیل 316L با تحمل در دما و فشارهای بالا باشد.

منیفولد 2 شیر با متریال های مختلف SS316L و Monel و Hastelloy C276 قیمت های متفاوتی دارند.

علاوه بر متریال، ابعاد شیر و رنج فشار نوسانات بازار و برند تولید کننده نیز بر قیمت شیرهای منیفولد تاثیرگذار هستند. هنگام خرید شیرهای منیفولد2 شیر را با توجه به بودجه و شرایط پروژه با متریال مرغوب و کیفیت بالا انتخاب نمایید. زیرا انتخاب متریال مناسب موجب دوام بیشتر، جلوگیری از خوردگی و کاهش هزینه ها می شود.

تجهیزصنعت یکی از بزرگترین تامین کنندگان و واردکنندگان انواع تجهیزات ابزار دقیق و پایپینگی در کشور است. این شرکت انواع تجهیزات اندازه گیری اختلاف فشار و لازم جانبی آنها مانند منیفولد 2 شیر اشنایدر را با بهترین کیفیت و قیمت به فروش می رساند.

برای کسب اطلاعات بیشتر در مورد خرید، مشاوره فنی و استعلام قیمت منیفولد 2 شیر اشنایدر با کارشناسان فنی و فروش ما در ارتباط باشید.
